UniFi Access Control Hub 是门禁系统的关键组件，充当 门锁 与用户用来解锁门的 UniFi Access 读卡器 之间的中介。本文比较不同 Hub 型号，帮助您选择合适的型号。有关 UniFi Access 快速入门指南，请点击 此处。

将 UniFi OS、Access 应用和 Access 设备更新到最新版本，以获得最新功能和最佳性能。

Hub 概览

UniFi 提供三种 Access Control Hub，分别针对特定的门禁需求：

  • 门
  • 大门
  • 电梯

您可以在同一部署中混合搭配不同 Hub，构建灵活且安全的门禁系统。

Hub 可与门读卡器配对，让您自定义解锁方式，并通过门铃通知、双向音频和集成摄像机等功能增强系统能力。

Hub 对比

下表比较了所有 UniFi Hub。

Hub 类型 单门 双门（兼容 Wiegand） 多门 大门 电梯
Hub 型号 Door Hub Door Hub Mini Access Ultra Retrofit Hub Enterprise Access Hub Gate Hub Elevator Hub
Door_Hub_image.png Door_Hub_Mini_image.png Access_Ultra_image.png ua-retrofit-hub-2-1.png EAH-8_image.png Gate_Hub_image.png ua-sk-elevator-3.png
输出继电器 （2）个锁端子（12 V 和干接点）
（1）个门操作器 AUX（干接点）
（1）个警报器/提示音 AUX（12 V）
 （1）个锁端子（12 V 和干接点） （1）个锁端子（12 V / 1 A） （2）个锁端子（12 V、24 V 和干接点）
（2）个警报器或门操作器 AUX（干接点）
 （8）个锁端子（12 V 和干接点）
（4）个提示音、警报器或开门器 AUX
 （2）个大门操作器端子（干接点）
（1）个侧门锁端子（12 V）
（1）个 AUX
 （18）个继电器，支持 18 层
输入端子 （1）个运动传感器
（1）个出门按钮
（1）个门位置传感器
（1）个紧急输入		 （1）个出门请求
（1）个门位置传感器		 （1）个出门请求
（1）个防拆开关		 （2）个出门请求
（2）个门位置传感器
（1）个紧急输入		 （8）个出门请求
（8）个门位置传感器
（1）个紧急输入		 （1）个大门出门请求
（1）个大门位置
（1）个侧门出门请求
（1）个侧门位置
（1）个紧急输入		 （1）个紧急输入
（1）个轿厢位置（5 位）
（1）个轿厢状态：上行/下行/停止/满载
（1）个门状态：打开/关闭
PoE 端口 （4）个 PoE 端口，用于读卡器和摄像机 （2）个 PoE 端口，用于 Access 读卡器和摄像机 — — （8）个 PoE 端口，用于读卡器和摄像机 （4）个 PoE 端口，用于读卡器和摄像机 （4）个 PoE 端口，用于读卡器和摄像机
供电方式 PoE++ PoE++ PoE+ 12 / 24 V 直流输入 交流电源和 36 V 直流输入 PoE++ PoE++
Wiegand/OSDP 支持
— — — ✓ — — —
最大用户数（每位用户 1 张 NFC 卡） 10,000 2,900 2,900 10,000 30,000 10,000 10,000
最大用户数（每位用户 1 张 NFC 卡 + 移动解锁） 7,000 1,800 1,800 6,000 20,000 7,000 7,000
  1. 有关完整的产品规格列表，请访问 techspecs.ui.com。
  2. 有关每个主机支持的最大 Hub 和读卡器数量，请参阅 此处。

Hub 架构

UniFi 提供多种 Access Control Hub 型号。确定应用中应使用哪种型号时，主要考虑以下标准：

  • 应用类型：根据应用场景选择门 Hub、大门 Hub 或电梯 Hub。
  • 门数量：大多数门 Hub 支持单扇门，而 Enterprise Access Hub（EAH-8）最多支持 8 扇门，非常适合管理同一区域内的多扇门。
  • 输入/输出功能：部分 Hub 提供完整的 I/O 端子，可支持高级外围设备，包括 提示音和警报器、门位置传感器、门操作器、推压出门按钮、运动传感器 以及紧急旁路装置，从而增强控制和监控能力。
  1. 单门（标准）

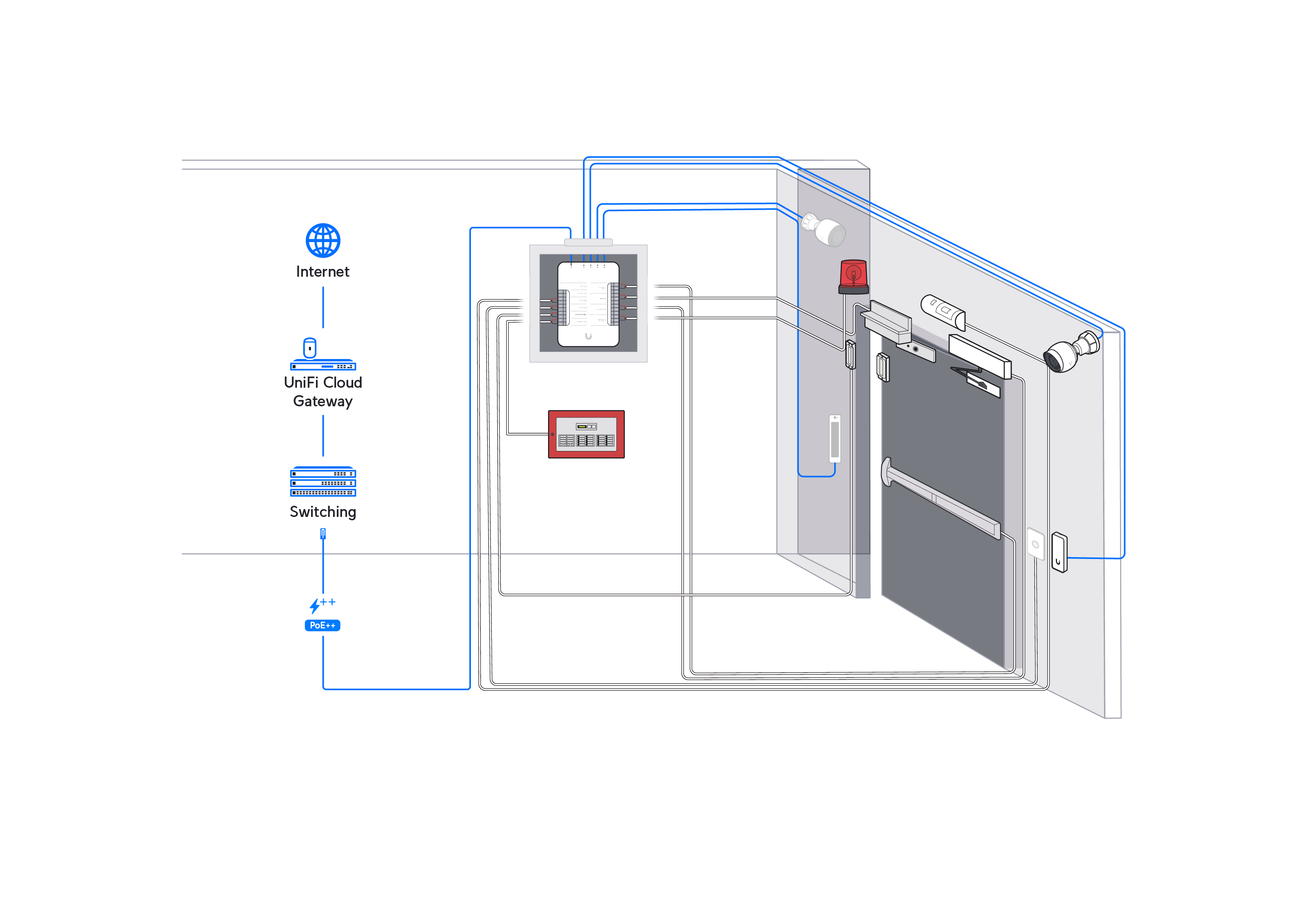

    Door Hub（UA-Hub-Door）是标准的单门解决方案，提供完整的 I/O 功能，增强门禁控制。


  2. 单门（紧凑型）

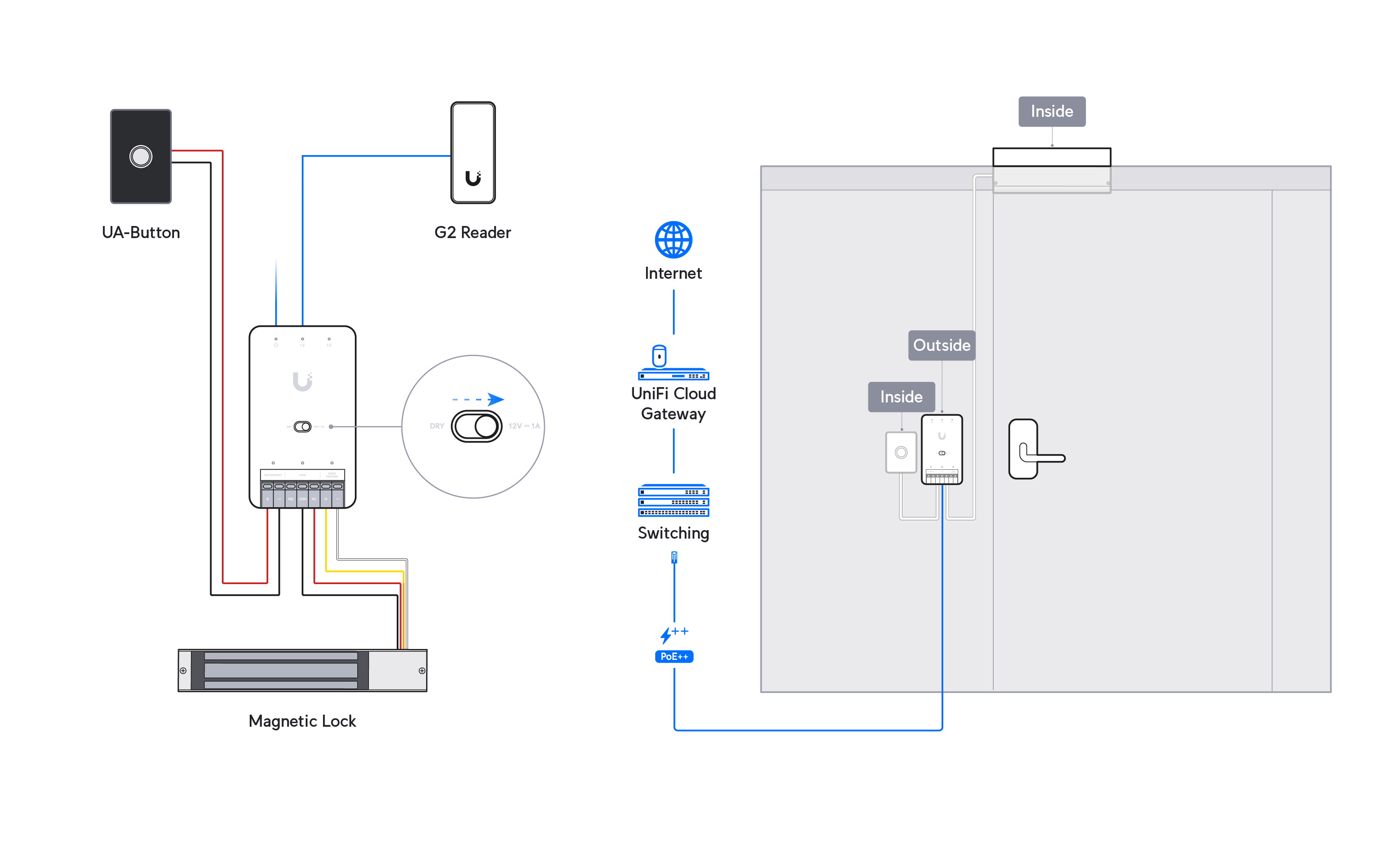

    Door Hub Mini（UA-Hub-Door-Mini）是紧凑型单门解决方案，适用于仅需基本 I/O 的设置，例如出门请求和门位置传感器。Door_Hub_Mini_New.png

  3. 单门（集成读卡器）

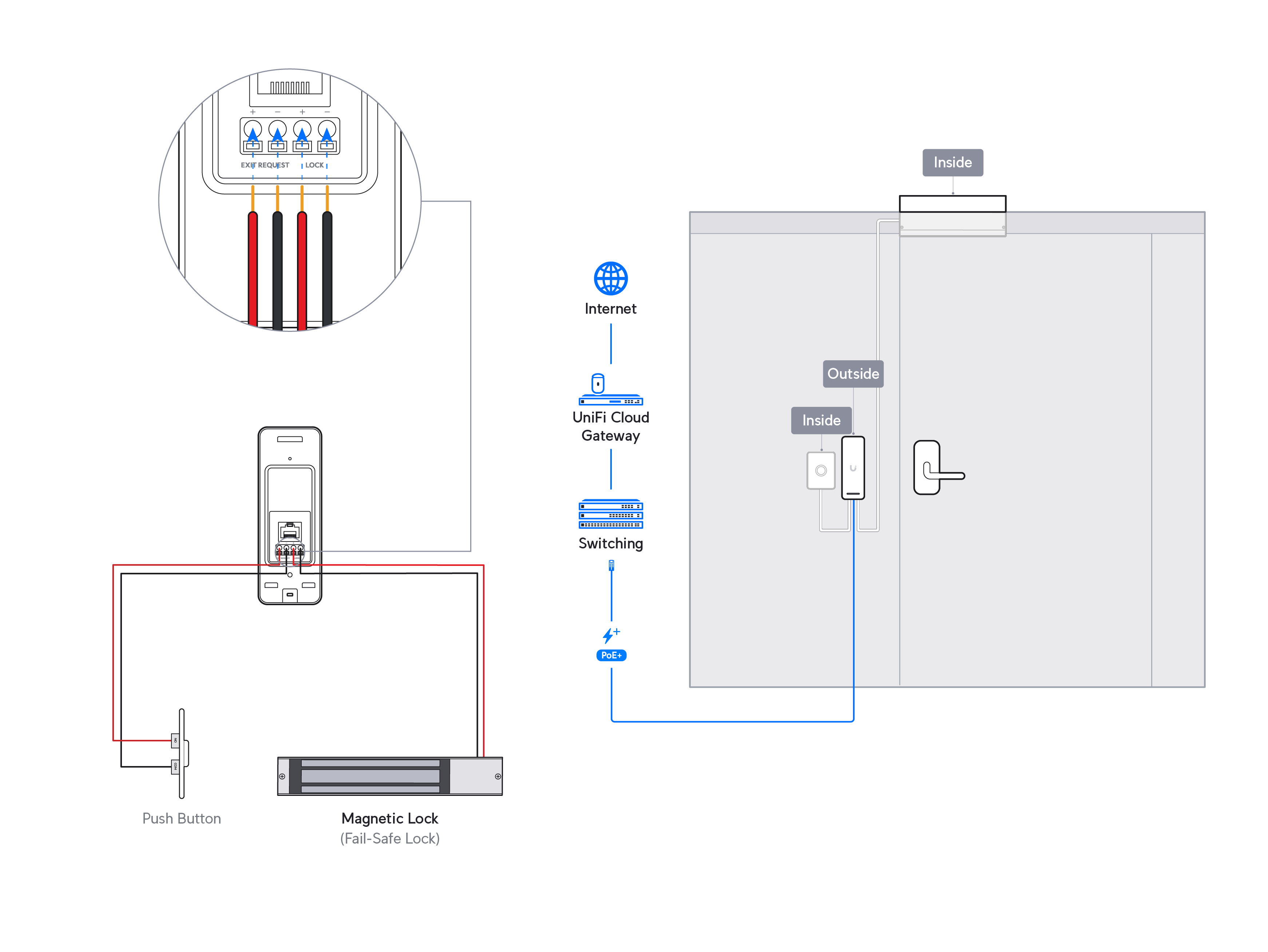

    Access Ultra（UA-Ultra）是面向基本安全需求的单门解决方案，适用于会议室、客房或更衣室等场景。当 I/O 需求仅限于出门请求时，它是理想选择。


  4. 双门

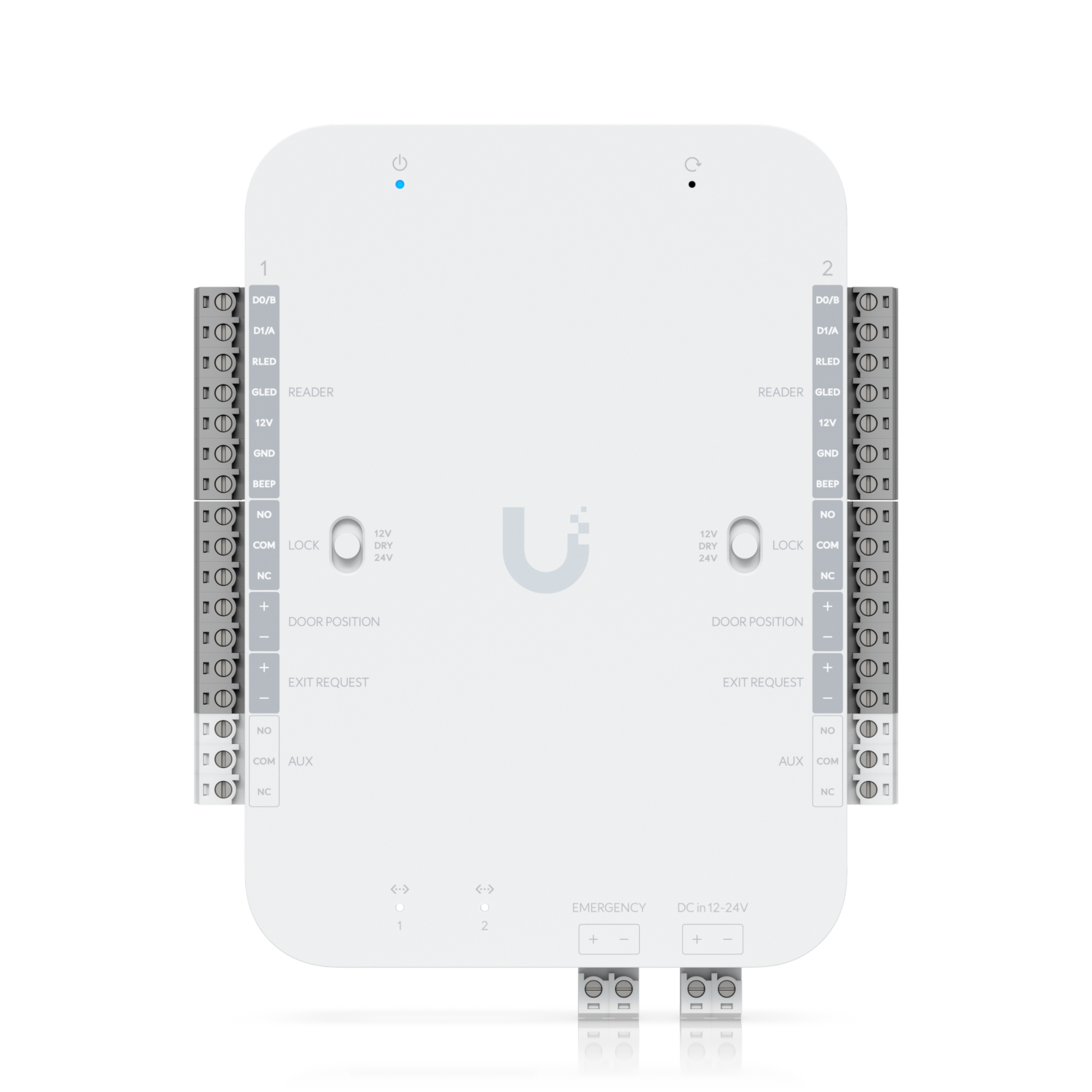

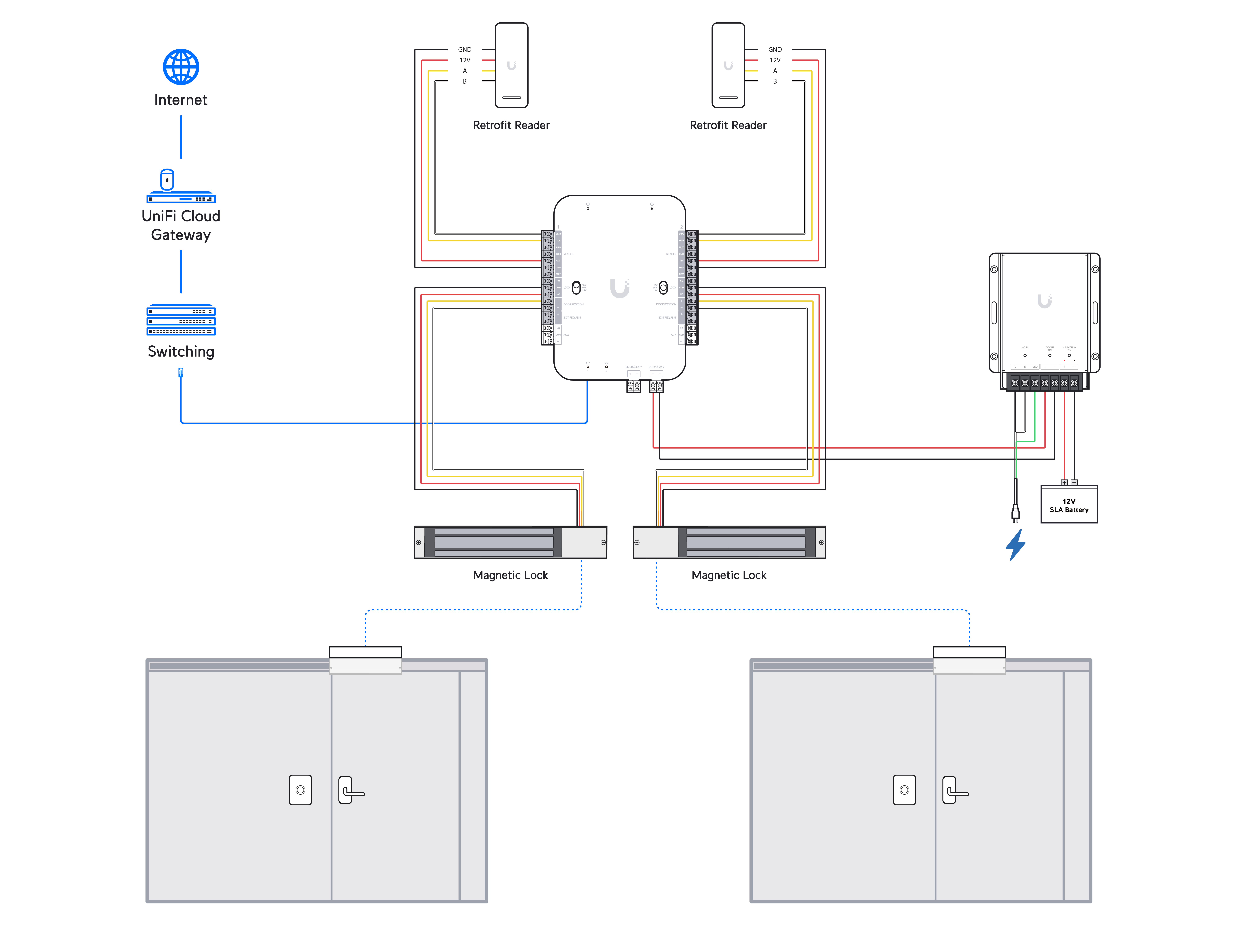

    Retrofit Hub（UA-Retrofit-Hub-2）是采用直流供电的双门解决方案，无需更换布线即可升级现有门禁系统。它兼容第三方 Wiegand 读卡器和 UniFi Retrofit Reader（UA-Retrofit-Reader）。了解更多

    Retrofit Hub.png

  5. 多门

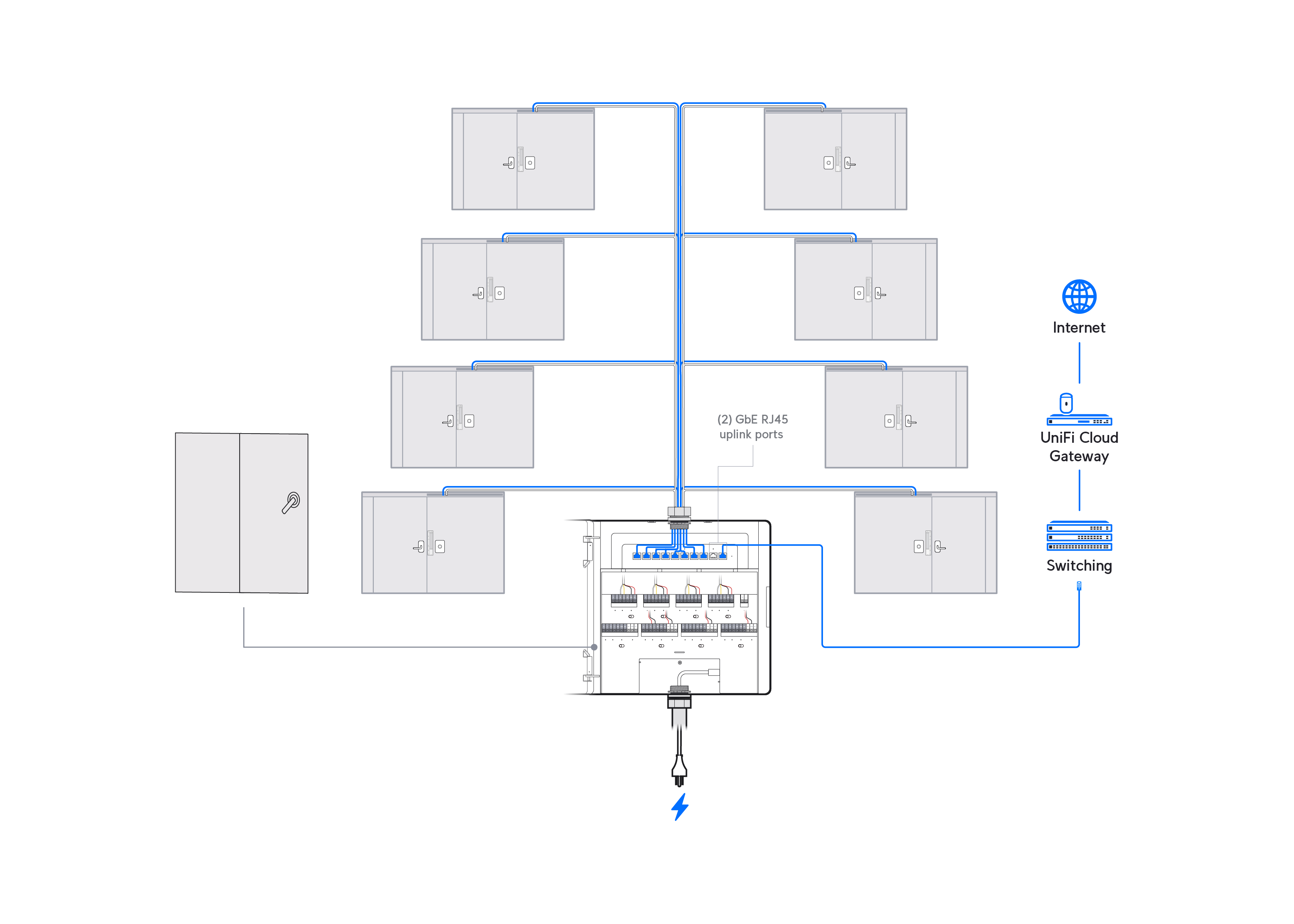

    Enterprise Access Hub（EAH-8）提供与标准 Door Hub 相同的完整 I/O 功能，但最多支持 8 扇门（如果进门和出门均使用读卡器，则支持 4 扇门）。主要功能包括：

    • 支持备用电池，确保断电期间持续运行。
    • 总共支持最多 8 个摄像机和读卡器，用于管理同一区域内的多扇门。

    重要提示：

    • Enterprise Access Hub 不包含充电电路，无法为备用电池充电。必须通过外部设备充电，以避免电压不正确并保护 Hub 和电池。
    • Enterprise Access Hub 上的端口 9 和 10 是 不提供 PoE 输出 的 GbE RJ45 上行端口，专用于上行连接。一次只能使用其中一个端口作为上行端口，另一个端口用作备用。


  6. 大门 Hub

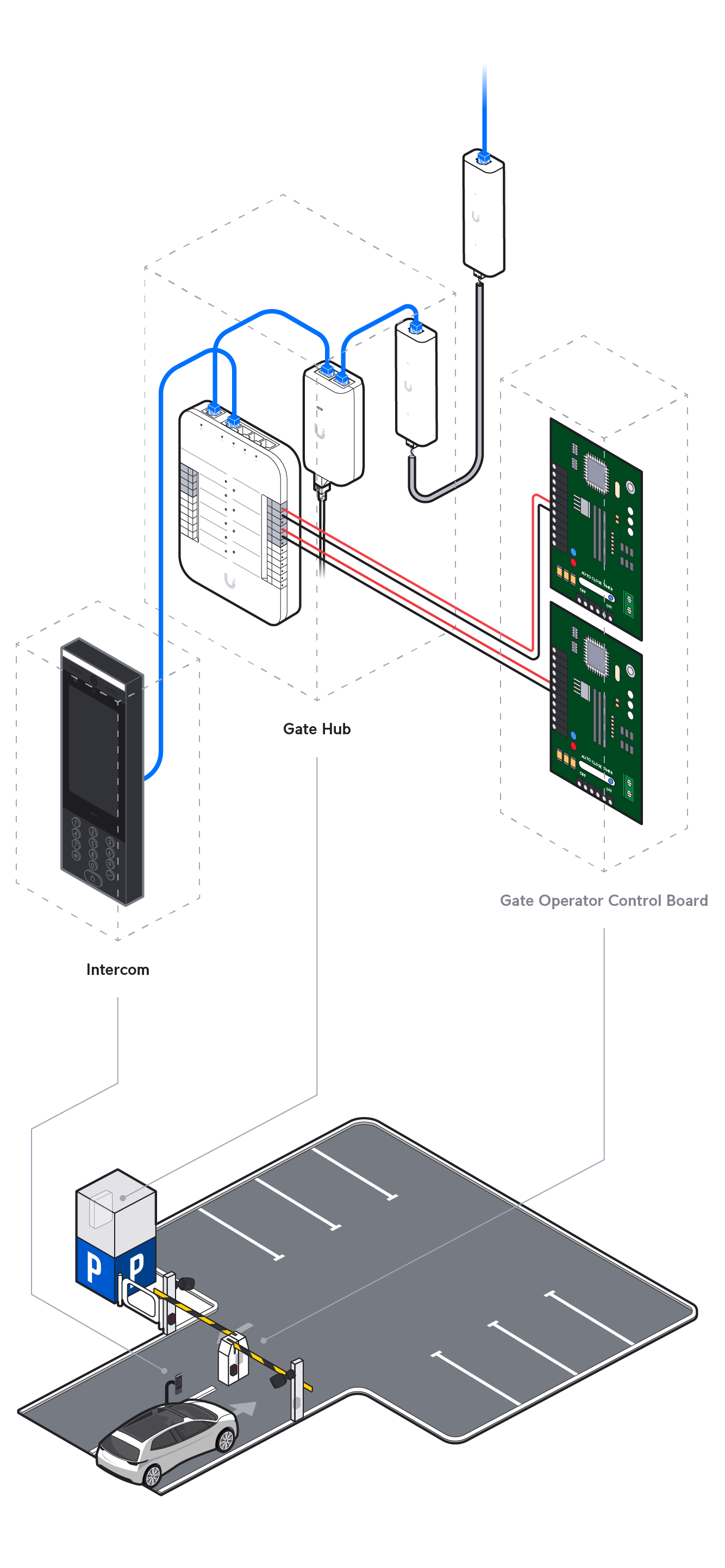

    Gate Hub（UA-Hub-Gate）是标准的大门解决方案，提供完整的 I/O 功能，增强大门和车库门控制。主要功能包括：

    • 支持车牌识别，可与 UniFi Protect AI 摄像机集成，实现车辆门禁控制。
    • 支持多种大门类型，包括滑动门、平开门、道闸和卷帘车库门。
    • 支持一个行人侧门
    • 总共支持最多 4 个摄像机和读卡器，用于管理同一区域内的多个大门。

    Double Driveway.png

  7. 电梯 Hub

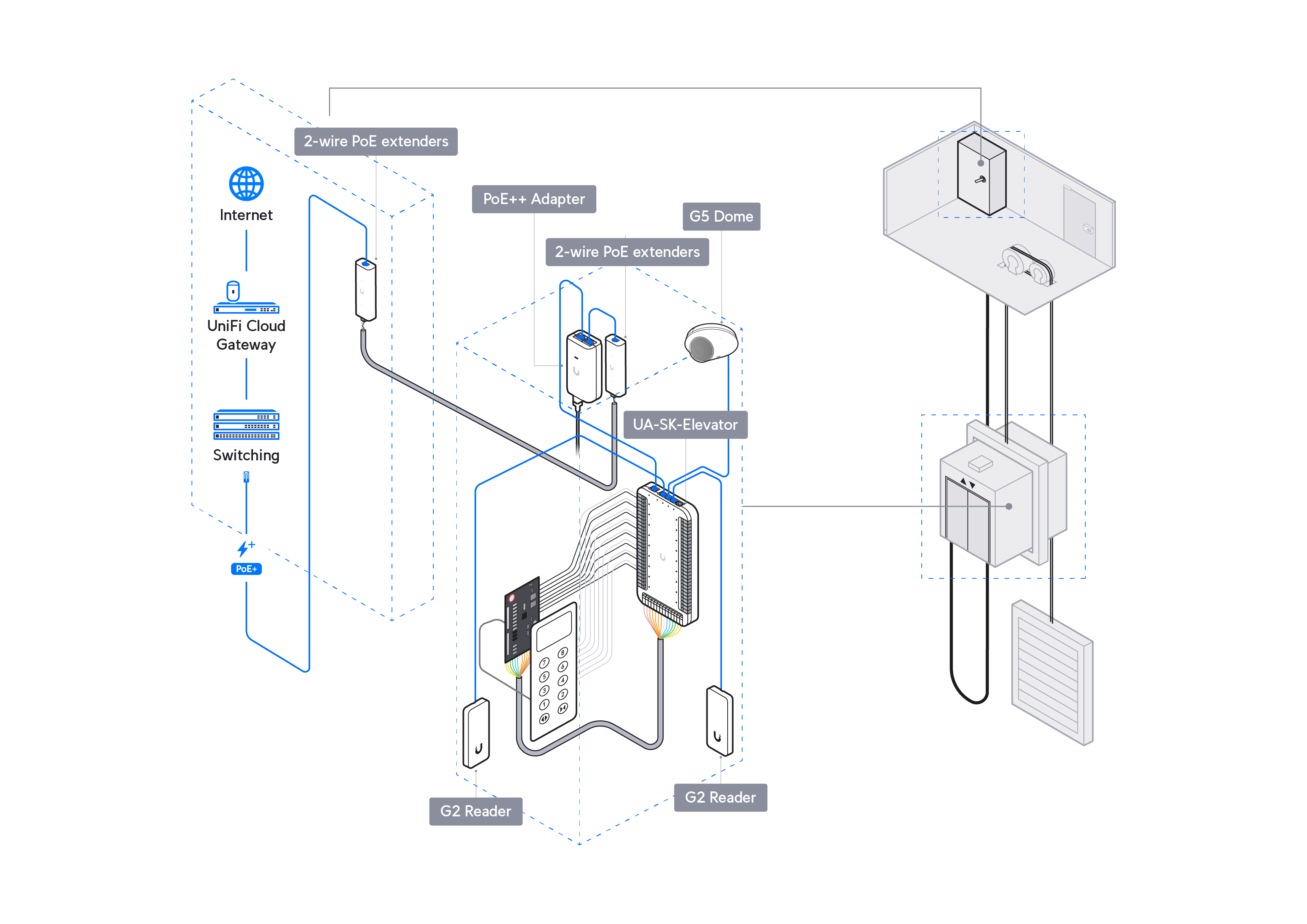

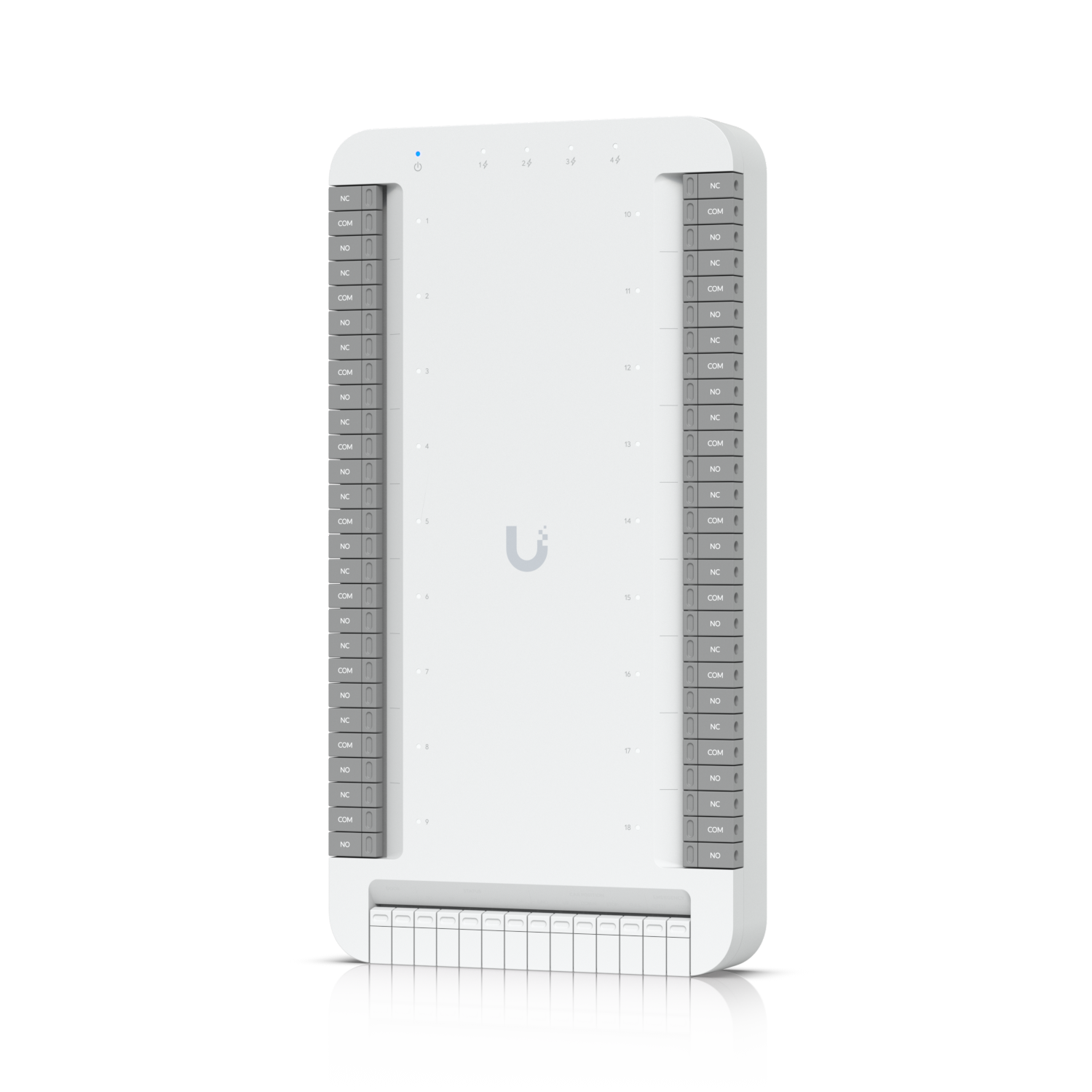

    UniFi 的 Elevator Starter Kit（UA-SK-Elevator）是标准的电梯解决方案套件。其 Elevator Hub（UA-Hub-Elevator）提供灵活的 I/O 功能，增强电梯控制。主要功能包括：

    • 最多支持 18 层。
    • 总共支持最多 4 个摄像机和读卡器，用于管理同一区域内的多个电梯。
    • 按楼层设置门禁，通过限制用户对指定楼层的访问来增强安全性。


常见问题

  1. 应该将 Access Control Hub 安装在哪里？

    Access Control Hub 可以安装在门附近以缩短线缆长度，也可以安装在中央位置以便维护。

    门附近

    • 缩短连接 门锁 和其他设备所需的线缆长度。
    • 建议使用外壳以防止篡改。
    • 由于每扇门都需要一个 Hub，可能会增加每扇门的系统成本。
    • 适用的 Hub 型号：
      • Door Hub
      • Access Ultra
      • Gate Hub
      • Door Hub Mini
      • Retrofit Hub

    中央位置

    • 集中安装 Hub，简化维护。
    • 可能需要更长的线缆，从而导致电压下降。
      • 示例：如果 Electric Lock（UA-Lock-Electric）以 12 V（范围：8–15 V）运行，线缆过长可能导致电压下降，使锁无法正常工作。
      • 请遵循以下建议线缆长度指南，并考虑电压要求，以确保可靠运行。
    • 使用额定规格正确的线缆，确保门锁可靠运行。
    • 适用的 Hub 型号：
      • Enterprise Access Hub
      • Door Hub
      • Elevator Hub
      • Door Hub Mini
      • Retrofit Hub
  2. 将设备连接到 Access Control Hub 时，应使用多长的线缆？

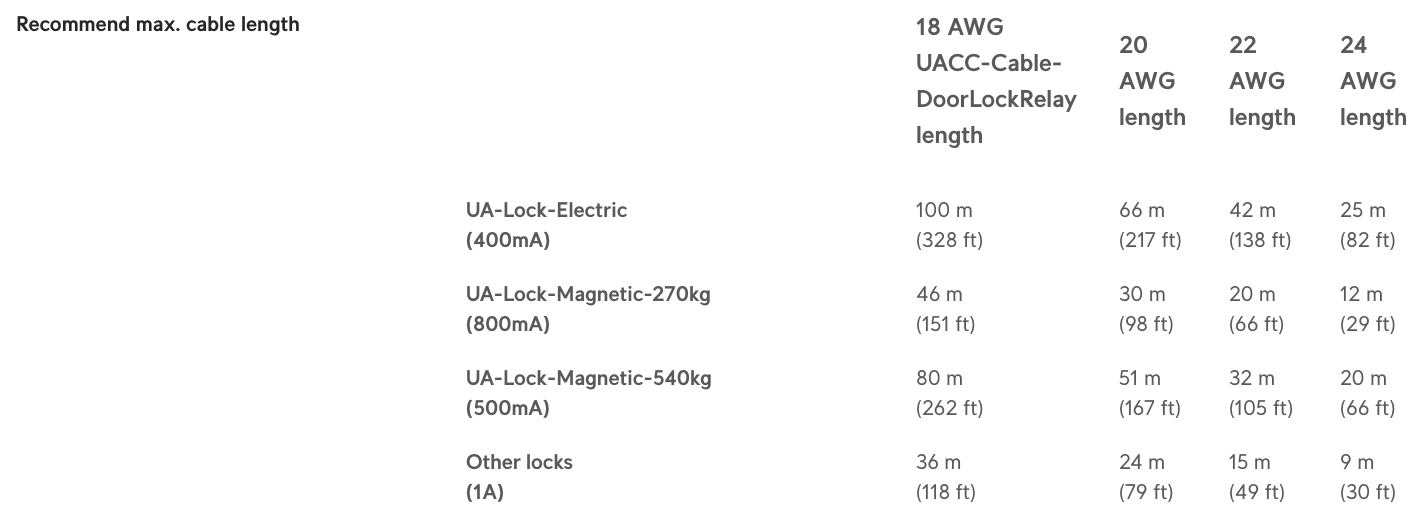

    为获得最佳性能，请使用 18 AWG 线缆，因为较粗的线缆支持更长距离。每个 Access Control Hub 的技术规格中都列出了建议线缆长度，详见 techspecs.ui.com。

    Recommended Maximum Cable Length for Hub Connection.png

    为获得与 UniFi Access 的最佳兼容性，我们建议使用 门锁继电器线缆（UACC-Cable-DoorLockRelay）。该产品为 500 英尺（152.4 m）一卷的低压单对或双对线缆。

    • 1 对继电器线缆：用于电锁/磁力锁的（2）根 18 AWG 导线。
    • 2 对继电器线缆：用于电锁/磁力锁的（2）根 18 AWG 导线，以及用于门位置传感器的（2）根 22 AWG 导线。
  3. Enterprise Access Hub 可以配对多少个读卡器？

    Enterprise Access Hub 配备 8 个 PoE 端口，最多支持 8 个读卡器。您可以通过以下方式配置读卡器：

    • 每扇门 1 个读卡器：支持 8 扇门，每扇门配备 1 个读卡器。
    • 每扇门 2 个读卡器：支持 4 扇门，每扇门配备 2 个读卡器（达到读卡器容量上限）。

    没有读卡器的门仍可通过 Hub 的 LOCK 继电器端子 远程解锁。您还可以连接 出门请求按钮或运动传感器，无需身份验证即可方便地出入。

  4. 断电期间 UniFi Access 能否正常工作？

    可以。UniFi Access 集成了电源冗余和手动旁路机制，以应对突发情况。了解更多

  5. 如果 UniFi Access 设备已连接到 Access Control Hub 但未被检测到，该怎么办？

    如果您的 UniFi Access 设备已连接到 Access Control Hub，但未显示在 Access 应用中，请按照以下步骤操作：

    1. 检查权限和电源
    2. 确认网络连接
      • 确保 Access 设备与运行 Access 应用的 UniFi Console 位于同一物理网络。
    3. 在 Access 应用中排查问题
      • 初始设置期间：点击 管理网络，检查设备是否位于同一网络，然后点击 重试。
      • 设置完成后：导航至 Access 应用 > 设置 > 常规 > 网络，确认 Access 设备与 Access 应用位于同一网络。建议选择 所有网络。
    4. 如果问题仍然存在，请手动重置 Access 设备：
      • 使用针状物按住 重置 按钮，直到 LED 指示灯闪烁白光。
      • 等待 2–3 分钟，然后再次尝试采用设备。
  6. Access Control Hub 与 Access Reader 之间的最大线缆长度是多少？

    Access Control Hub 到 Access Reader 的最大线缆长度为 100 米。但是，如果 Hub 通过 PoE+ 或 PoE++ 由交换机供电，则从交换机到 Hub 再到读卡器的总线缆长度不得超过 100 米。这样可以确保整个连接中的供电和数据传输可靠。

  7. 可以将 Access Ultra 连接到另一个 Access Control Hub 吗？

    不可以。Access Ultra（UA-Ultra）是一体式 Hub 和读卡器设备，设计为独立运行。它无法连接到另一个 Access Control Hub，也不能仅作为读卡器使用。
