UniFi Retrofit Hub（UA-Retrofit-Hub-2）可以在无需更换现有布线的情况下升级门禁系统。它同时支持第三方 Wiegand 读卡器和 UniFi Retrofit Reader（UA-Retrofit-Reader）。通过此设置，您可以使用 NFC 卡、Touch Pass、PIN、移动开锁或远程开锁安全地访问门禁，并通过 UniFi Access 平台统一管理。

本文将指导您配置 Retrofit Hub，并将其连接到 Wiegand 或 Retrofit Reader。如需配置 UniFi Access 控制中心，请点击此处。

将 UniFi OS、Access 应用程序和 Access 设备更新到最新版本，以获得最新功能和最佳性能。

概述

  • Retrofit Hub 最多支持 2 个门和 2 个读卡器（即 Retrofit Reader 或第三方 Wiegand 读卡器）。
  • 支持的开锁方式：
    • NFC 卡
    • PIN（仅部分 Wiegand 读卡器支持）
    • UniFi Endpoint 手机应用
      • Touch Pass（仅在 Retrofit Hub 连接 Retrofit Reader 时可用）
      • 移动开锁（仅在 Retrofit Hub 连接 Retrofit Reader 时可用）
      • 远程开锁

要求

  • UniFi OS 4.4.6 或更高版本
  • UniFi Access 4.1.35 或更高版本
  • UniFi Endpoint mobile app
    • iOS 2.12.1 或更高版本
    • Android 2.11.0 或更高版本
  • Retrofit Hub with 12V DC power supply
    • 需要连接 UniFi Retrofit PSU 12V（UACC-Retrofit-PSU-12V），或额定功率至少为 12 V DC 4.2 A（50 W）或 24 V DC 2.1 A（50 W）的第三方电源设备。
  • Retrofit Reader（UA-Retrofit-Reader）或兼容的第三方 Wiegand 读卡器

兼容的第三方 Wiegand 读卡器

  1. HID
    • Signo™ Reader 20
    • Signo™ Reader 40
    • Signo™ Keypad Reader 40（支持使用 PIN 开锁）
    • iCLASS® SE™ R10
    • iCLASS® SE™ R15
    • iCLASS® SE™ R40
    • multiCLASS SE® RP10
    • multiCLASS SE® RP15
    • multiCLASS SE® RP40
    • multiCLASS SE® RPK40（支持使用 PIN 开锁）
    • MiniProx® 5365
  2. Rosslare
    • AY-H6255
    • AY-K35
    • AY-M6255
    • AY-Q65（支持使用 PIN 开锁）
    • AY-Q6255
    • AYC-E60B（支持使用 PIN 开锁）
    • AYC-E60N（支持使用 PIN 开锁）
    • AYC-F60
    • AYC-Q60
  3. AWID
    • SP-6820
  4. Schlage
    • aptiQ MT11
  5. ZKTeco
    • KR500-M
    • KR502-E（支持使用 PIN 开锁）
    • KR503-E
    • KR602-E（支持使用 PIN 开锁）
  6. Dahua Technology
    • DHI-ASR2101A（支持使用 PIN 开锁）
  7. Lenel
    • LNL-MT11-485

Installing the Retrofit Hub

为确保安全，修改任何布线时都应关闭控制中心电源。有关更多布线信息，请参阅 Retrofit Hub 和 Retrofit Reader 安装指南。

  1. 使用 Retrofit PSU 12V 或第三方 12V DC 适配器为 Retrofit Hub 供电。
  2. 将控制中心连接到控制台或交换机。
  3. 将 Retrofit Reader 或第三方 Wiegand 读卡器连接到控制中心的 READER 端子。
  4. 分别将门锁、门位置传感器、出门请求设备和辅助设备连接到 LOCK、DOOR POSITION、EXIT REQUEST 和 AUX 端子。

将读卡器连接到 Retrofit Hub

  1. 对于 Retrofit Reader
    1. 将 Retrofit Reader 直接连接到 Retrofit Hub 的 READER 端子。有关更多布线信息，请参阅 Retrofit Hub 和 Retrofit Reader 安装指南。
      • Reader GND → Hub GND
      • Reader 12V → Hub 12V
      • Reader A → Hub D1/A
      • Reader B → Hub D0/B
    2. 连接后，按照下方“配置 Retrofit Hub 端子”部分中的步骤，在 UniFi Access 应用程序中发现读卡器。

  2. 对于第三方 Wiegand 读卡器

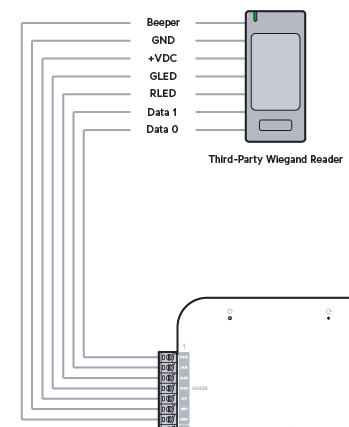

    1. 将 Wiegand 读卡器直接连接到 Retrofit Hub 的 READER 端子。有关更多布线信息，请参阅 Retrofit Hub 安装指南。
      • Reader Data 0 → Hub D0/B
      • Reader Data 1 → Hub D1/A
      • Reader RLED → Hub RLED
      • Reader GLED → Hub GLED
      • Reader +VDC → Hub 12V
      • Reader GND → Hub GND
      • Reader BEEPER → Hub BEEP
    2. 在 Wiegand 读卡器平台上配置输出数据。以下以 HID Reader Manager 为例。
      1. 在移动设备上打开 HID Reader Manager 应用。
      2. 导航至 主页 > 扫描读卡器 > 1. 检查 > 软件配置 > 详细配置 > 读卡器设置 > ISO14443A UID 输出格式 > 添加到模板 > 应用选定项目。
    3. 配置完成后，按照下方“配置 Retrofit Hub 端子”部分中的步骤，在 UniFi Access 应用程序中为 Wiegand 读卡器选择卡片格式。

配置 Retrofit Hub 端子

  1. 导航至 Access 应用程序 > 设备，然后采用 UA Retrofit Hub 2。
  2. 导航至 Access 应用程序 > 设备 > UA Retrofit Hub 2 > 端子。
  3. 配置 读卡器 1 和 读卡器 2。确保读卡器已连接到控制中心。
    • UA Retrofit Reader：如果已连接的 Retrofit Reader 未被自动检测并采用，请点击 发现读卡器。
      • 发现期间，读卡器将暂时无法读取卡片。
      • 如果读卡器未被发现或采用，则不会显示在 Access 应用程序 > 设备 中。
    • Wiegand 读卡器：选择 卡片格式。确保已在第三方 Wiegand 读卡器平台上配置输出数据格式。读卡器和 Access 应用程序中选择的卡片格式必须一致。
      • 原始数据：（推荐）完全按原样发送卡片数据，不进行格式化。
      • Wiegand 26 位（H10301）：同时使用设施代码和卡号的常见格式。
      • Wiegand 34 位（H10306）：包含设施代码且卡号范围更大的扩展格式。
      • 其他
        • 不含设施代码的 Wiegand 26 位：与 26 位格式相同，但仅使用卡号（最多约 6.5 万个唯一 ID）。
        • 不含设施代码的 Wiegand 34 位：与 34 位格式相同，但仅使用卡号（最多约 1,600 万个唯一 ID）。
  4. 配置 门 1 和 门 2：
  5. 配置 AUX 输出：
    • 开门器：配置自动开门和 延迟开门。
    • 警报器：设置警报，选择 立即触发、延迟触发（5 秒至 1 分钟）或 从不触发警报。
    • 门铃：设置响铃时长（0.1 至 10 秒）。
  6. 紧急：选择疏散或封锁模式。
    • （可选）选择 为此站点的所有位置激活此模式，以同时锁定或解锁所有门。
  7. 点击 应用更改。

常见问题

  1. 控制台离线或发生故障时，门仍能开锁吗？

    可以。NFC 凭据存储在 Retrofit Hub 本地。只要凭据已同步到控制中心，即使连接的控制台发生故障或失去互联网连接，用户仍可继续开锁。

  2. 可以使用一个读卡器控制两扇门吗？

    不可以。Retrofit Hub 的读卡器 1 控制门 1，读卡器 2 独立控制门 2。

  3. 可以将其他 Access 读卡器型号连接到 Retrofit Hub 吗？
    不可以。仅支持 Retrofit Reader 或兼容的第三方 Wiegand 读卡器。
  4. 可以将 Retrofit Reader 连接到其他 Access 控制中心型号吗？

    不可以。Retrofit Reader 仅与 Retrofit Hub 兼容。

  5. Retrofit Hub 支持第三方 OSDP 读卡器吗？

    不支持。目前 Retrofit Hub 仅支持兼容的第三方 Wiegand 读卡器。

  6. Access 应用程序如何与 Retrofit Reader 通信？

    通信通过 Retrofit Hub 进行。Access 应用程序不会直接与 Retrofit Reader 通信。

  7. 可以在多个 Retrofit Hub 上使用同一张 NFC 卡开锁吗？

    可以，前提是使用卡片格式相同的 Retrofit Reader 或兼容的第三方 Wiegand 读卡器。

  8. Retrofit Hub 支持大门访问吗？

    支持。可以使用 NFC 卡、Touch Pass 和 移动开锁（移动按钮或移动轻触）解锁大门。目前不支持 车牌开锁。

  9. Retrofit Reader 连接到 Retrofit Hub 后会自动配对吗？

    会。Retrofit Reader 完成物理连接并通电后，Retrofit Hub 会在发现过程中自动识别它。

  10. 如何配置连接到 Retrofit Hub 的 Retrofit Reader？

    导航至 设备 > 读卡器 > UA Retrofit Reader > 设置，然后配置读卡器设置：

    • 名称
    • 方向（进入/离开）
    • 访问方式：NFC 卡、Touch Pass 和 移动开锁（移动按钮或移动轻触）
    • 问候语：设置自定义消息和问候语。
    • 高级：配置状态灯和状态声音。

    对于第三方 Wiegand 读卡器，所有设置都必须在读卡器平台上配置，不能通过 UniFi Access 配置。

  11. 如何将 Protect 摄像机与 Retrofit Hub 配对？

    如需使用 UniFi Protect 摄像机监控门活动，请导航至 Access 应用程序 > 设备 > 控制中心 > UA Retrofit Hub 2 > 概览 > 位置 > 选择门 > 已配对设备。

  12. Retrofit Hub 支持读卡器串联吗？

    可以。每扇门最多可串联 2 个 Retrofit Reader。如果在 Retrofit Hub 和第一个读卡器已采用后添加第二个读卡器，则需要在 Access 应用程序 > 设备 > UA Retrofit Hub 2 > 端子 > 读卡器 > 读卡器类型 > Retrofit Reader 中运行 发现读卡器，以检测并采用第二个读卡器。

    目前 Retrofit Hub 不支持串联 Wiegand 读卡器。

  13. 可以为 Retrofit Hub 添加备用电池以实现电源冗余吗？

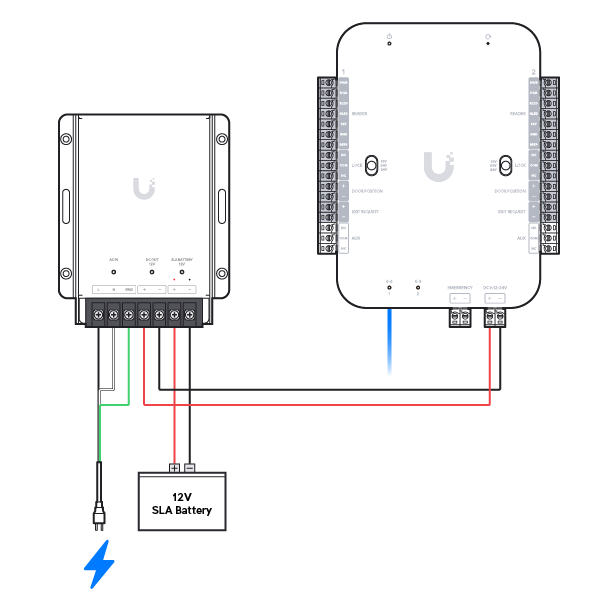

    可以。您可以将 12 V SLA 备用电池连接到 Retrofit PSU 12V（UACC-Retrofit-PSU-12V），以便在停电期间保持 Retrofit Hub 运行。

  14. 更改卡片格式后，已注册的 NFC 卡会怎样？

    如果在 Access 应用程序或第三方 Wiegand 平台上更改卡片格式，则必须重新注册所有 NFC 卡。读卡器与卡片格式不匹配会导致读卡器无法识别卡片，从而无法开锁。

  15. 可以将 Retrofit Reader 和第三方 Wiegand 读卡器连接到同一个 Retrofit Hub 吗？

    我们不建议在同一个 Retrofit Hub 上混用 UniFi Retrofit Reader 和第三方 Wiegand 读卡器，因为在使用不同卡片格式的读卡器上注册的 NFC 卡无法在读卡器之间正确同步。这可能导致数据不匹配和开锁失败。

    为获得最佳兼容性和性能，通常应全部使用 UniFi Reader，或全部使用卡片格式相同的第三方 Wiegand 读卡器。
