了解 UniFi Access 门禁控制中心的输入和输出端子
UniFi Access 门禁控制中心可通过输入和输出端子轻松连接门锁、门铃、警报器、门状态传感器、出门按钮、运动传感器和其他兼容配件。本文介绍这些端子的工作方式，帮助您有效设置门禁系统。如果您已完成端子接线，并希望查看 UniFi Access 应用中的配置说明，请点击 此处。如需比较不同控制中心，请点击 此处。

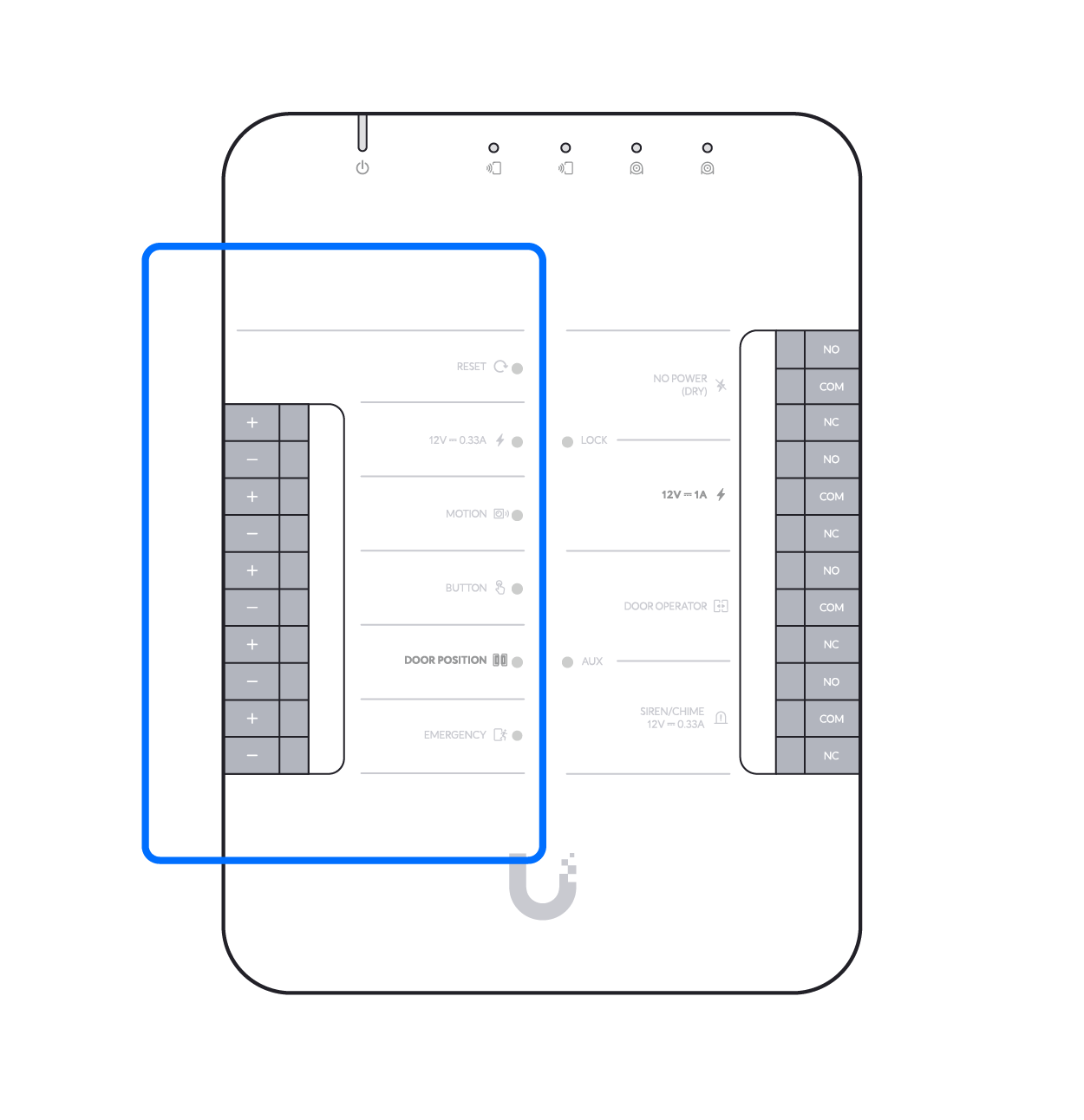

输入端子
控制中心的输入端子可与运动传感器、出门按钮、门状态传感器和消防面板等设备通信。这些端子接收设备发出的信号，并触发相应操作。
本文以 Door Hub 为例。
| 输入端子名称 | 说明 |
|---|---|
| MOTION | 连接运动传感器，用于检测人员并自动解锁门。请参阅接线说明。 |
| BUTTON | 连接出门按钮，实现自由疏散。请参阅接线说明。连接紧急推杆，实现自由疏散和授权进入。请参阅接线说明。连接门铃按钮，用于请求进入。请参阅接线说明。 |
| DOOR POSITION | 连接门状态传感器（DPS），用于监测门的打开或关闭状态。请参阅接线说明。 |
| EMERGENCY | 连接消防面板等紧急设备，以触发紧急模式。请参阅紧急模式。 |
注意： 不同类型控制中心的端子名称可能有所不同。详情请参阅控制中心安装指南：Door Hub、Door Hub Mini、Access Ultra、Enterprise Access Hub、Elevator Hub 和 Gate Hub。
输出端子
控制中心的输出端子会根据输入信号执行相应操作，例如解锁门、打开门、触发门铃或警报器。
-

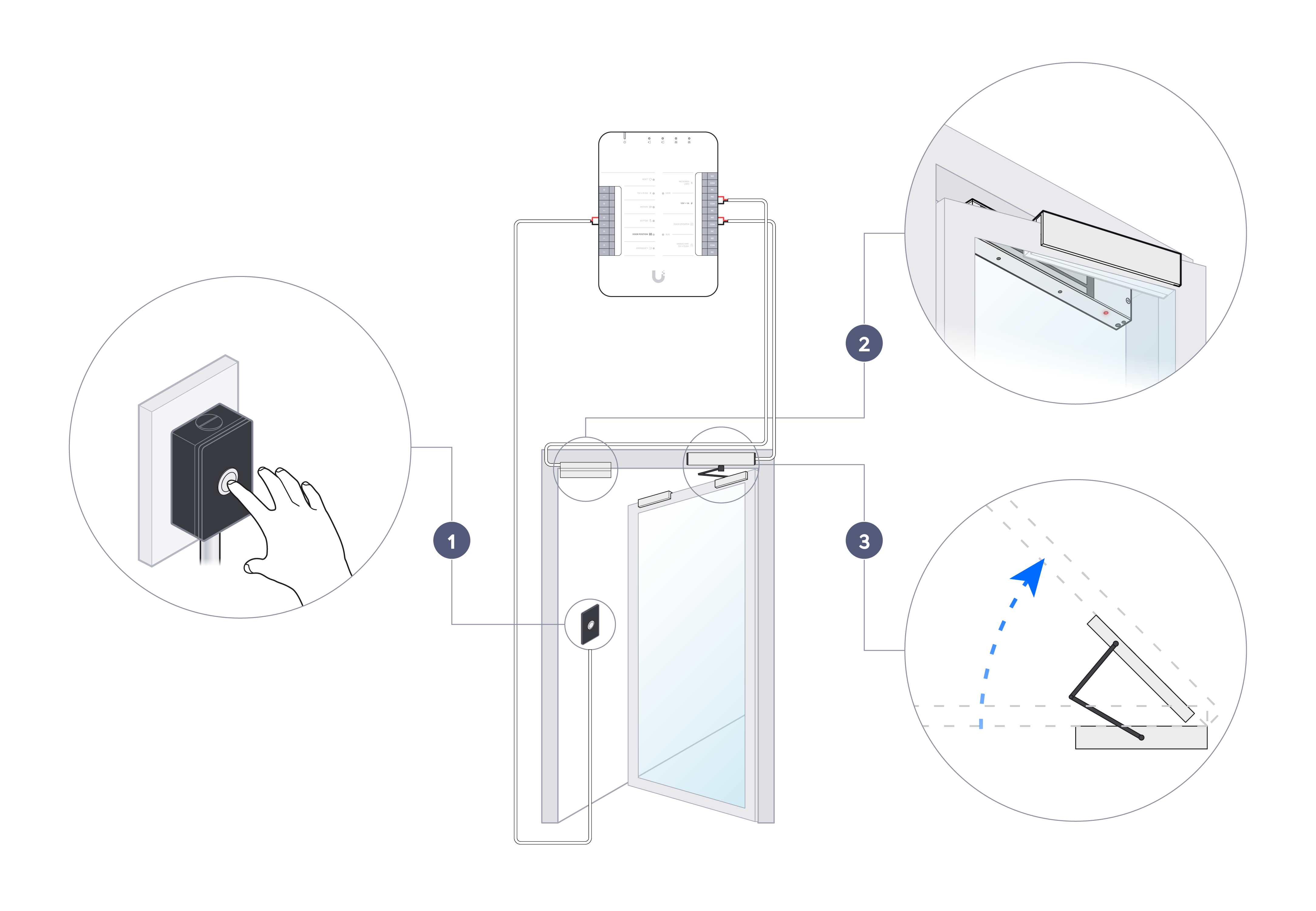

示例 1
按下出门按钮会解锁门锁，门禁开门器随后打开门。
-

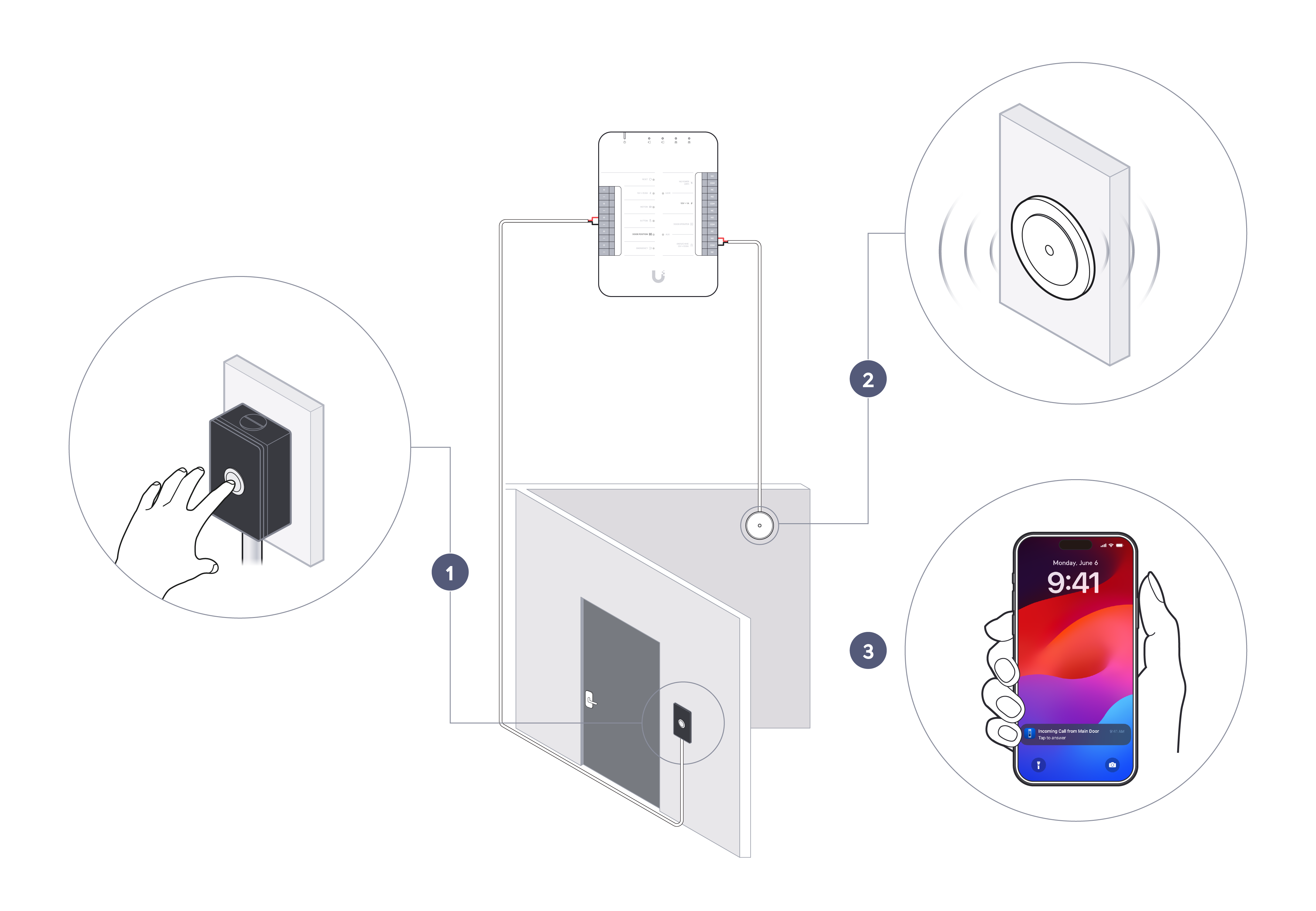

示例 2
按下请求进入门铃按钮会触发门铃，并通知授权人员。
-

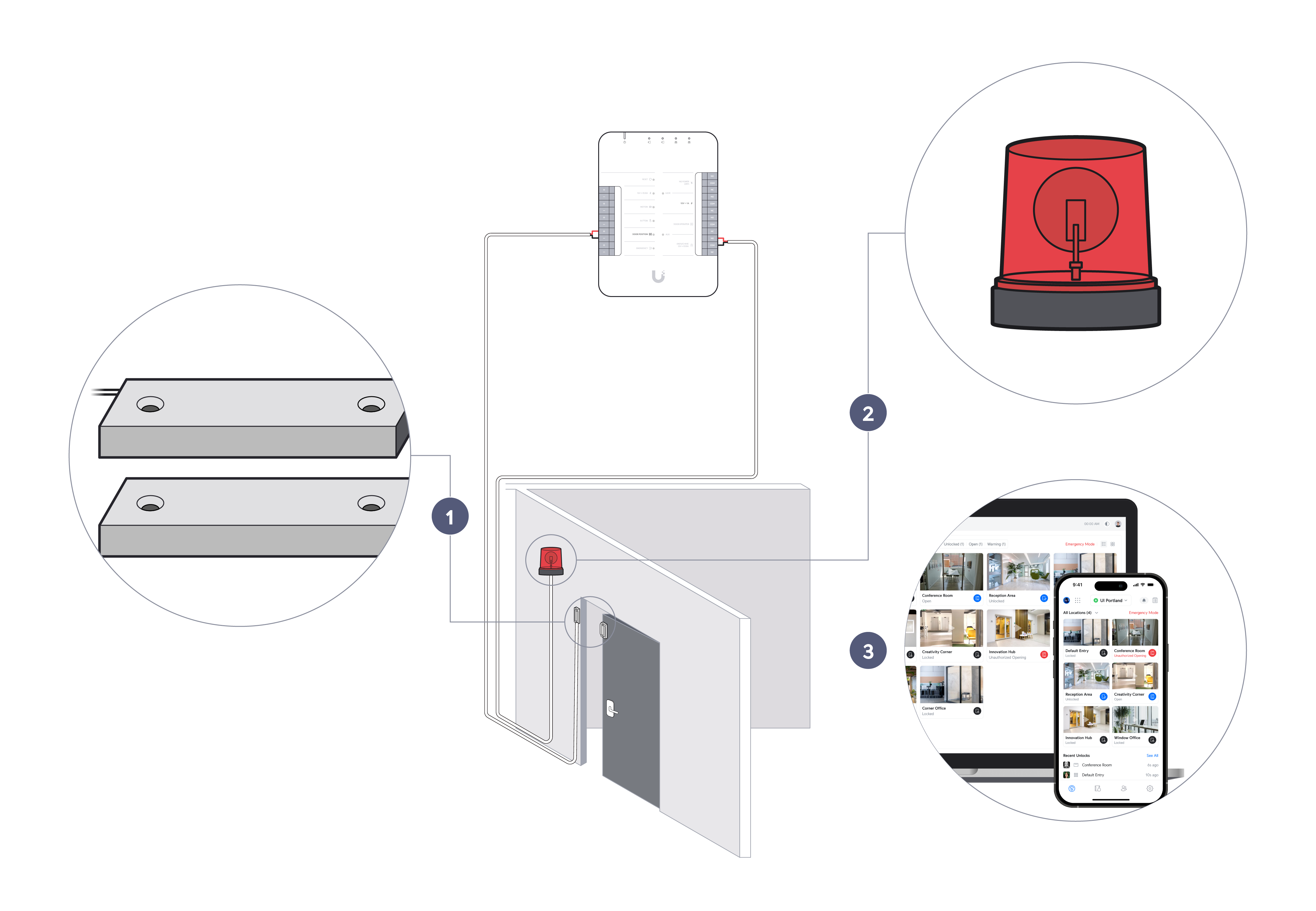

示例 3
门状态传感器检测到未经授权的开门后，会触发警报器，并在用户界面上显示“未经授权的开门”。

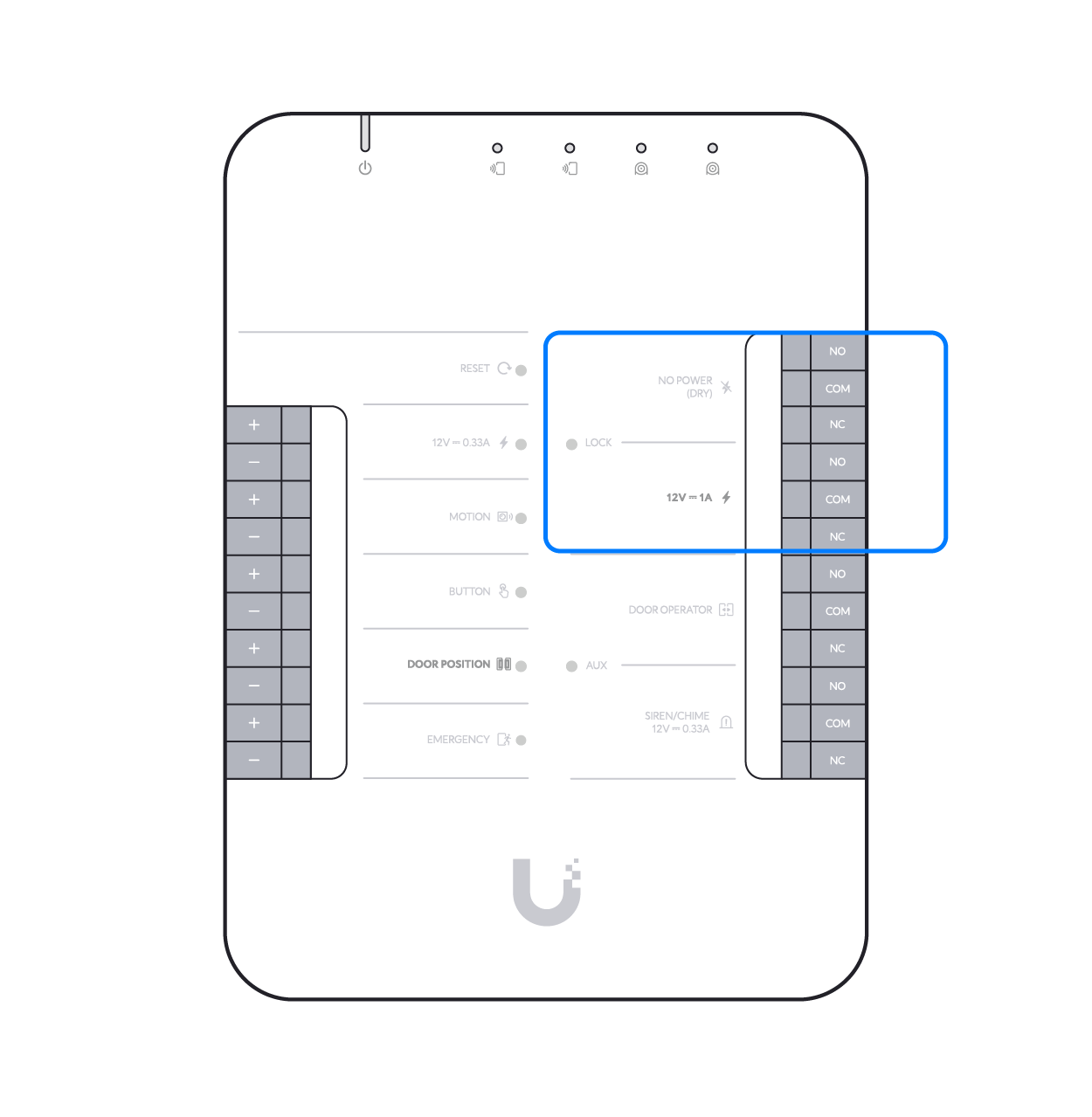

门锁
LOCK 继电器端子用于连接门锁。请了解 选择 UniFi Access 门锁 和 门锁接线说明。
| 类别 | 继电器端子名称 | 说明 |
|---|---|---|
| LOCK | POWERED | 连接工作电压为 12 V、最大电流为 1 A 的门锁。 |
| NO POWER (DRY) | 连接工作电压不是 12 V 的电锁，例如 24 V 电控锁。需要外接变压器。 |

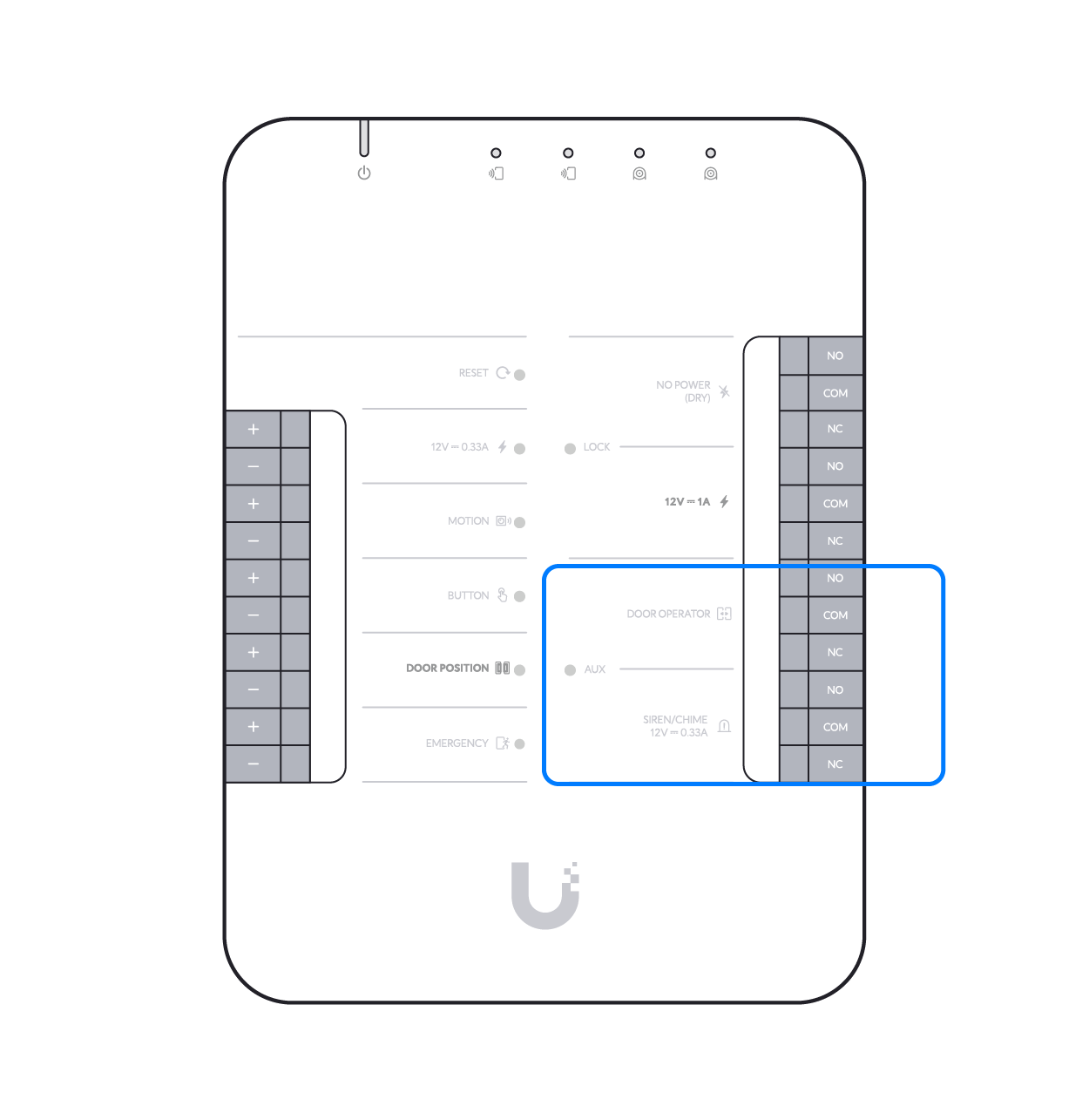

AUX 辅助端子
AUX 是“辅助”的缩写，继电器端子用于连接门禁开门器、警报器和门铃等辅助设备。
| 类别 | 继电器端子名称 | 说明 |
|---|---|---|
| AUX | DOOR OPERATOR | 连接需要干接点输出信号才能激活的门禁开门器。请参阅接线说明 |
| SIREN/CHIME | 连接使用 12 V 电源、最大额定电流为 0.33 A（4 W）的双线警报器或门铃。请参阅接线说明 |
- Enterprise Access Hub 和 Gate Hub：AUX 端子为干接点，必须使用外部电源供电。
- Door Hub：
- AUX - DOOR OPERATOR 端子为干接点，必须使用外部电源供电。
- AUX - SIREN/CHIME 端子已提供 12 V 电源。连接外部 12 V 电源会损坏控制中心。
NO、NC 和 COM
NC（常闭）、NO（常开）和 COM（公共端）是用于控制电路的三个关键继电器端子。
- COM： 中央端子，根据继电器状态连接 NO 或 NC 端子。

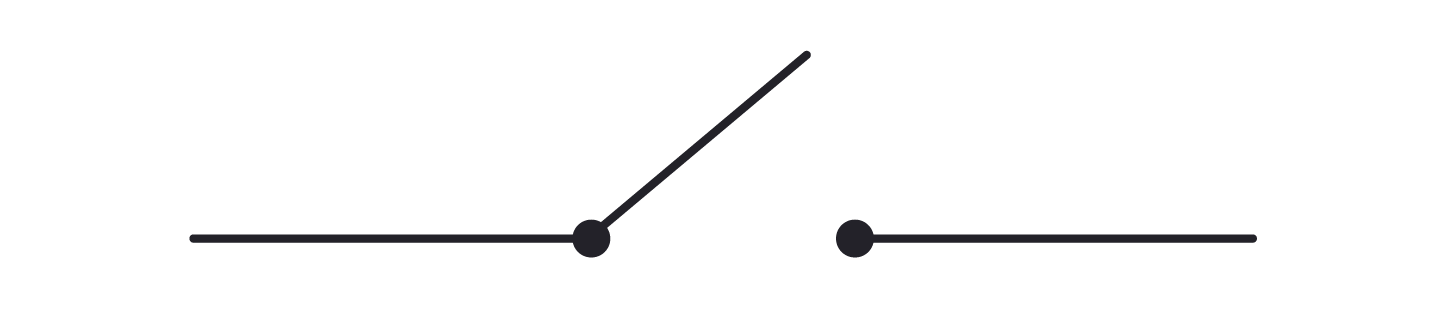

- NO： 在默认状态（继电器关闭）下，与 COM 断开，阻止电流流动。继电器激活后，NO 闭合，电路接通，允许电流流动。
- NC： 在默认状态（继电器关闭）下，与 COM 连接，允许电流流动。继电器激活后，NC 断开，电路断开，停止电流流动。
| 继电器状态 | NO 和 COM 连接 | NC 和 COM 连接 |
|---|---|---|
| 静止状态（继电器关闭） | 继电器断开（未连接），无电流流动  |
继电器闭合（已连接），有电流流动  |
| 触发状态（继电器开启） | 继电器闭合（已连接），有电流流动 |
继电器断开（未连接），无电流流动 |
典型设备连接（输入和输出）
下表根据实际经验列出了常见的接线方式。实际配置可能因设备制造商而异。
| 设备 | 类型 | 与控制中心的典型连接（NO/NC/COM） |
|---|---|---|
| 故障安全型电锁 | 继电器输出（由控制中心激活） | LOCK 端子上的 NC/COM |
| 故障保护型电锁 | 继电器输出（由控制中心激活） | LOCK 端子上的 NO/COM |
| 门禁开门器 | 继电器输出（由控制中心激活） | AUX - DOOR OPERATOR 端子上的 NO/COM |
| 警报器/门铃 | 继电器输出（由控制中心激活） | AUX - SIREN/CHIME 端子上的 NO/COM |
| 门状态传感器（DPS） | 干接点输入（向控制中心发送 DPS 信号） | 通常为 NC 输出* |
| 门铃按钮 | 干接点输入（向控制中心发送按钮按下信号） | 通常为 NO 输出* |
| 出门按钮 | 干接点输入（向控制中心发送按钮按下信号） | 通常可选（NO/NC，取决于接线）* |
| 运动传感器 | 干接点输入（向控制中心发送运动检测信号） | 通常可选（NO/NC，取决于接线）* |
| 消防面板 | 干接点输入（向控制中心发送火灾警报状态） | 通常可选（NO/NC，取决于接线）* |
- 为实现最佳功能，可能需要在 Access 应用中调整控制中心的输入/输出端子设置。
