在这篇文章中，用户可以对 UniFi AP 的不同天线辐射方位图进行比较。关于如何解读天线辐射方位图的说明，请阅读我们关于 UniFi - 天线辐射方位图简介的文章。

• 关于辐射方位图
• 辐射图示
• 比较图表
• 型号摘要图
• 天线相关文件 (.ant)

关于辐射方位图

辐射模型可用于更好地了解每个型号 UniFi AP 如何广播无线信号。这些方位图就是无线工程师所说的互易定理 - 即发射功率（AP“说”的能力）在峰值处最高，接收灵敏度（AP’听’的能力）也是如此。

请注意，这些辐射方位图是在无线暗室内进行采集的。在实际环境中，它们的形状，峰值增益/方向性和效率将随环境发生变化。由于干扰、材料和结构的几何形状以及材料在 2.4 GHz 和 5 GHz 下的性能表现的影响，天线每次覆盖的范围都会有所不同。

因此，将这些辐射图作为“通用指南”​​，您可以了解到 UniFi AP 的大部分发射功率（和接收灵敏度）的分布方位。但是了解无线网络覆盖情况最准确的方式是实际测量。在部署前（使用模拟定位）、期间（安装时）以及之后都需要进行信号强度和覆盖范围的测量，以确保覆盖范围符合原始设计意图 ——并且没有覆盖到您不需要的范围（如自干扰， 或 AP 在同一信道上能够接收到其他 AP 的信号）。

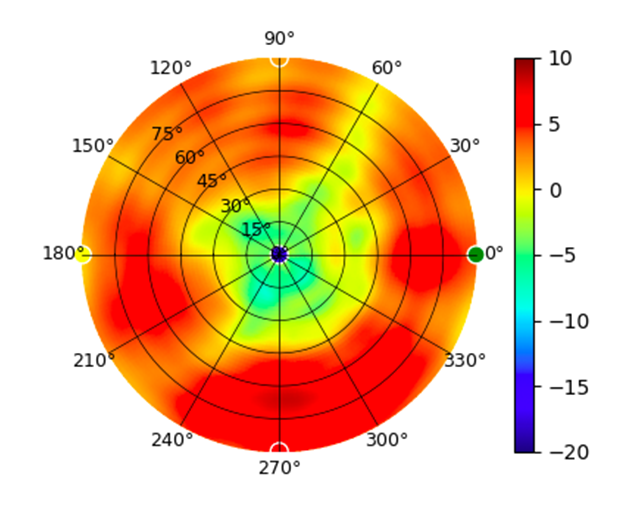

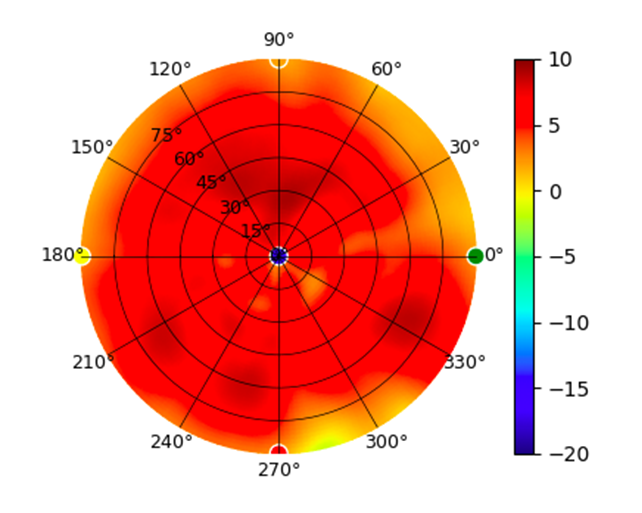

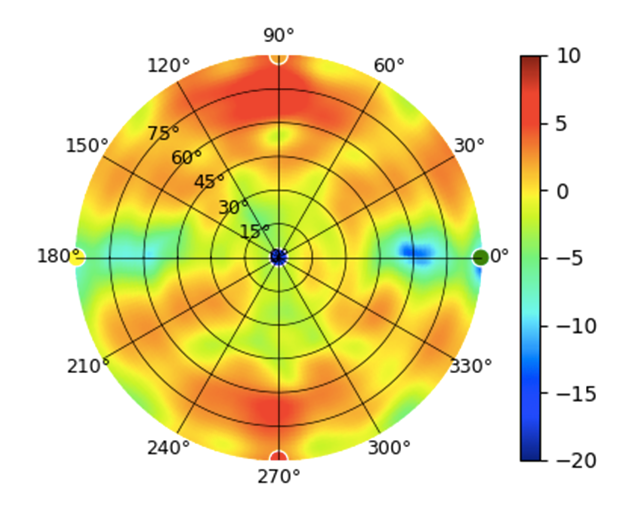

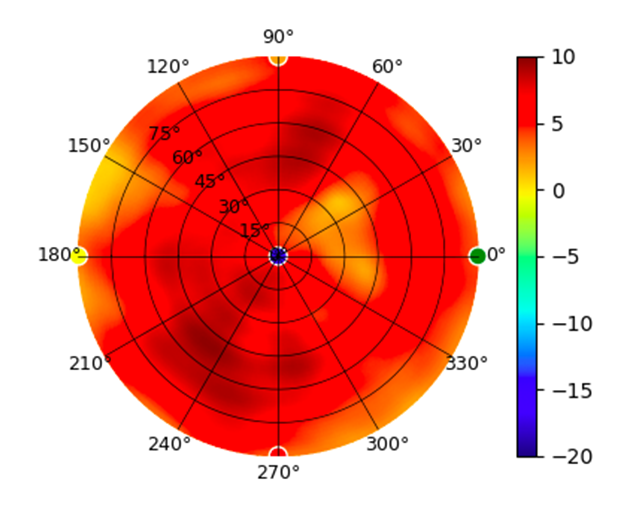

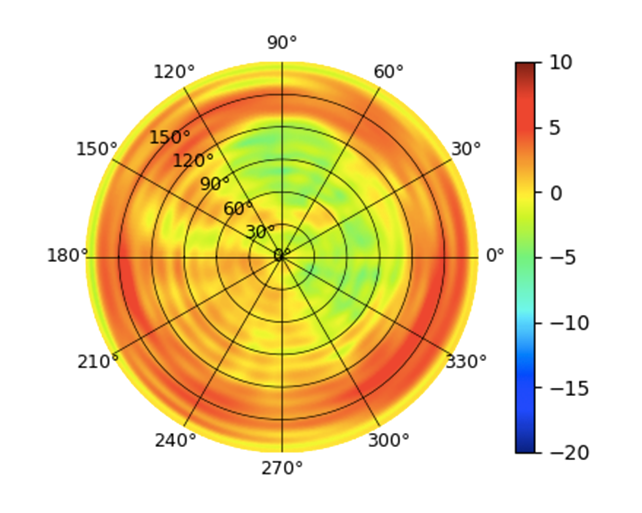

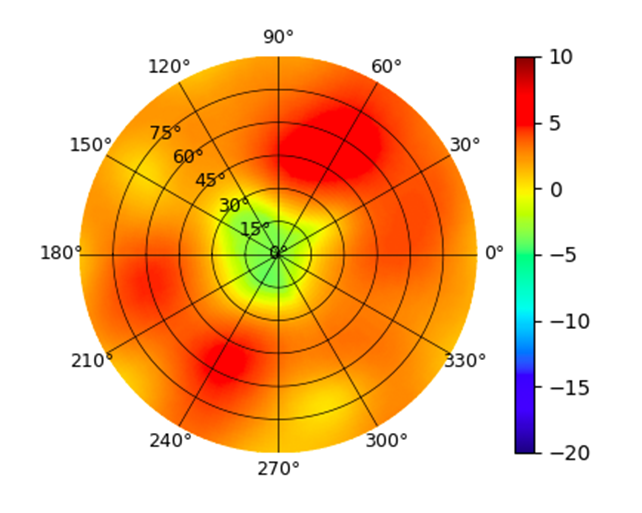

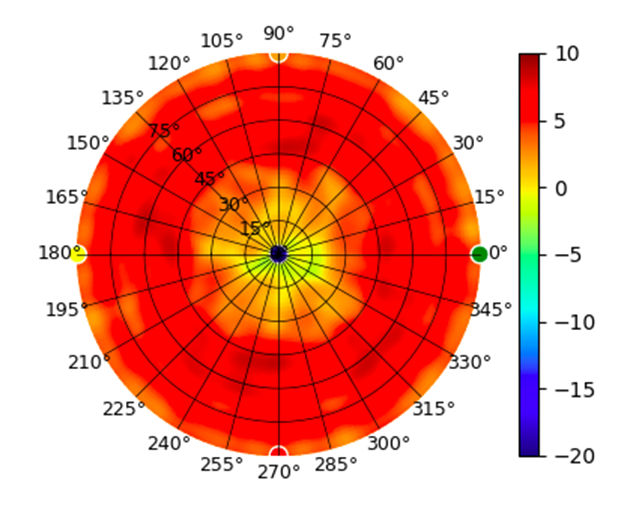

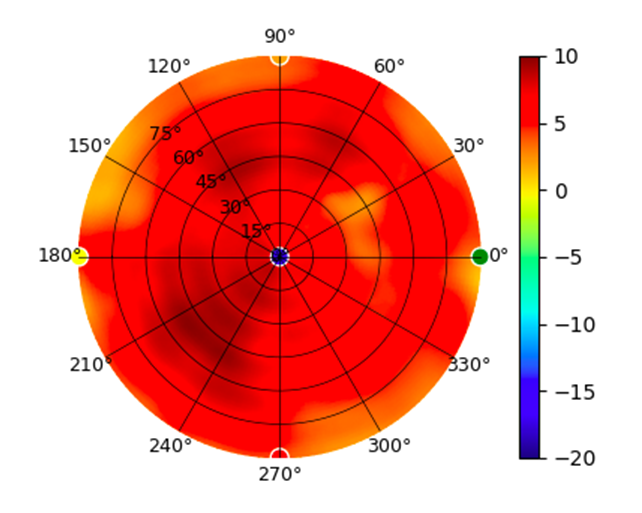

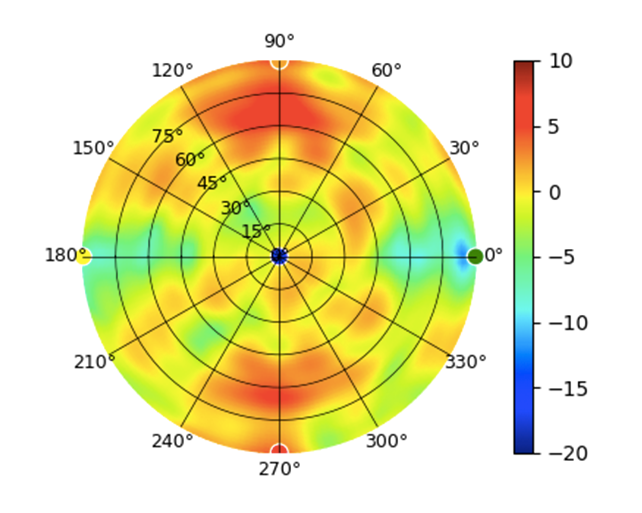

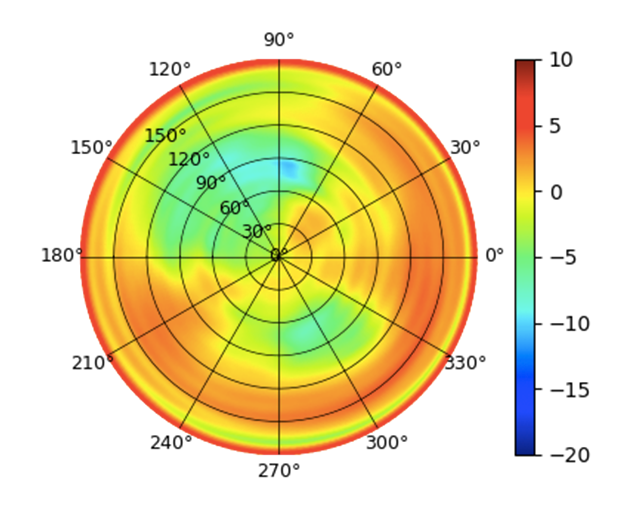

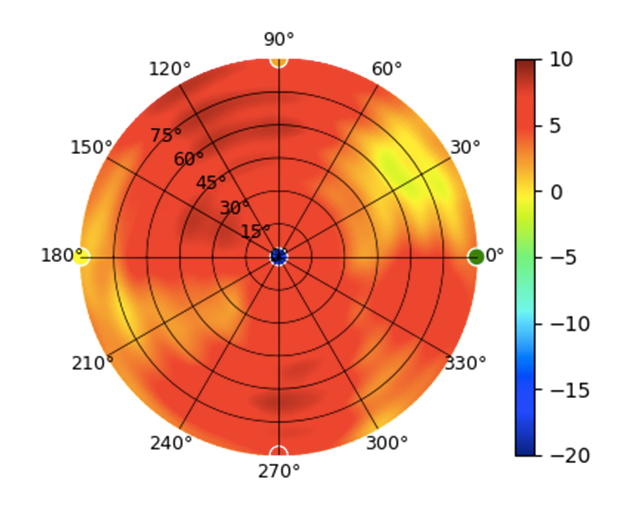

辐射图示

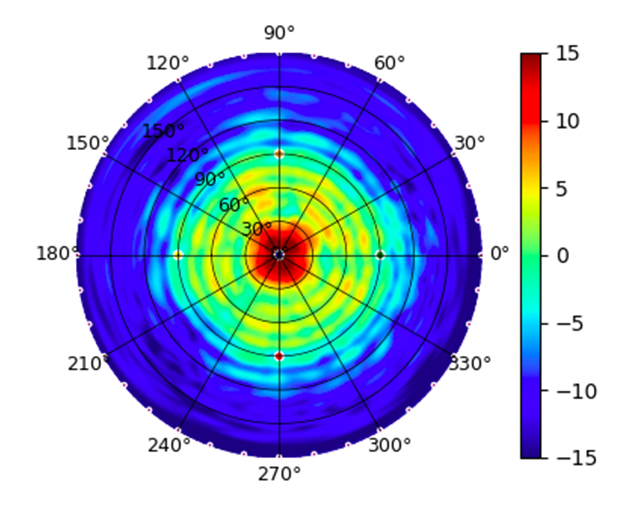

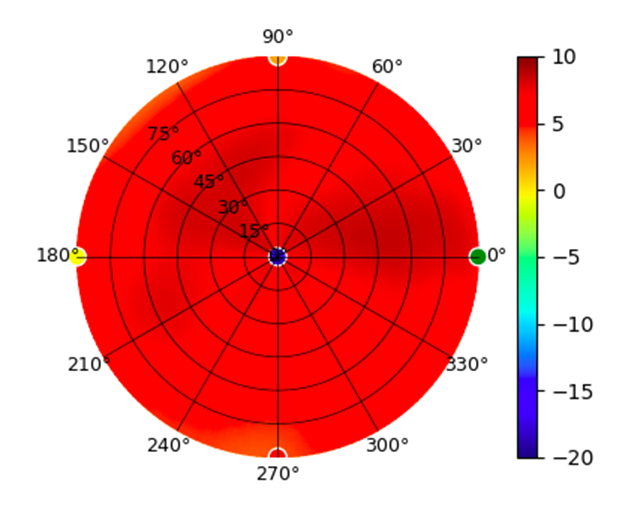

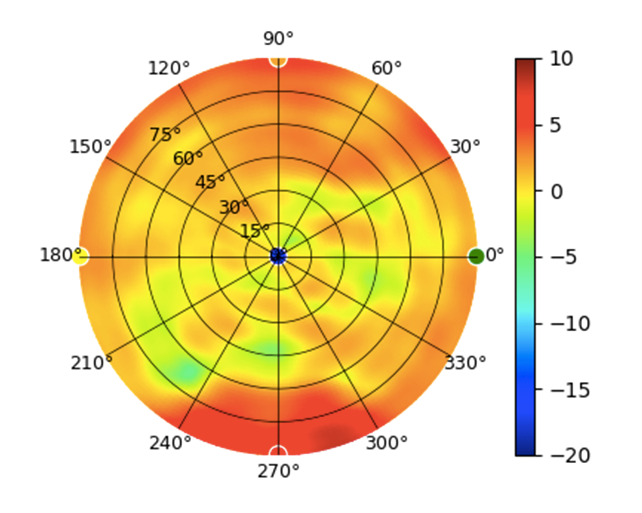

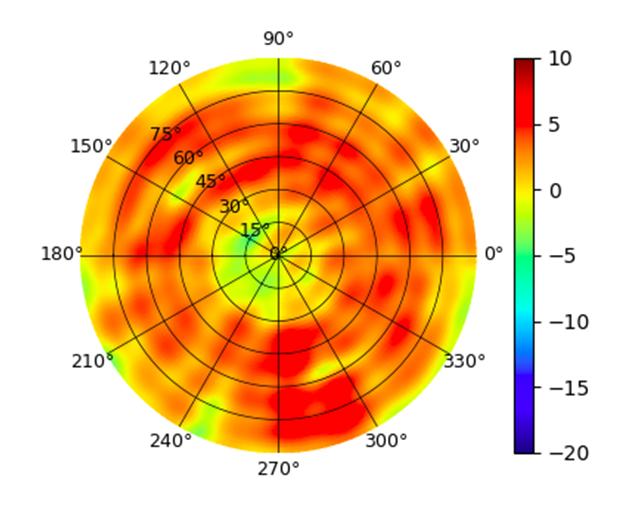

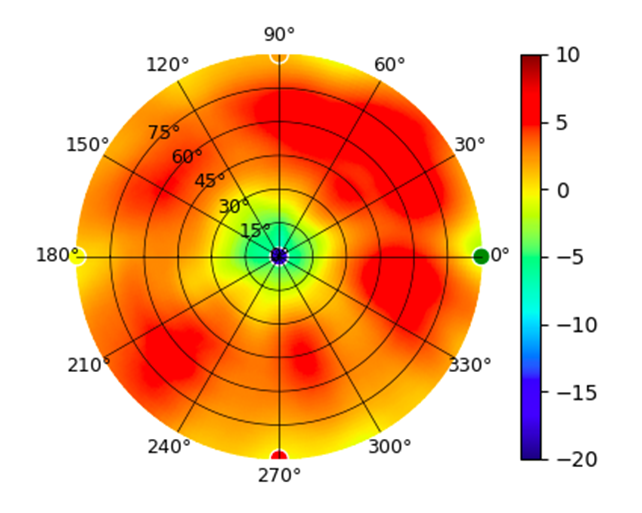

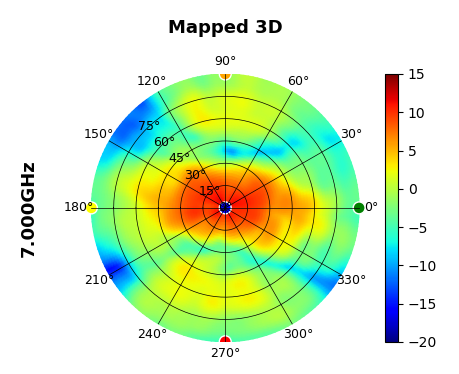

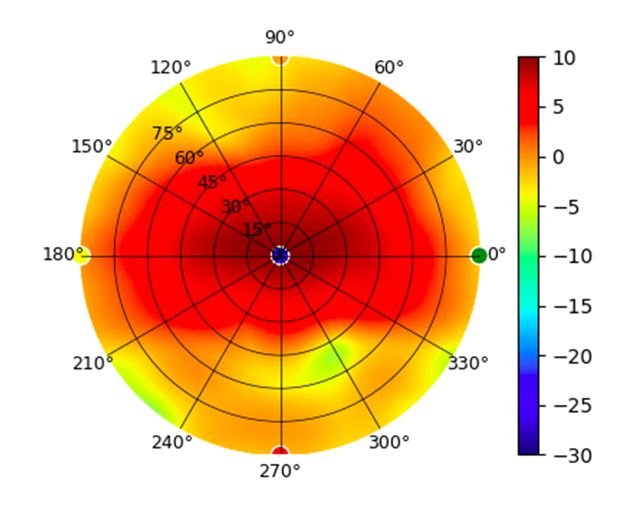

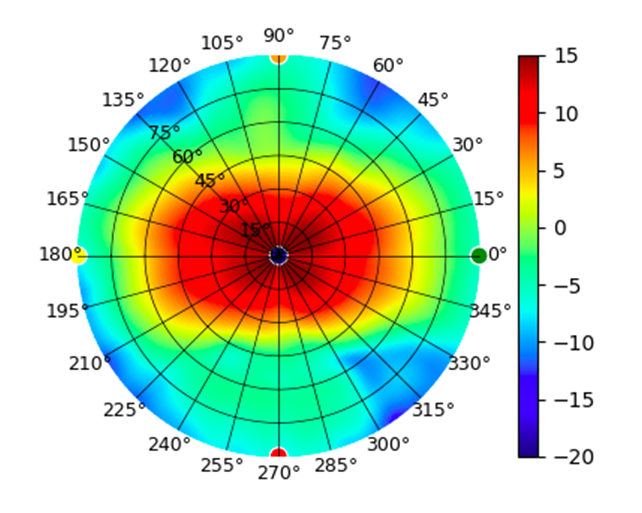

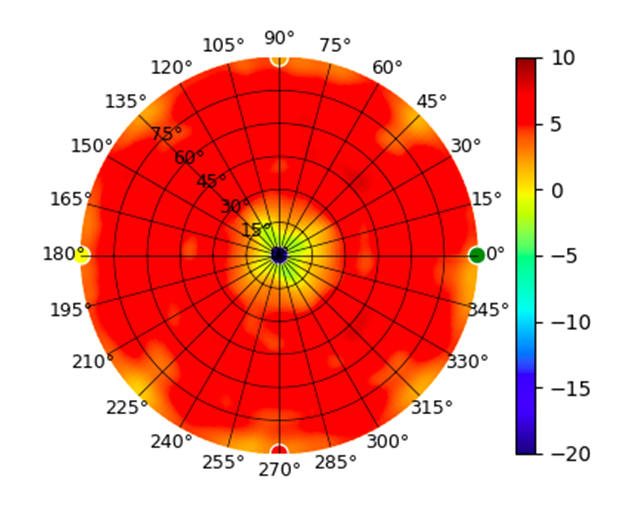

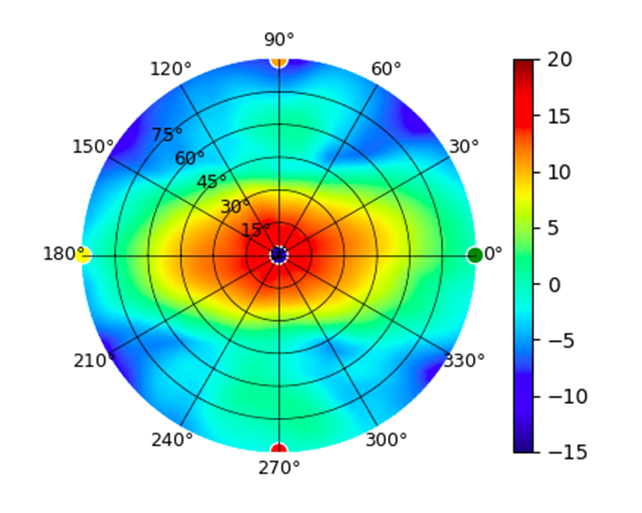

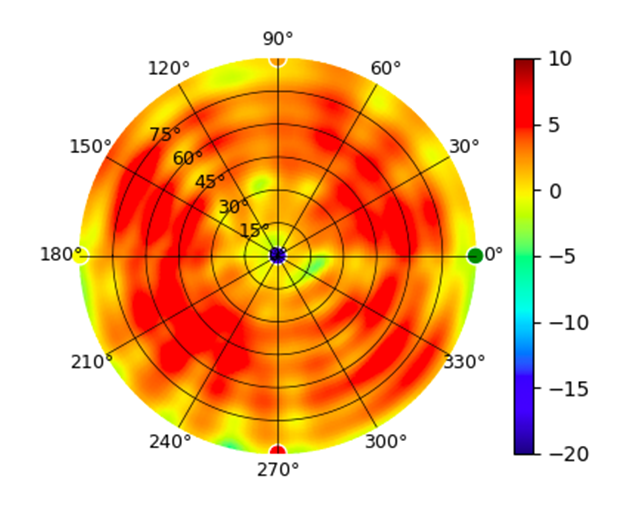

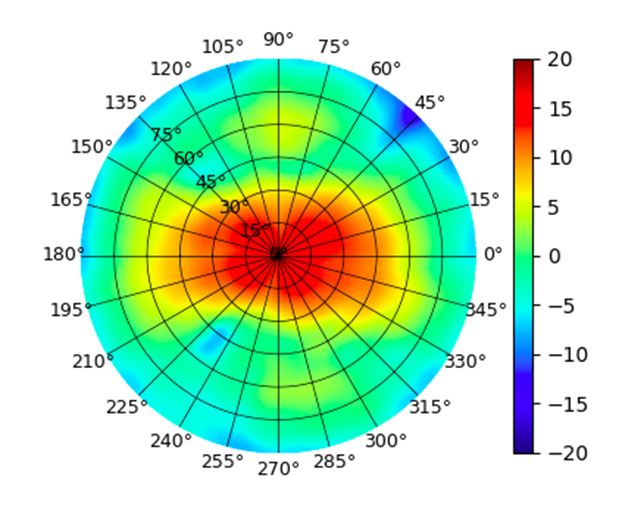

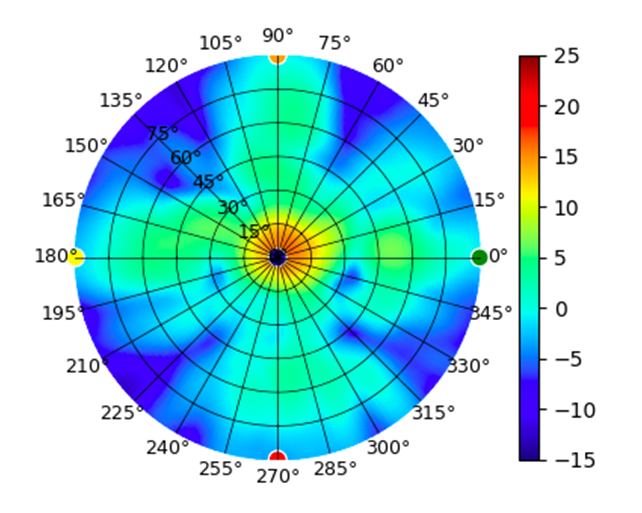

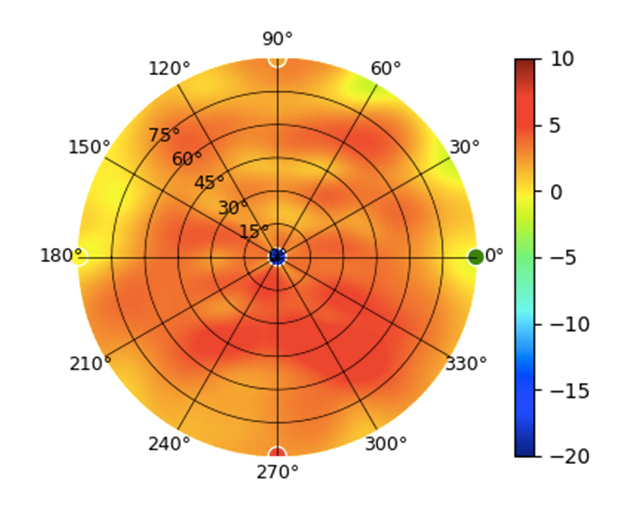

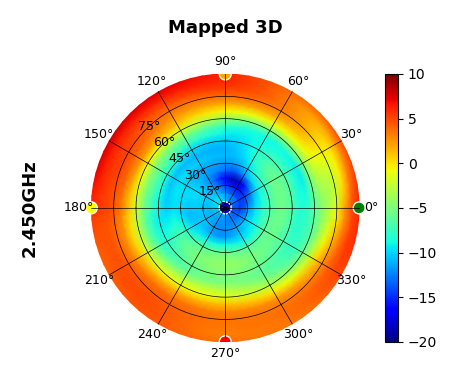

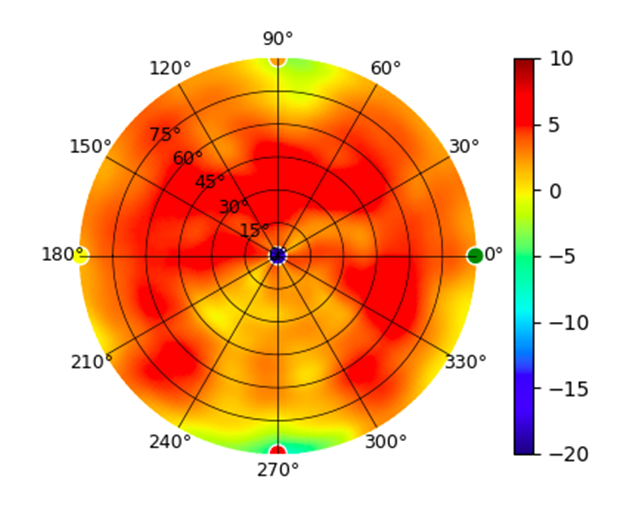

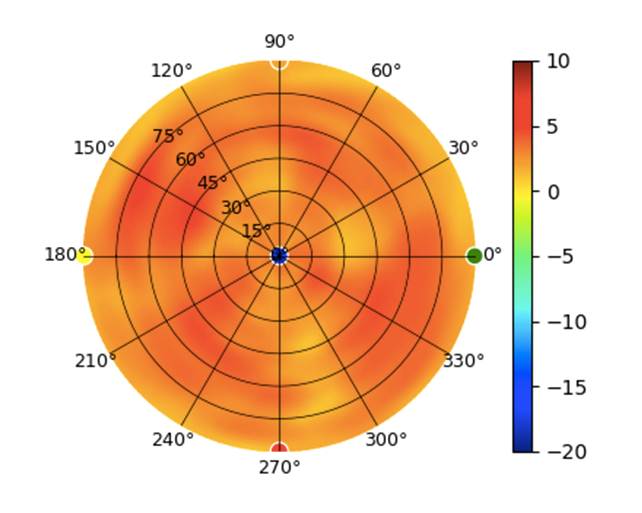

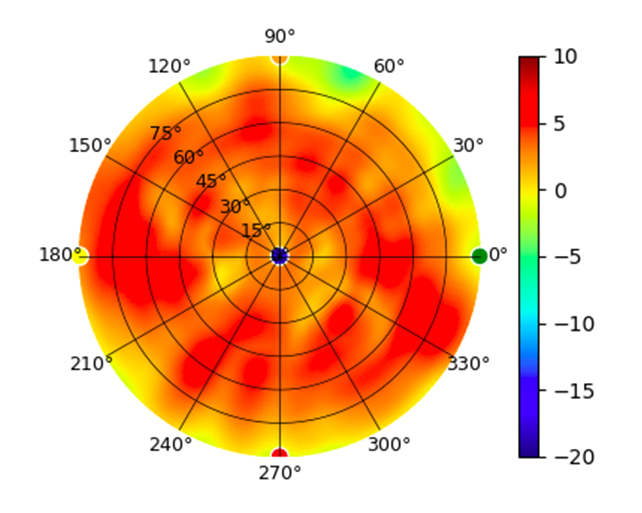

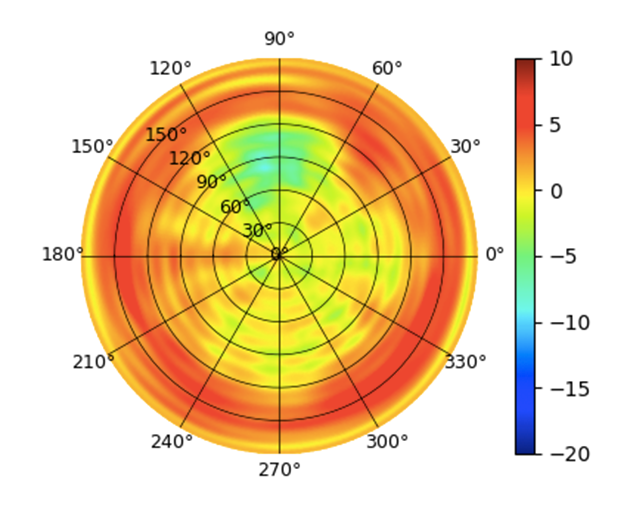

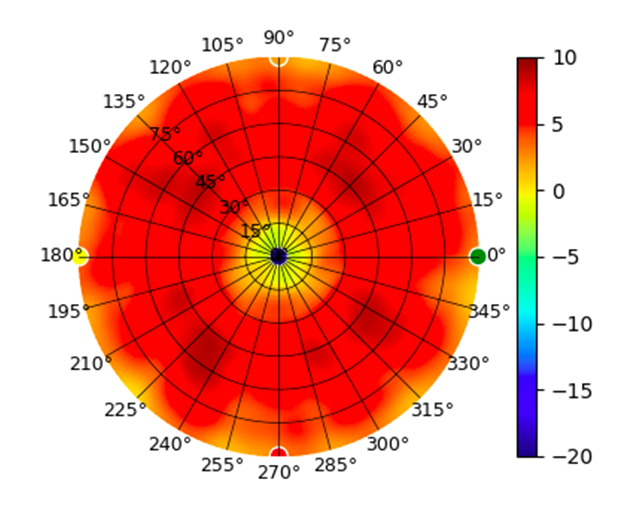

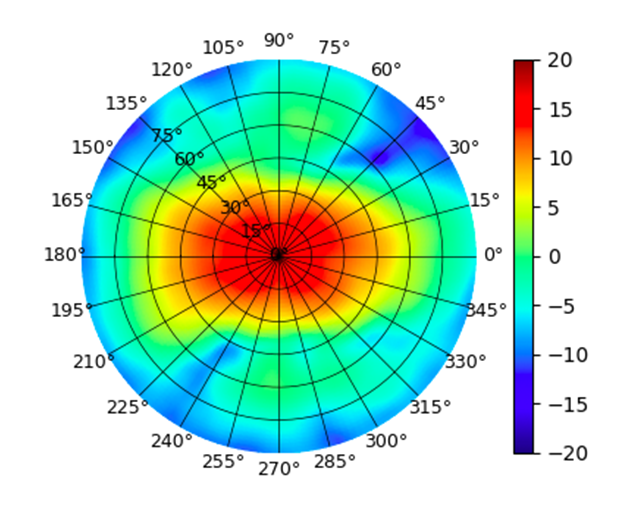

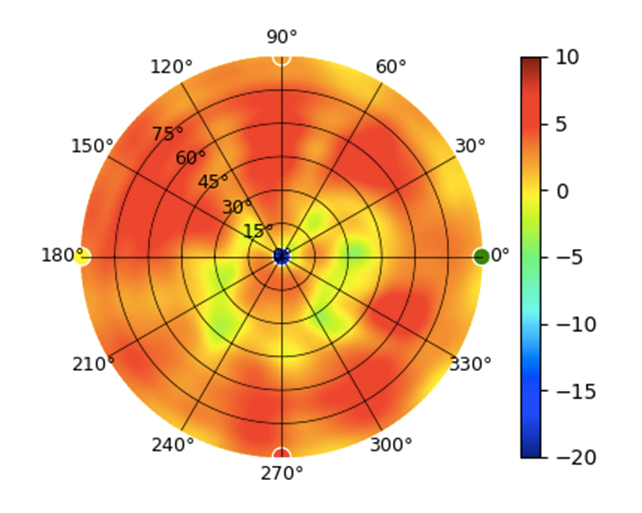

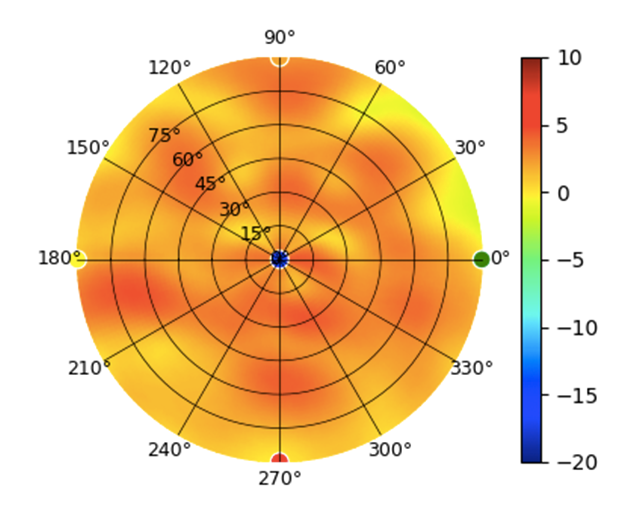

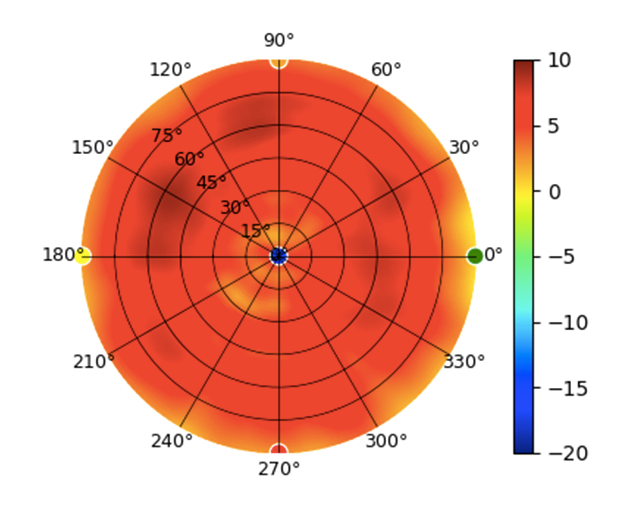

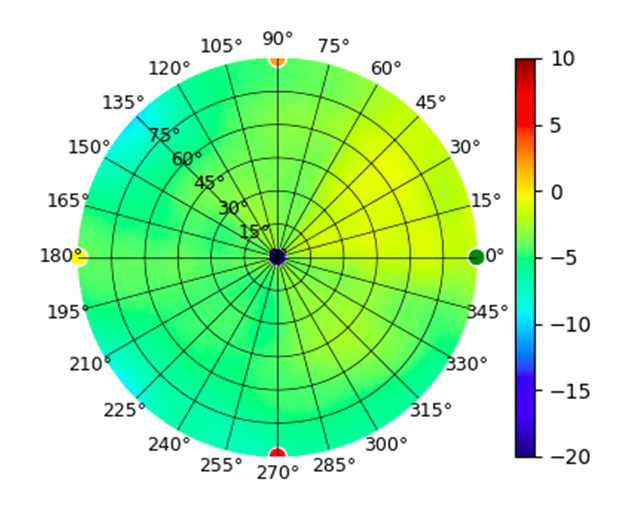

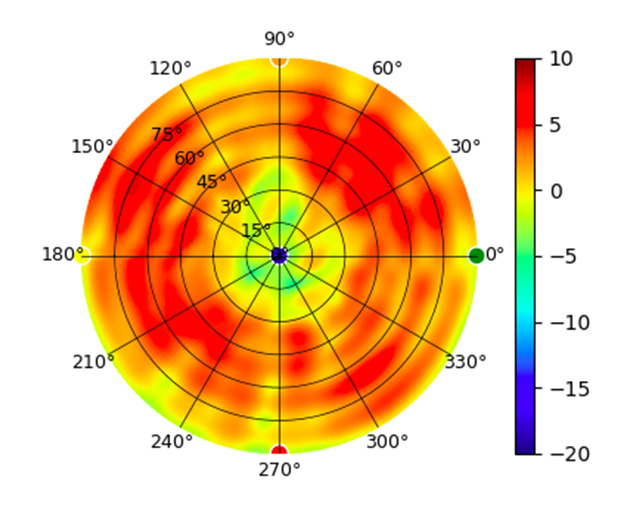

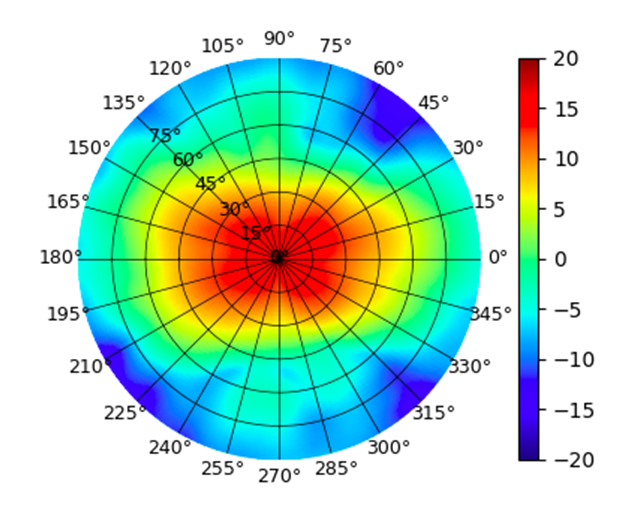

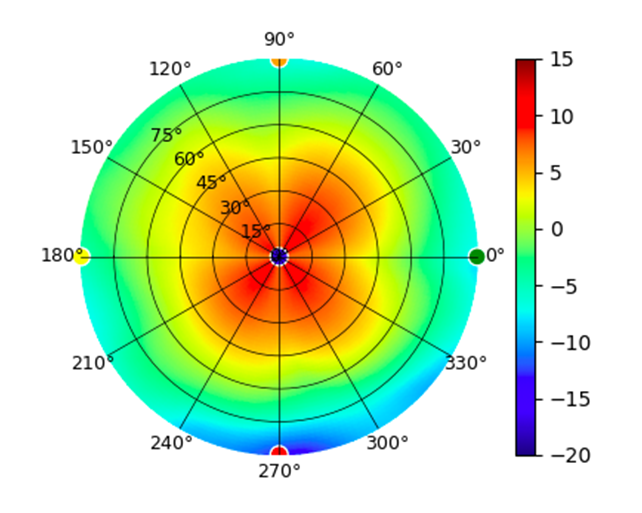

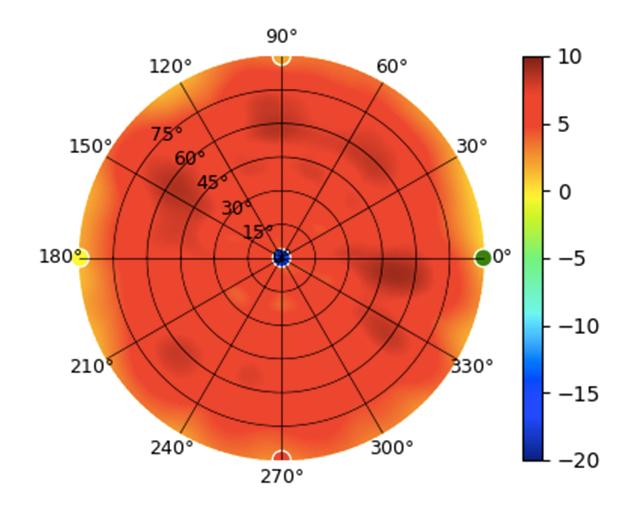

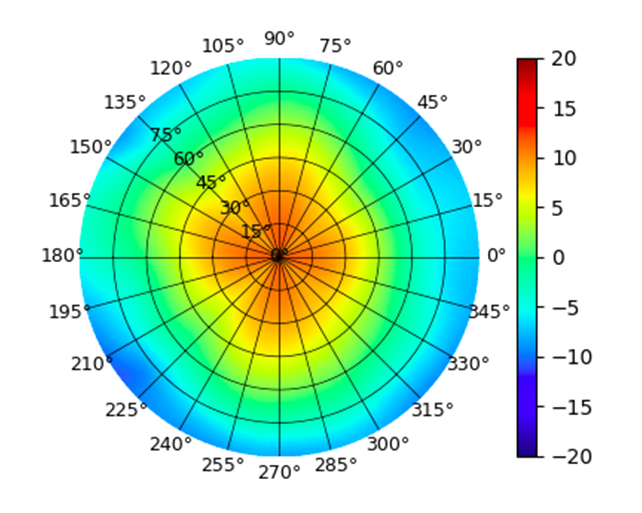

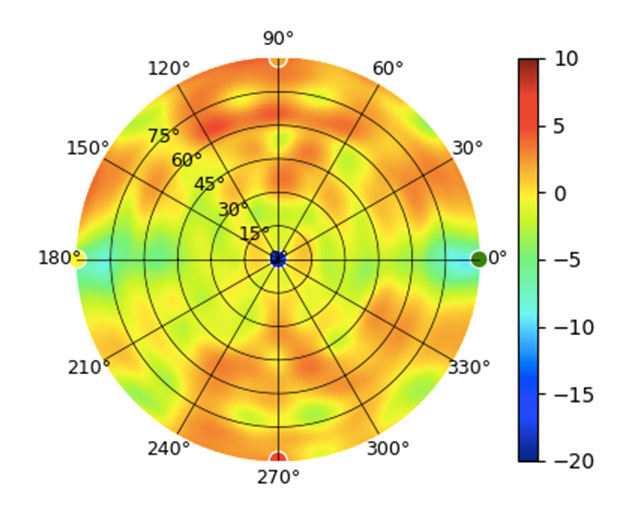

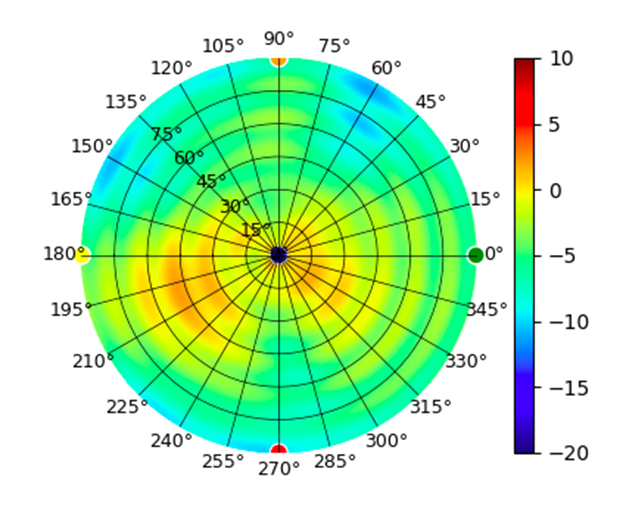

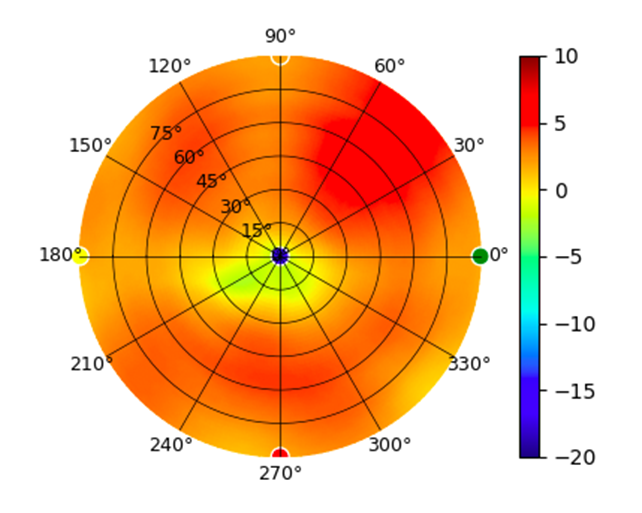

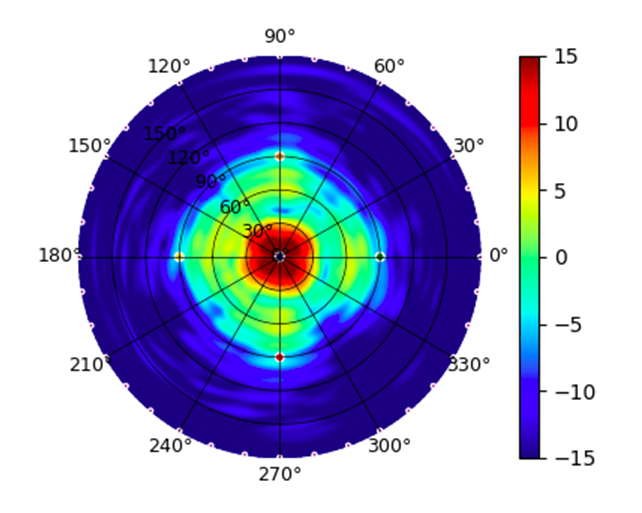

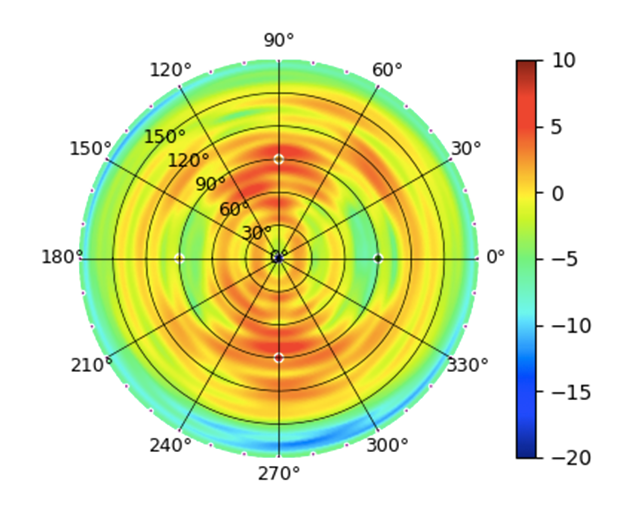

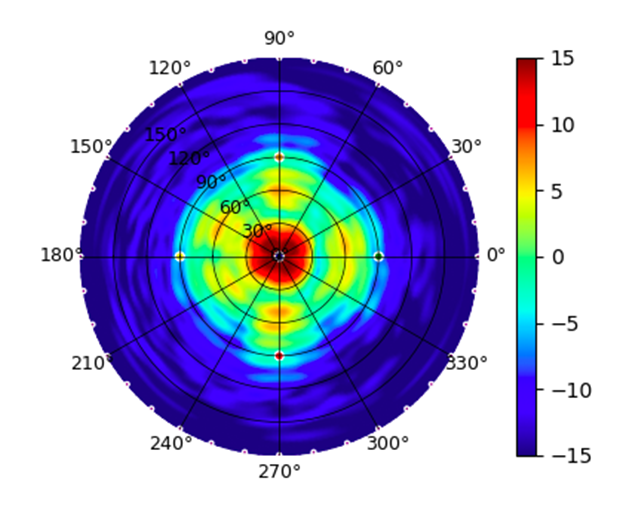

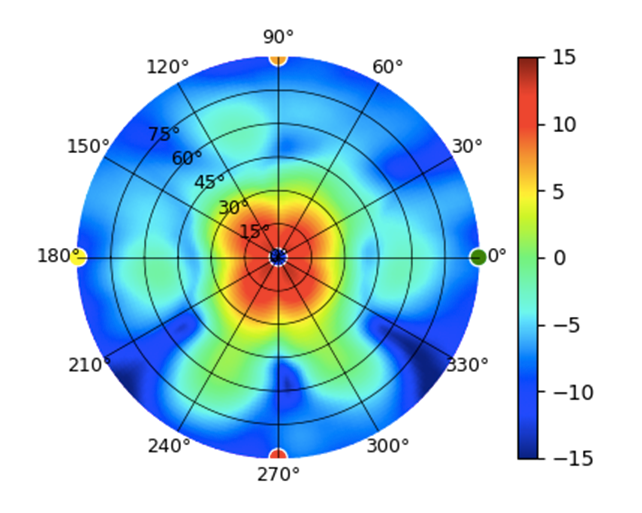

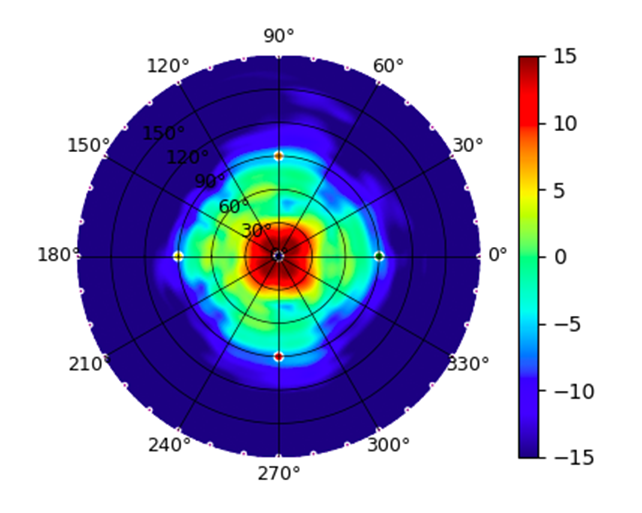

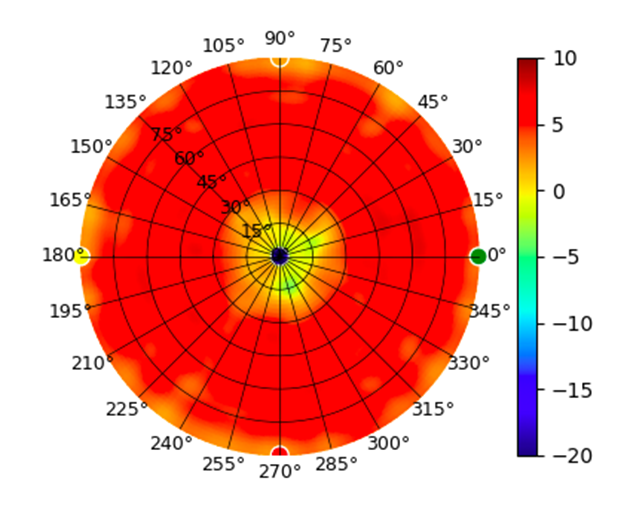

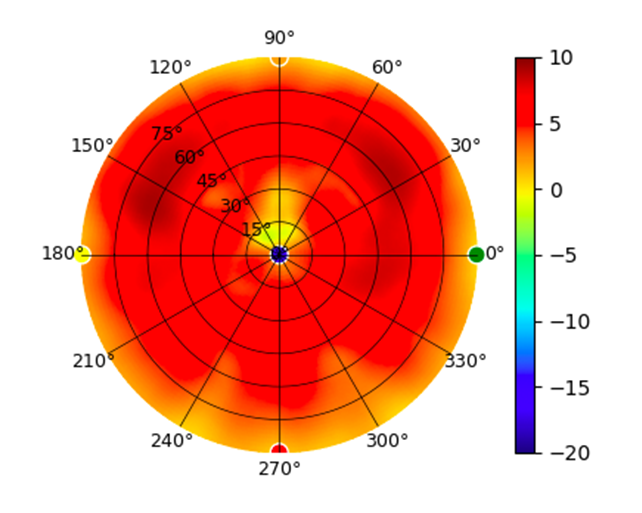

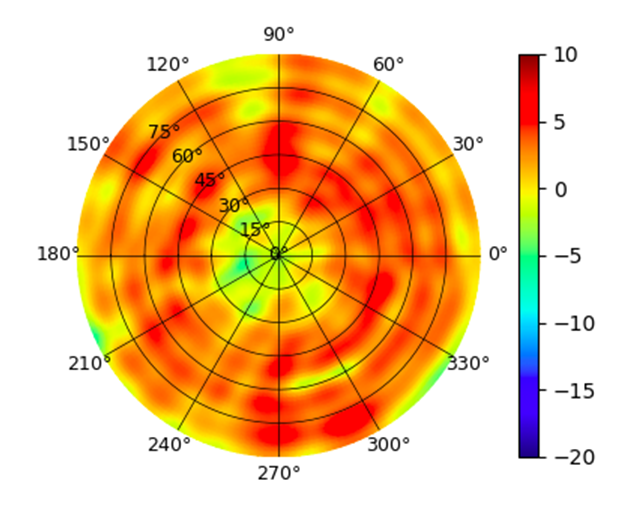

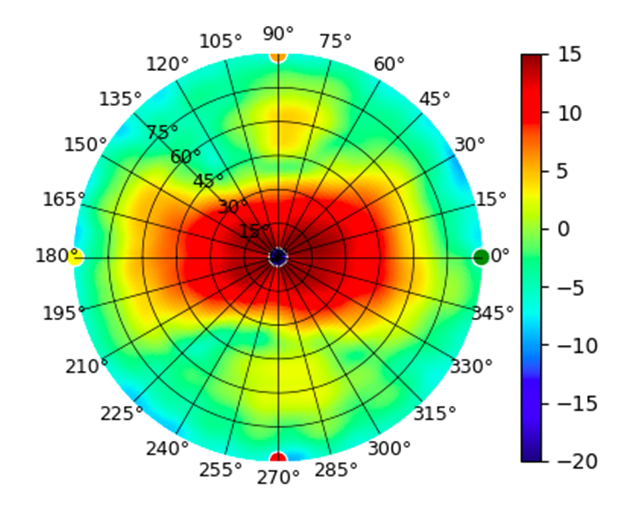

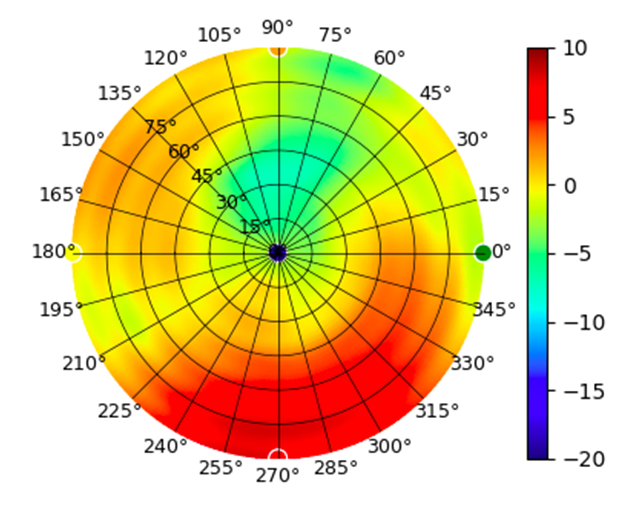

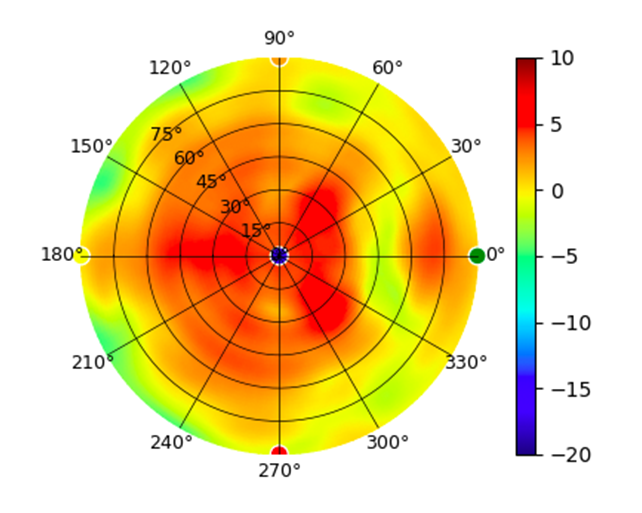

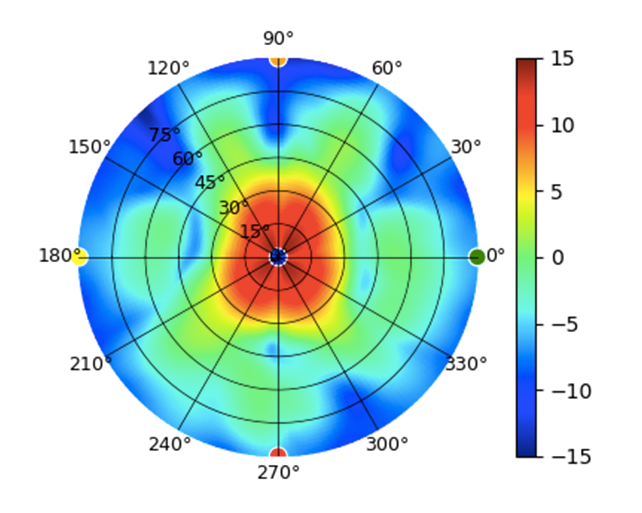

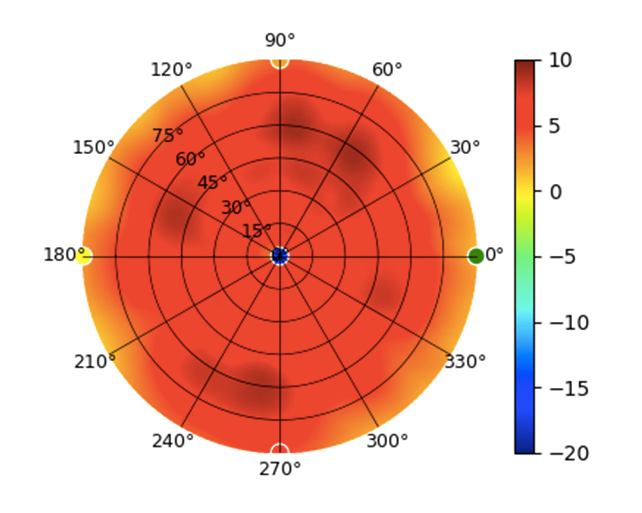

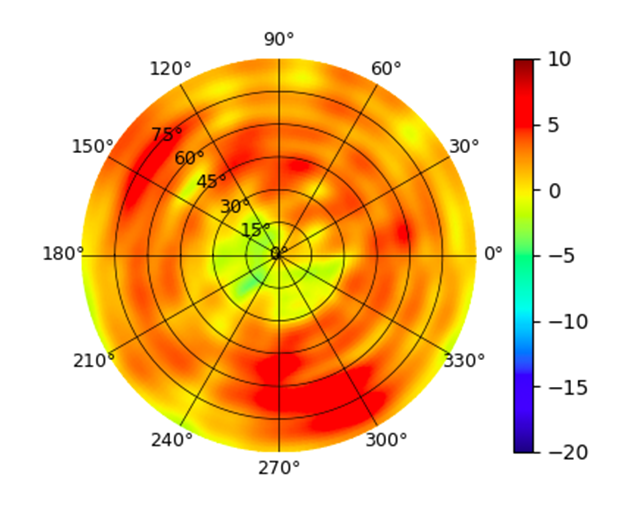

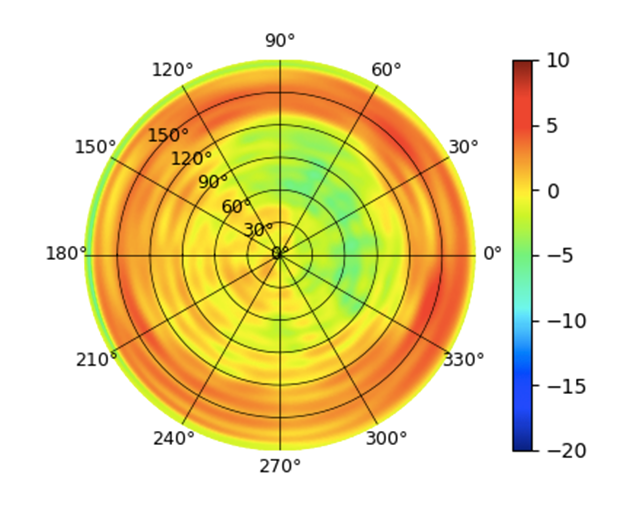

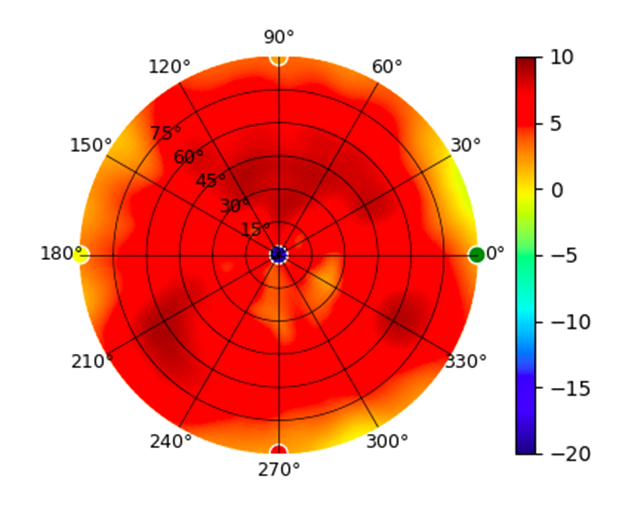

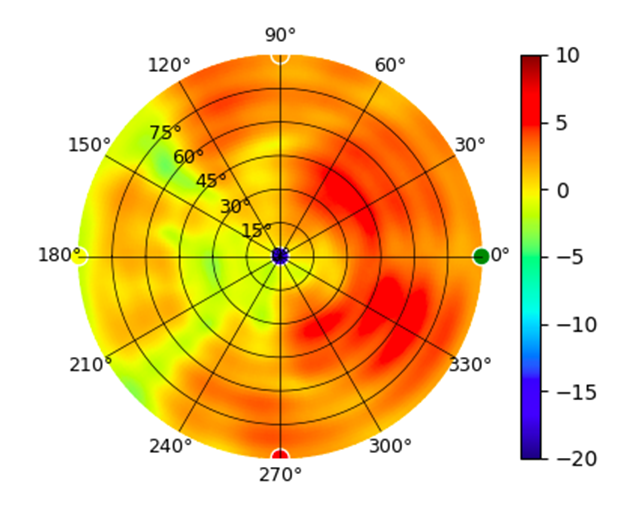

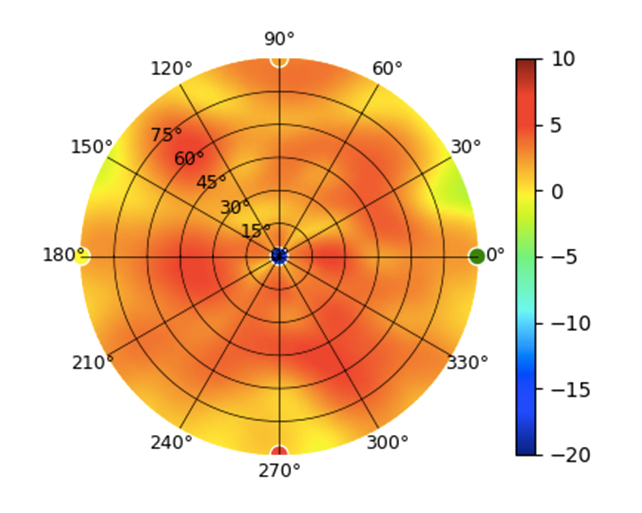

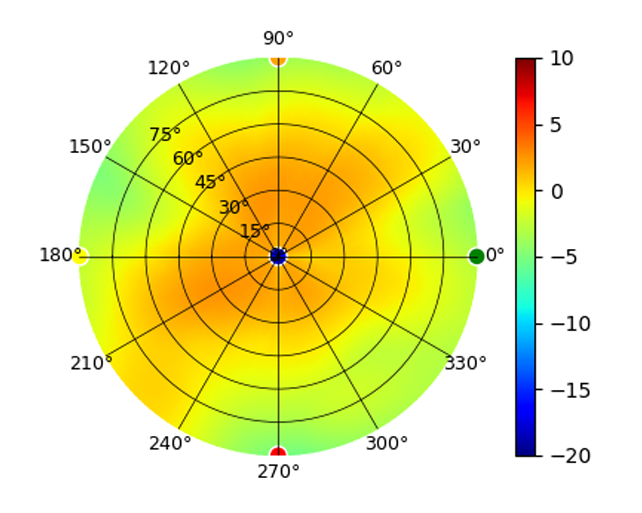

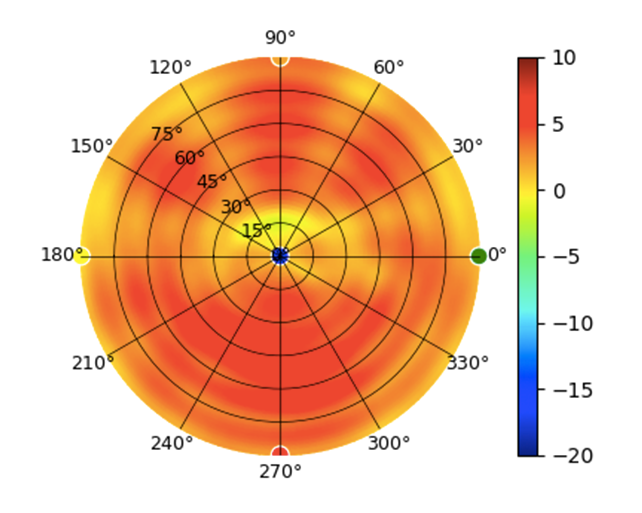

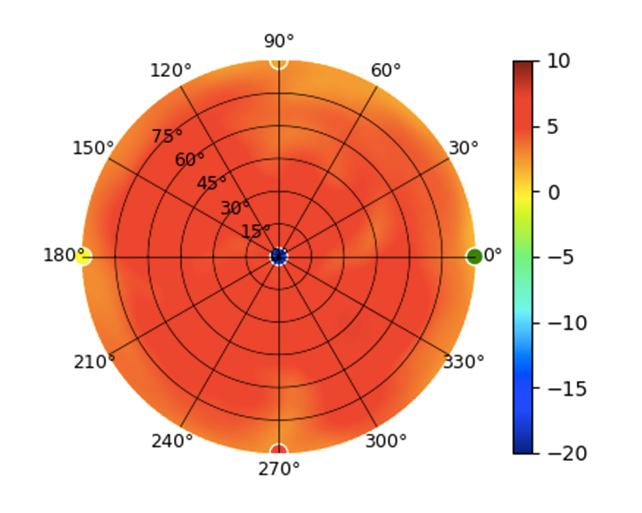

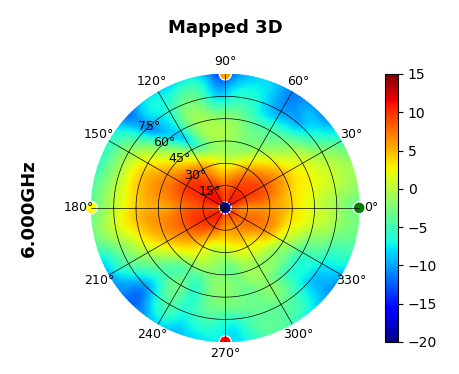

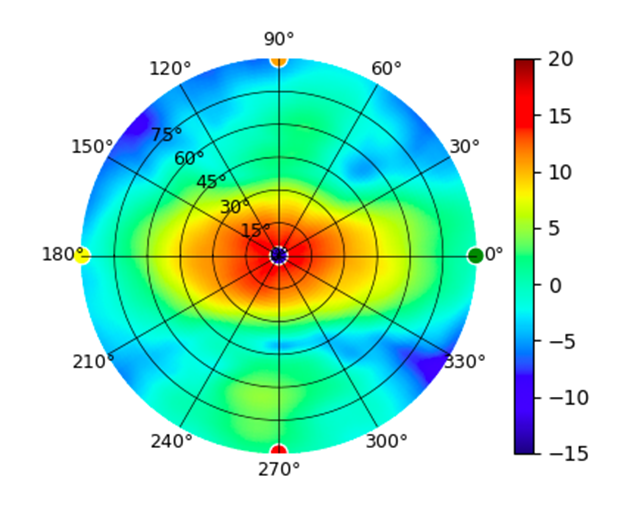

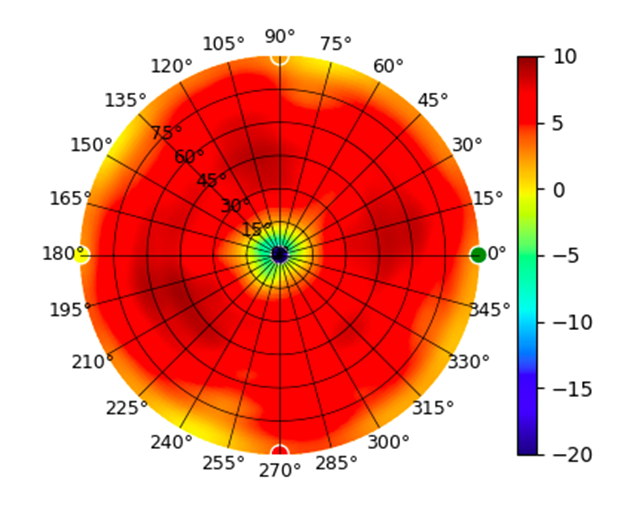

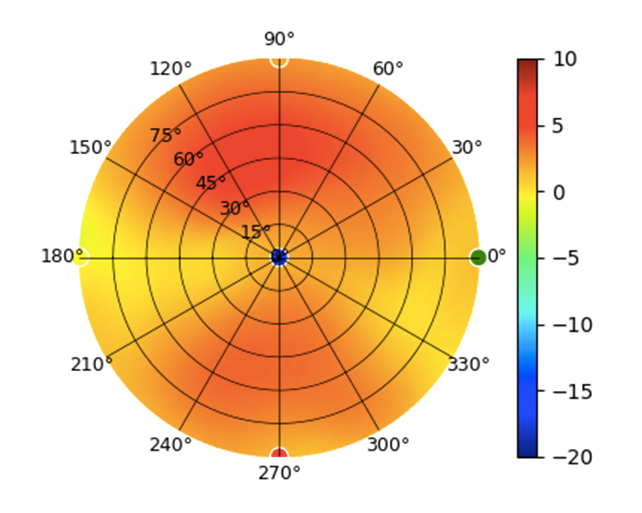

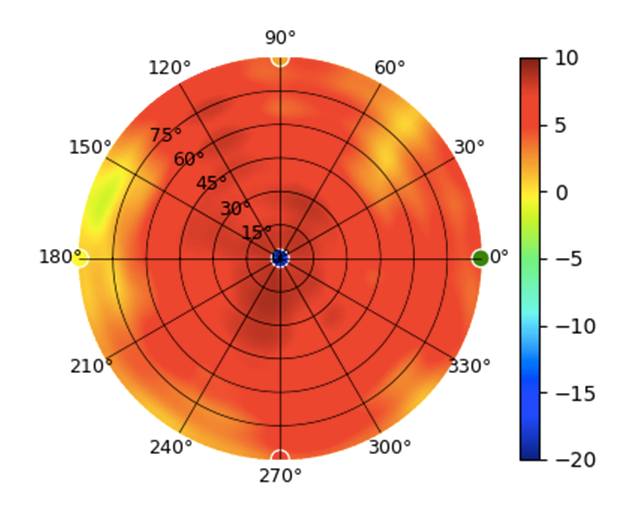

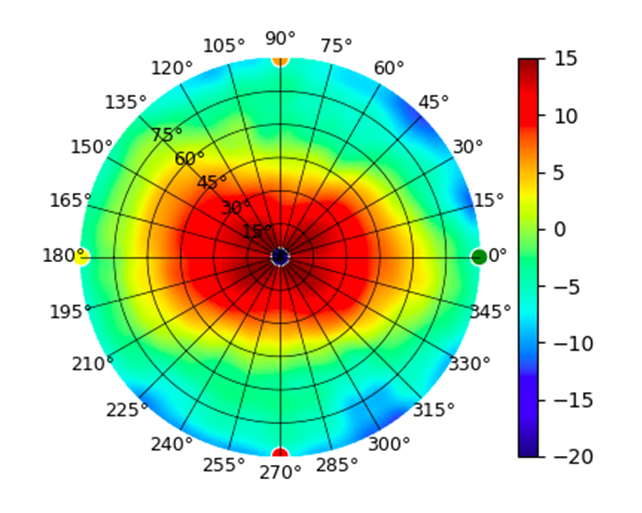

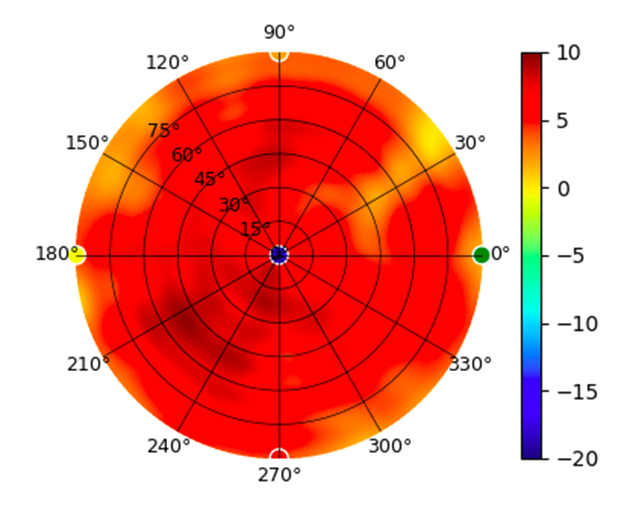

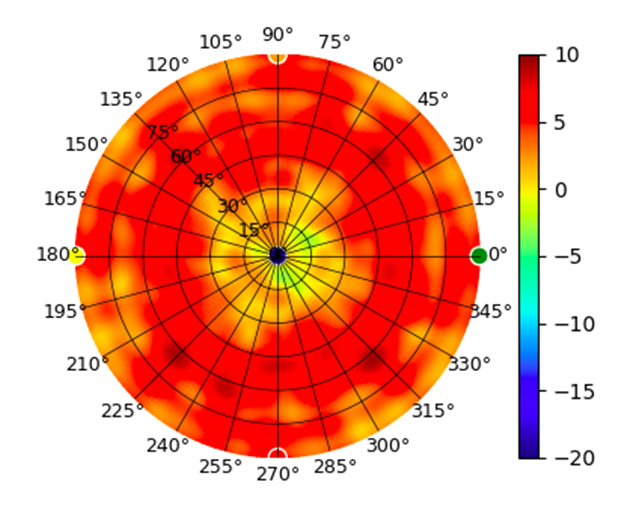

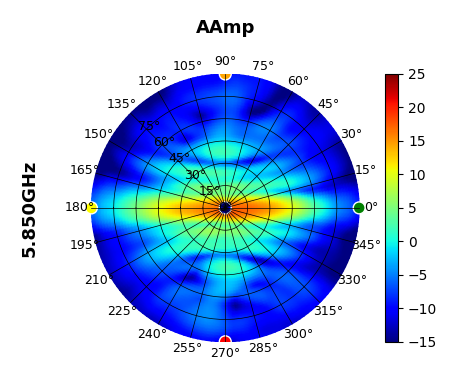

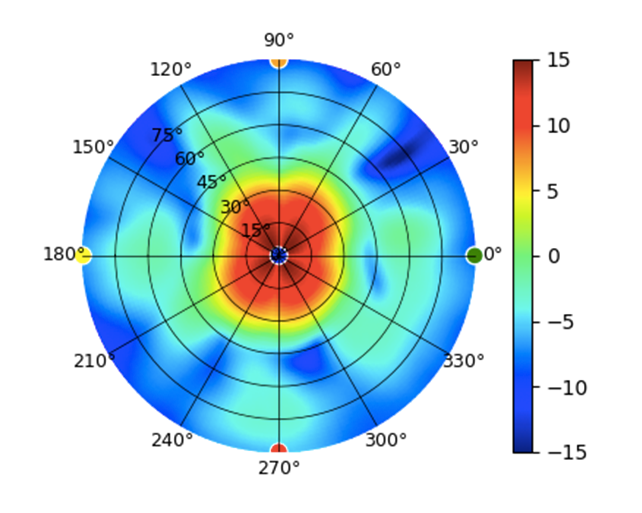

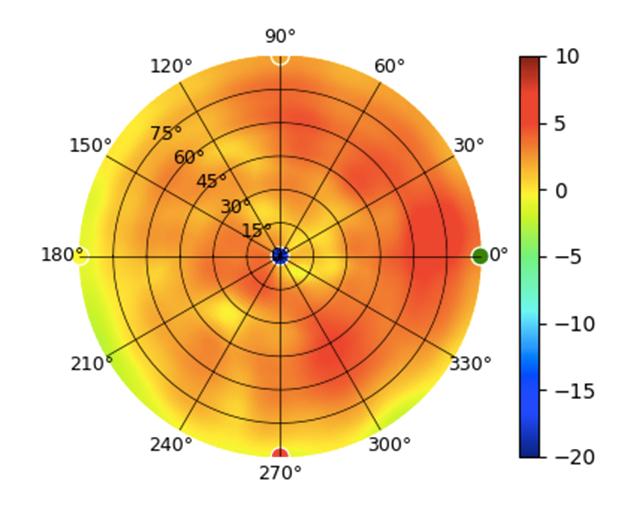

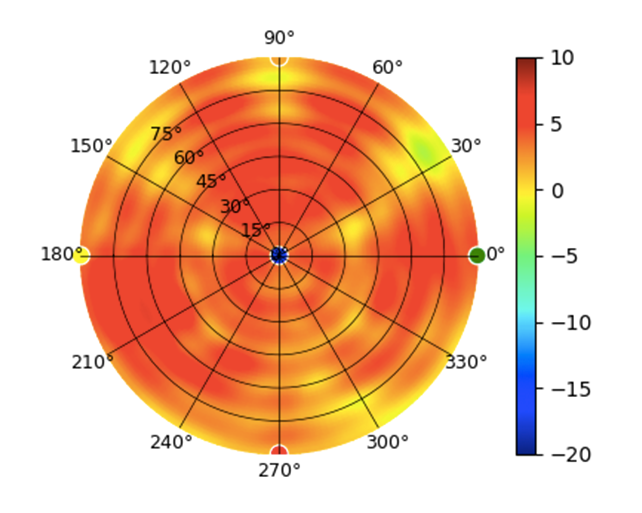

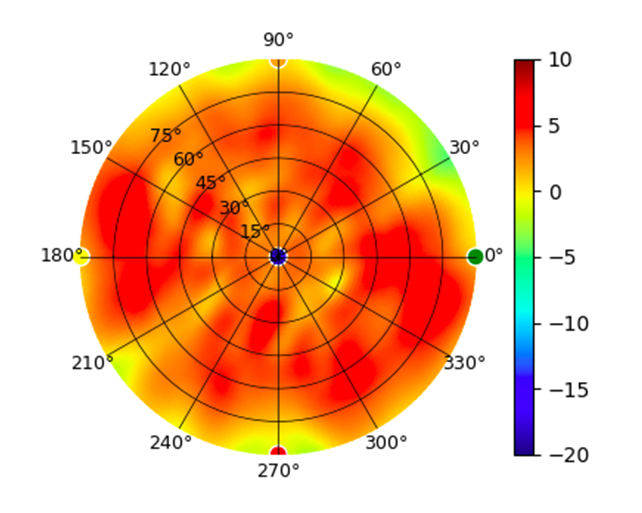

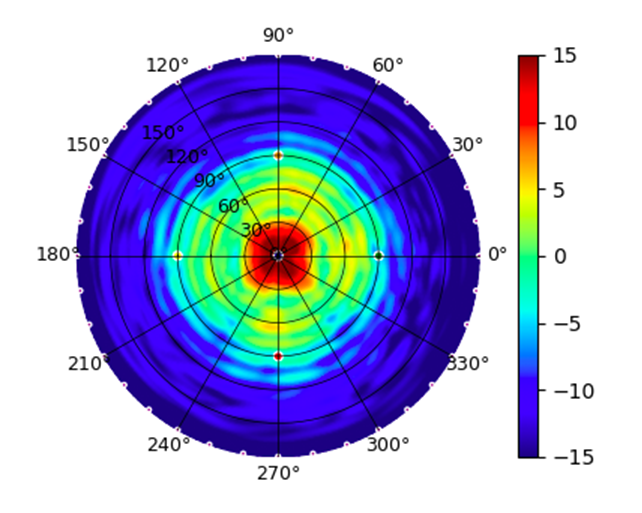

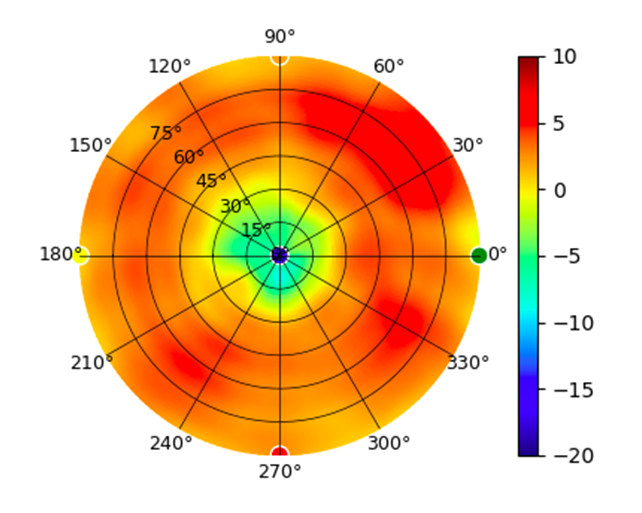

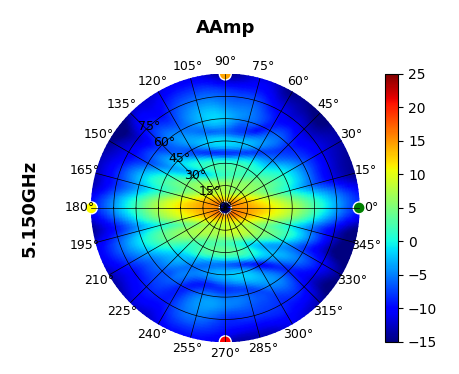

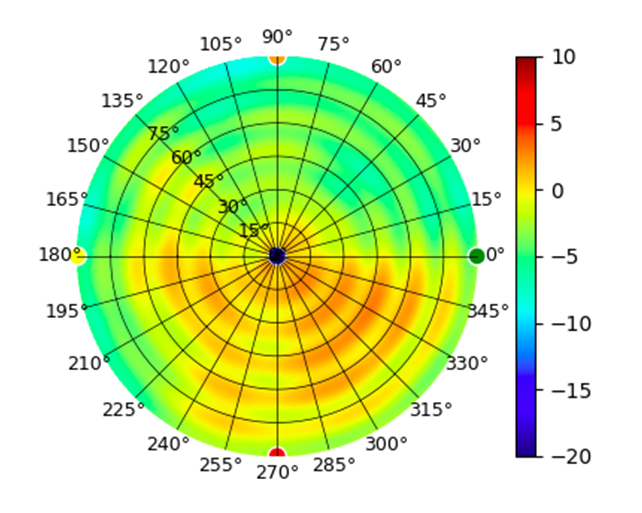

半径上逐渐增加的度数表示“仰角”，0° 表示在 AP 正下方的天线增益，90° 表示水平面的天线增益。圆周上的度数代表“方位角”。也就是说，当安装在头顶时，AP 的左/右/前/后。

比较图表

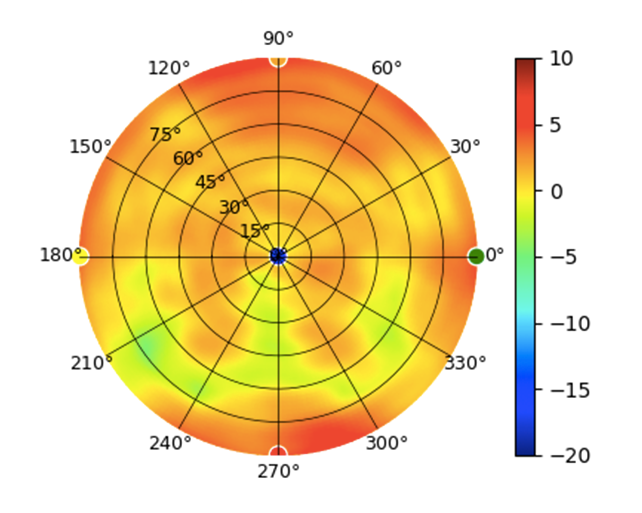

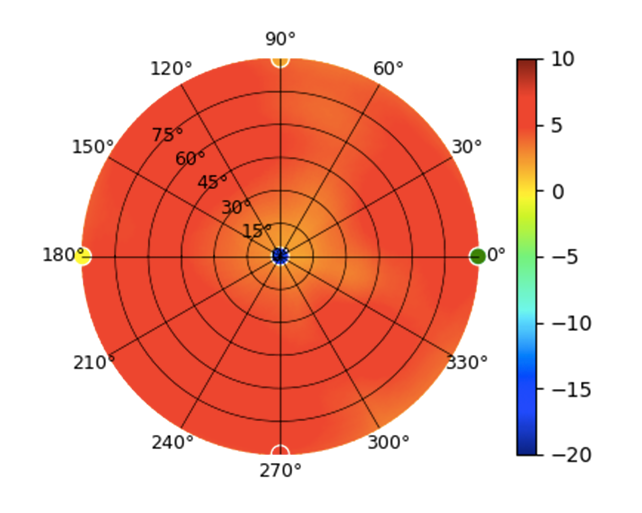

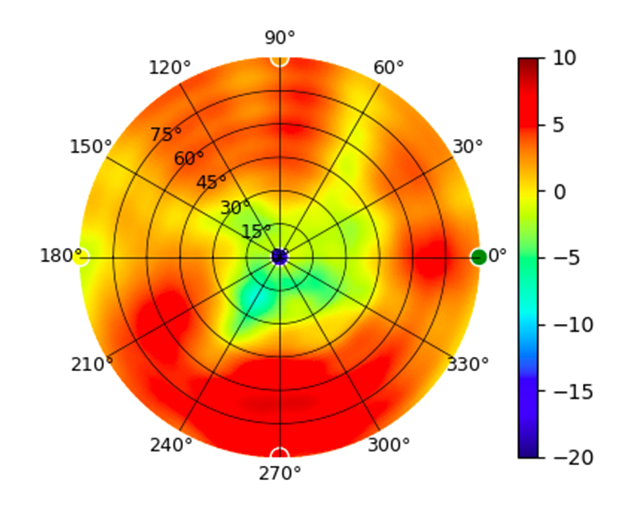

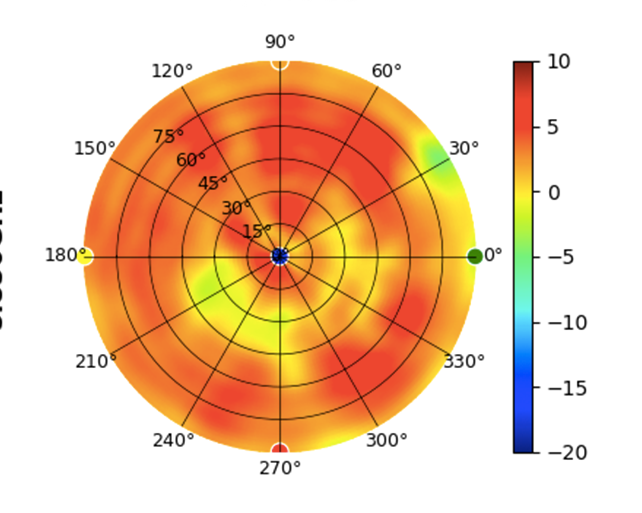

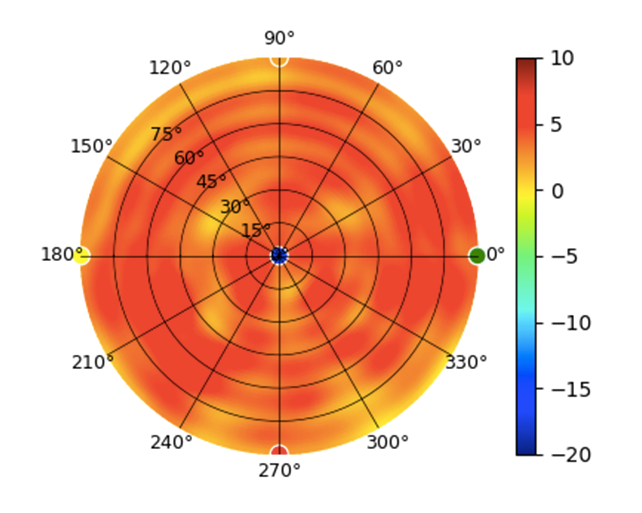

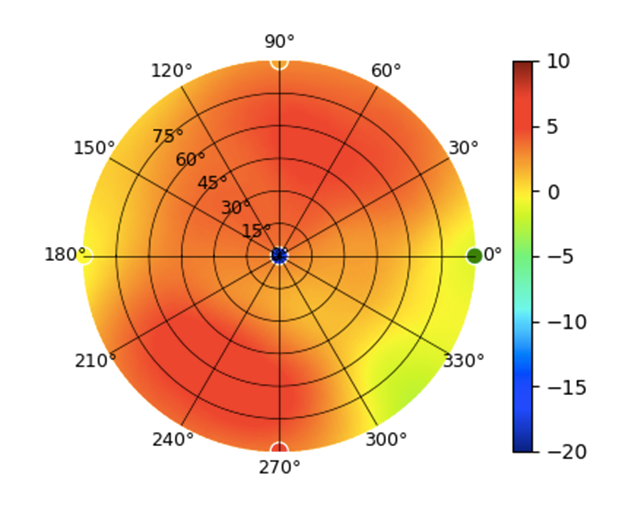

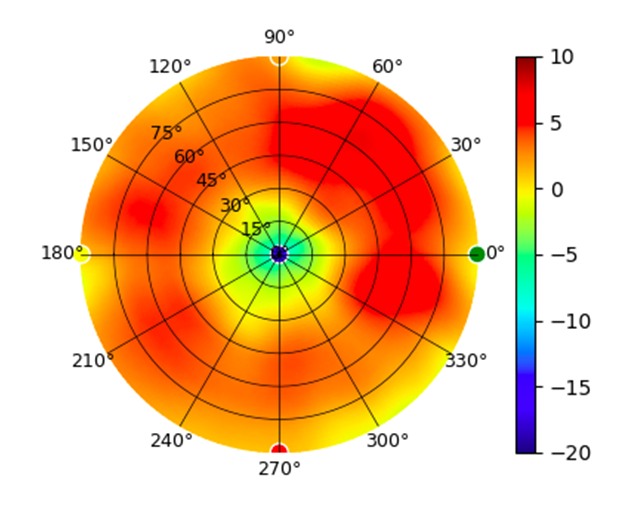

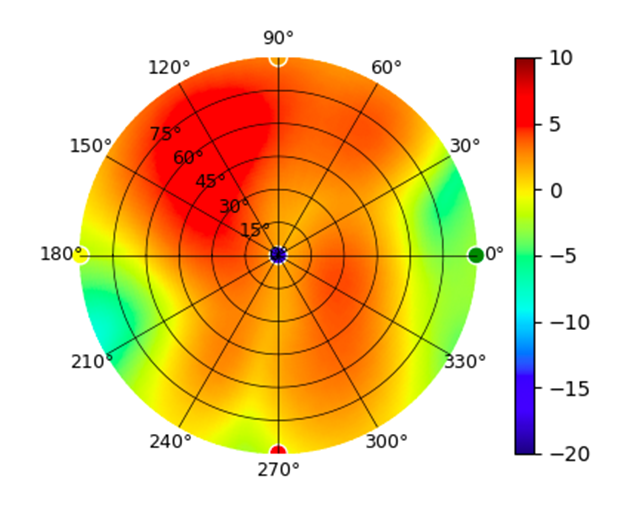

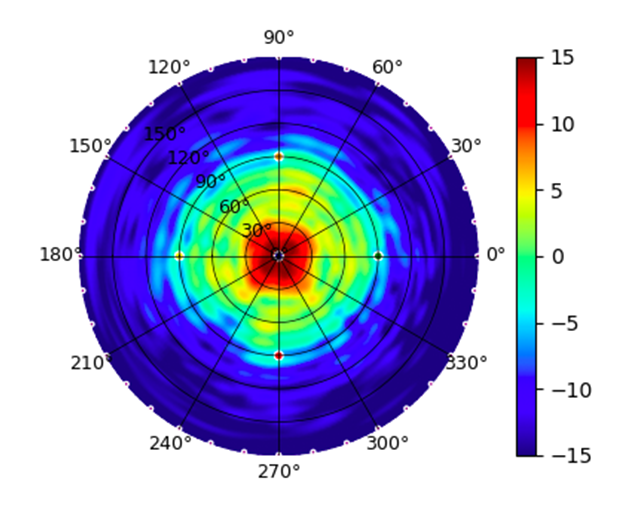

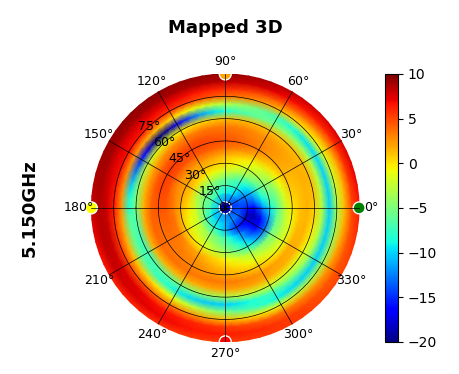

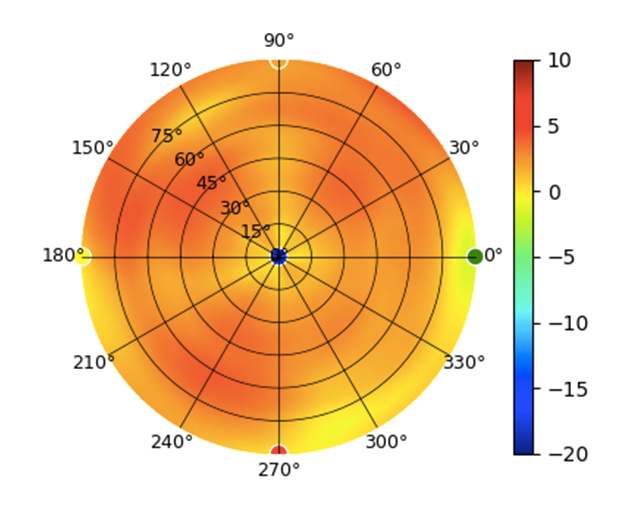

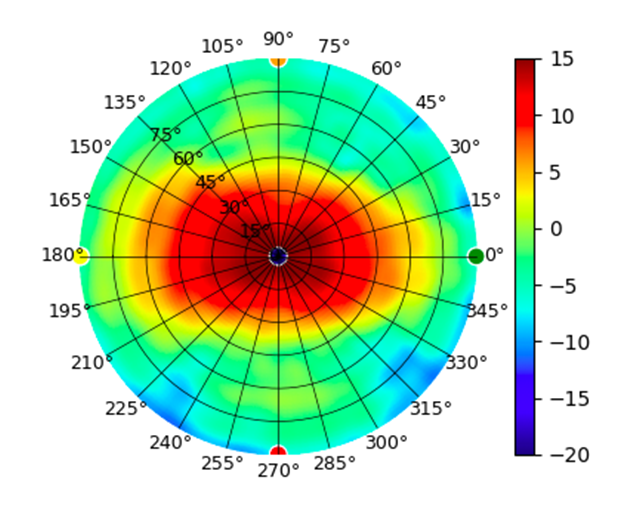

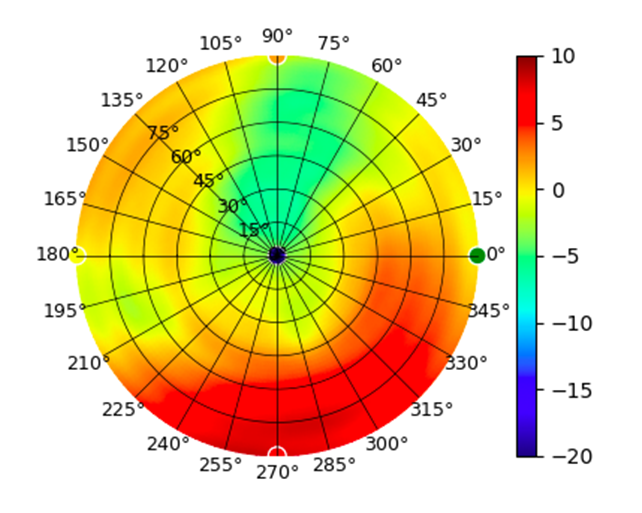

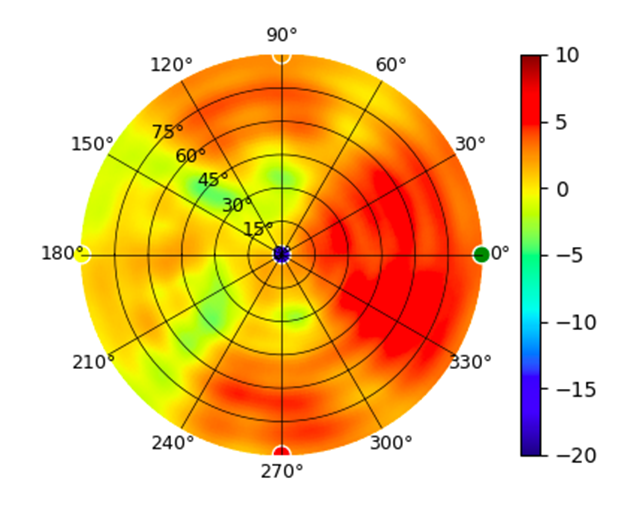

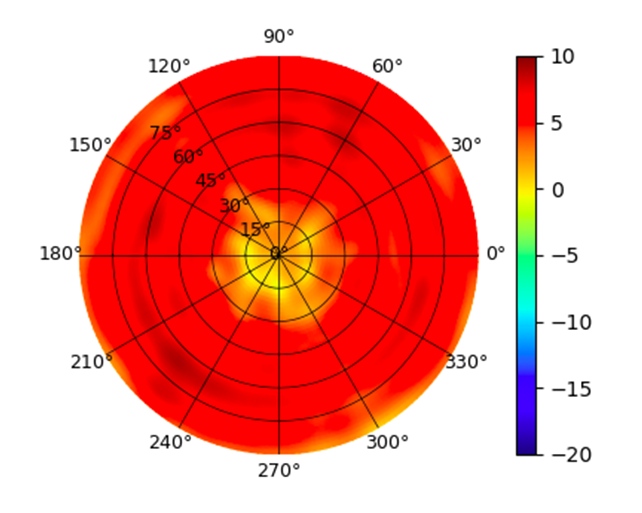

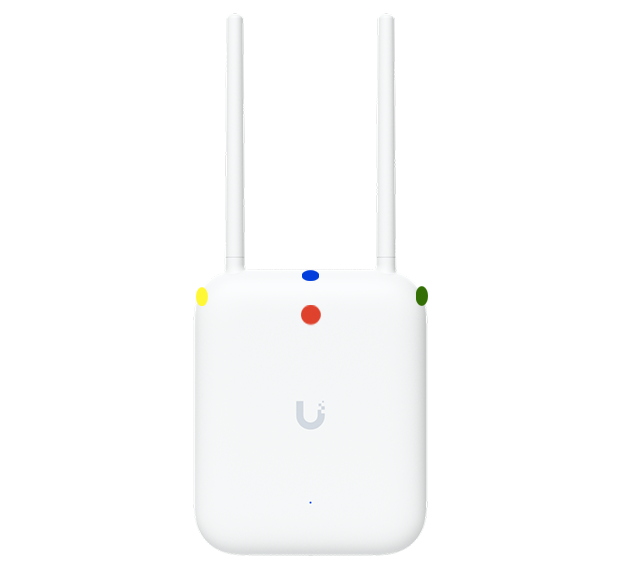

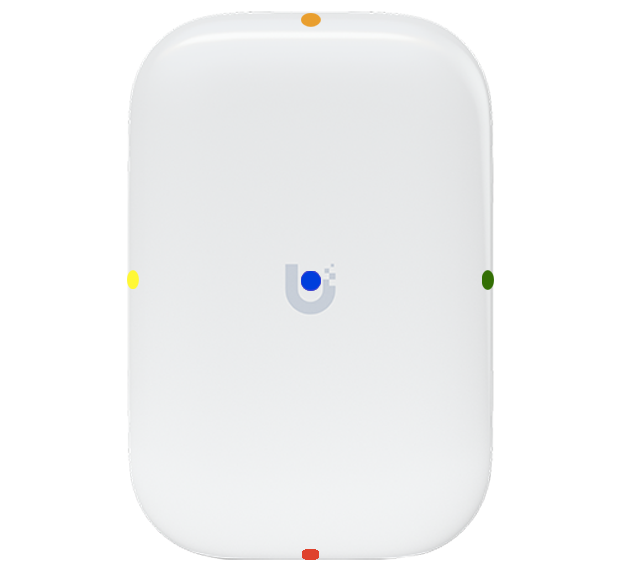

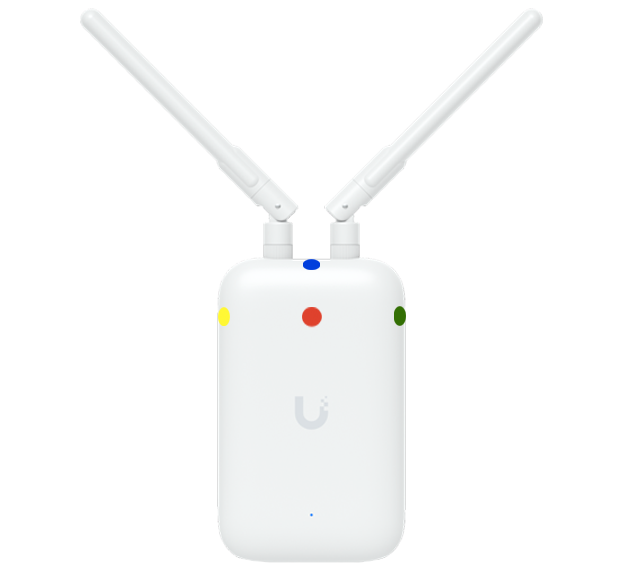

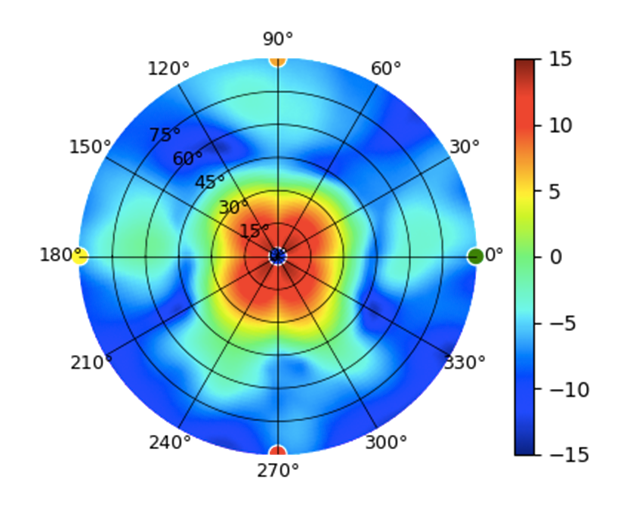

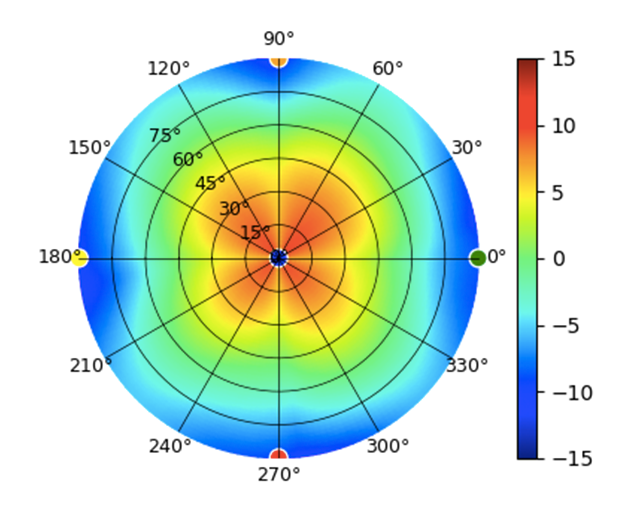

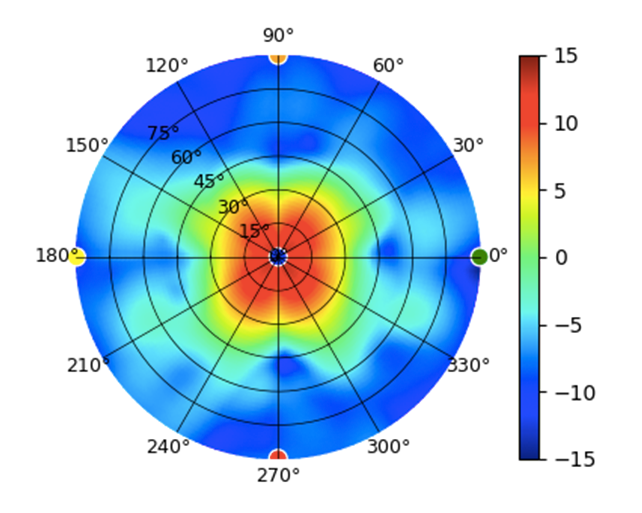

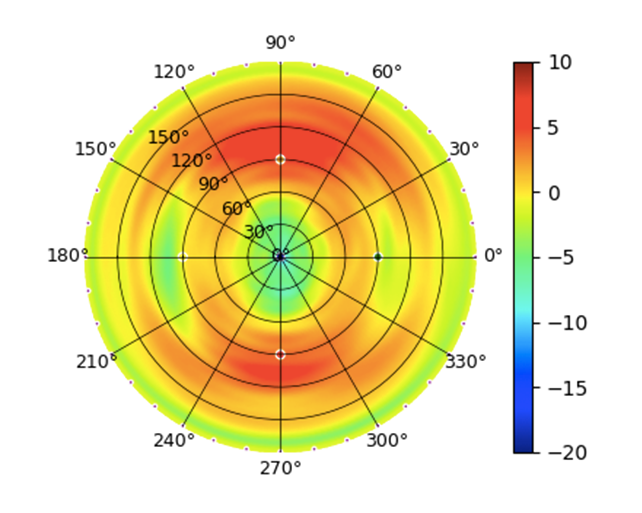

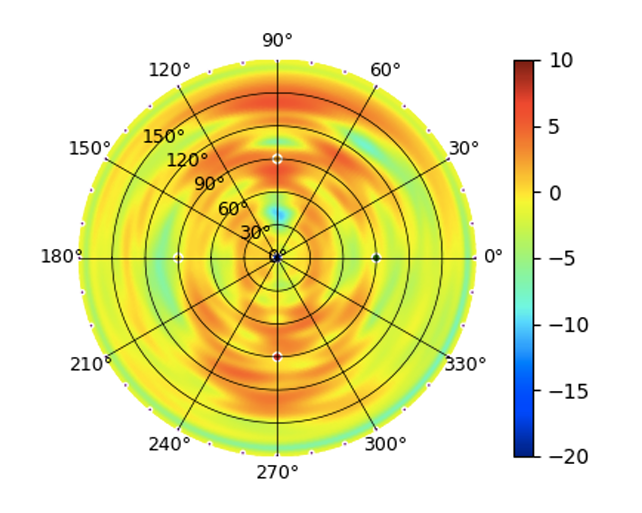

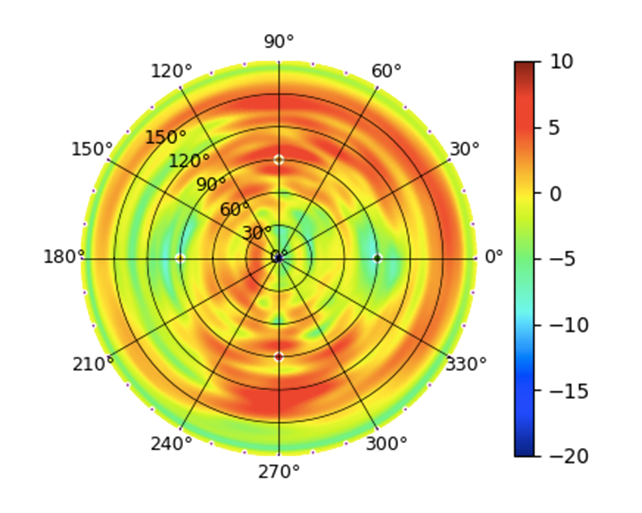

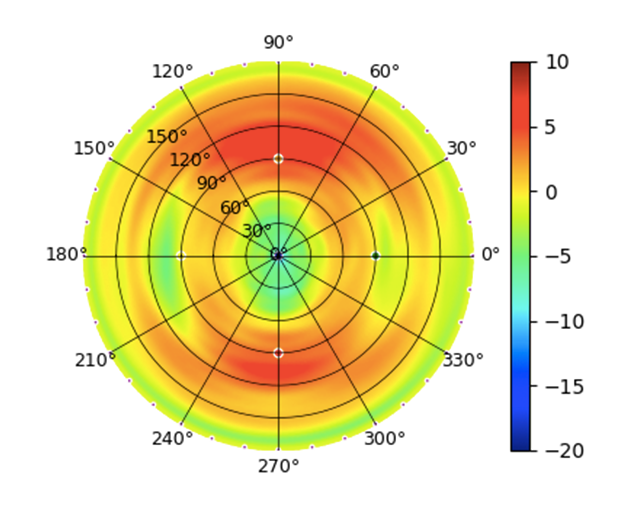

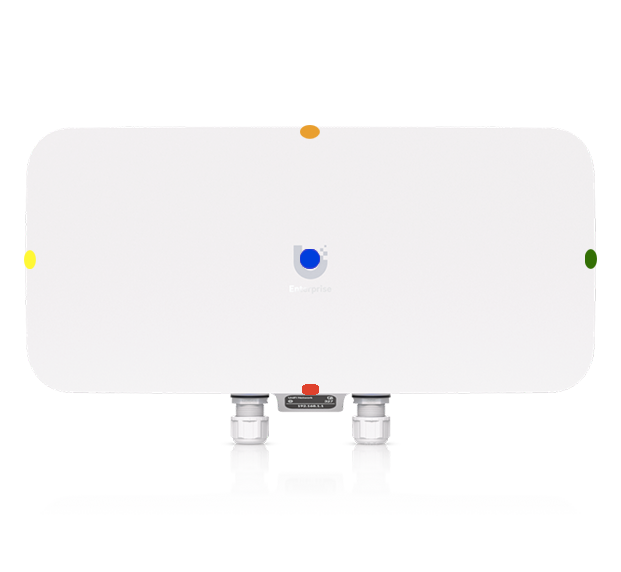

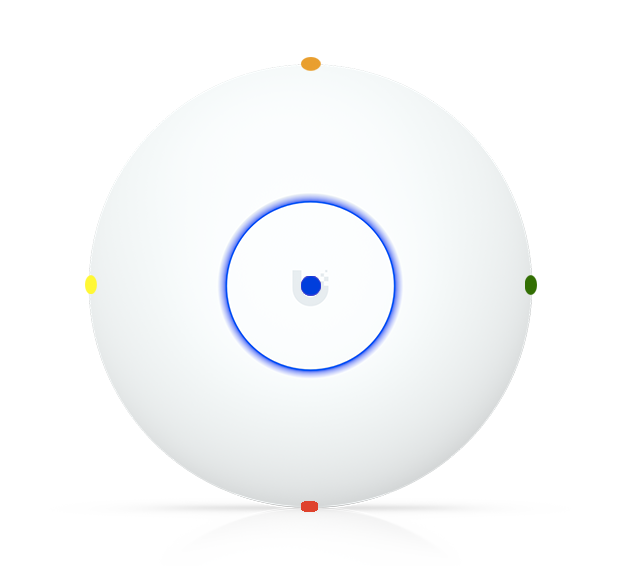

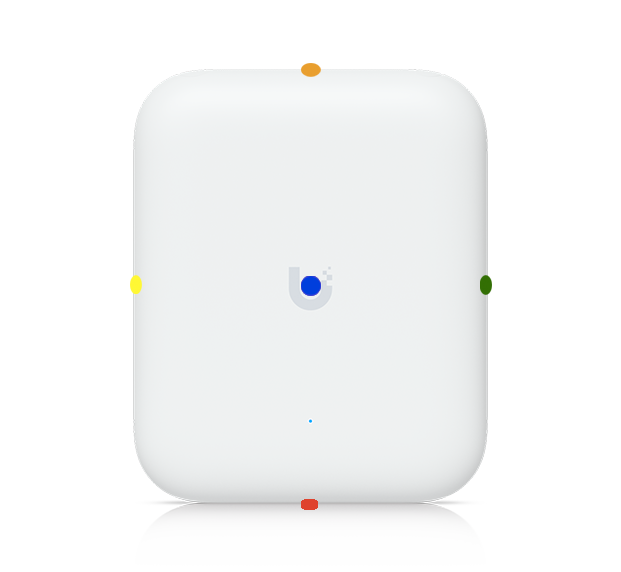

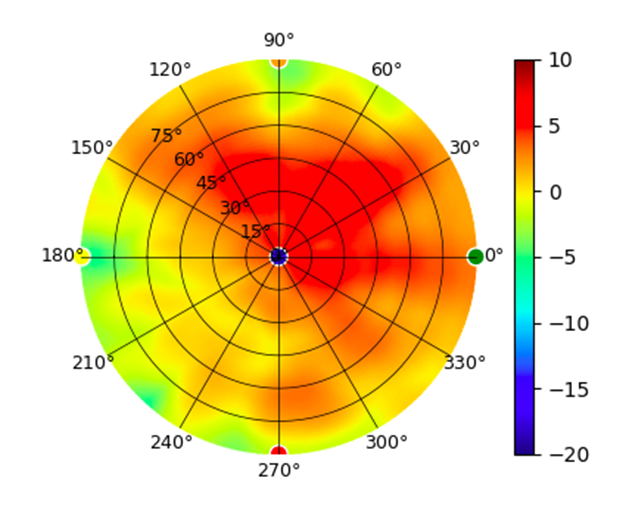

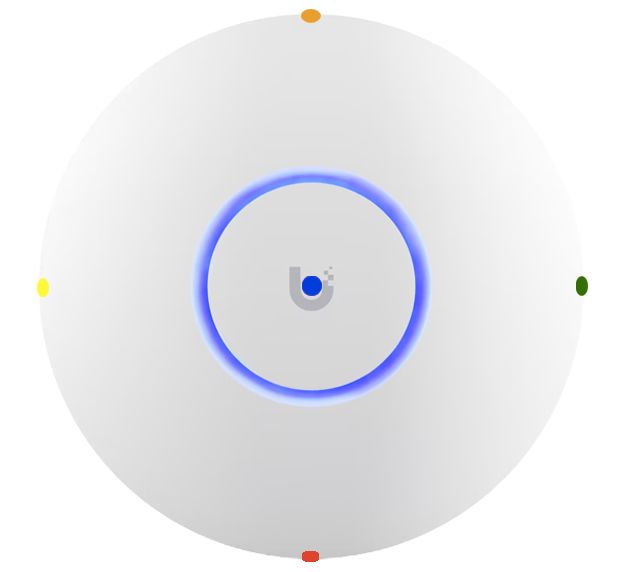

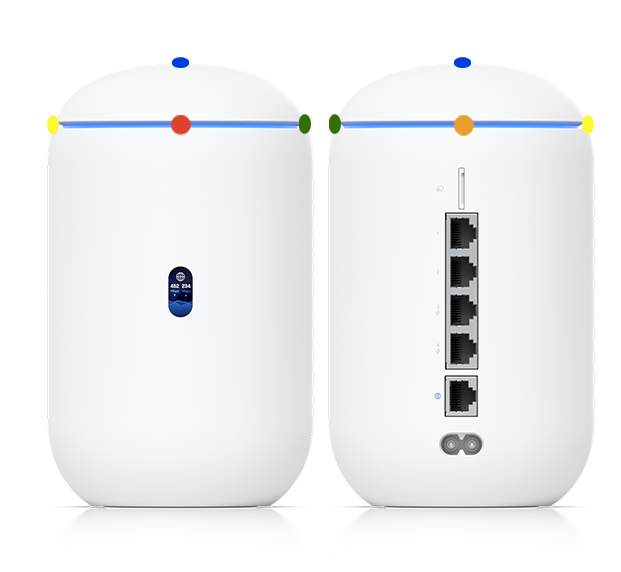

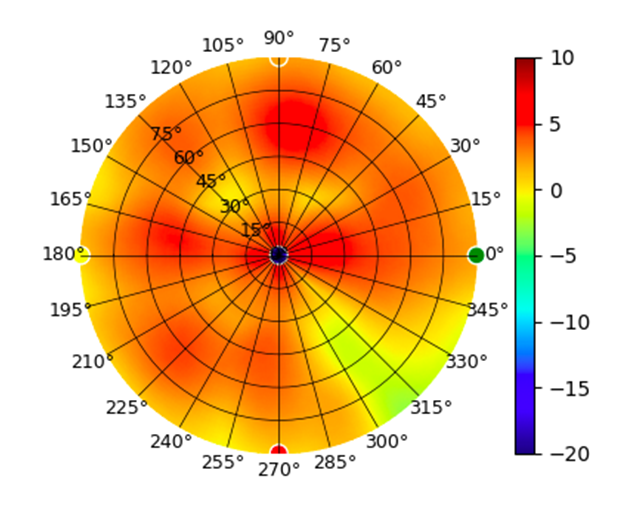

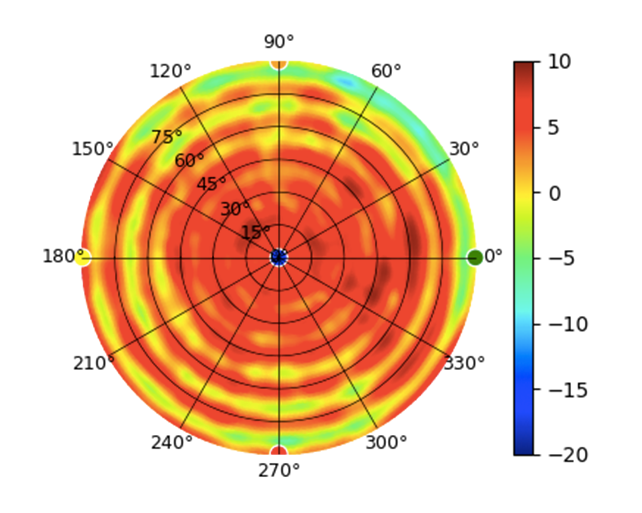

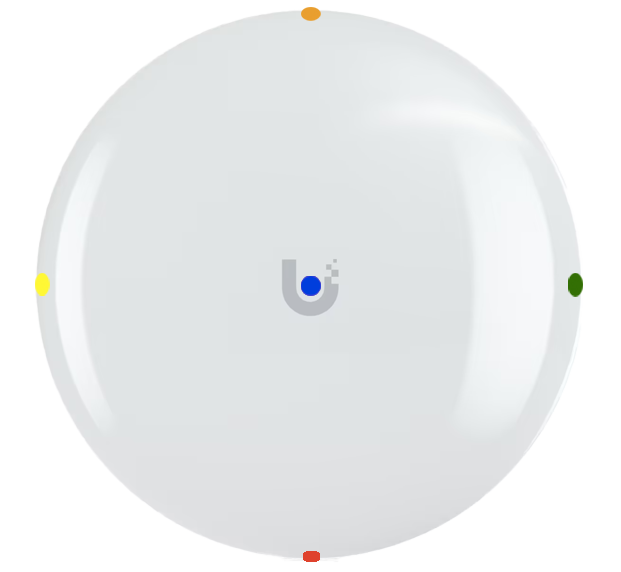

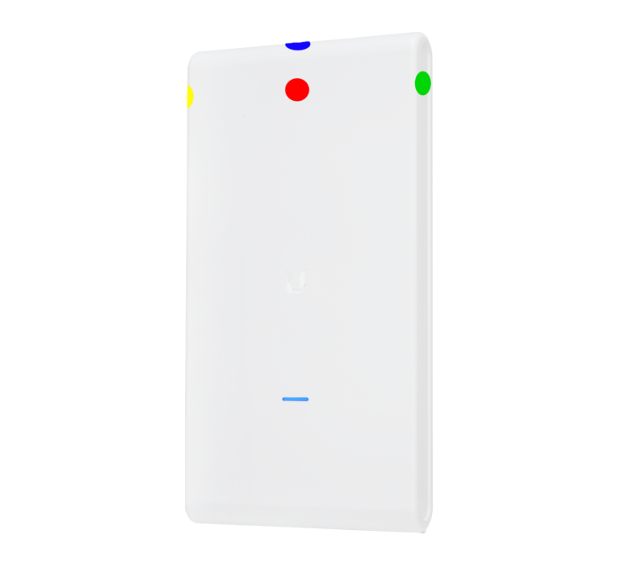

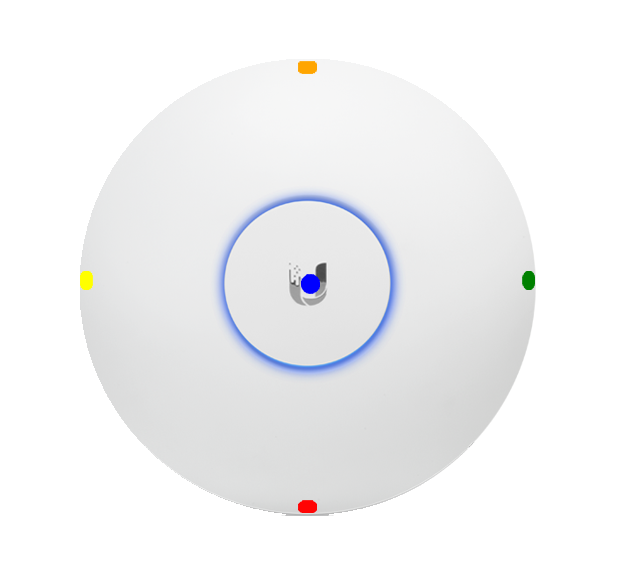

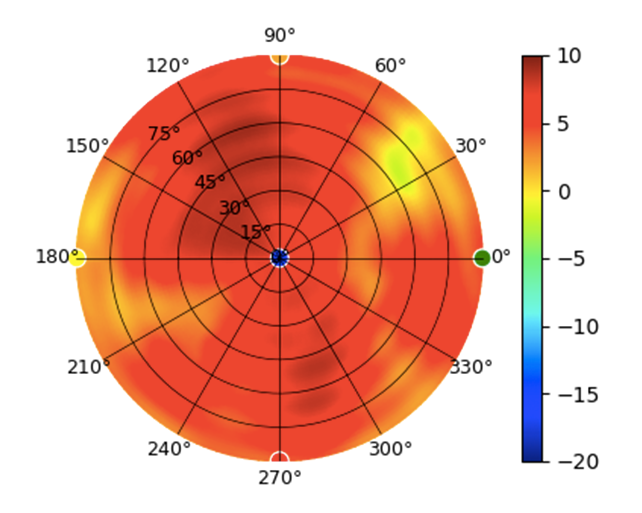

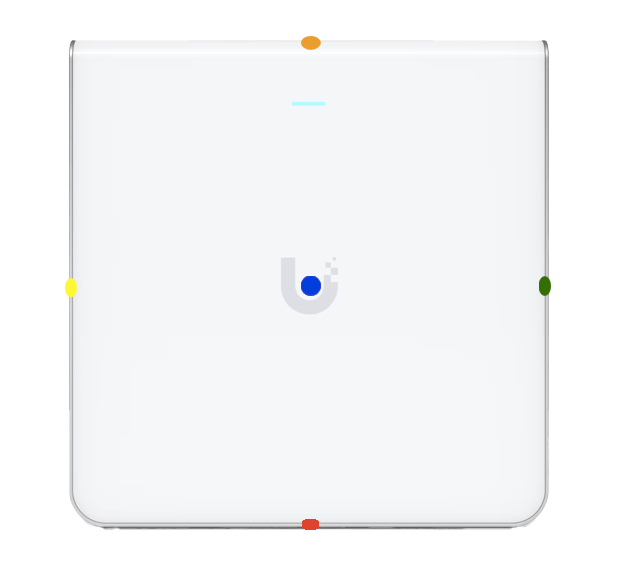

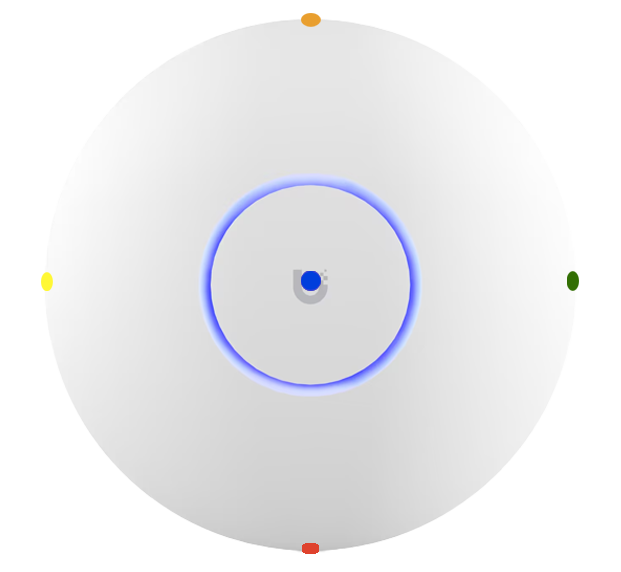

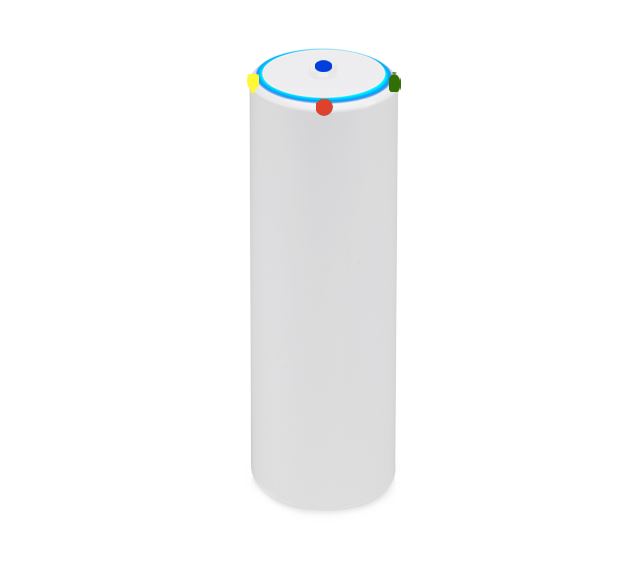

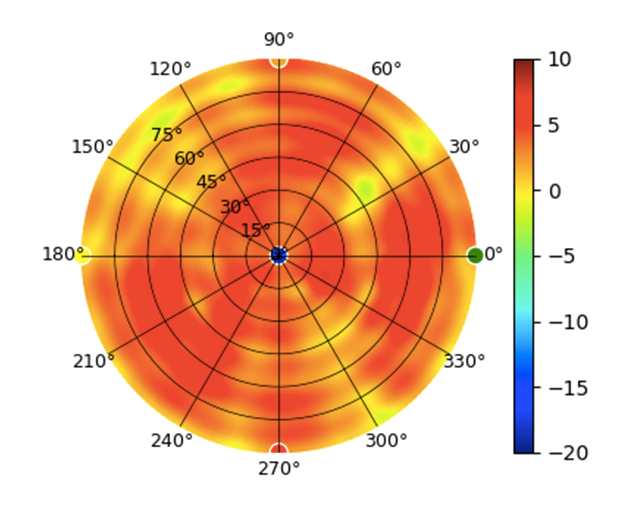

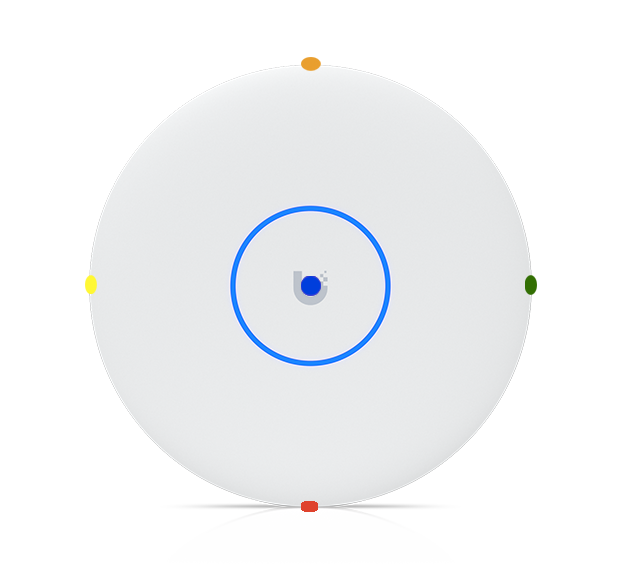

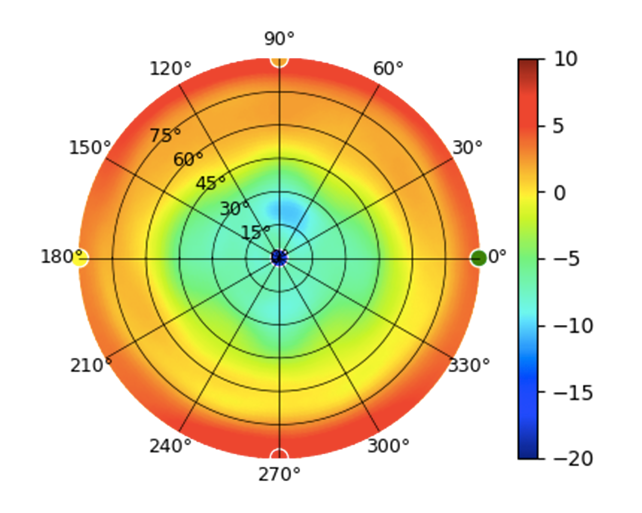

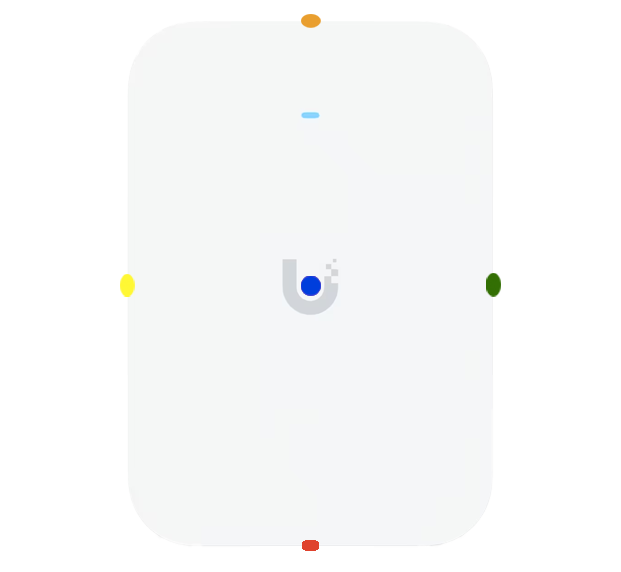

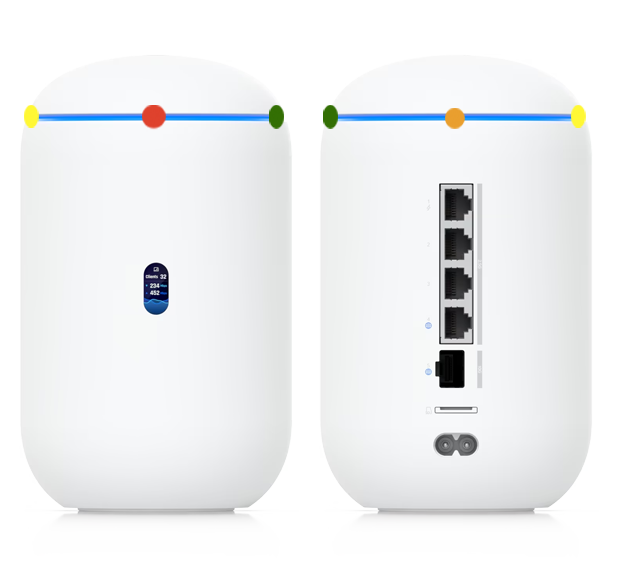

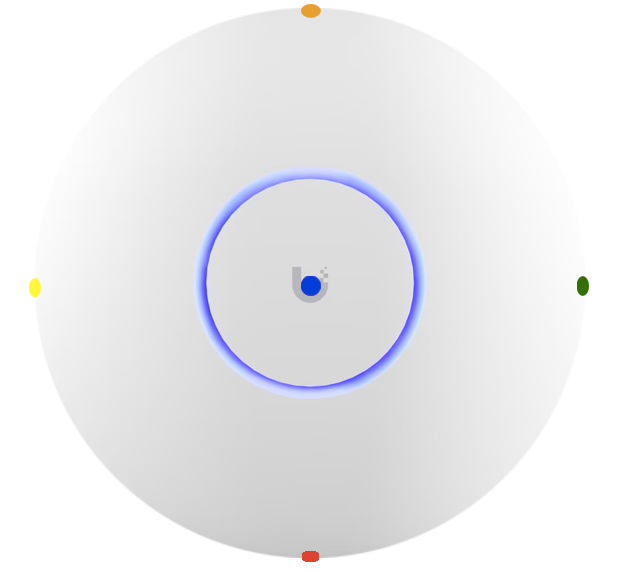

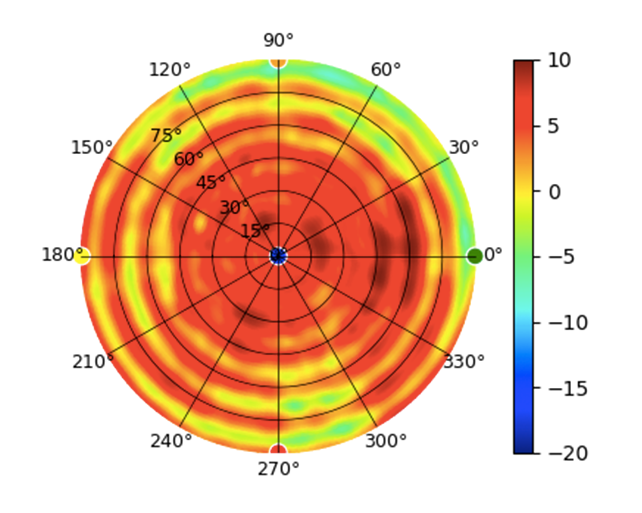

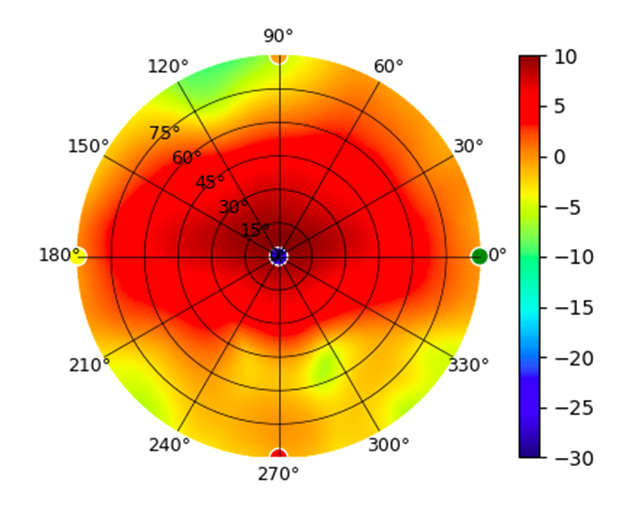

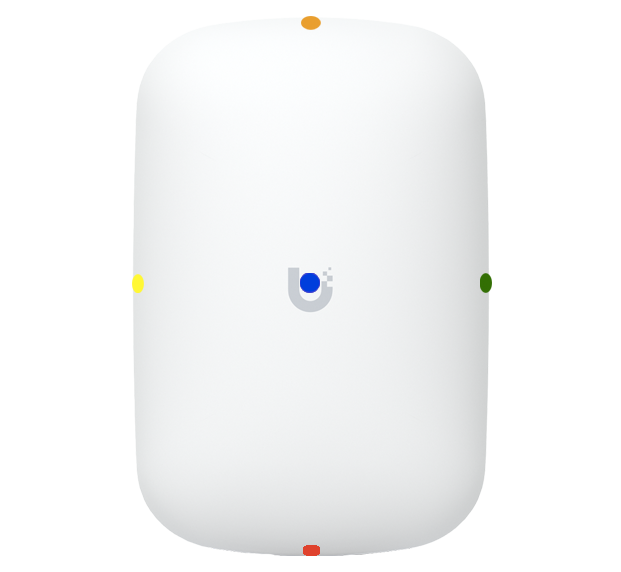

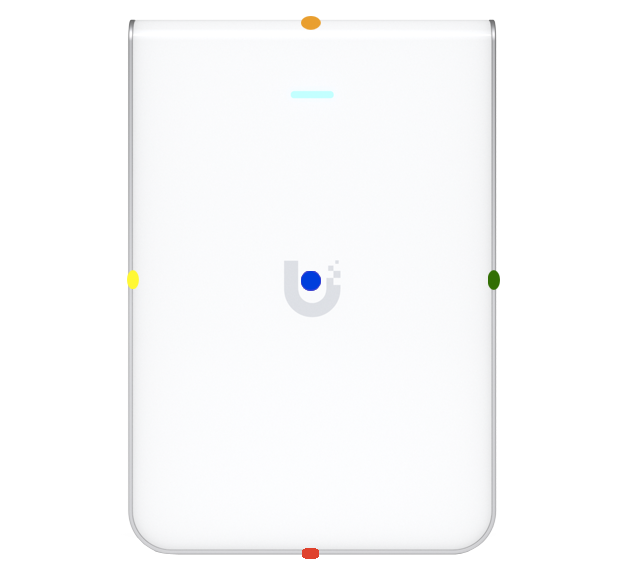

使用此表比较每个 UAP 的辐射方位。 第一列的辐射图中，各个彩色点对应实际设备中的相应位置。 请注意，图中的彩色点可能位于外围或靠近中心。

注意：下图中不同产品图示比例不同。 请单独参考每个图表，并在比较产品时注意比例。

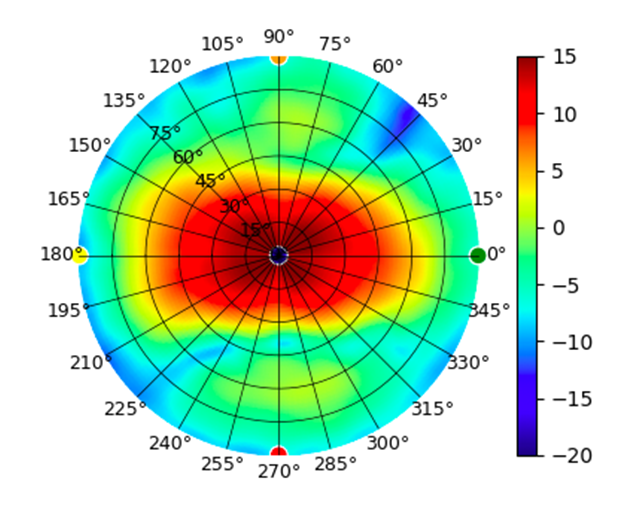

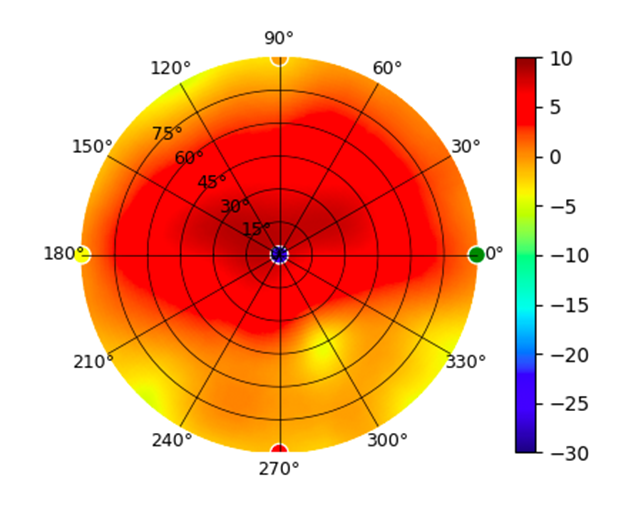

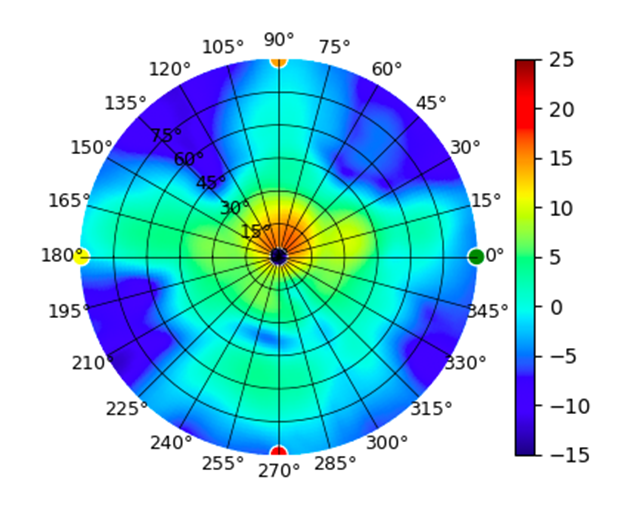

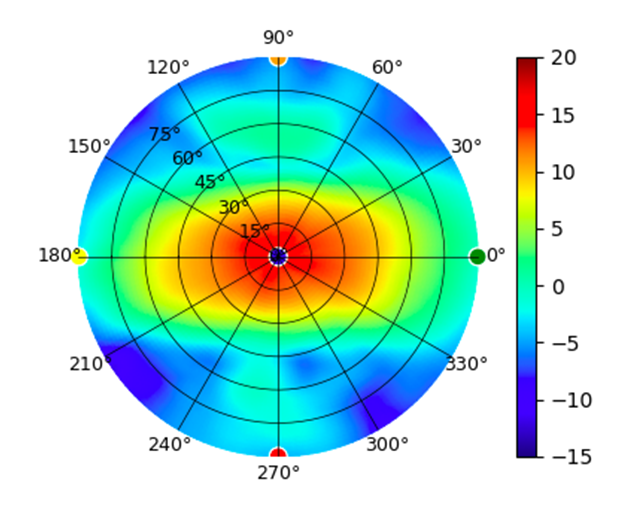

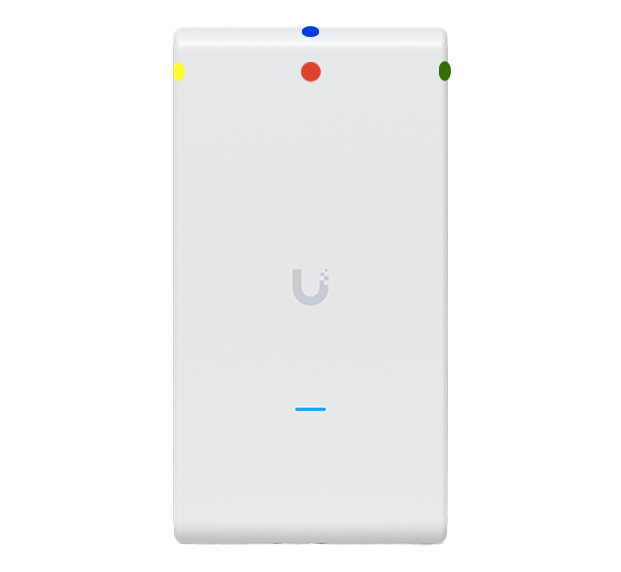

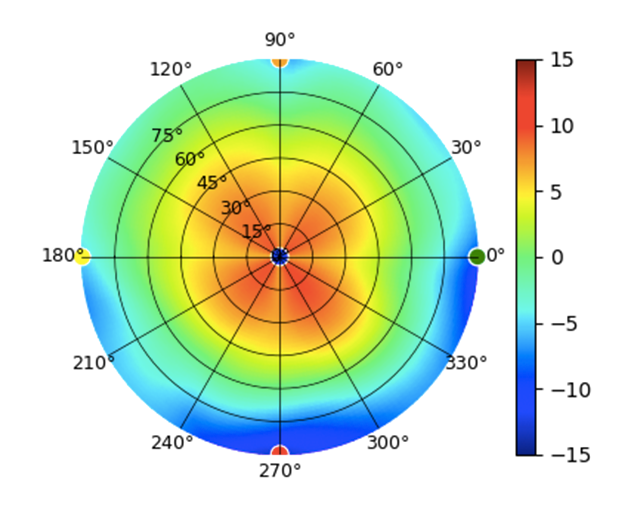

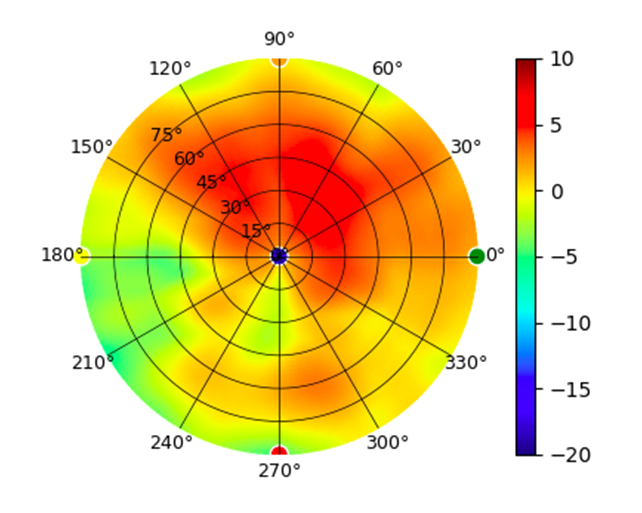

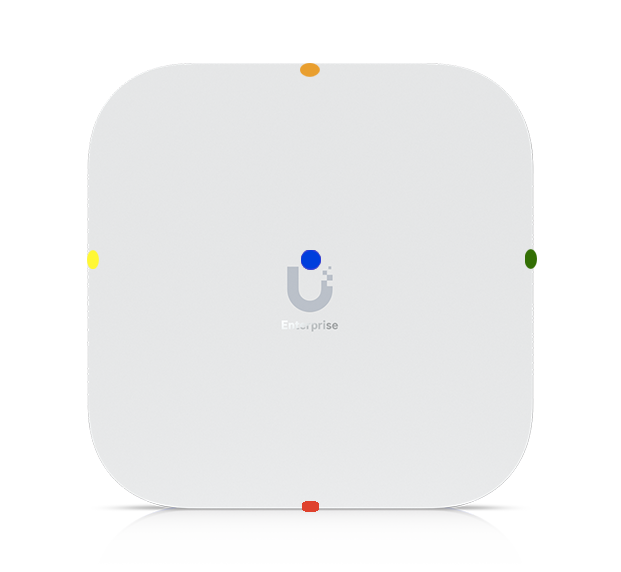

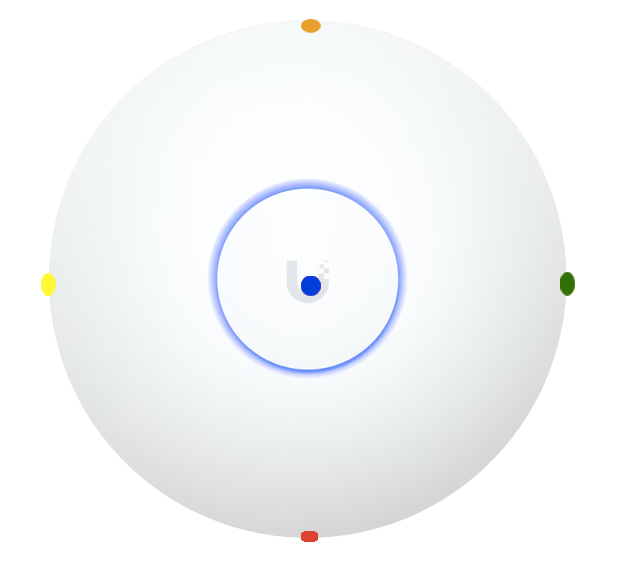

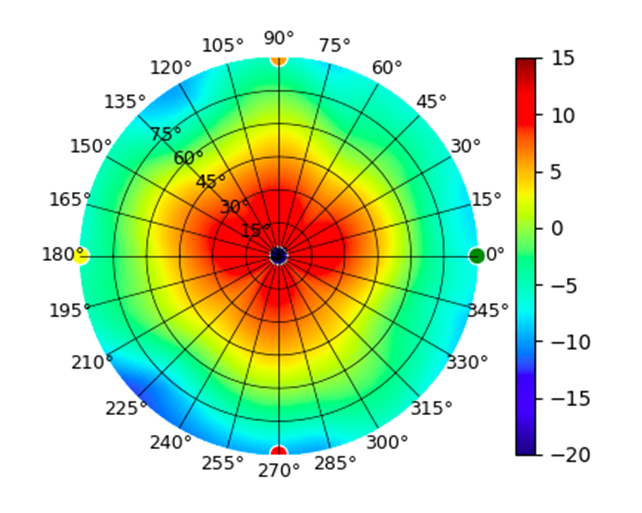

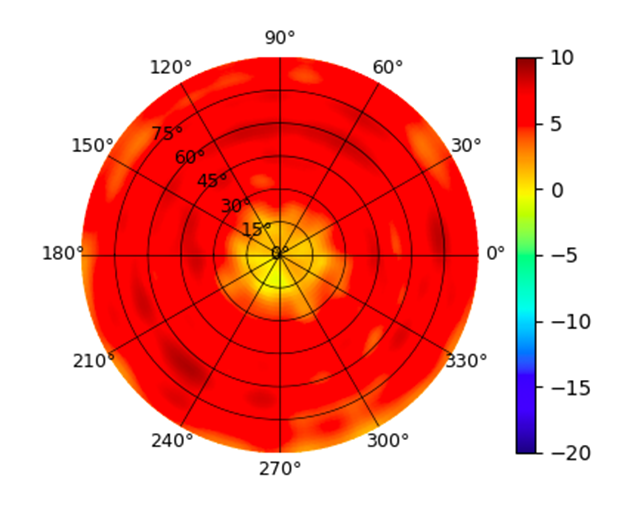

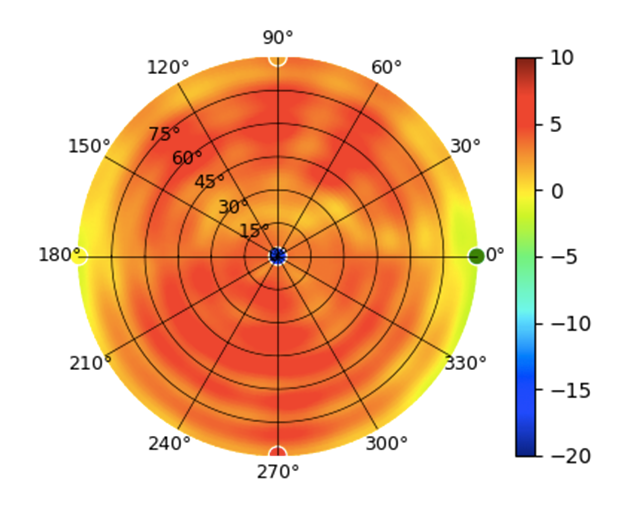

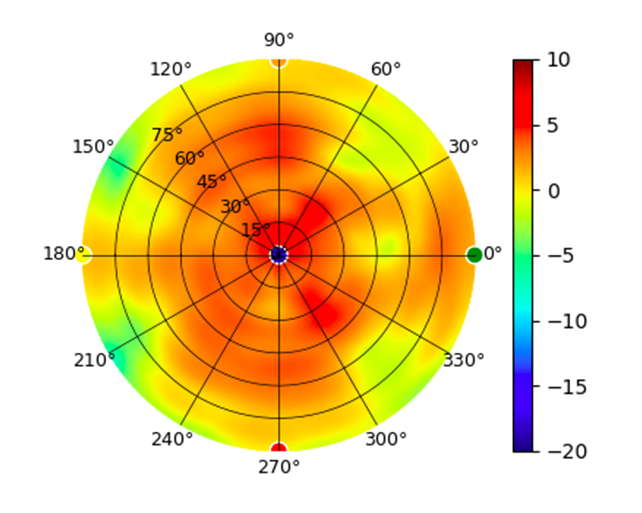

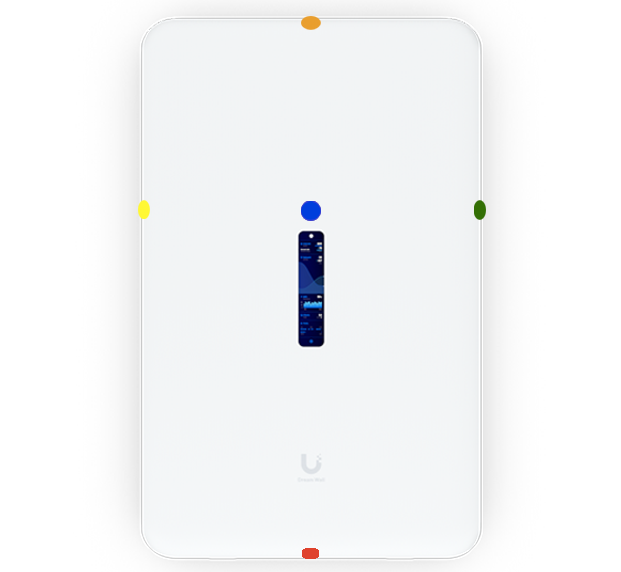

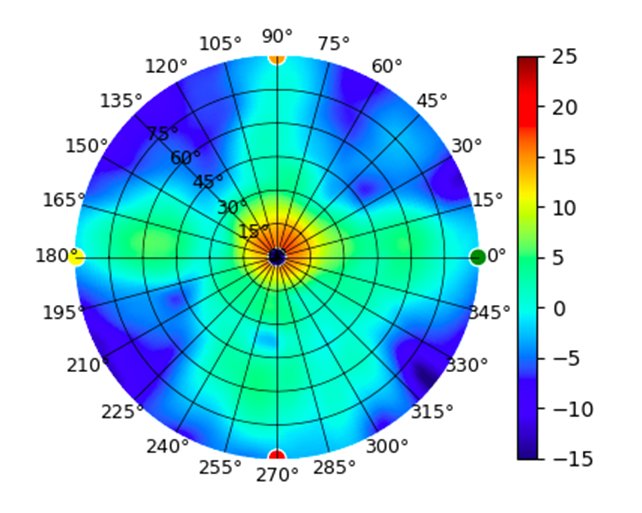

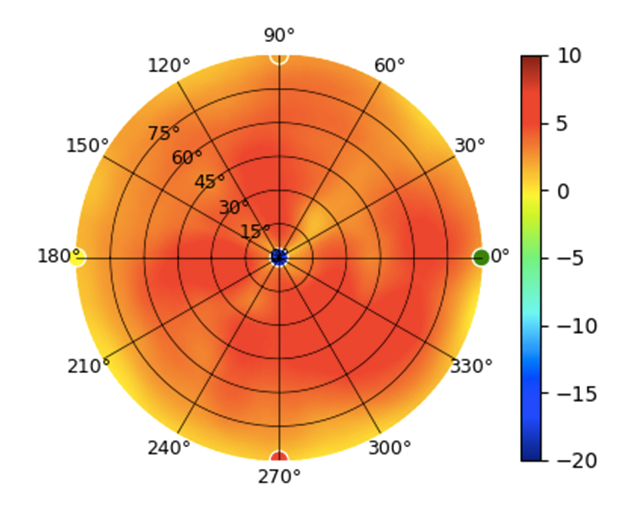

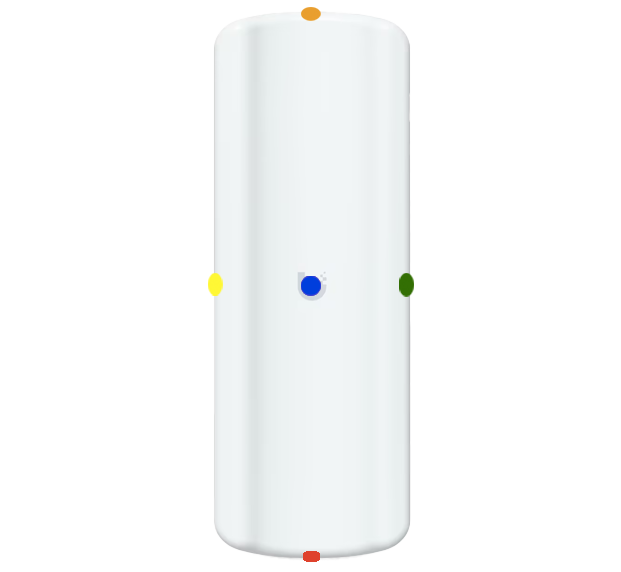

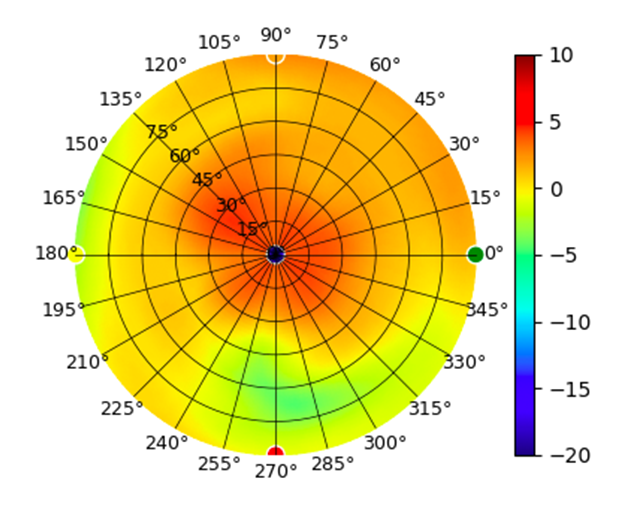

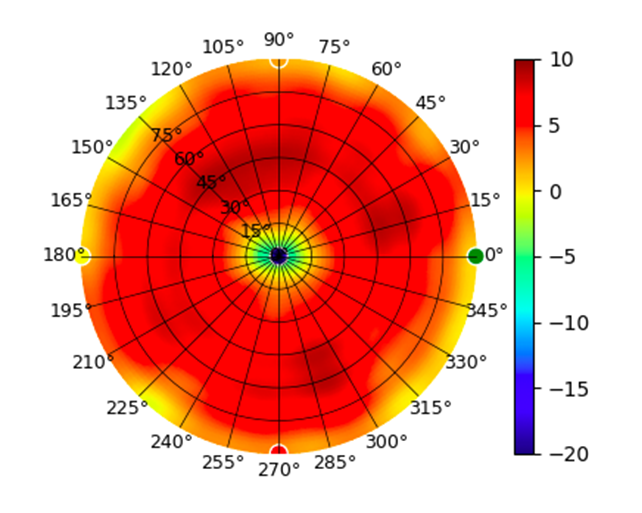

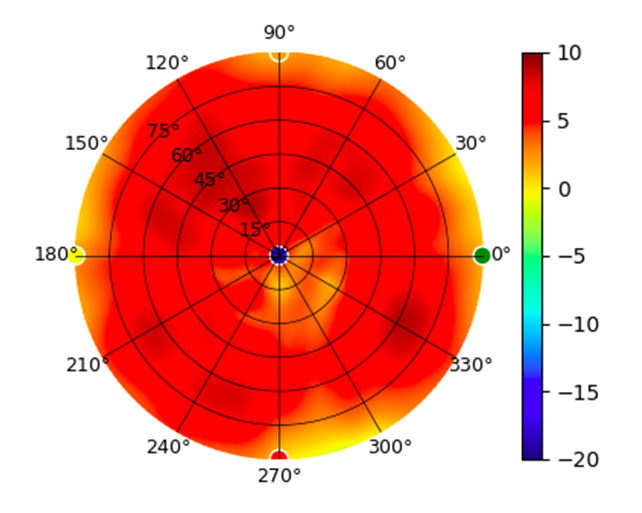

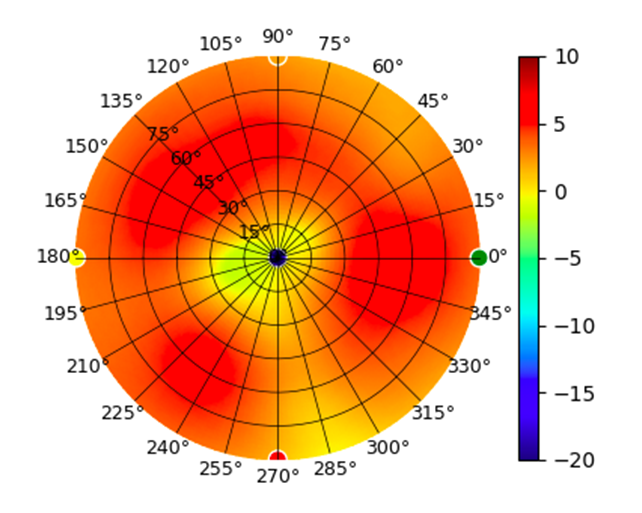

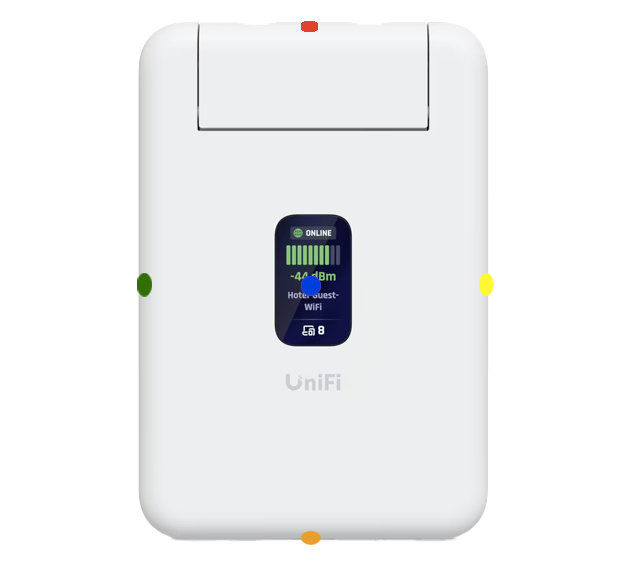

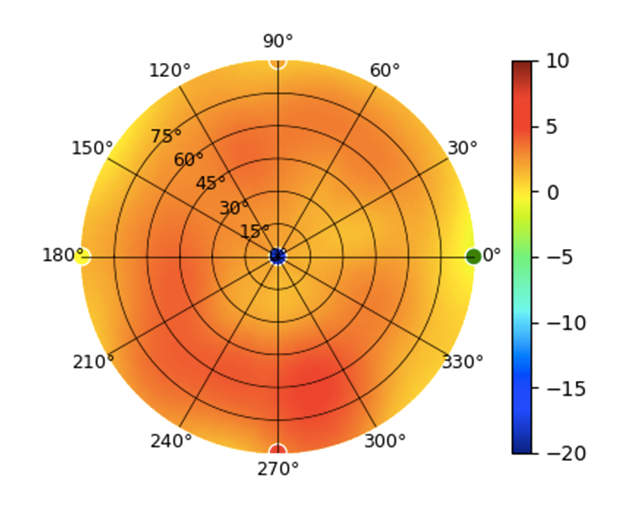

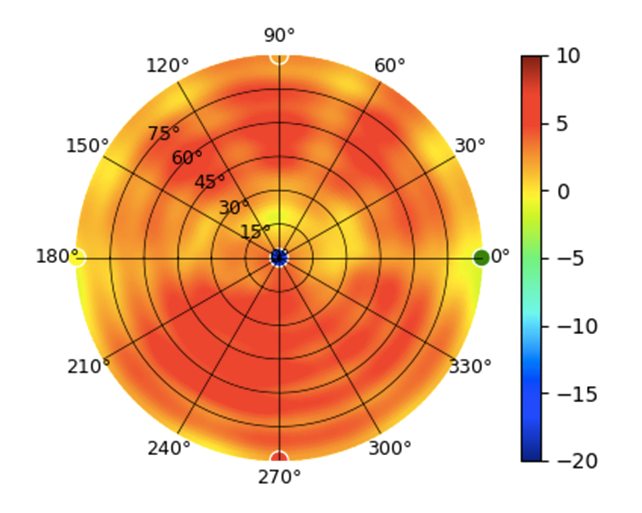

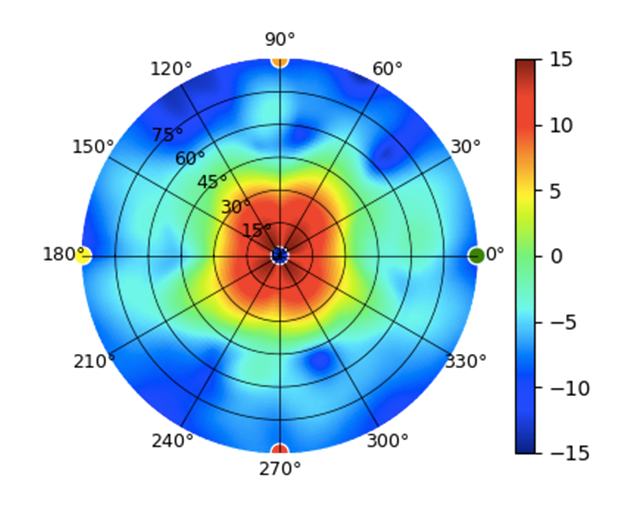

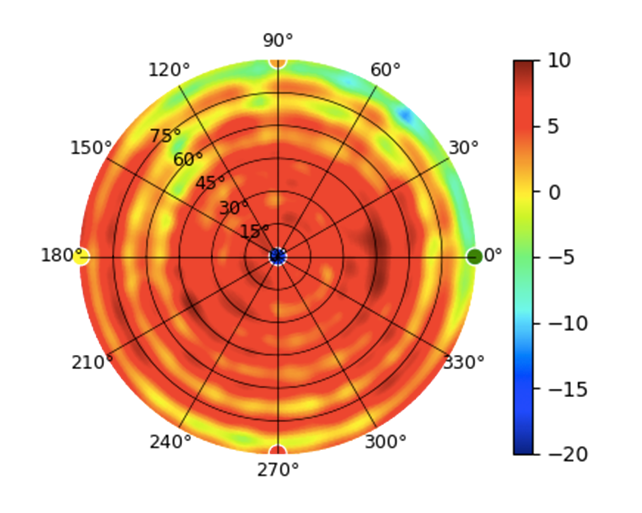

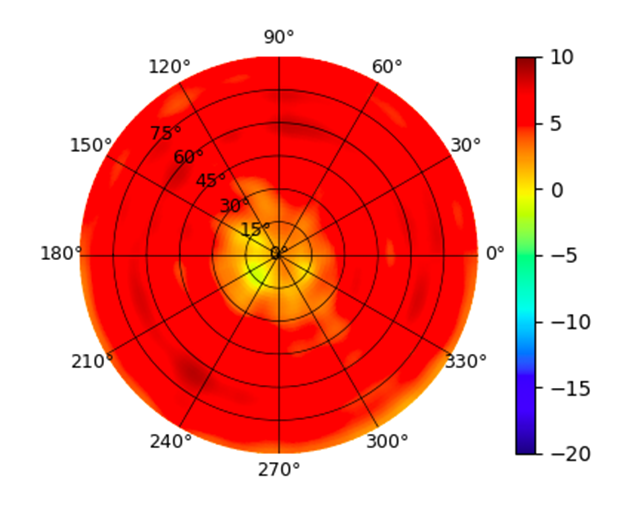

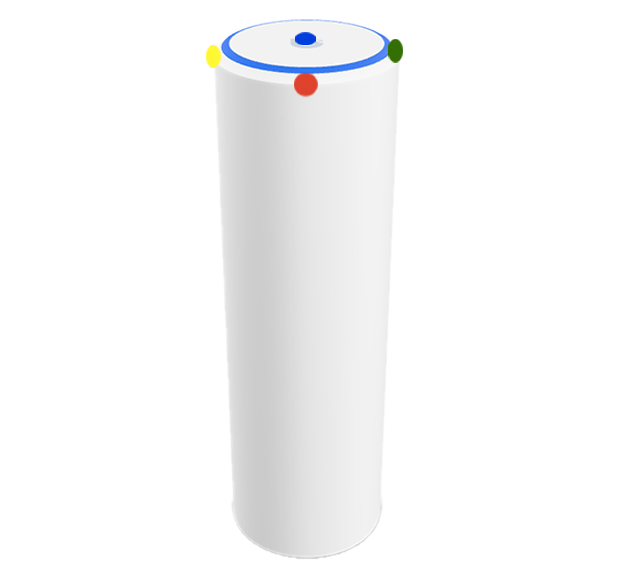

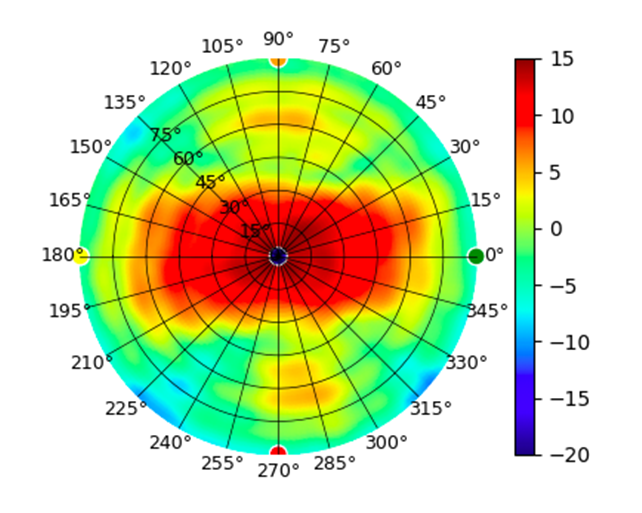

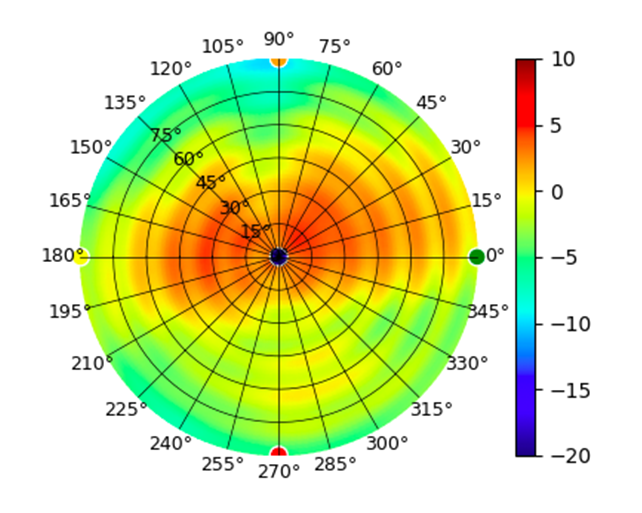

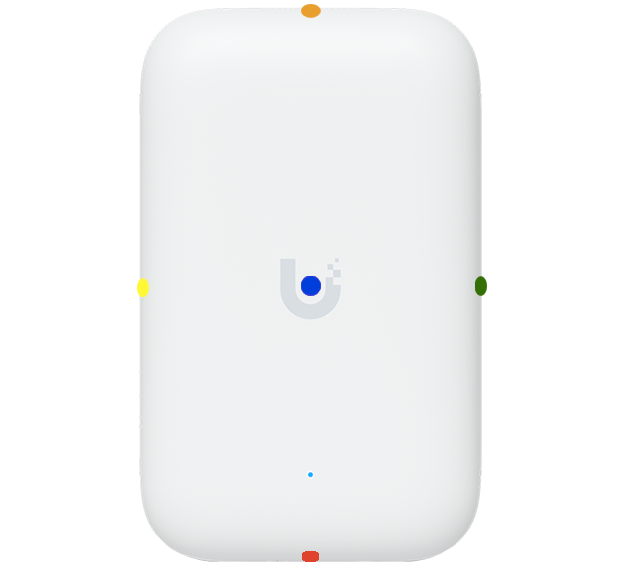

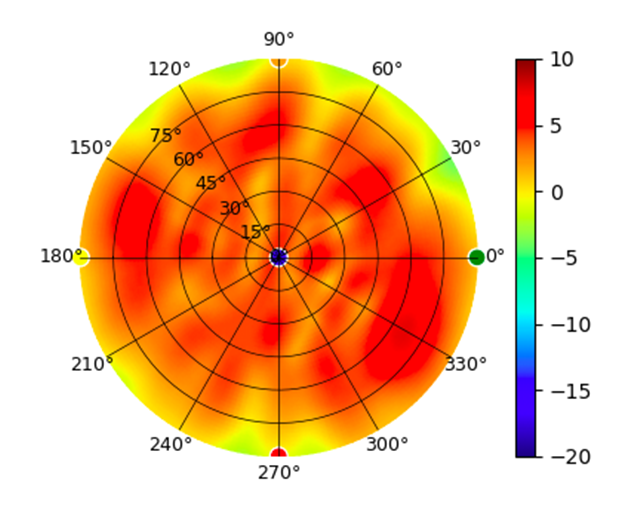

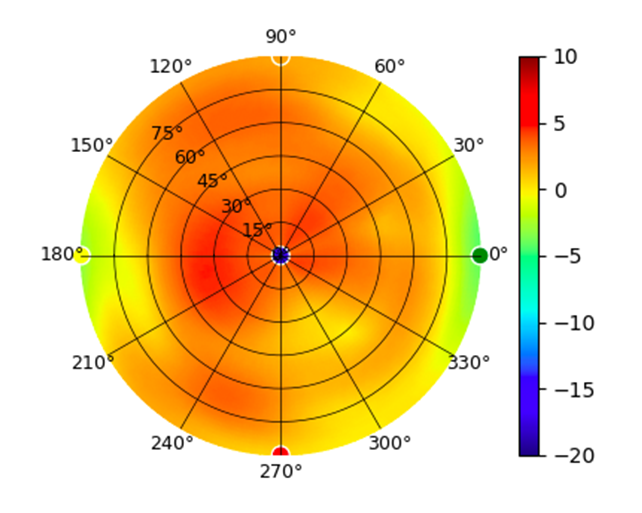

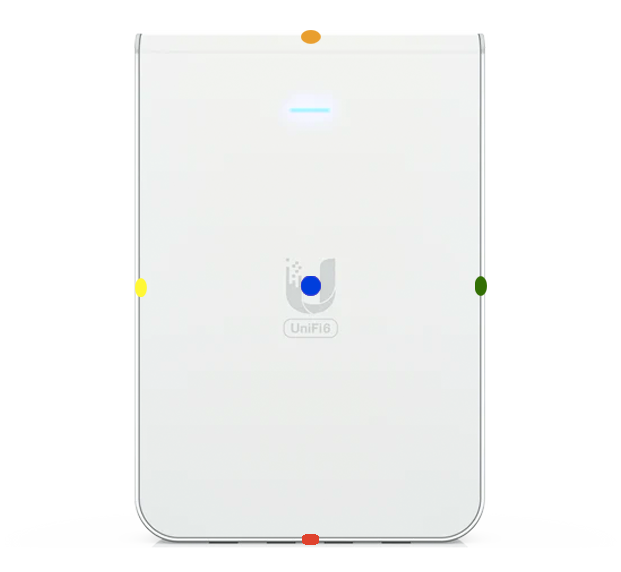

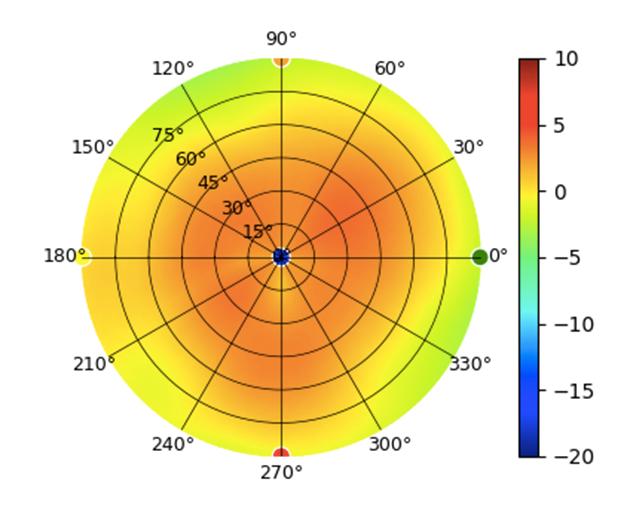

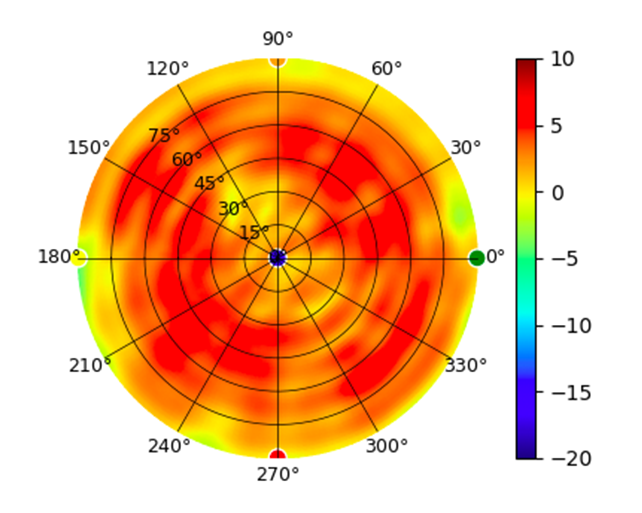

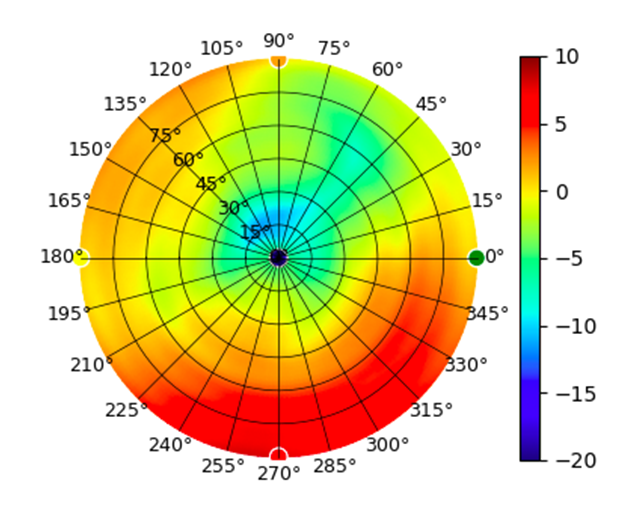

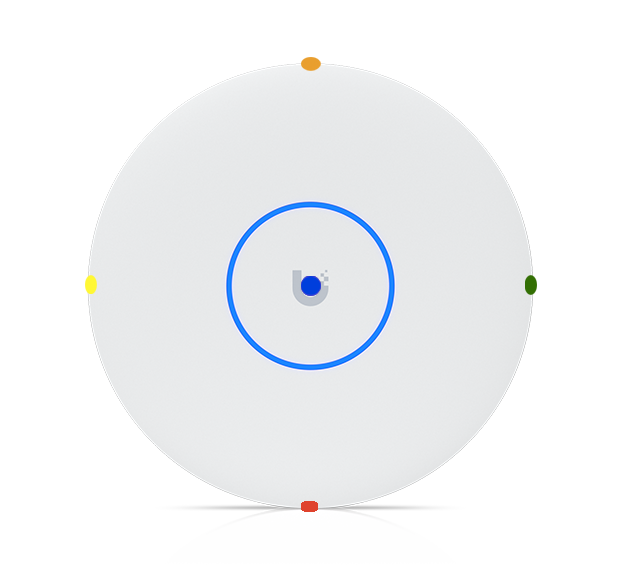

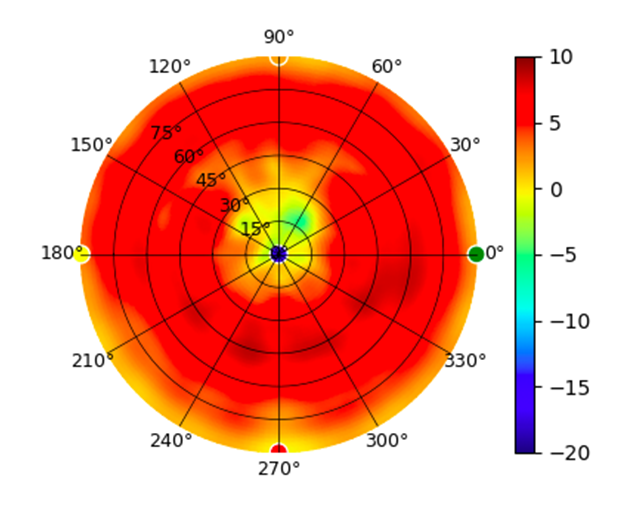

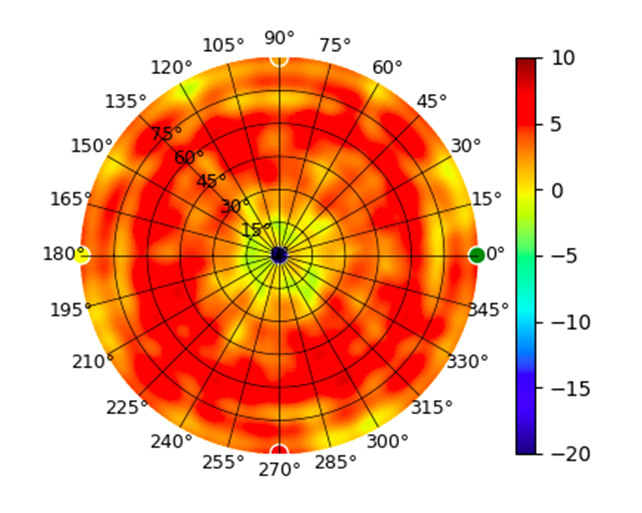

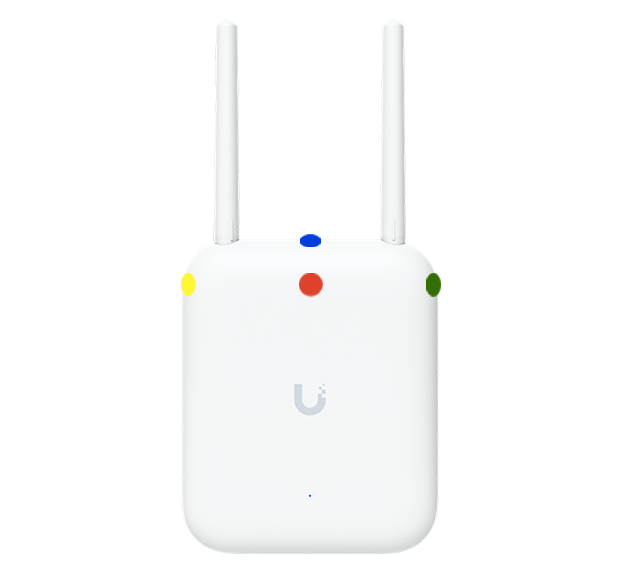

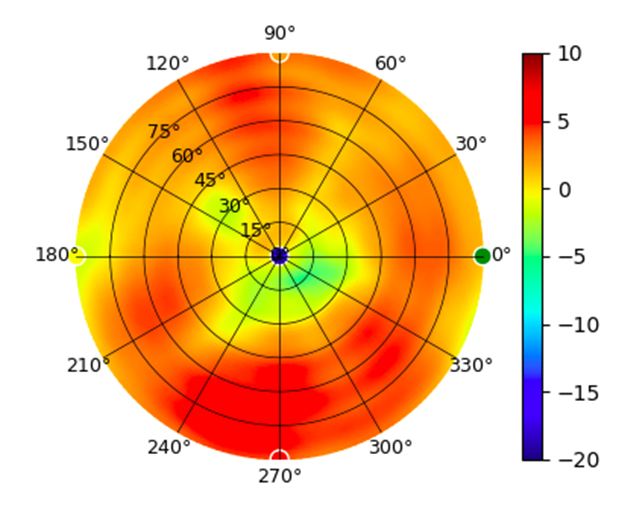

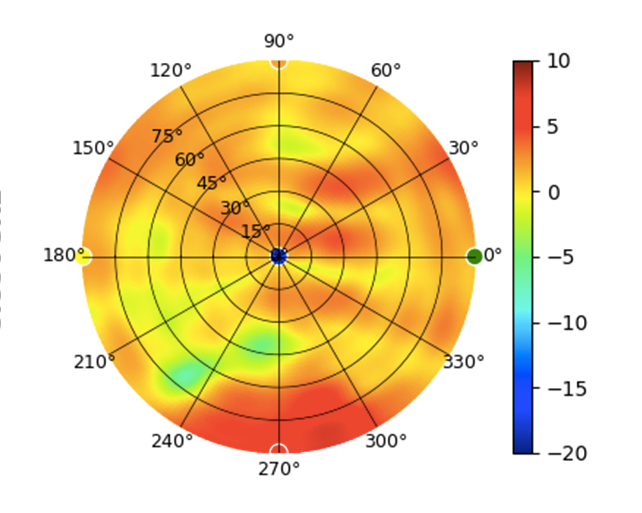

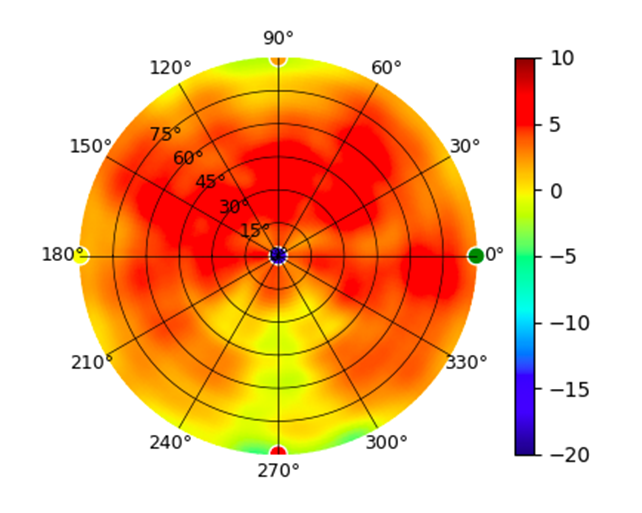

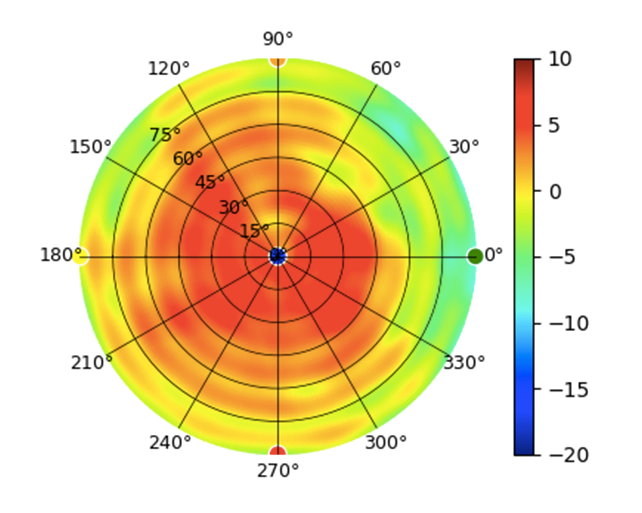

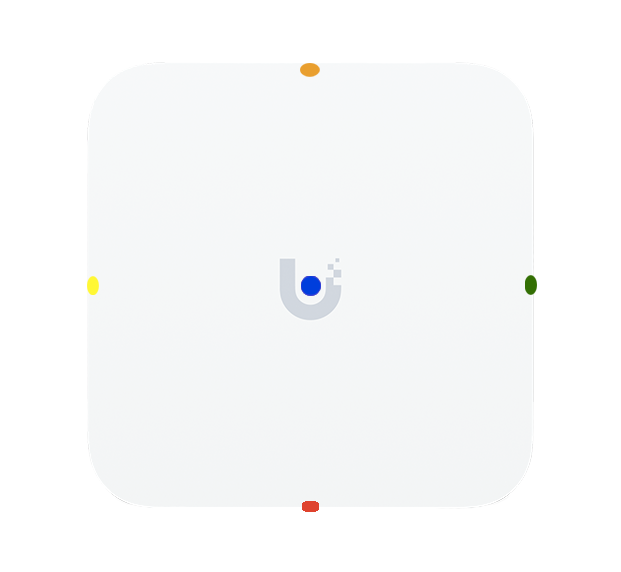

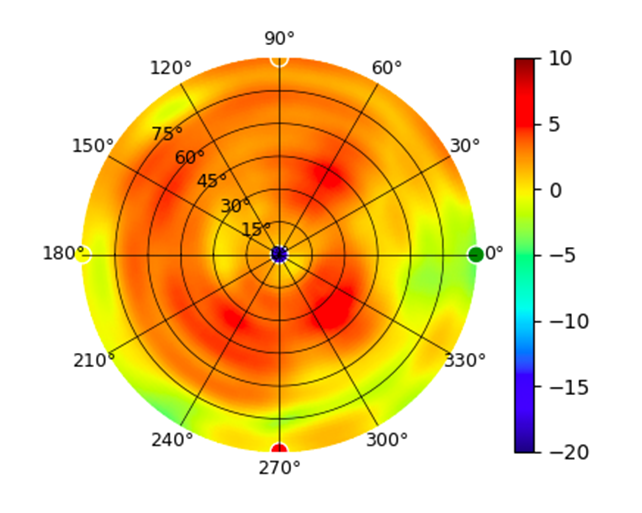

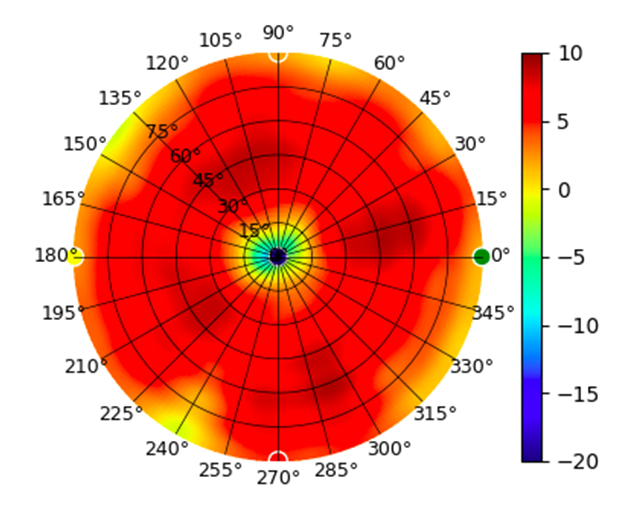

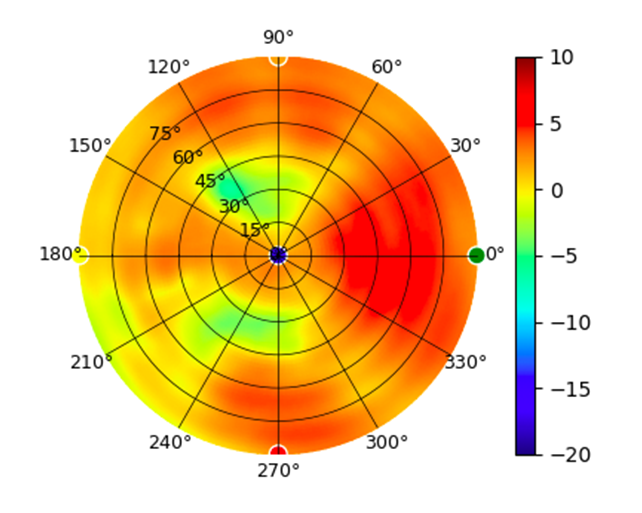

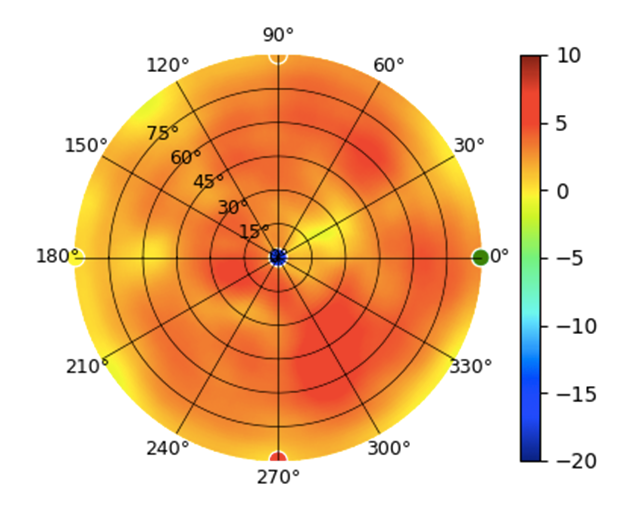

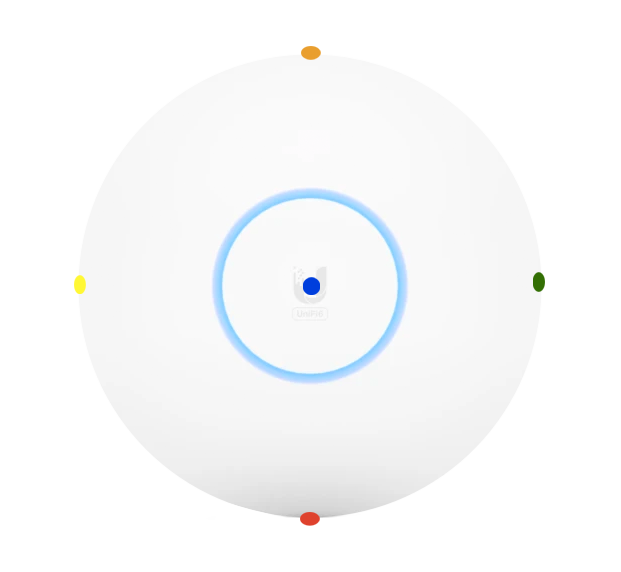

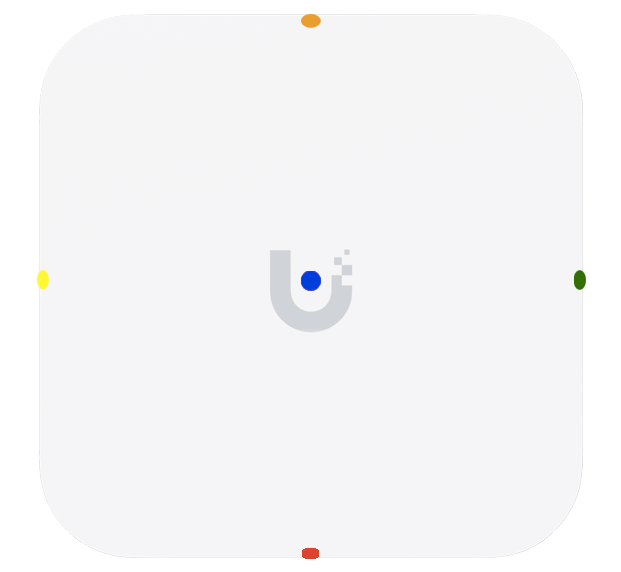

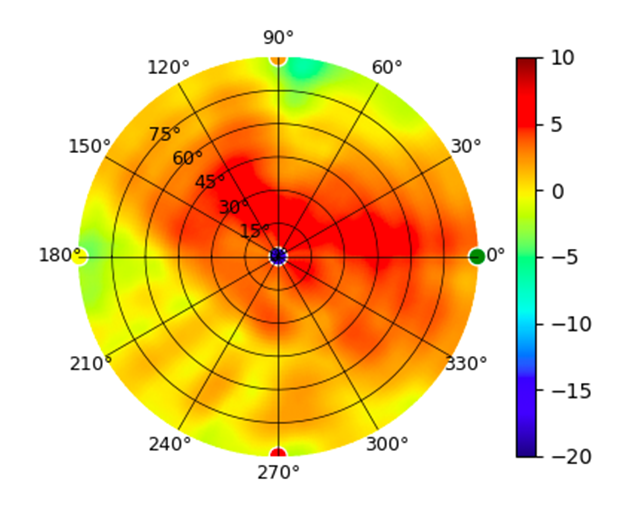

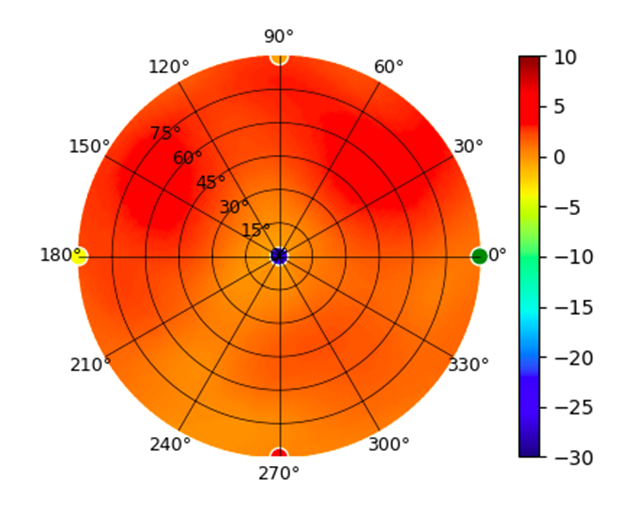

设备上的定向彩色点	2.4 GHz 频率	5 GHz 低频率	5 GHz 中频率	5 GHz 高频率

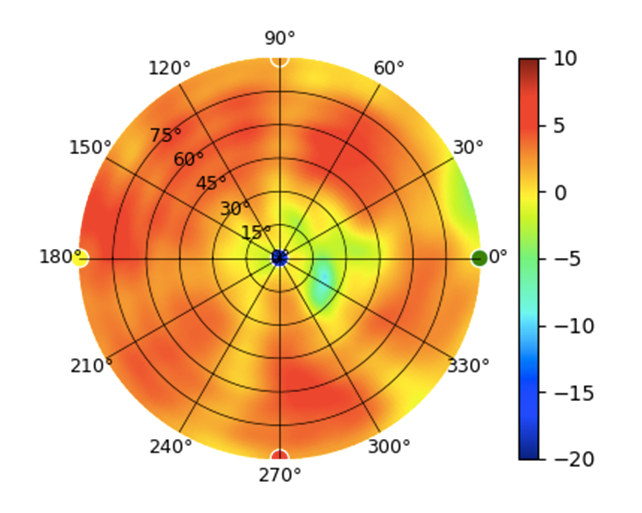

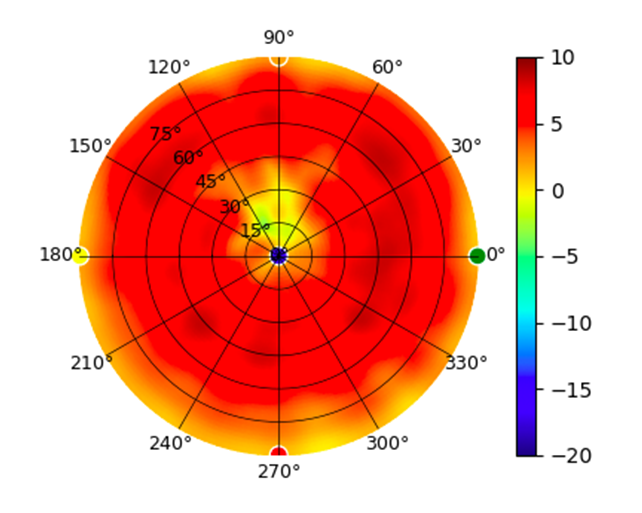

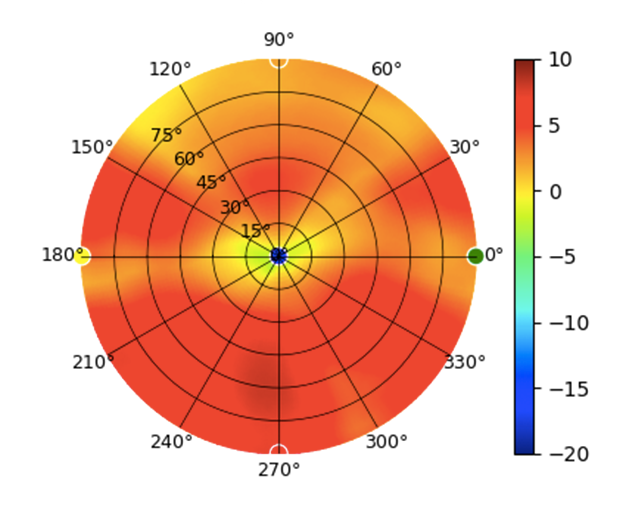

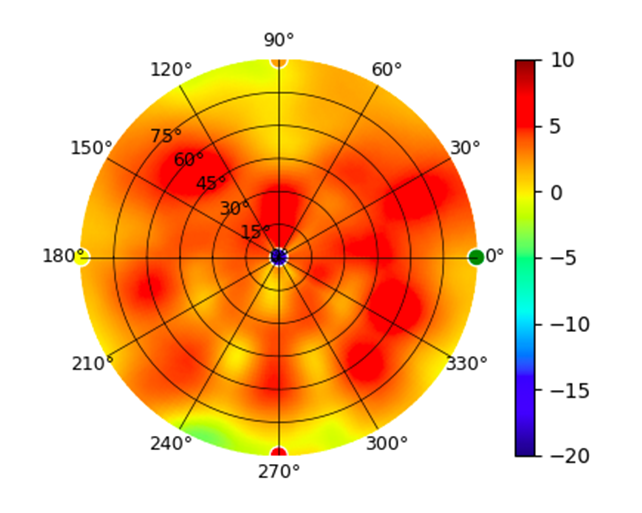

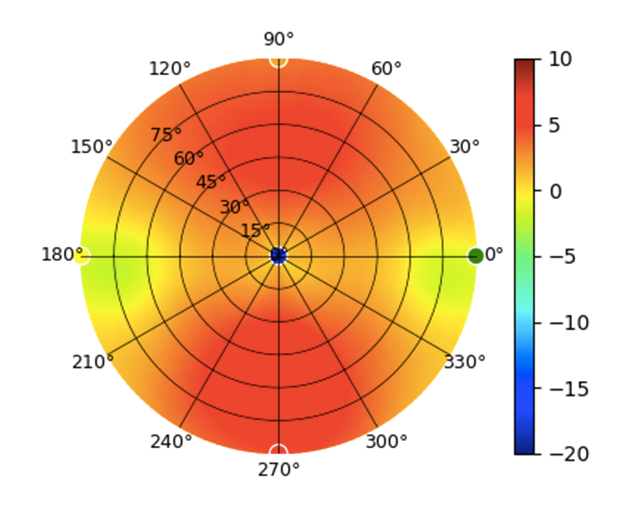

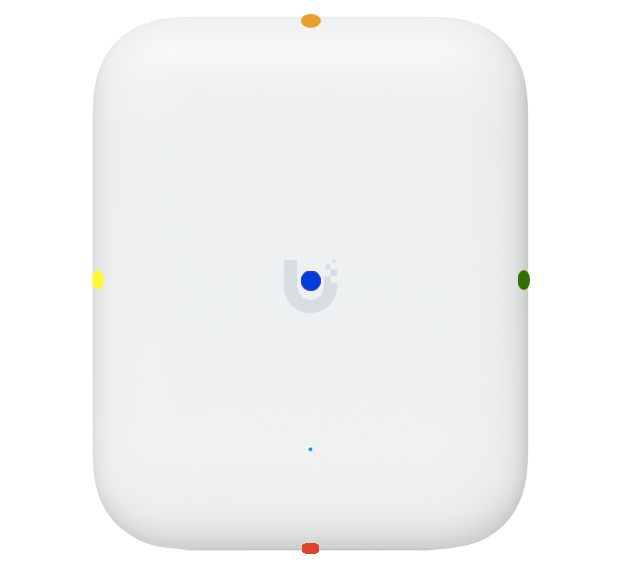

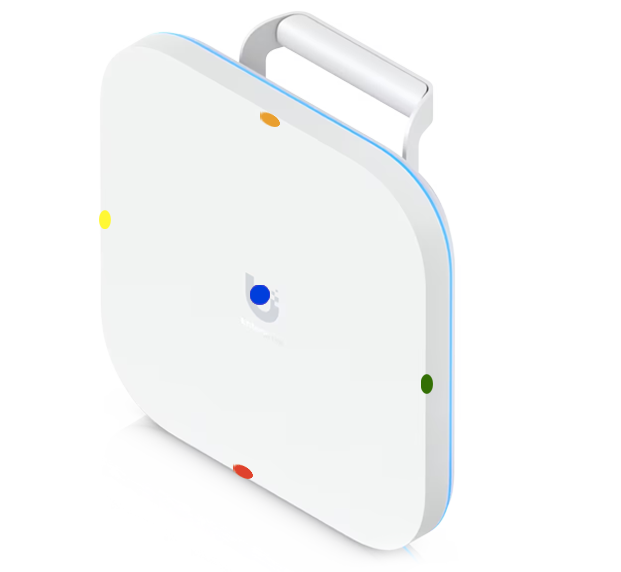

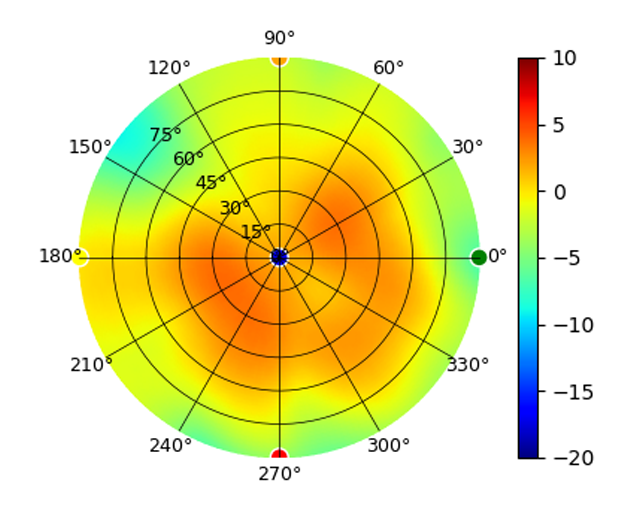

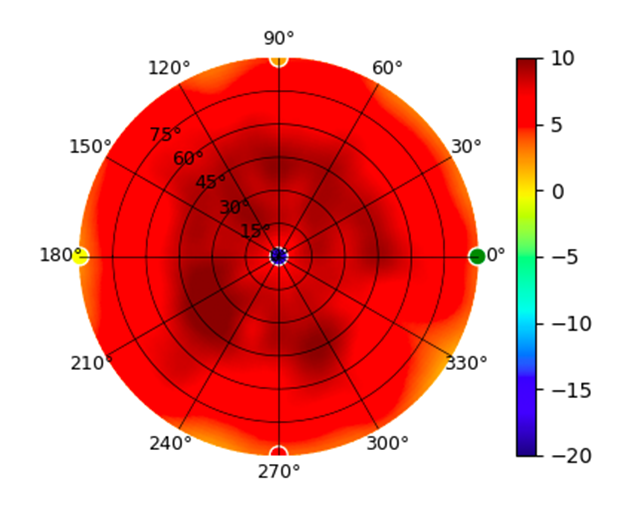

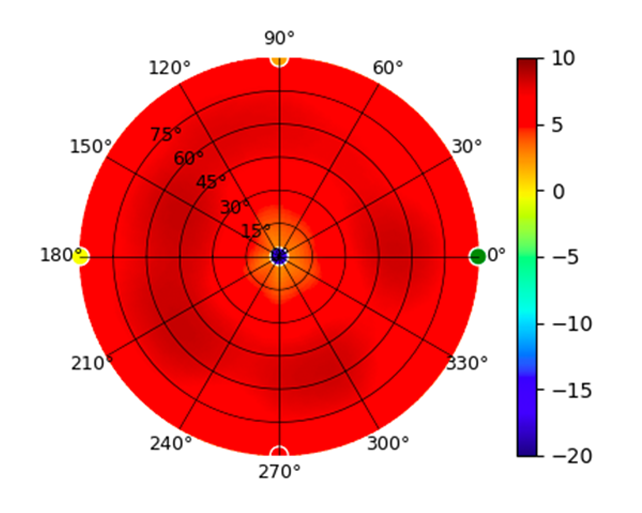

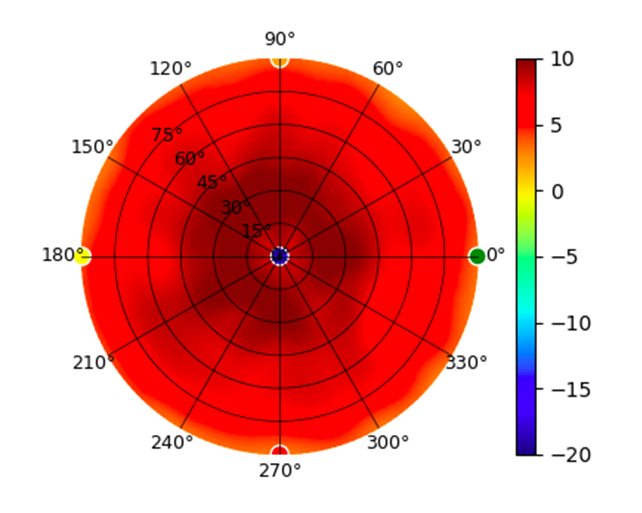

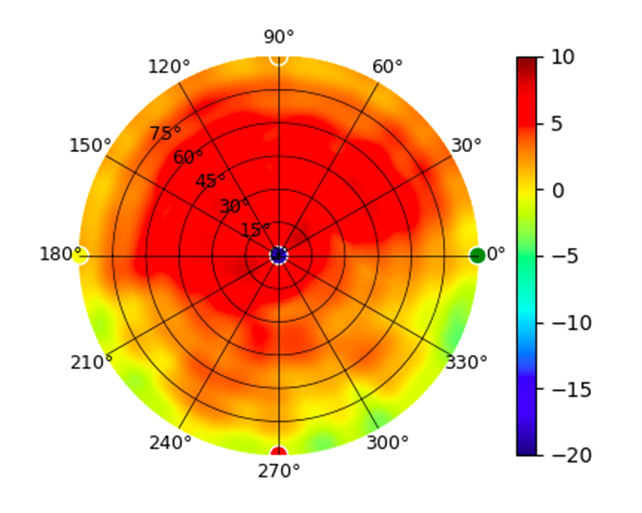

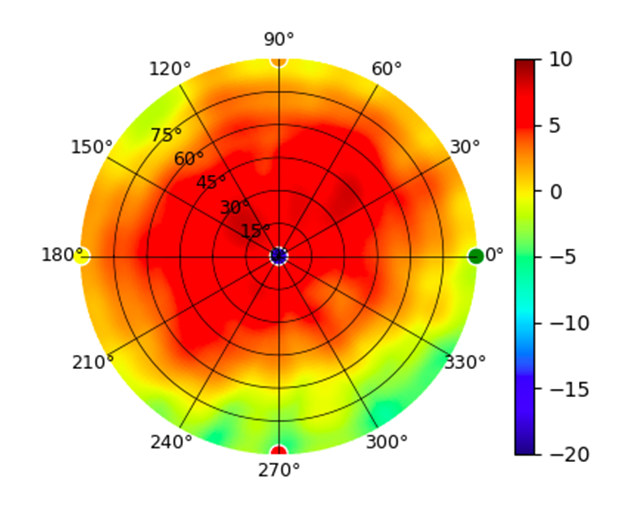

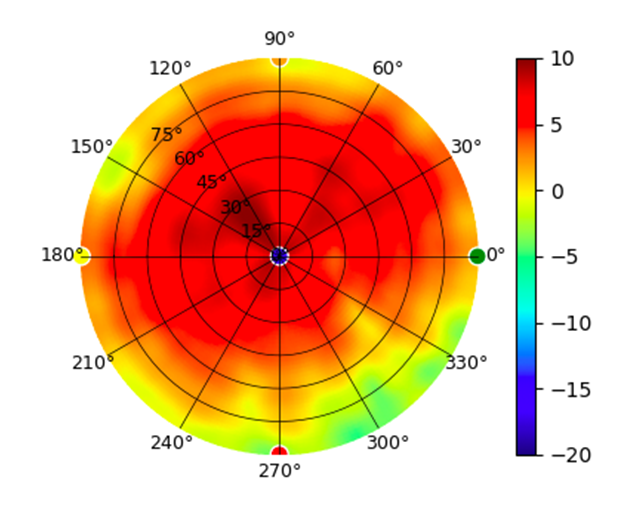

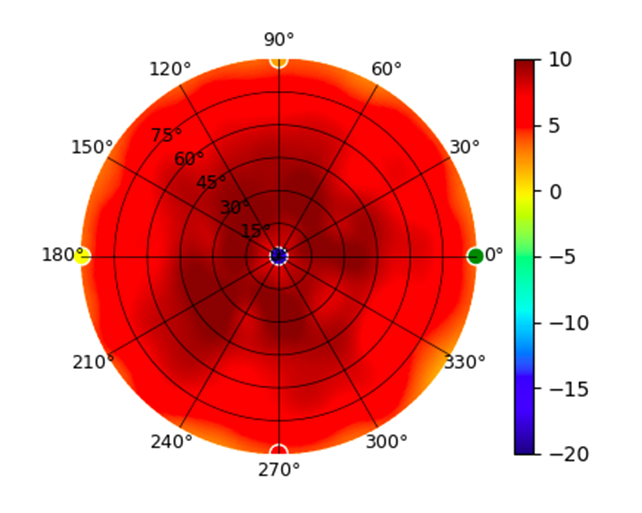

U6-Enterprise

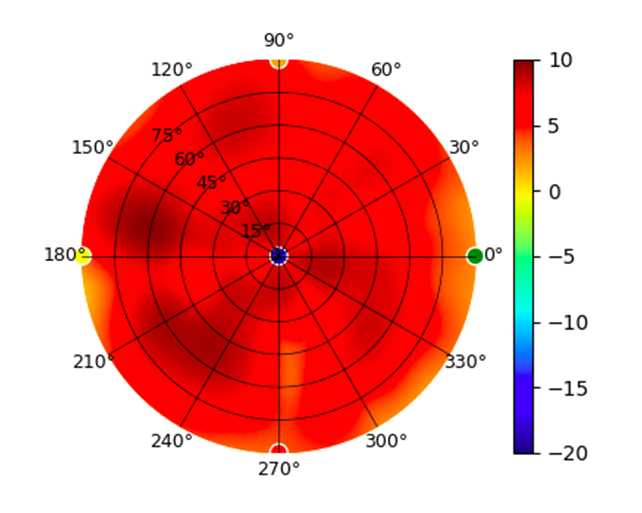

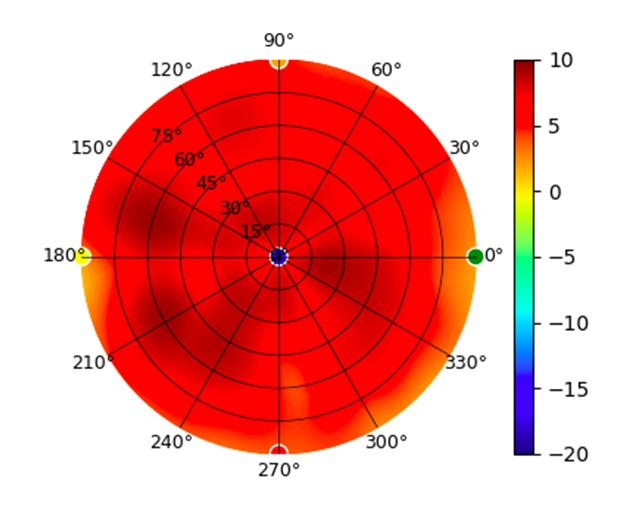

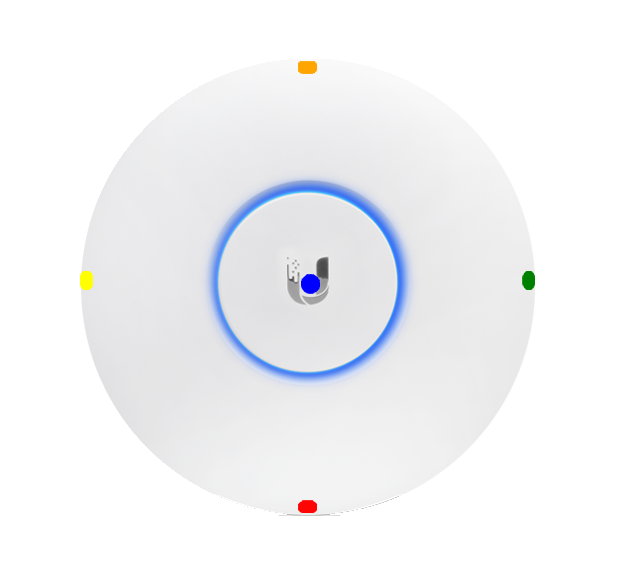

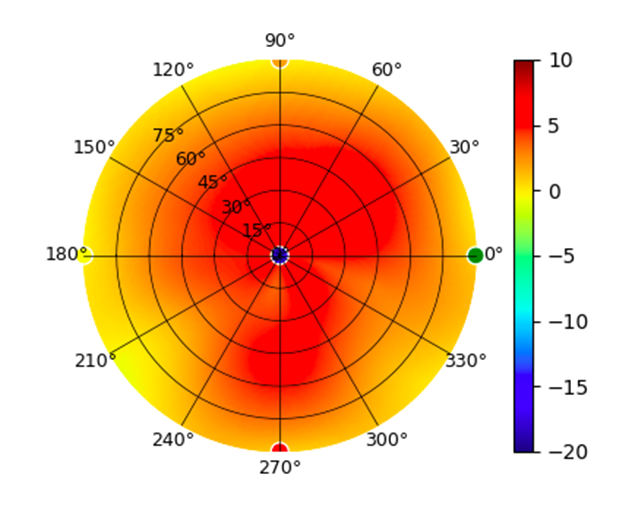

U6-Lite

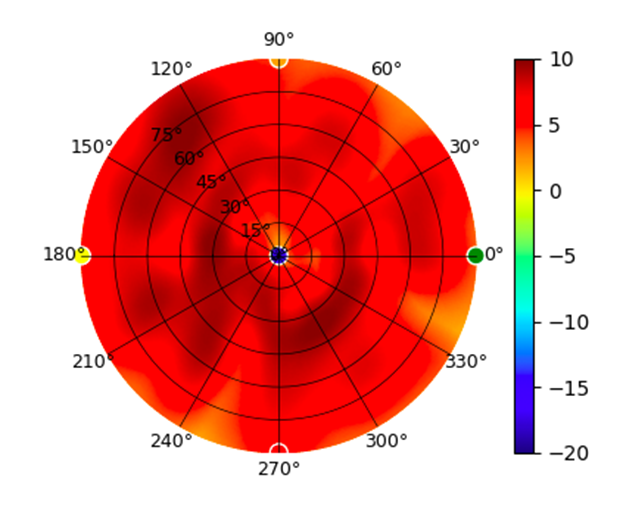

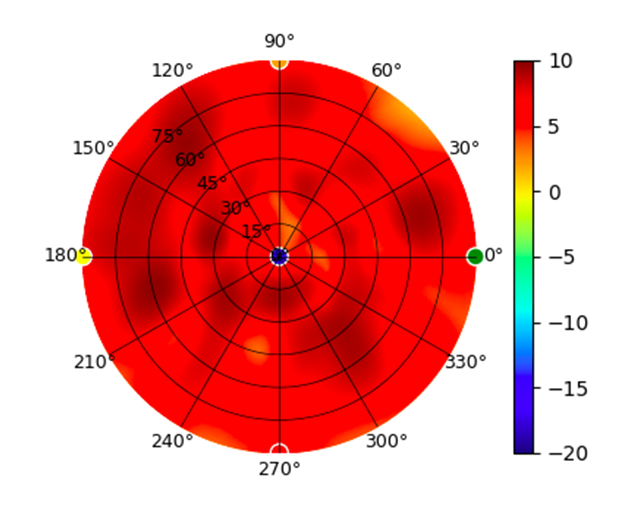

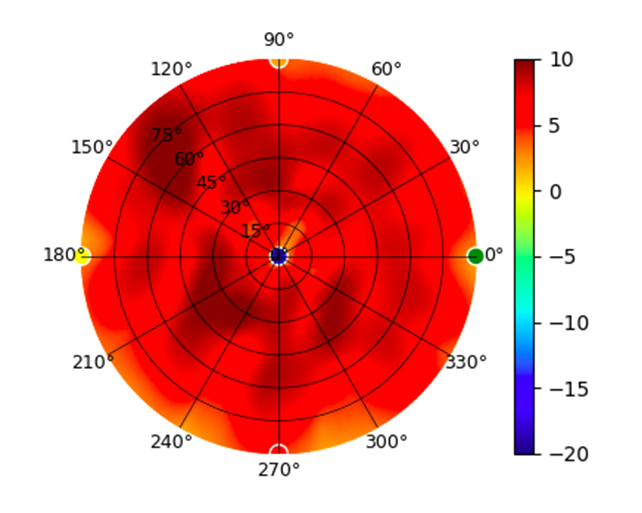

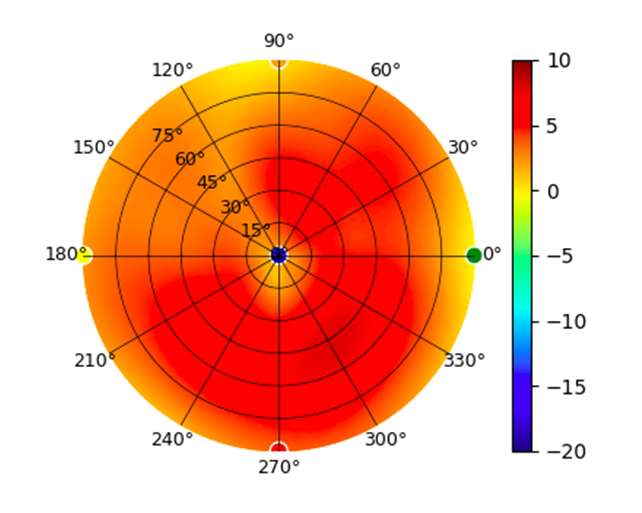

U6-Pro

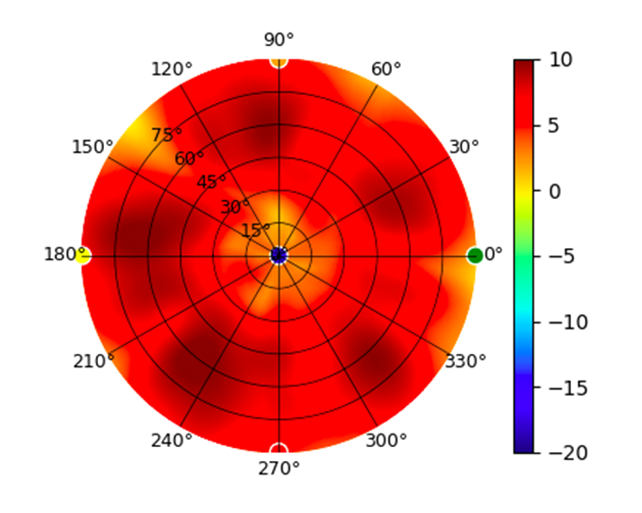

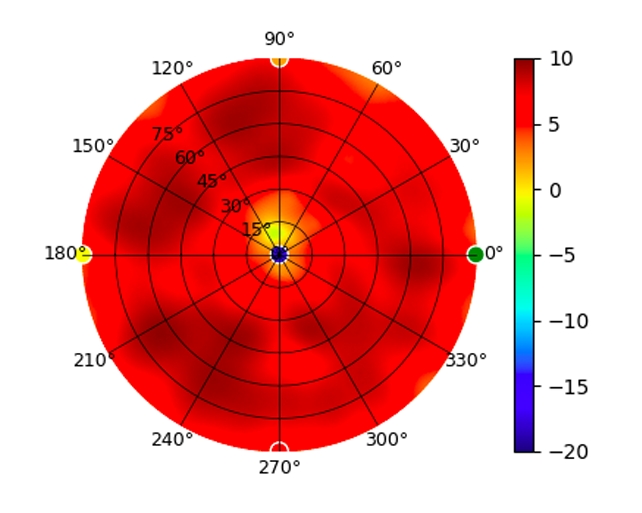

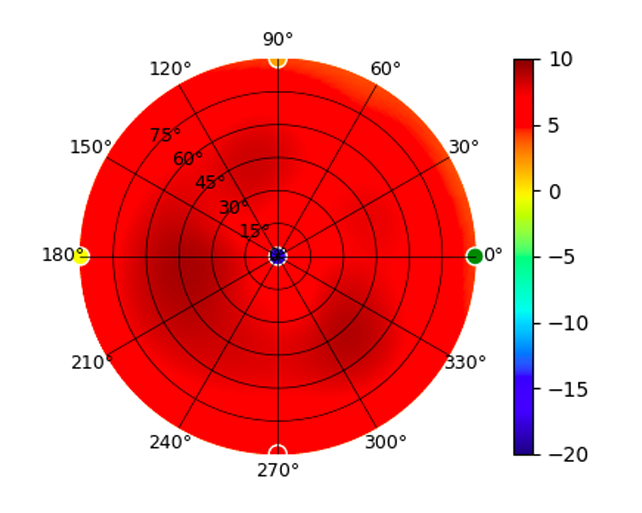

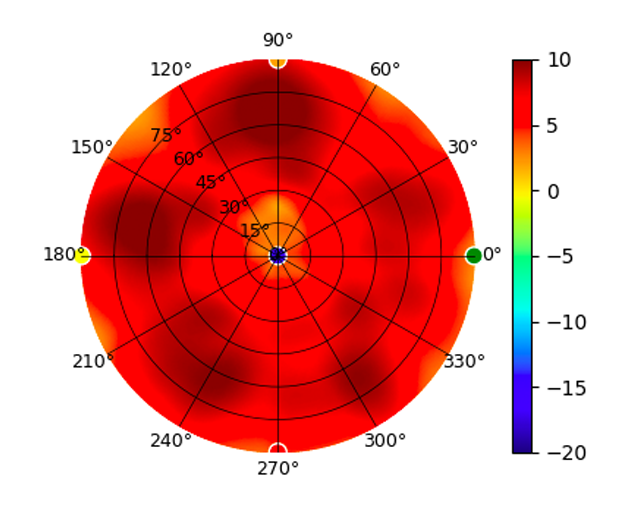

U6-LR

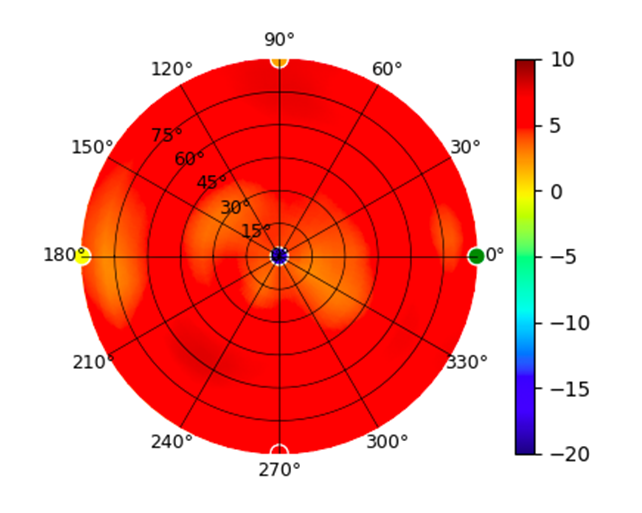

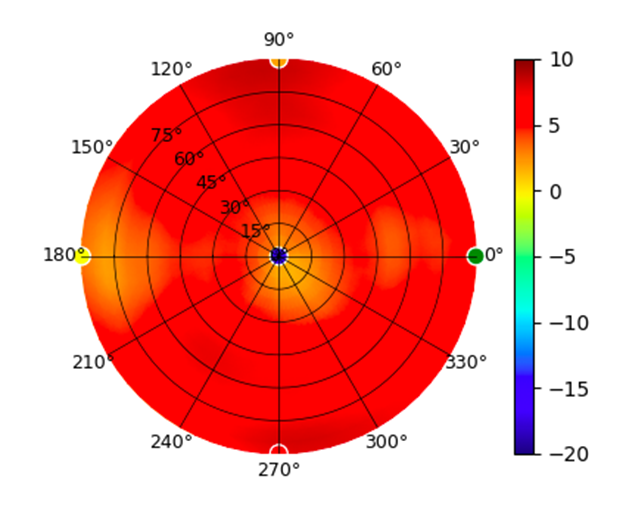

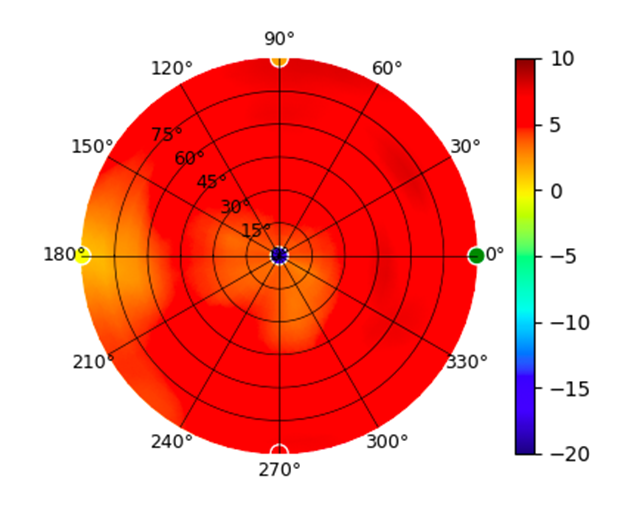

U6-Mesh

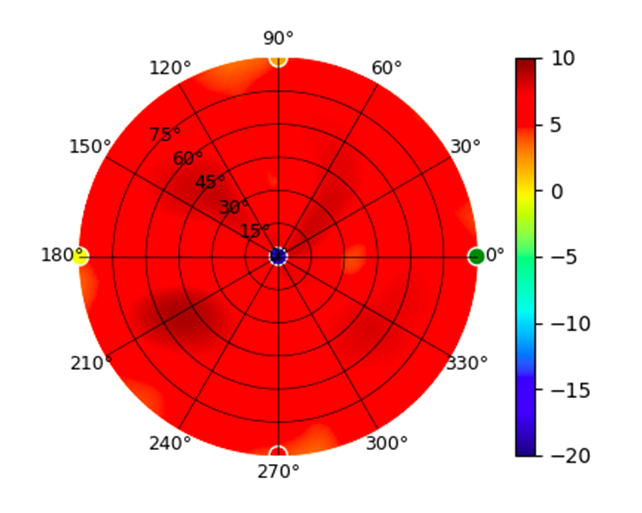

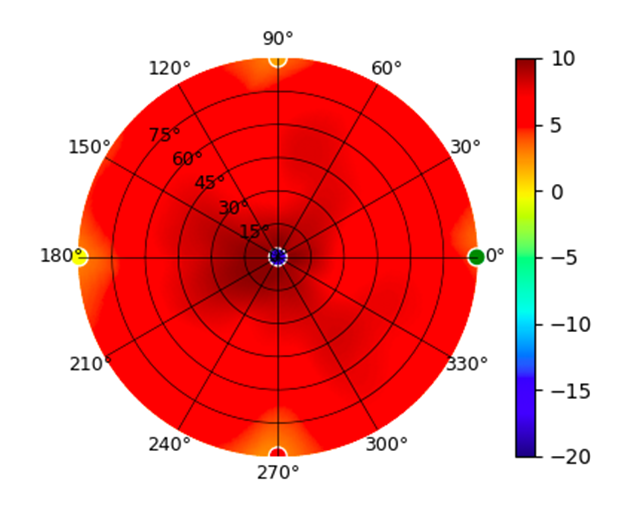

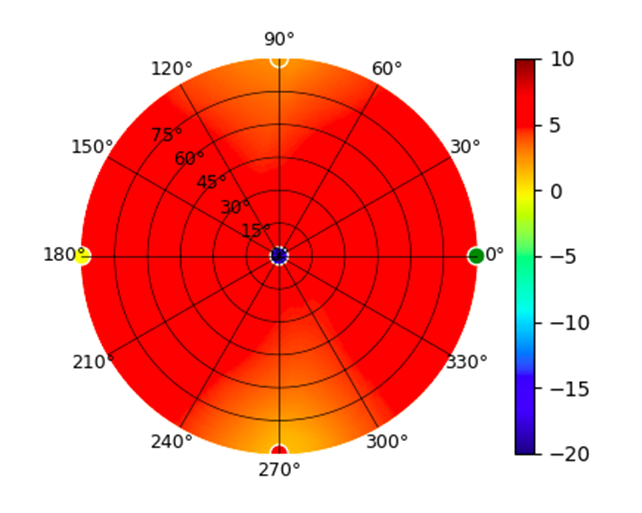

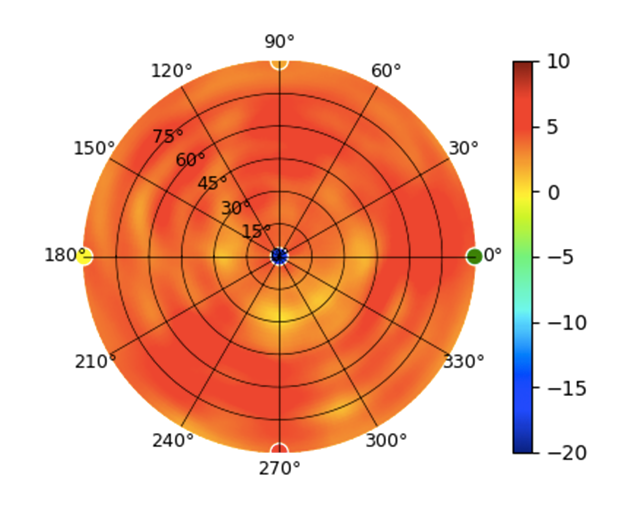

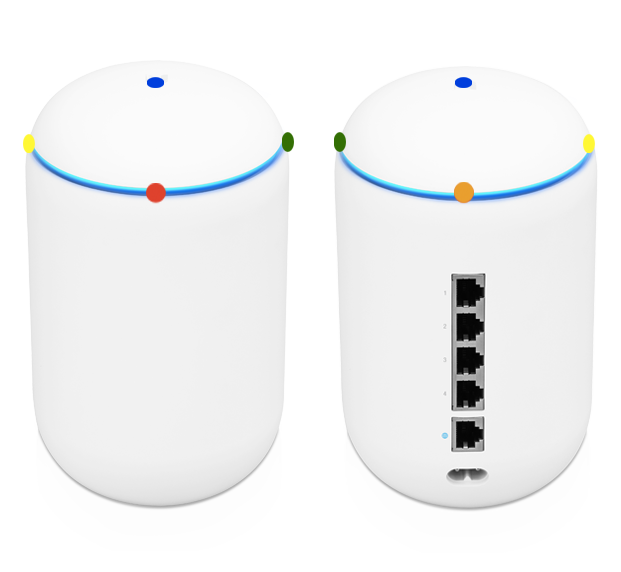

UDM

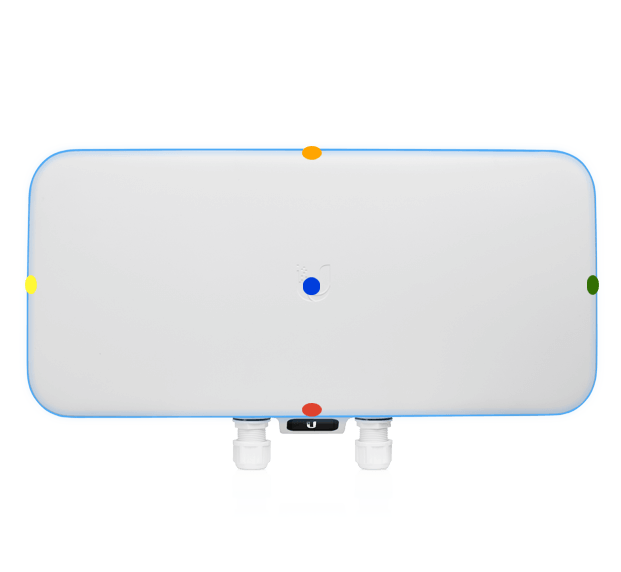

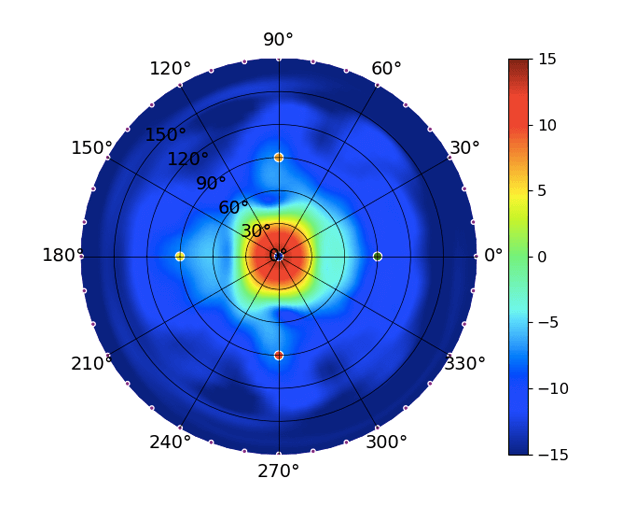

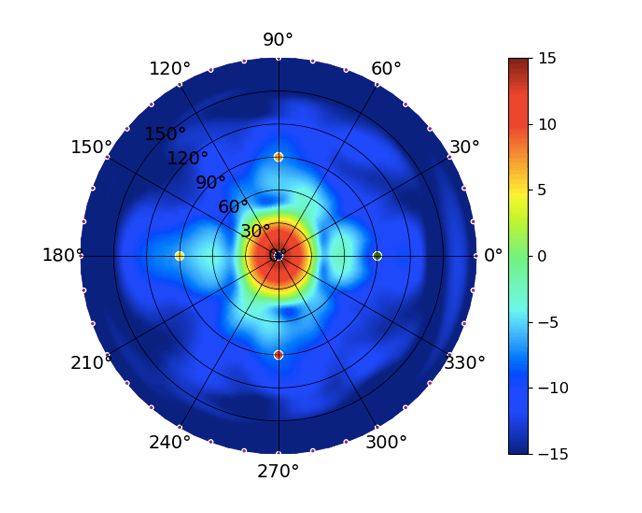

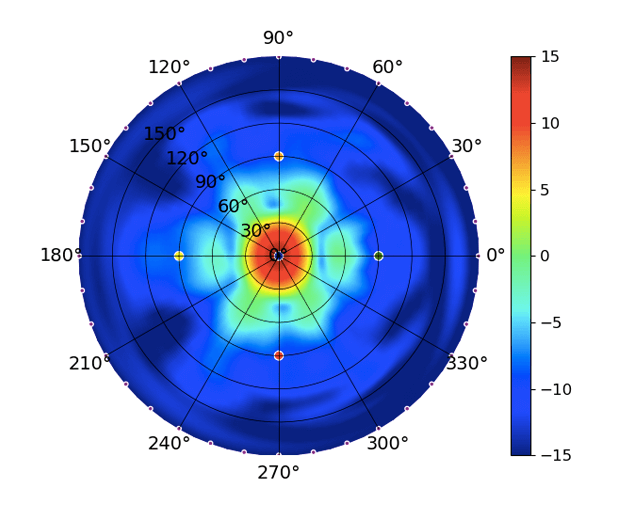

UWB-XG	UWB-XG 型号不在 2.4GHz 频段上运行。	(高增益)	(高增益)	(高增益)

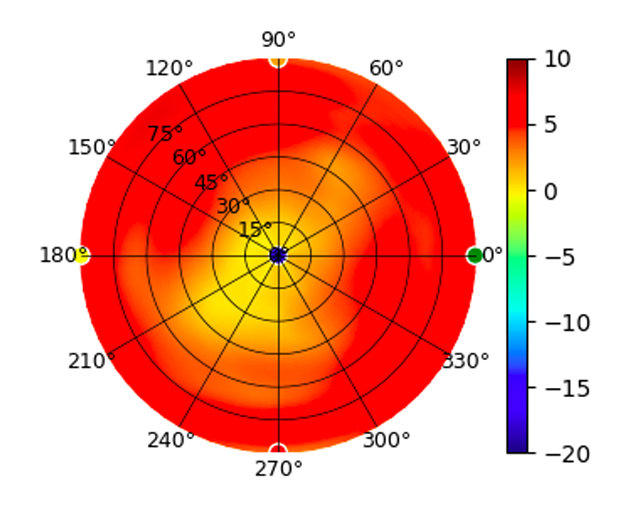

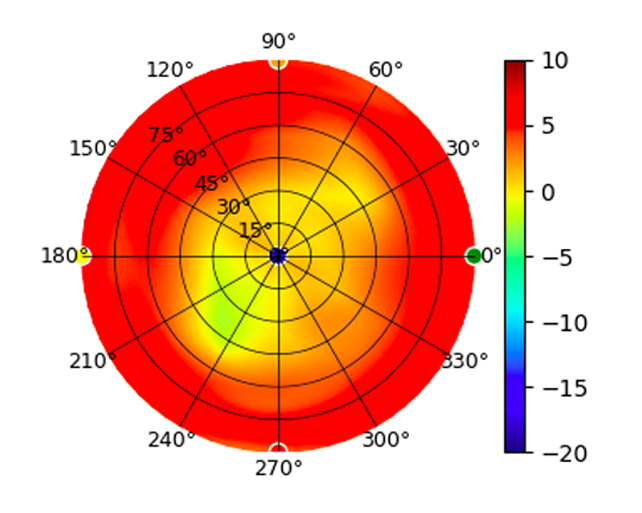

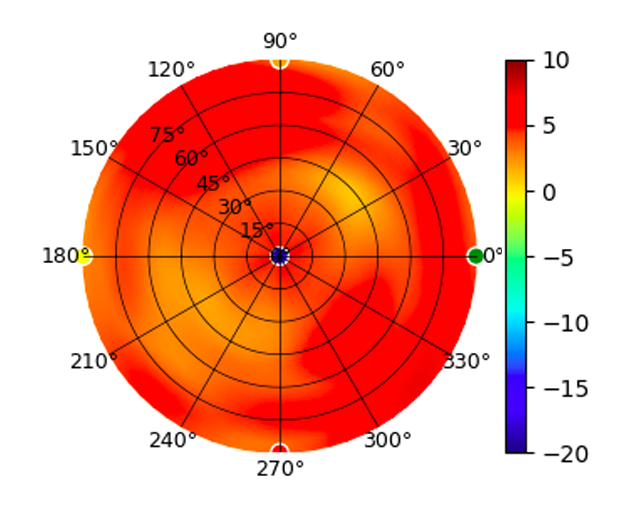

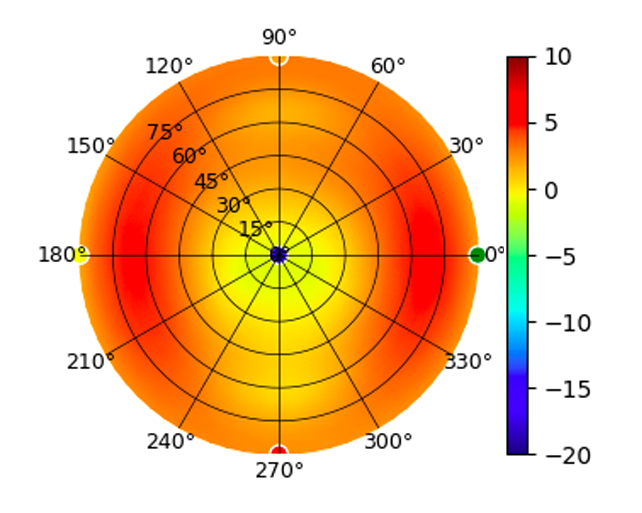

UAP-FlexHD

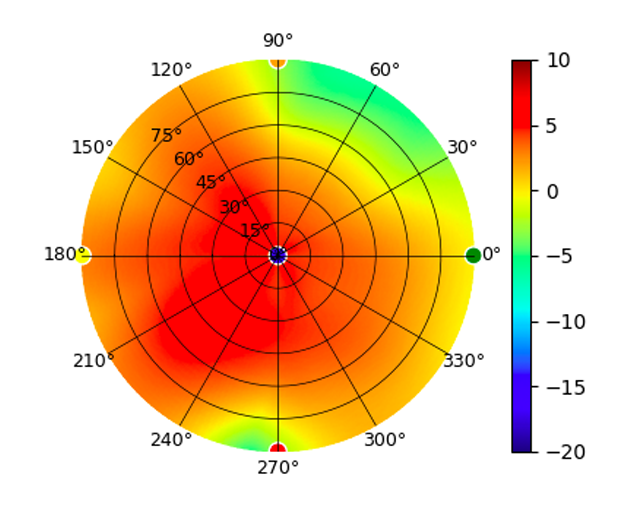

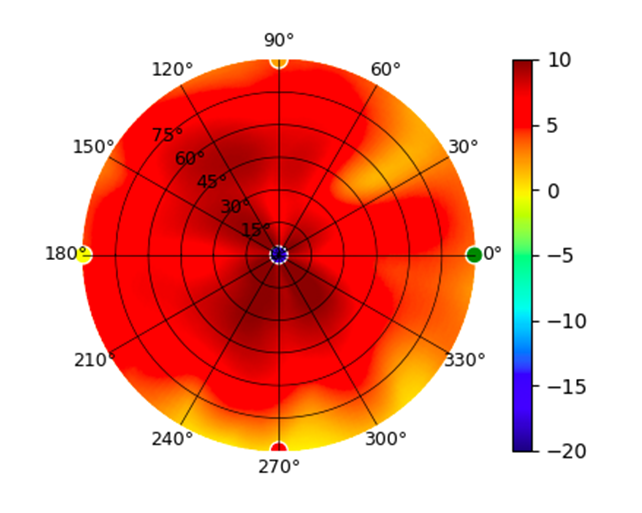

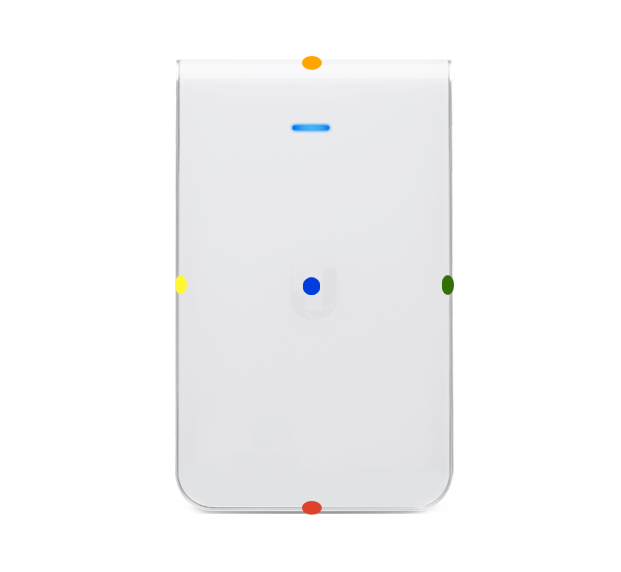

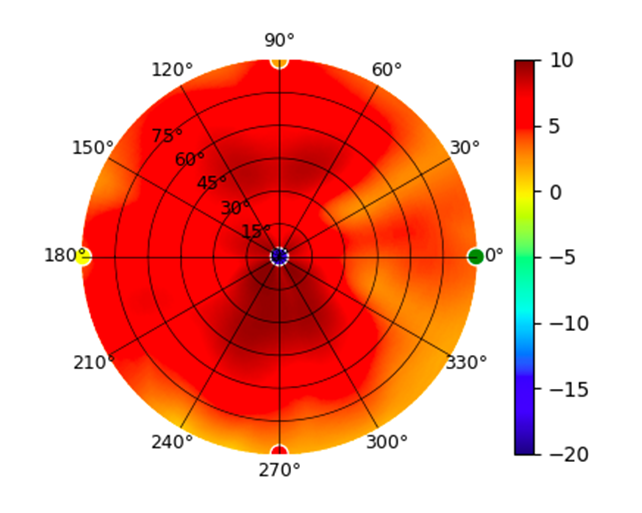

UAP-IW-HD

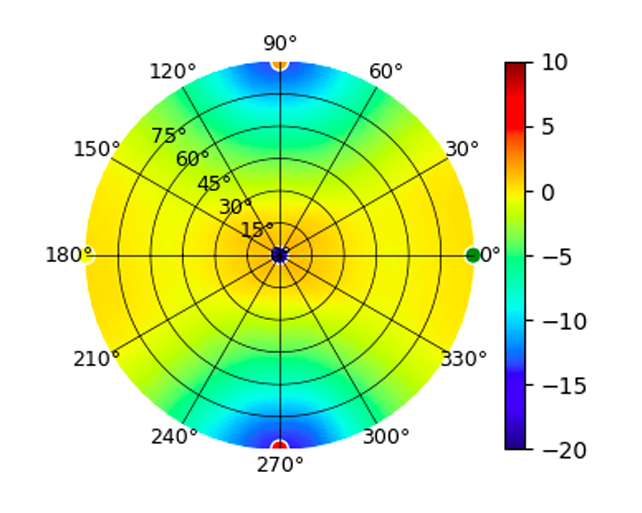

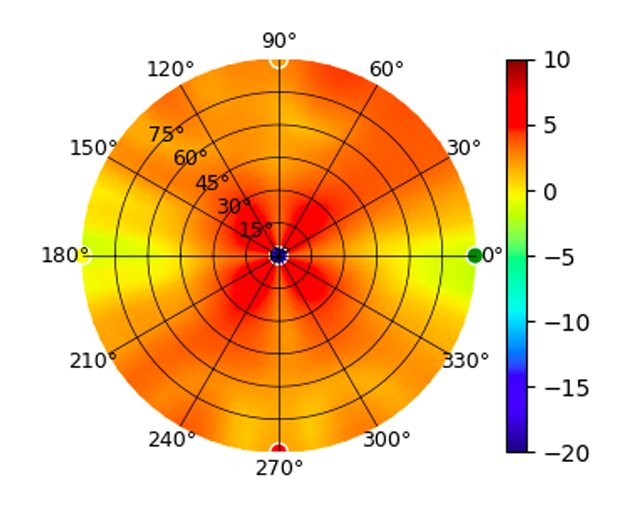

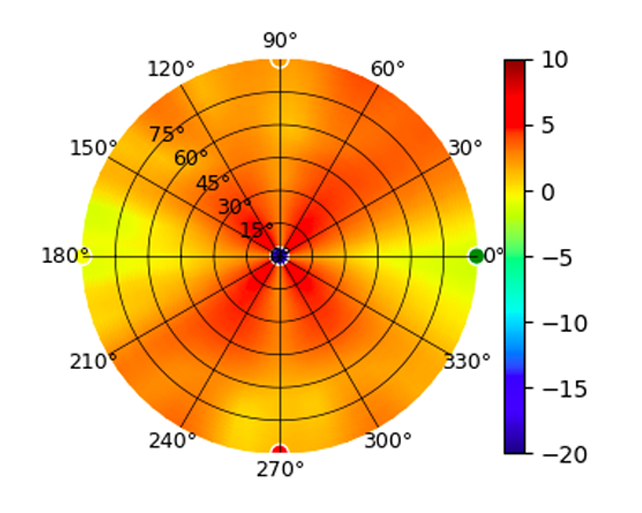

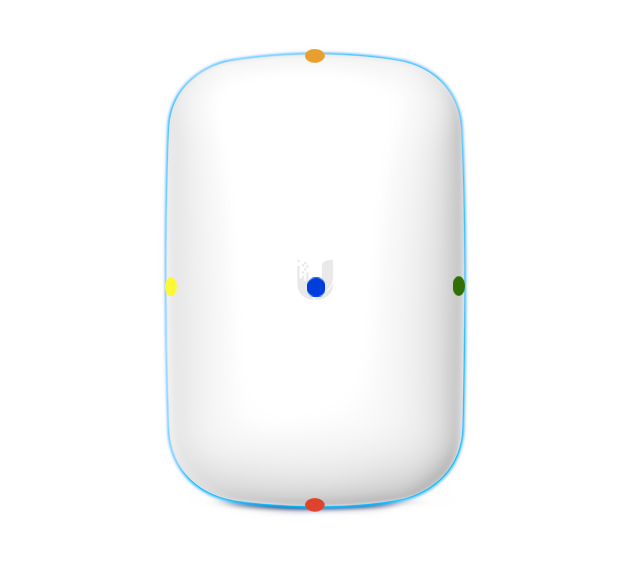

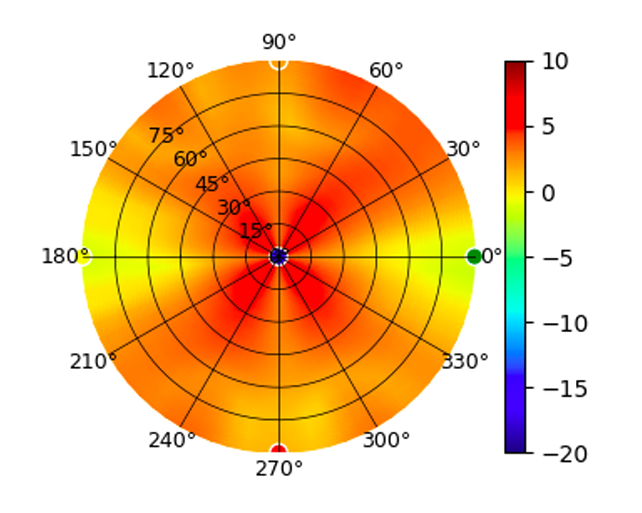

UAP-BeaconHD

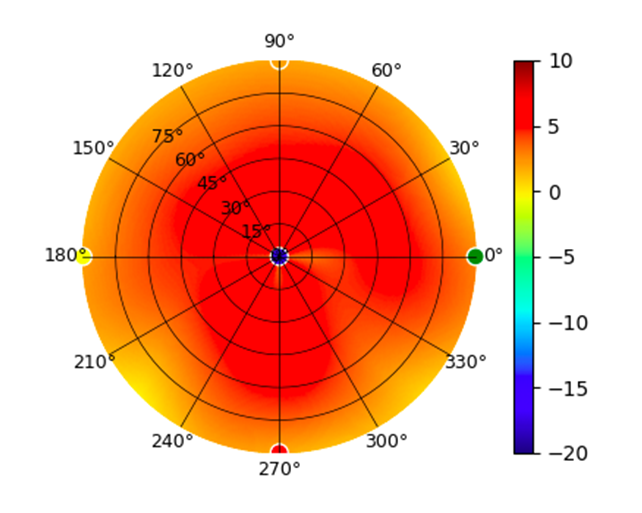

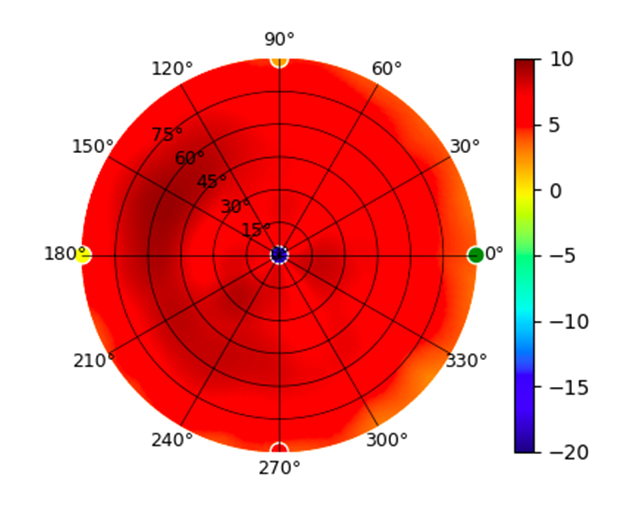

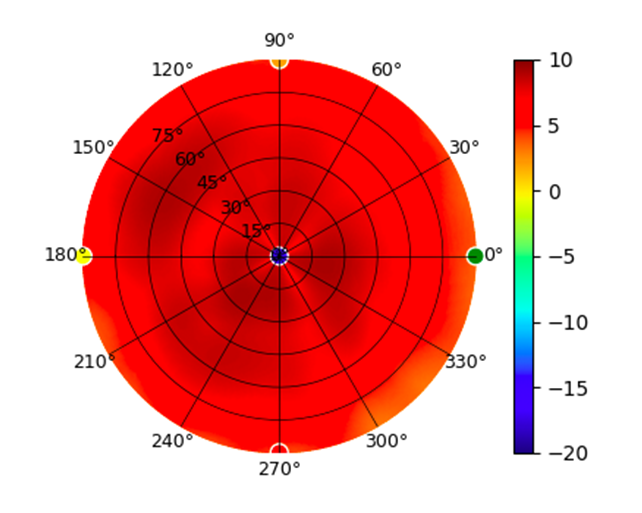

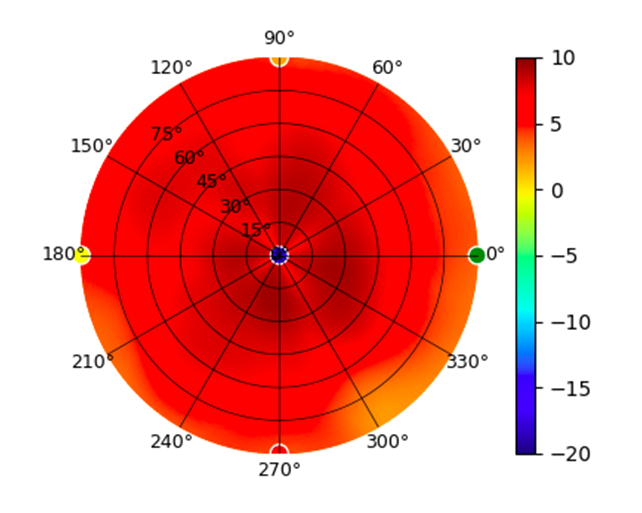

UAP-nanoHD

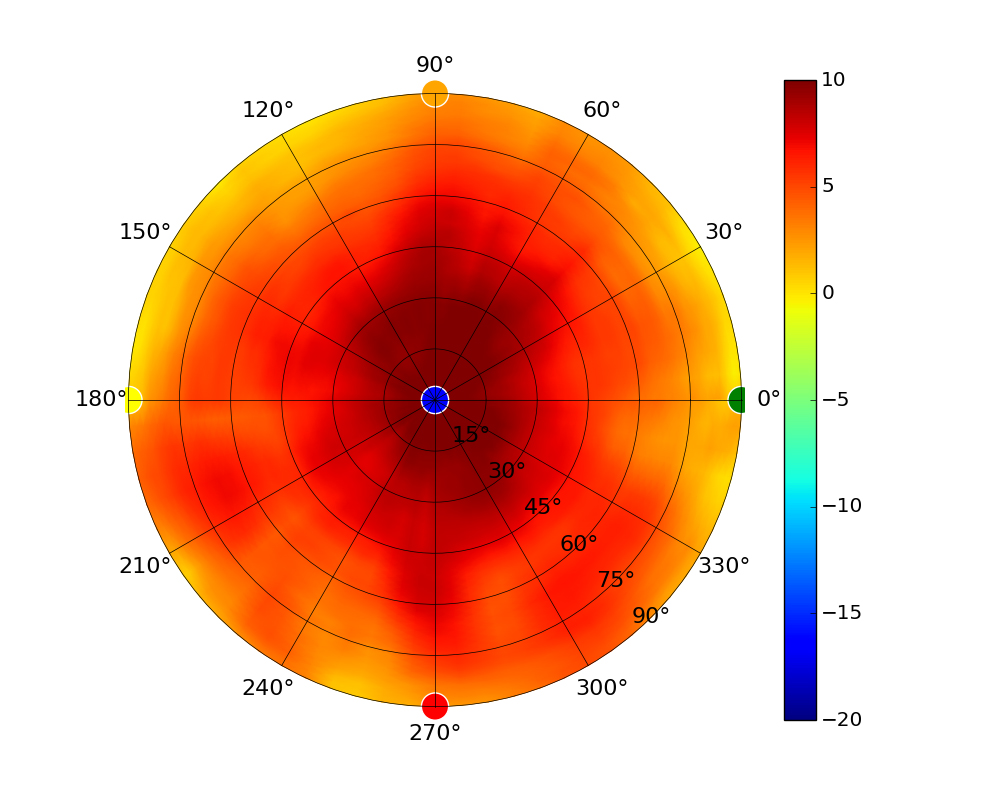

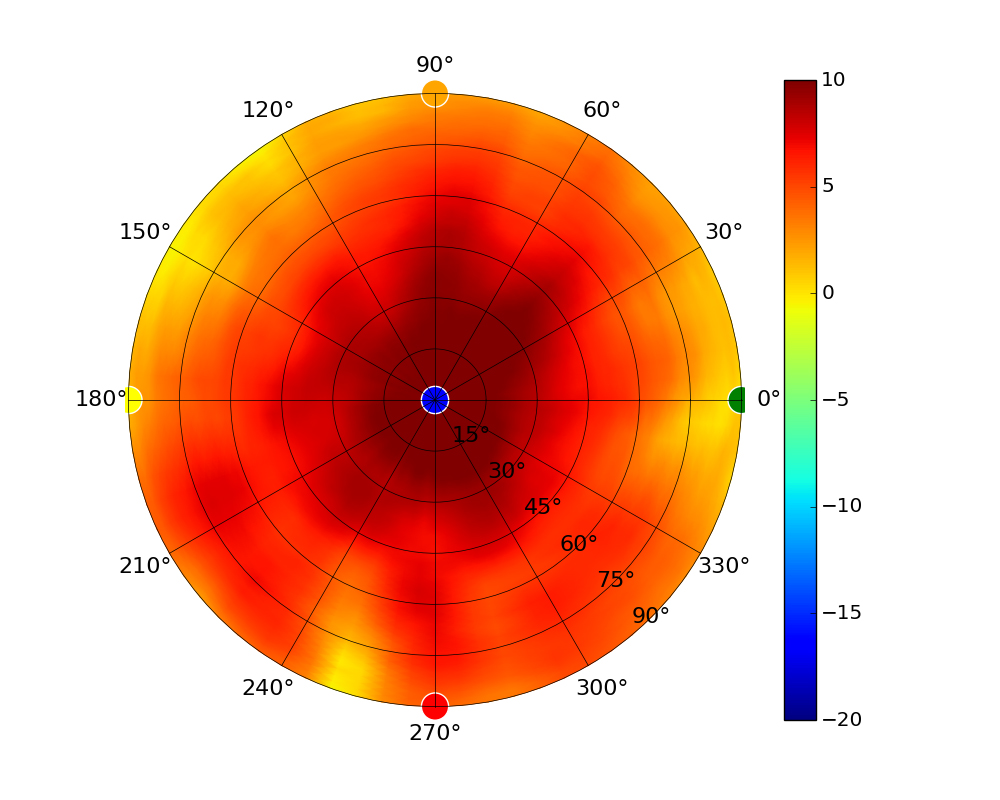

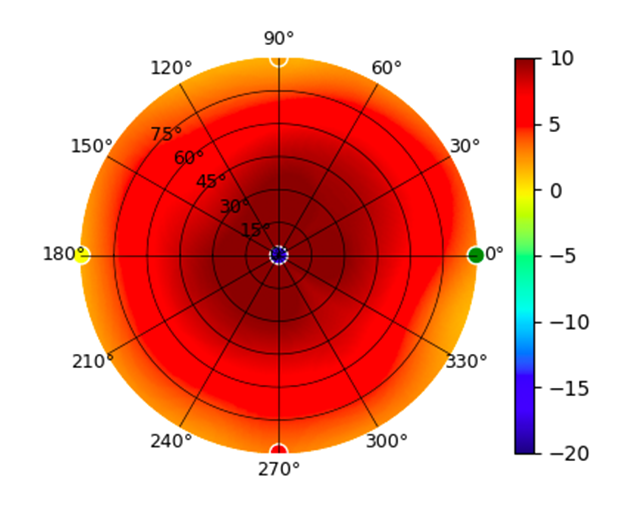

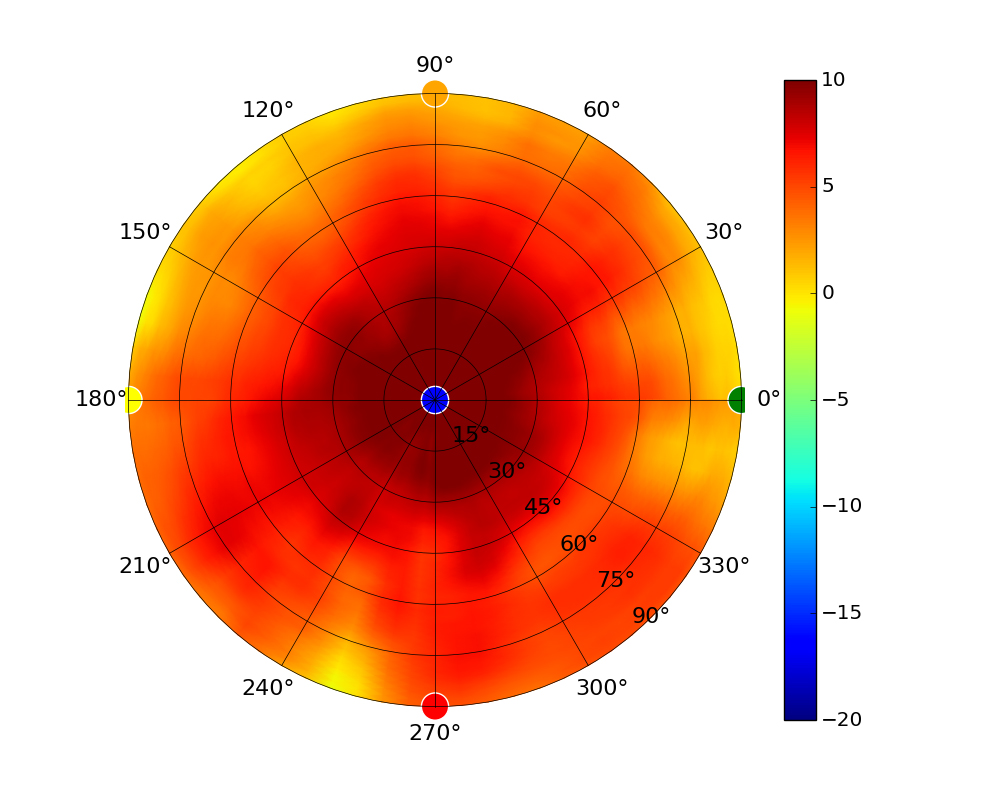

UAP-HD

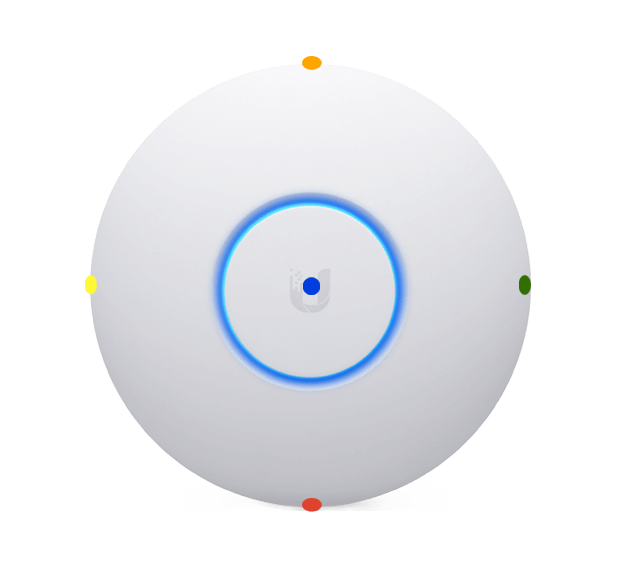

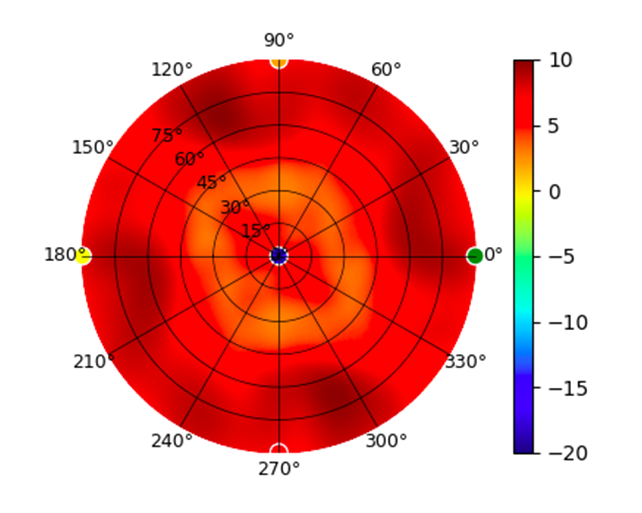

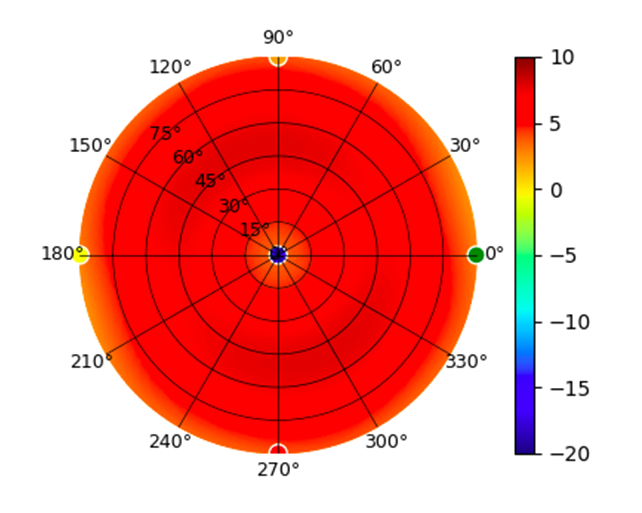

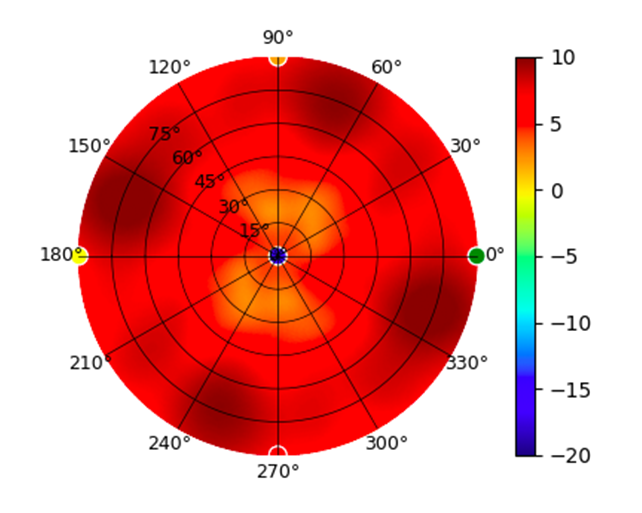

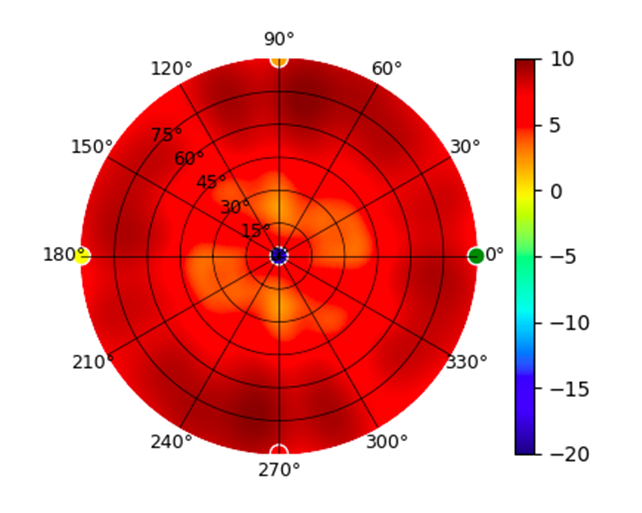

UAP-XG

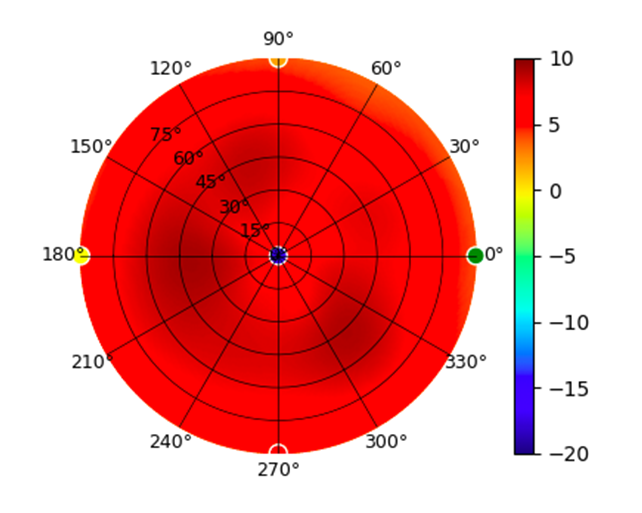

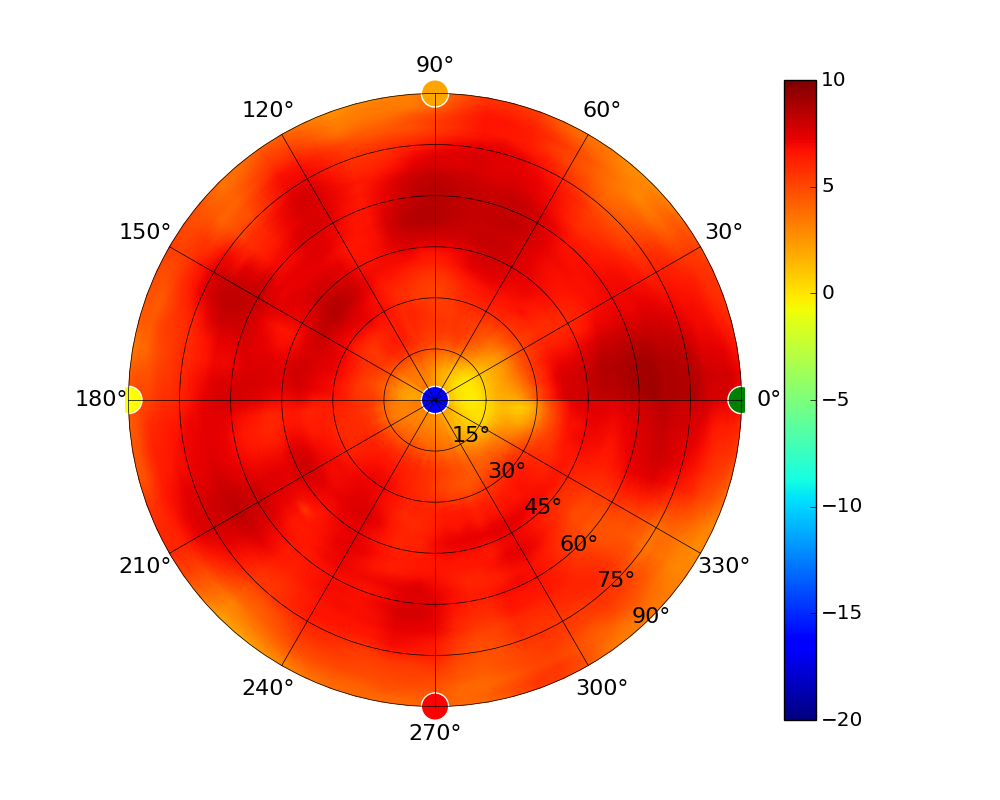

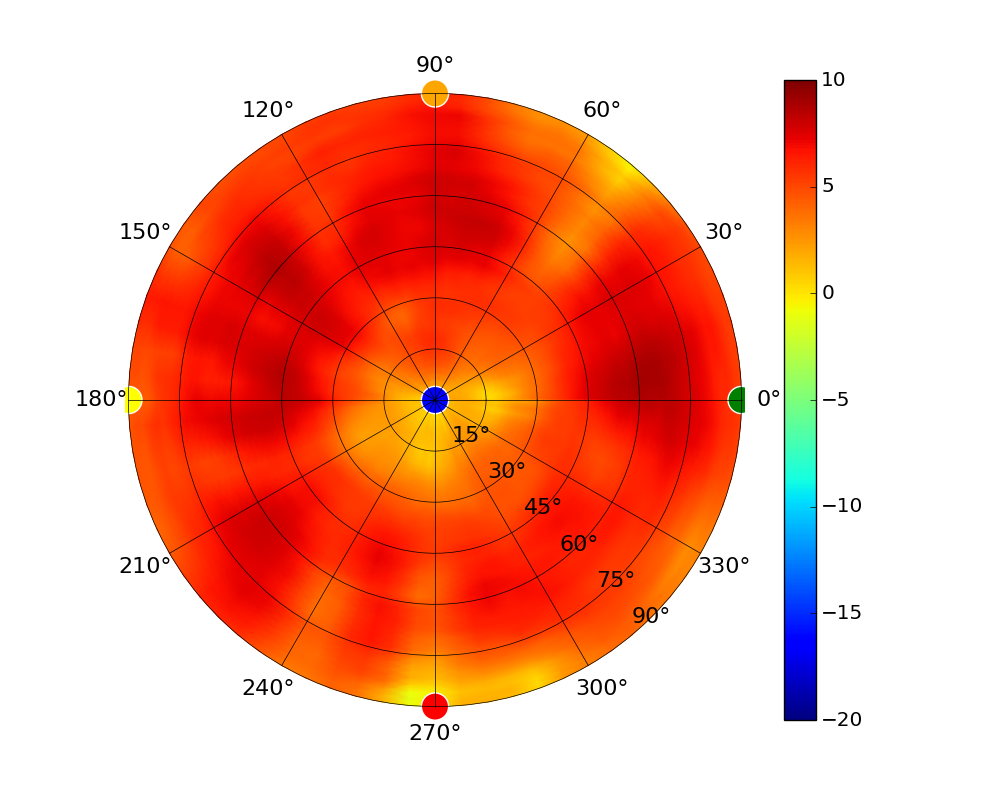

UAP-SHD

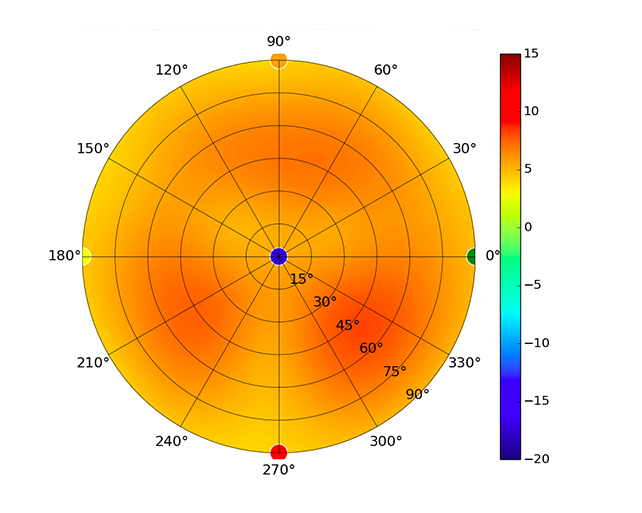

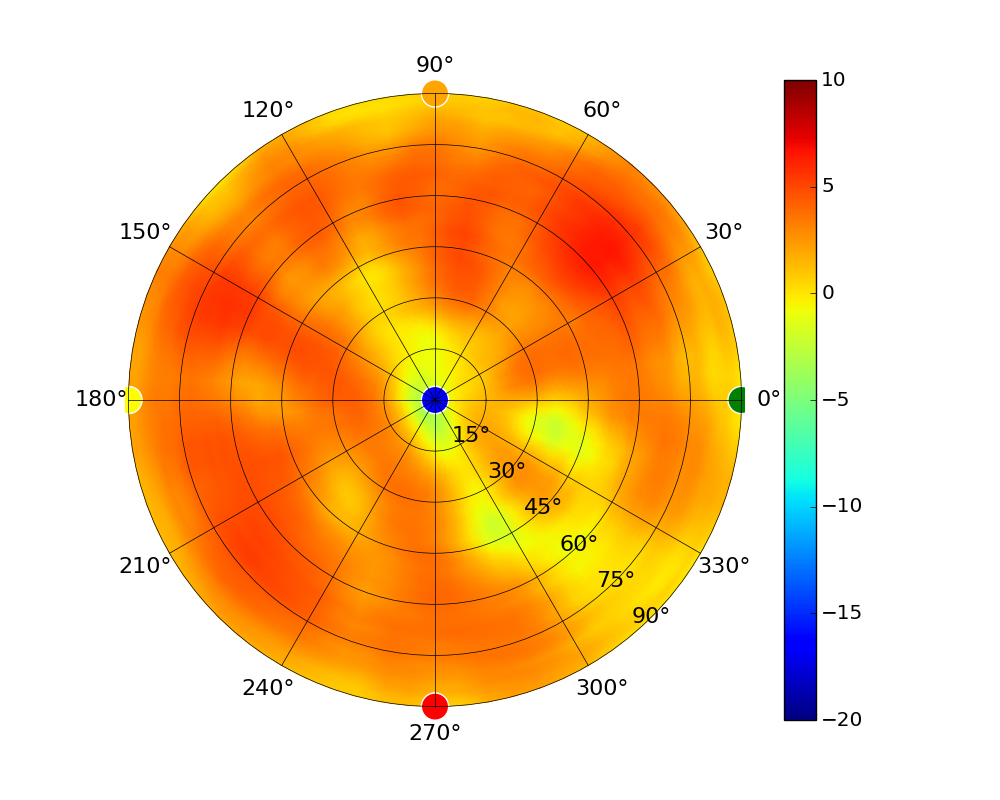

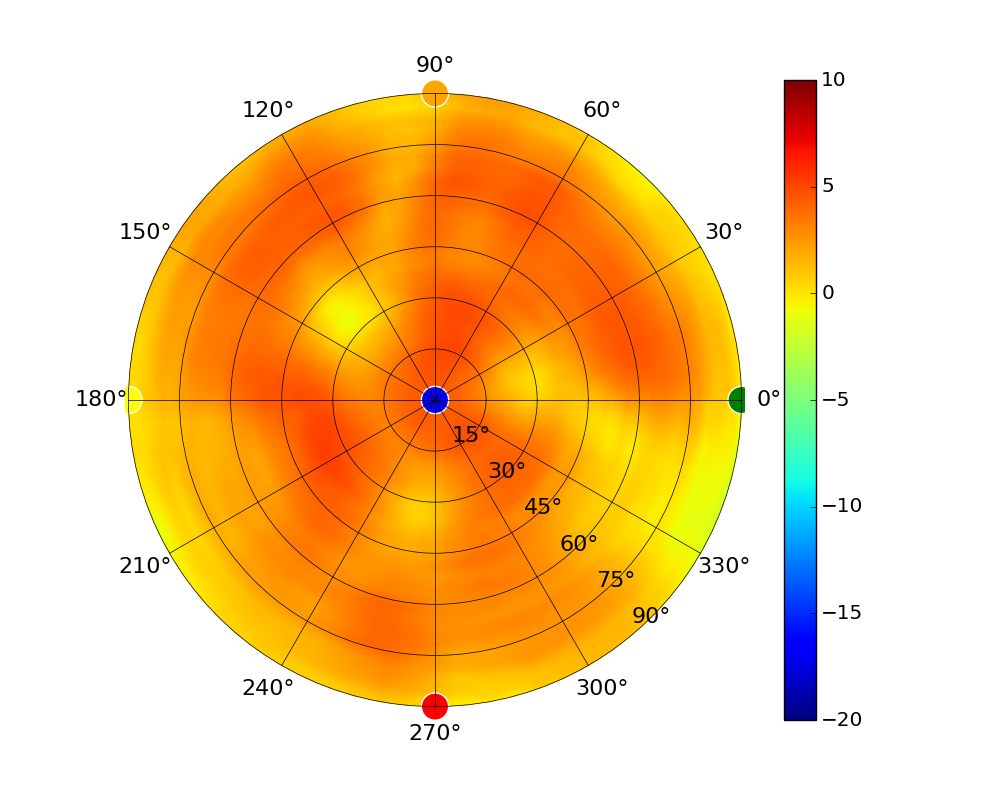

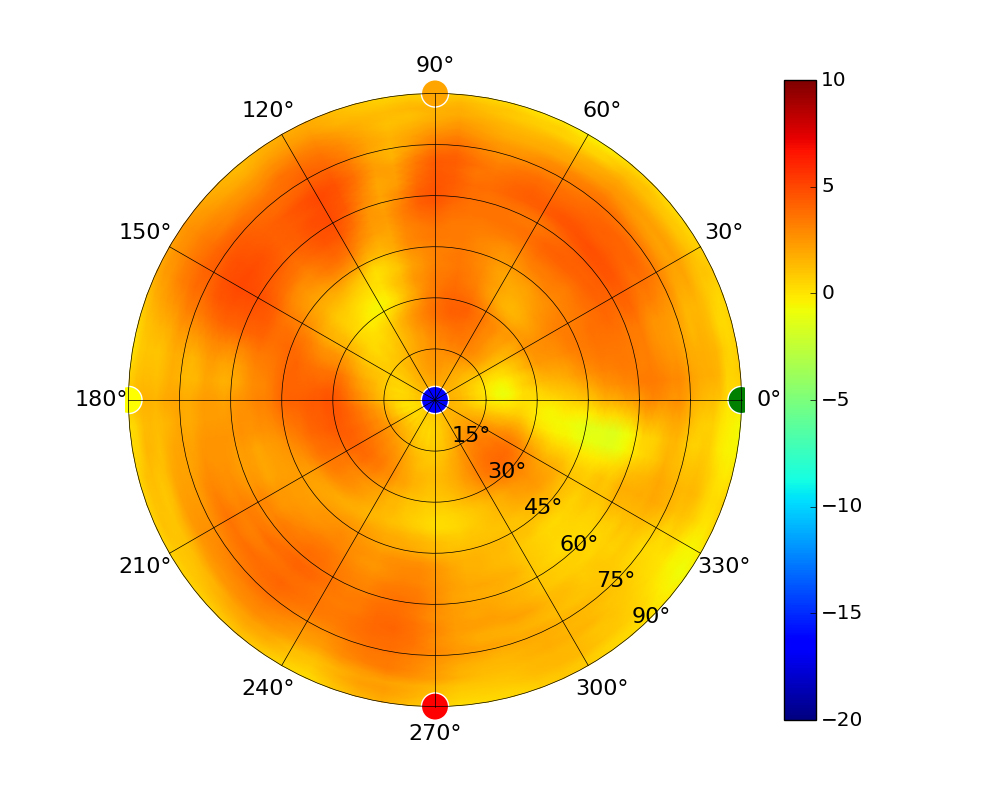

UAP-AC-LR

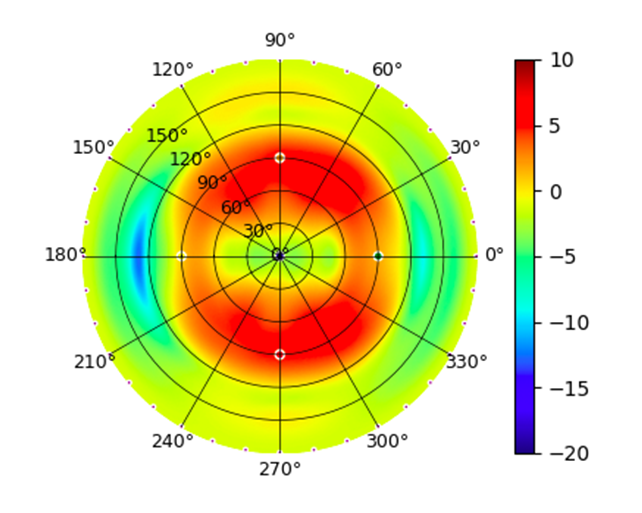

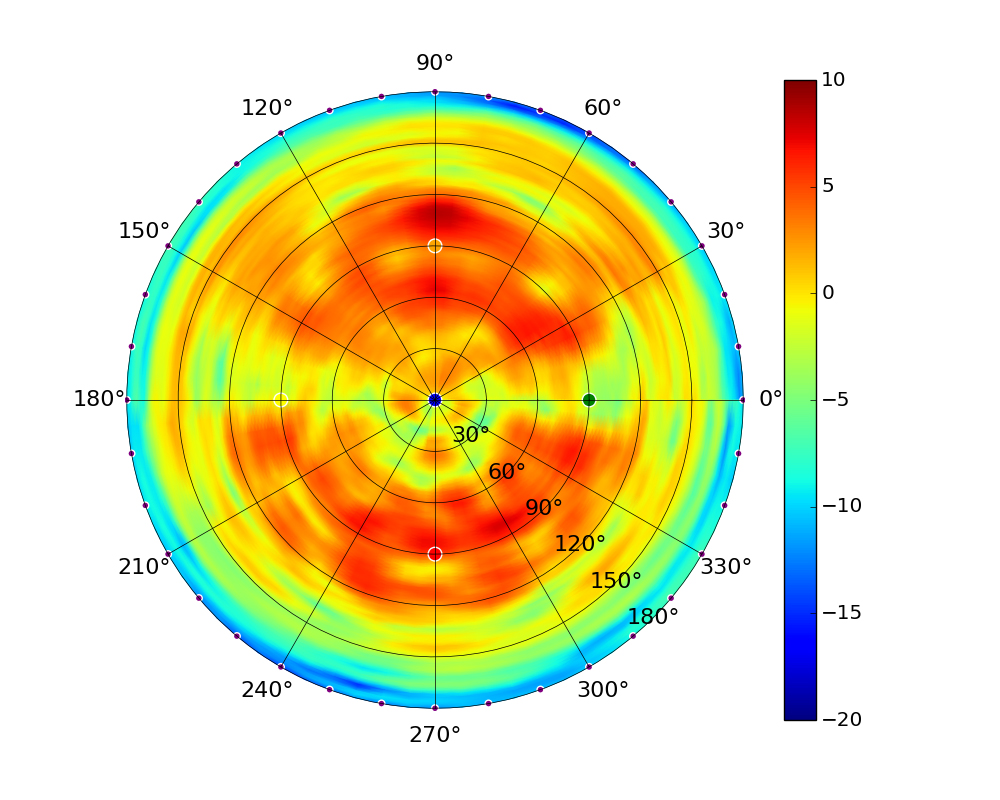

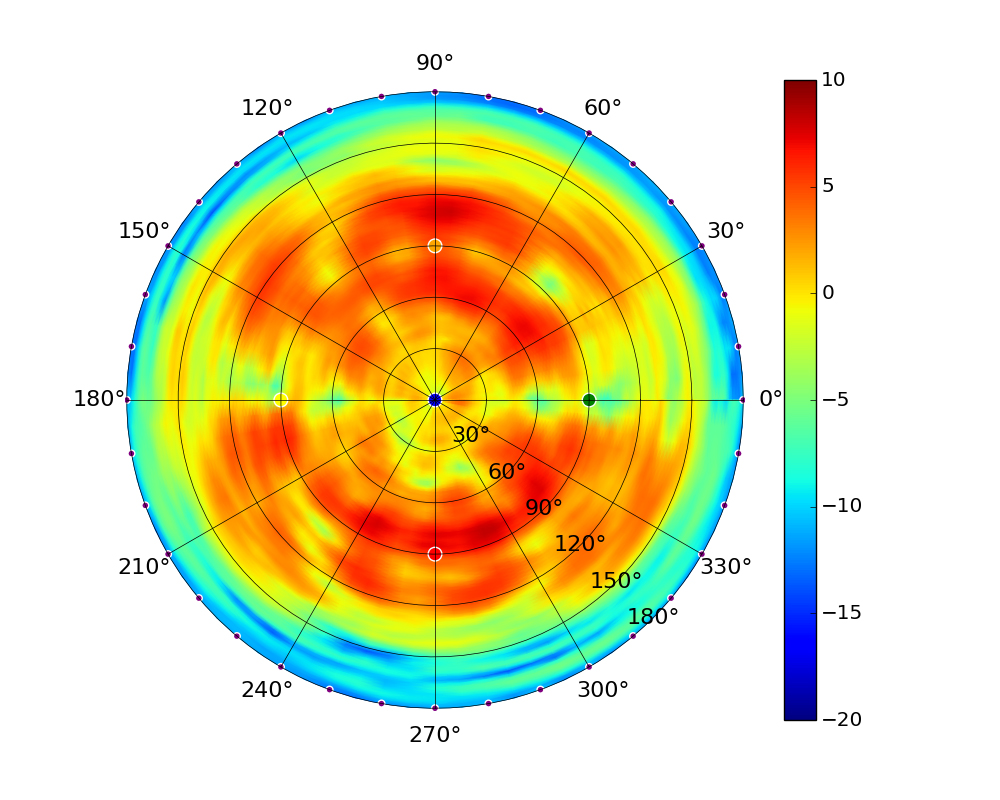

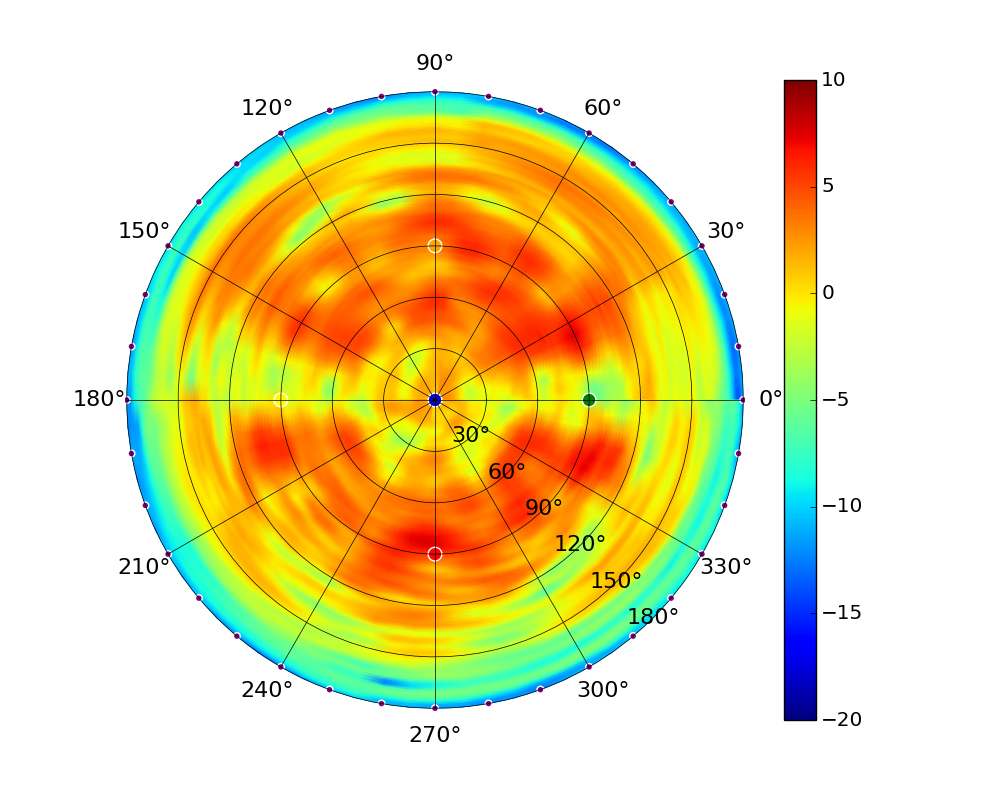

UAP-AC-M-PRO

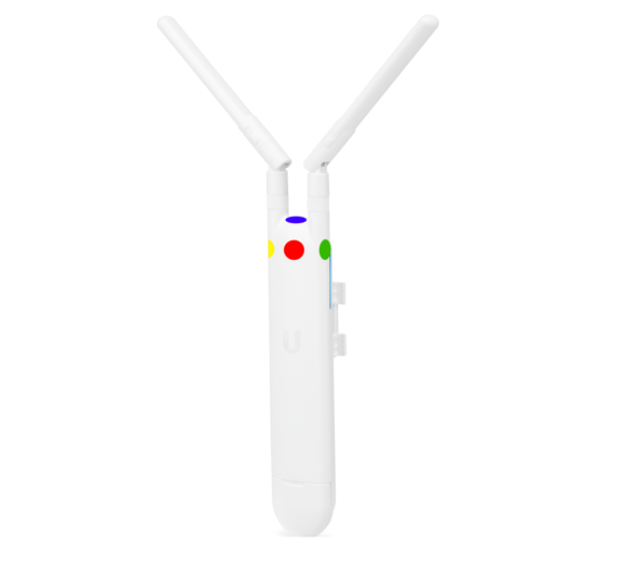

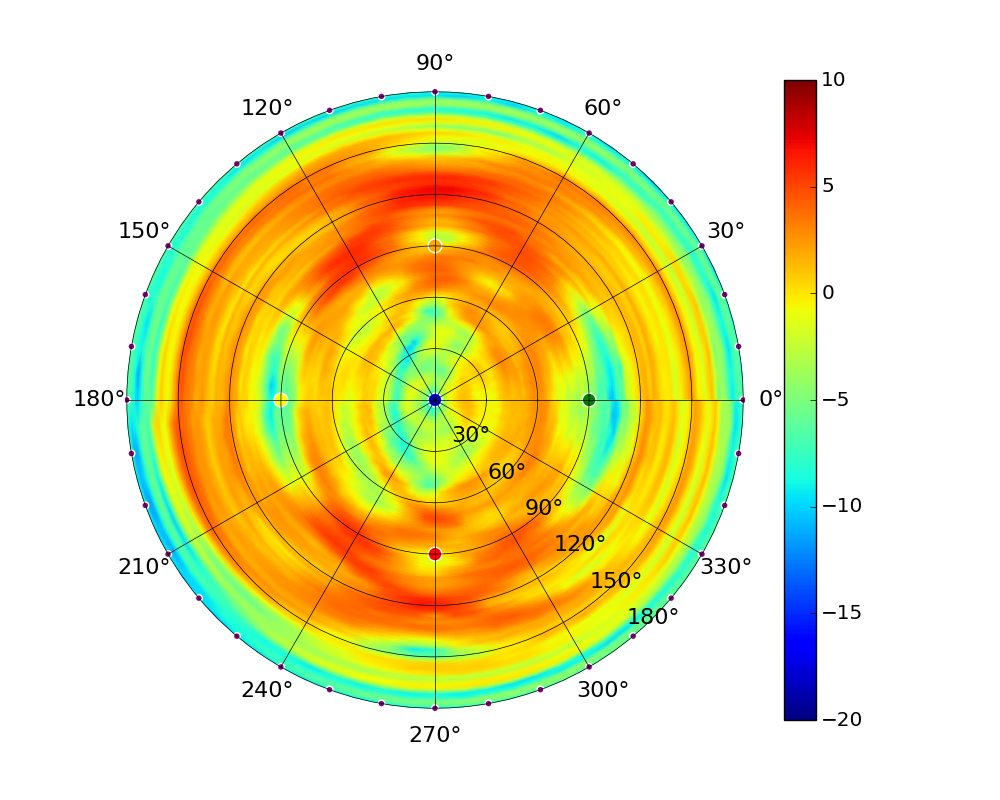

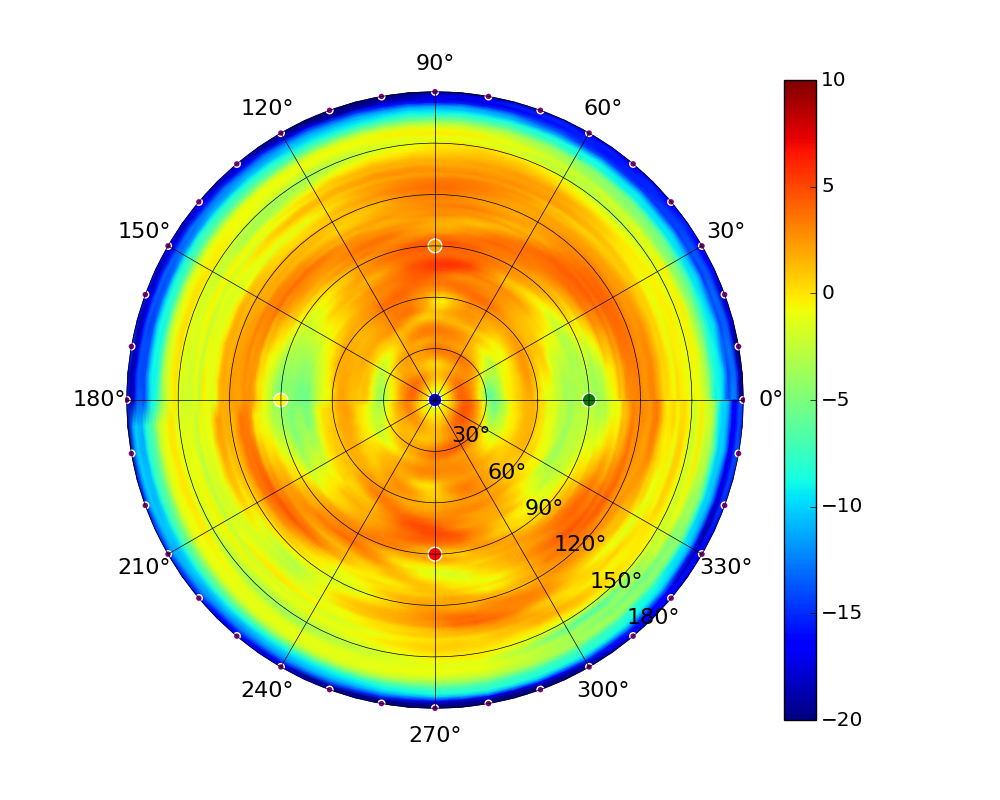

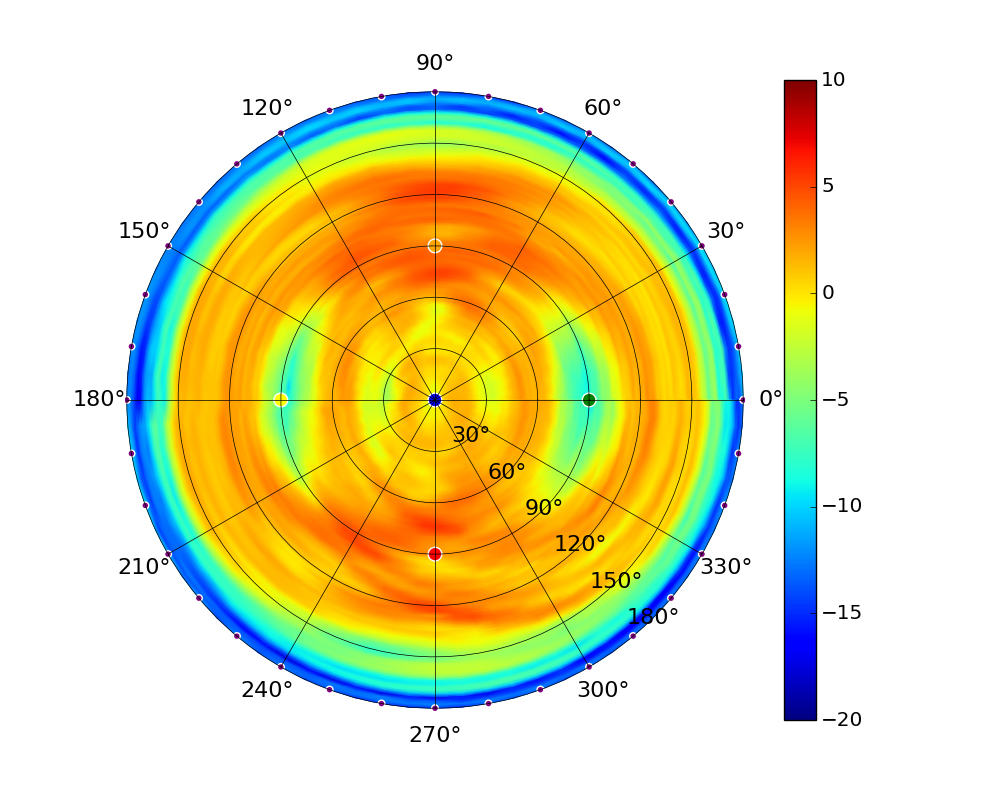

UAP-AC-M

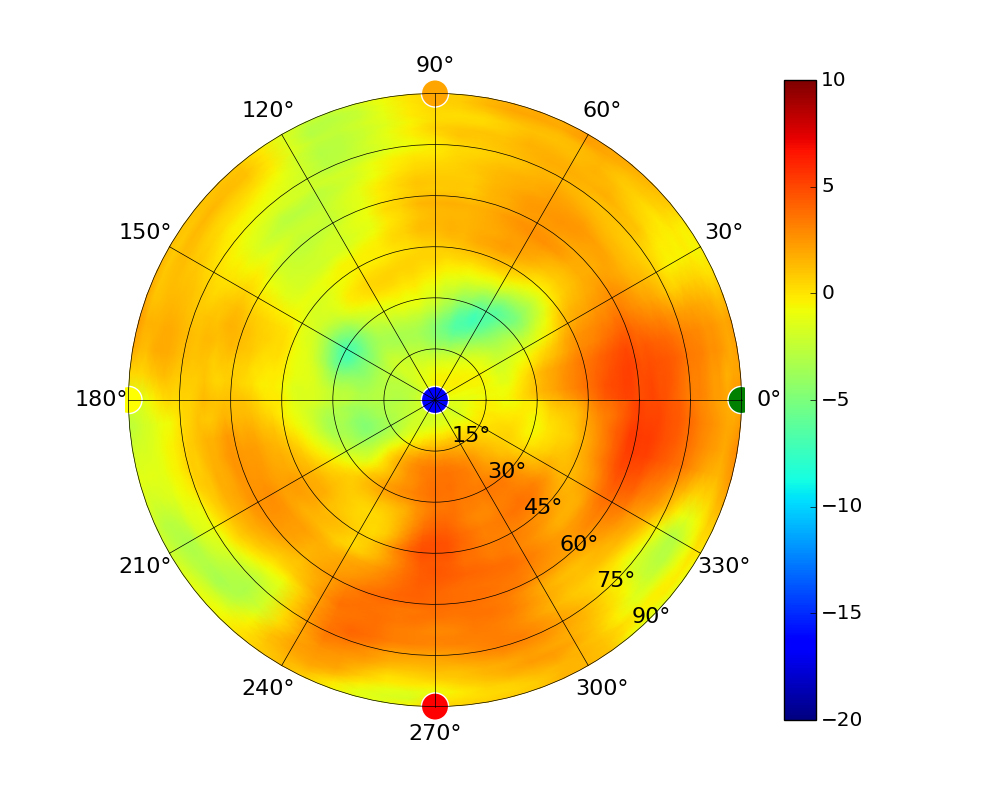

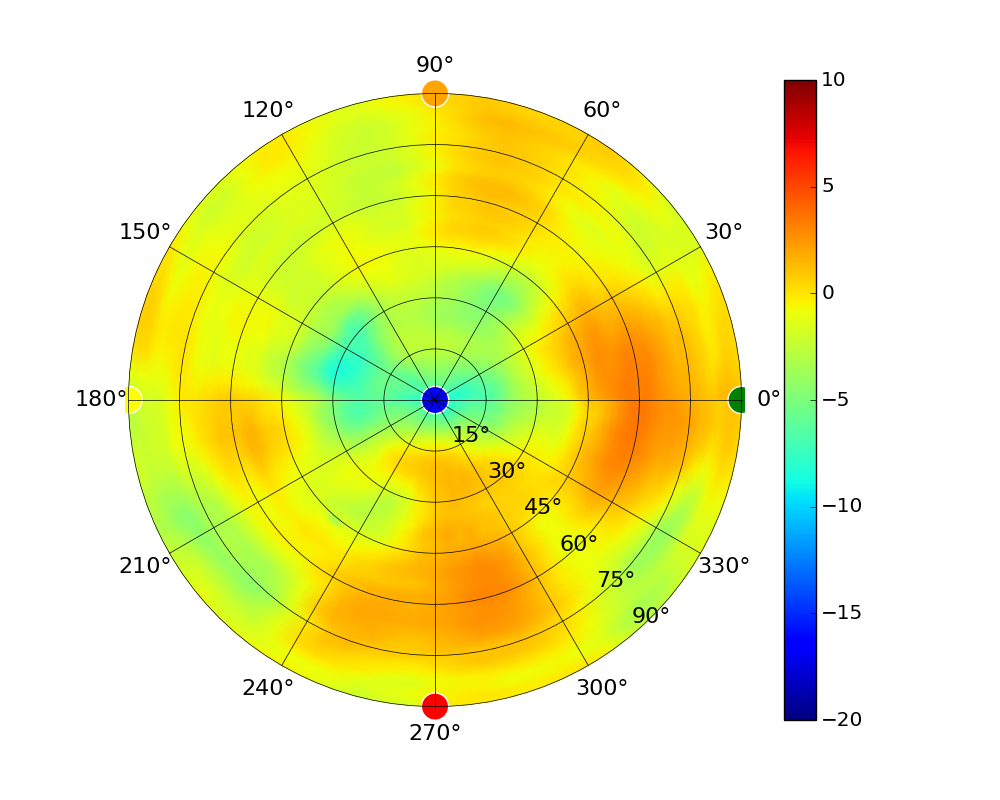

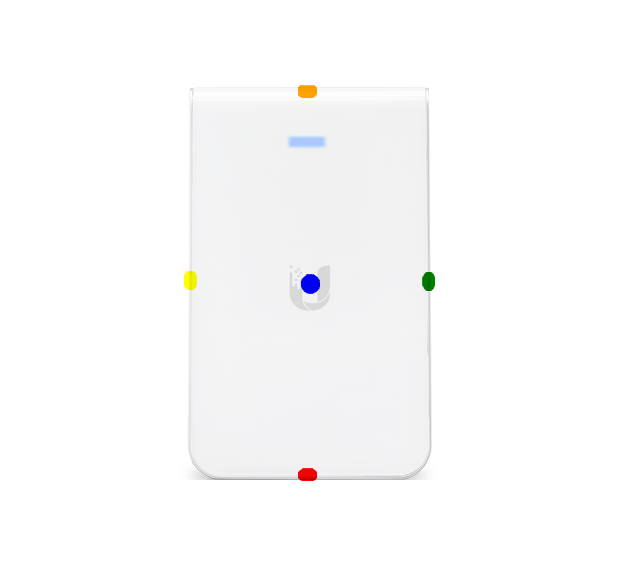

UAP-AC-IW

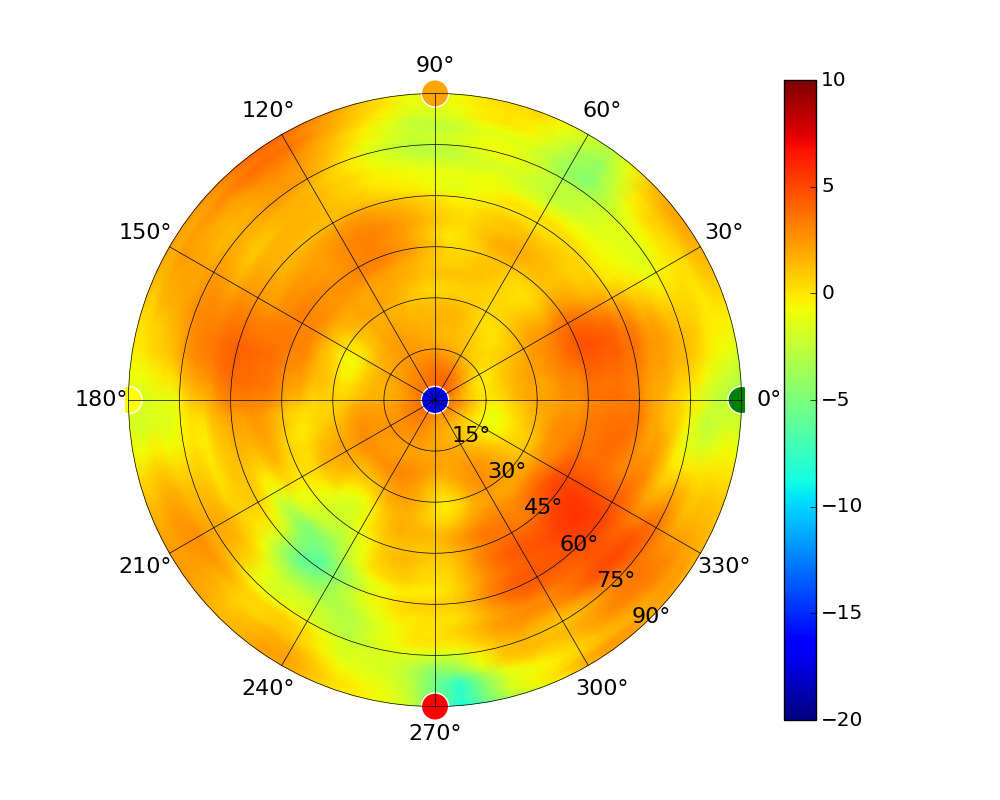

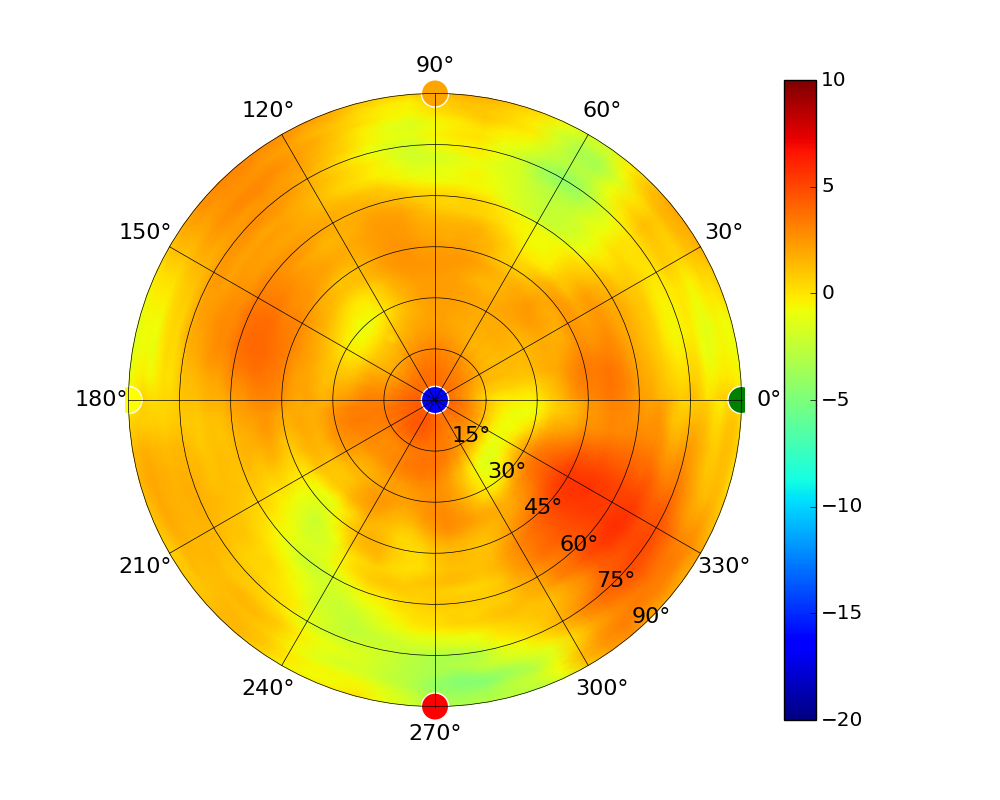

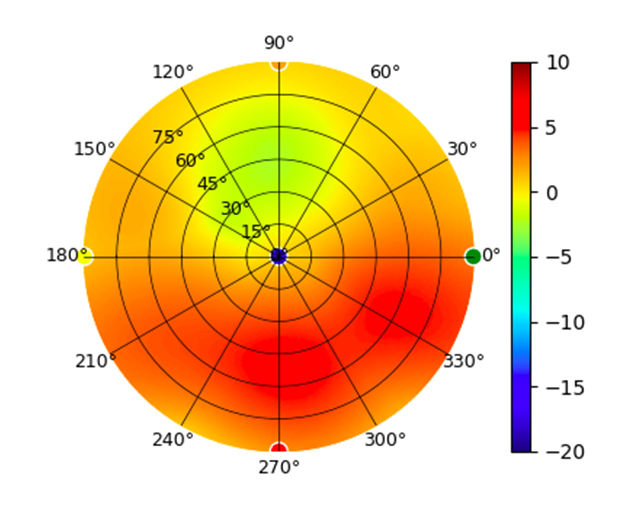

UAP-AC-Lite

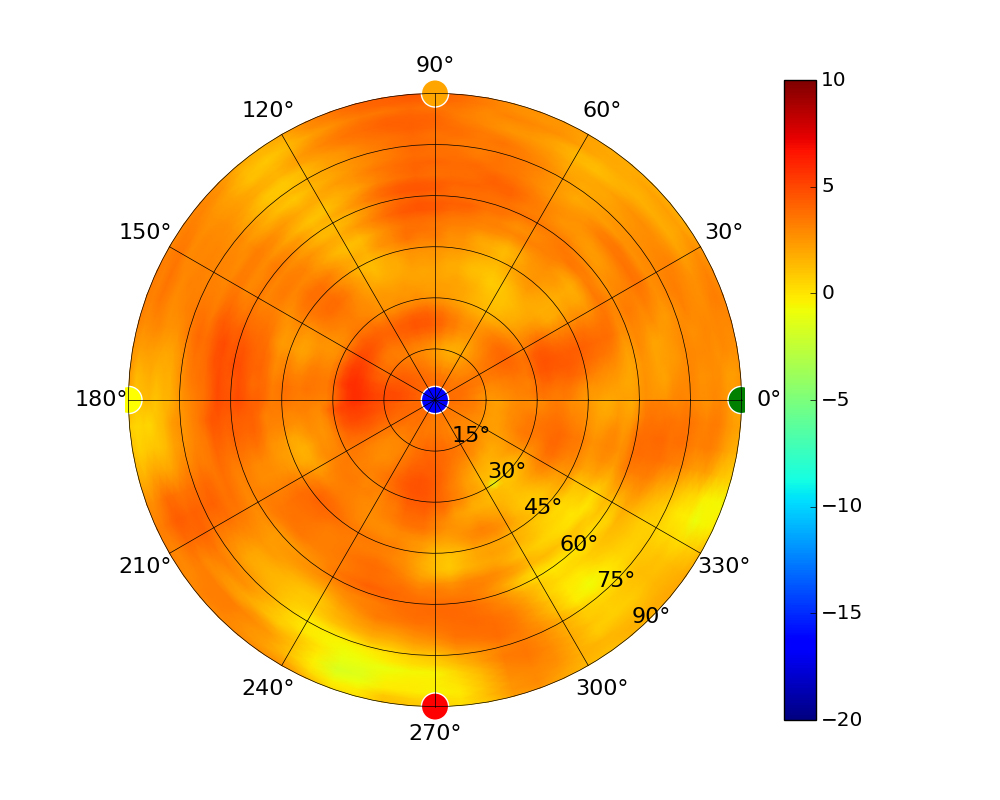

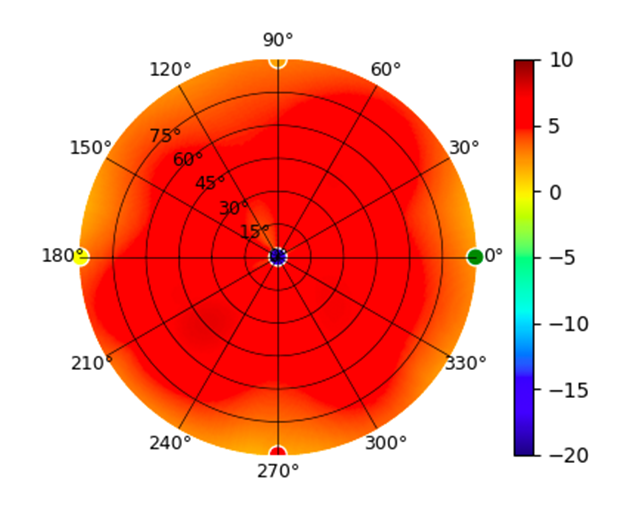

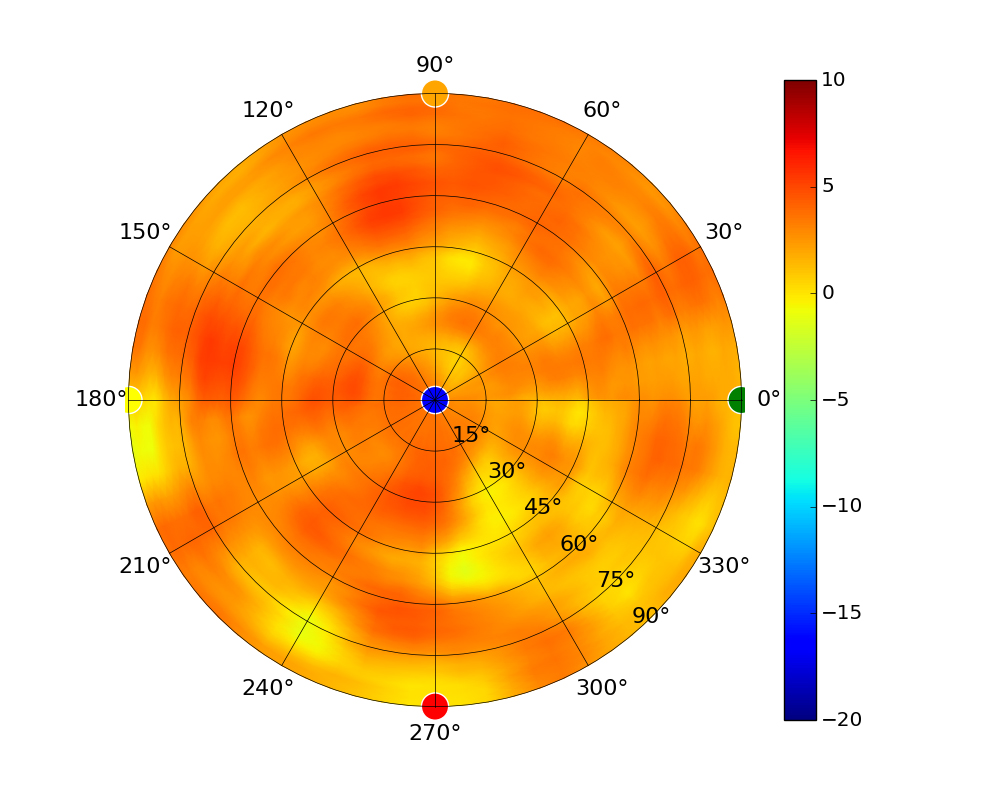

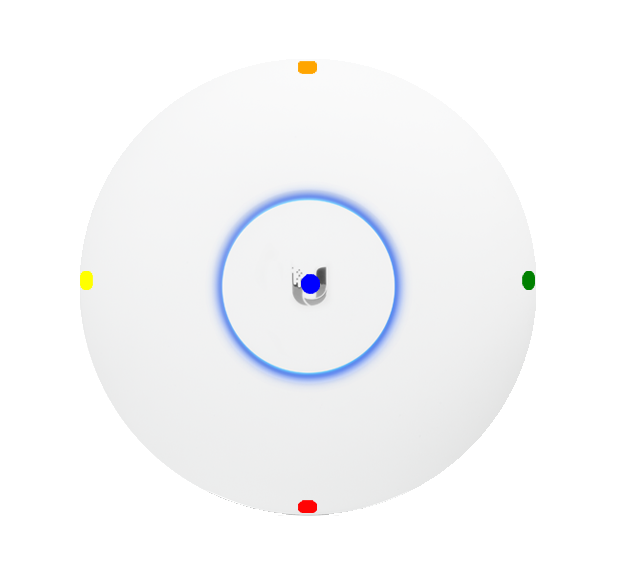

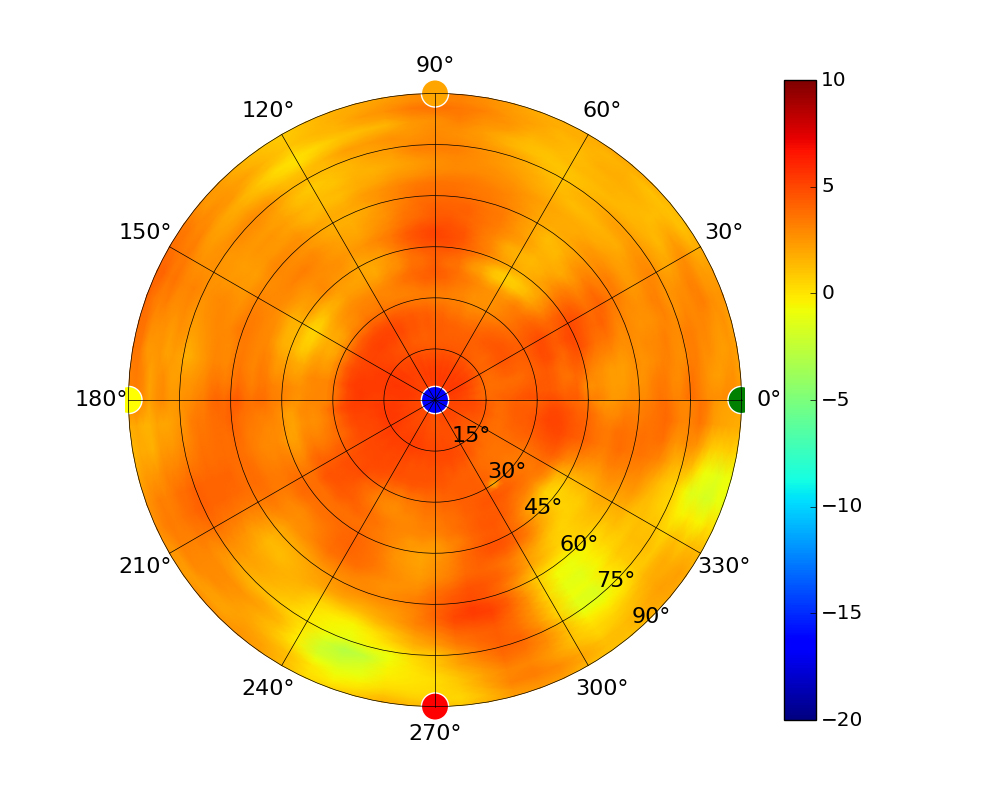

UAP-AC-PRO

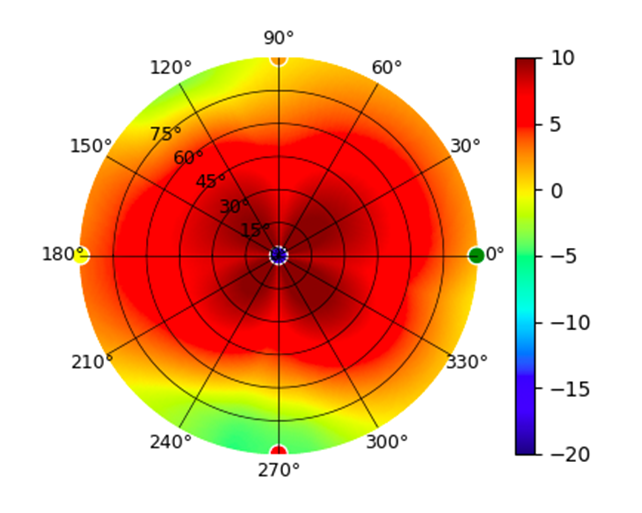

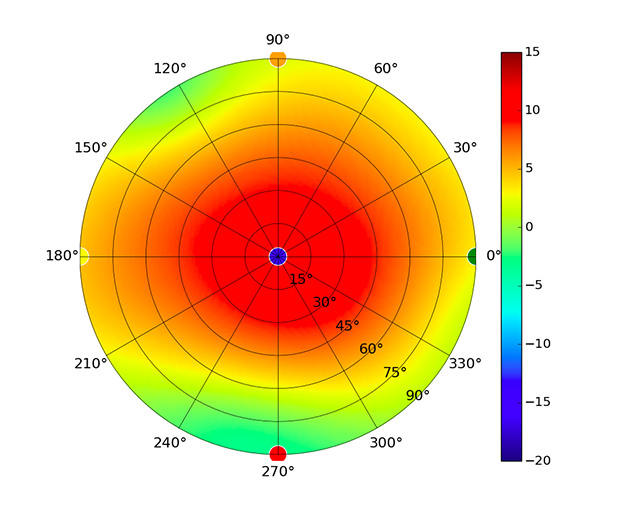

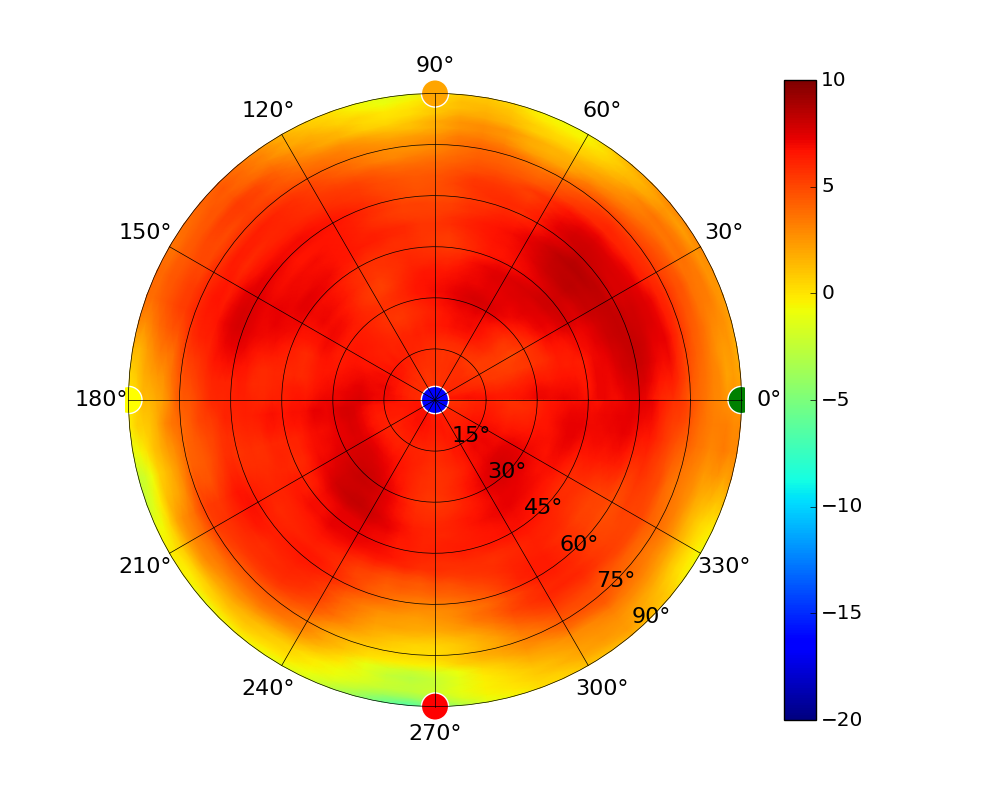

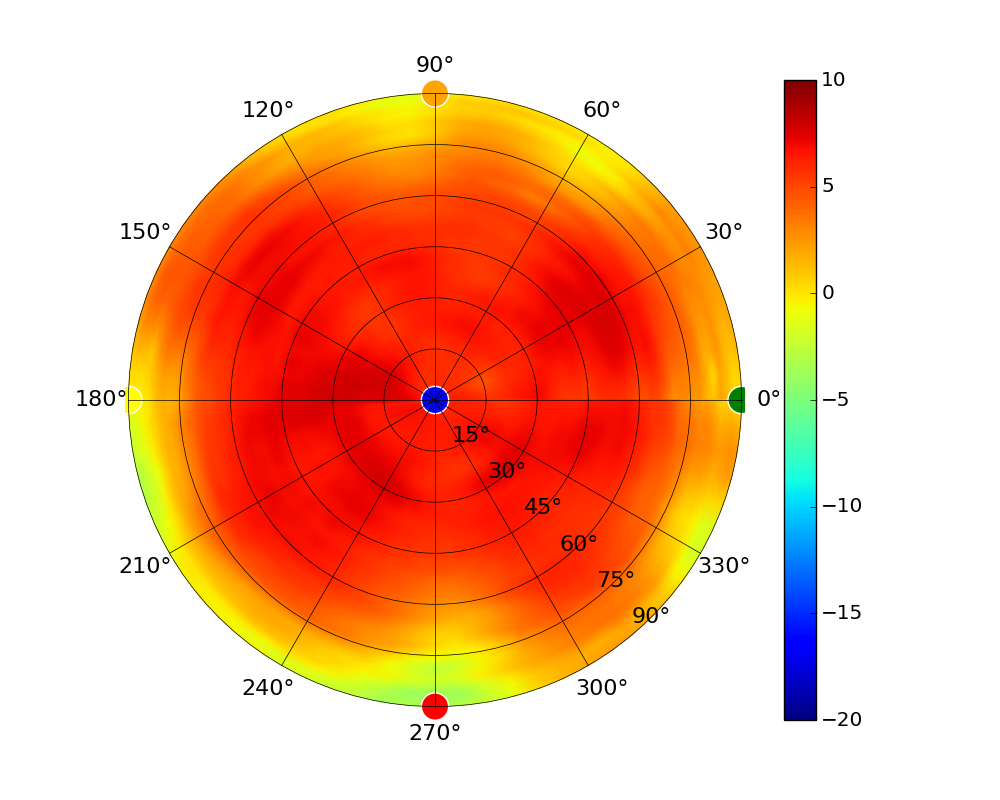

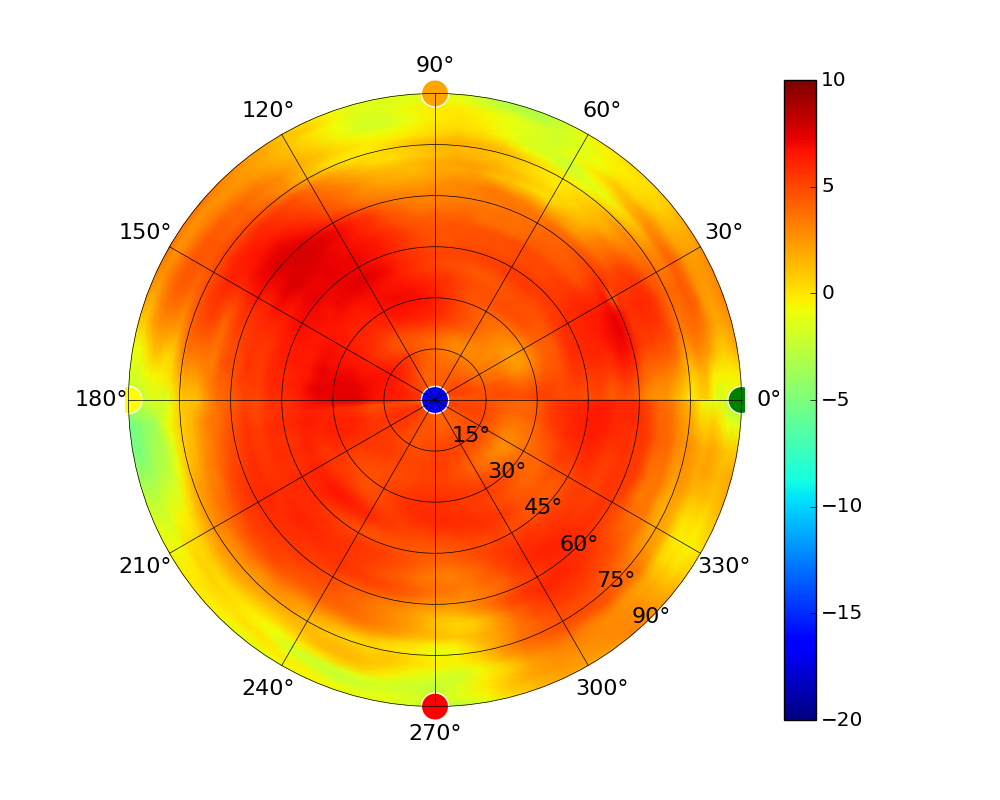

UAP-AC-IW-PRO

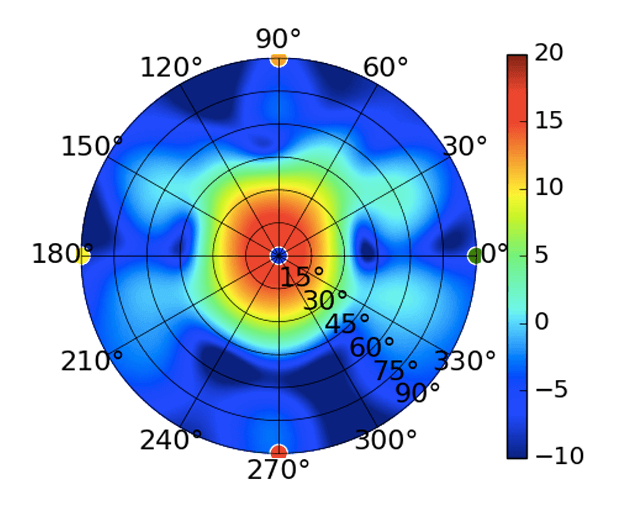

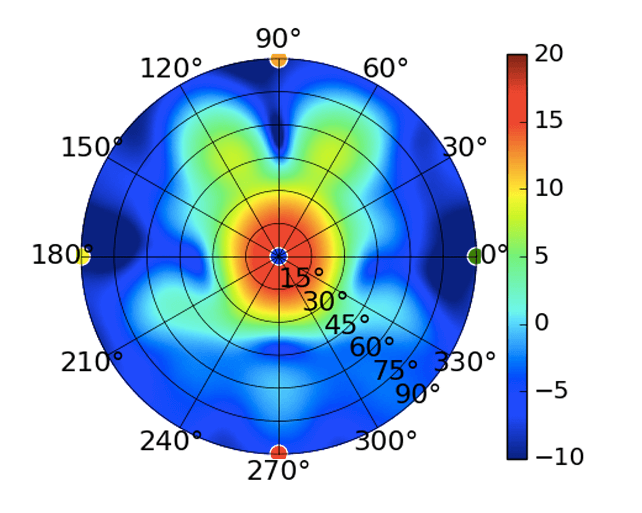

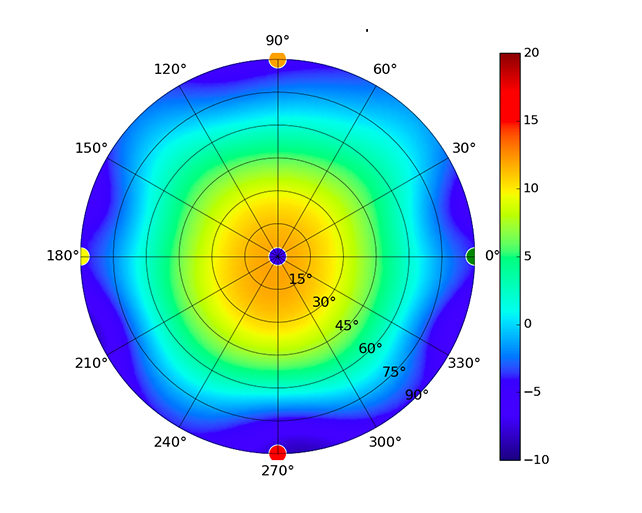

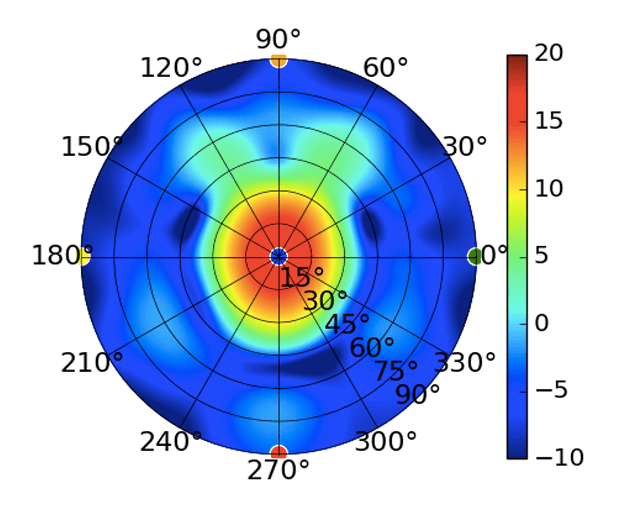

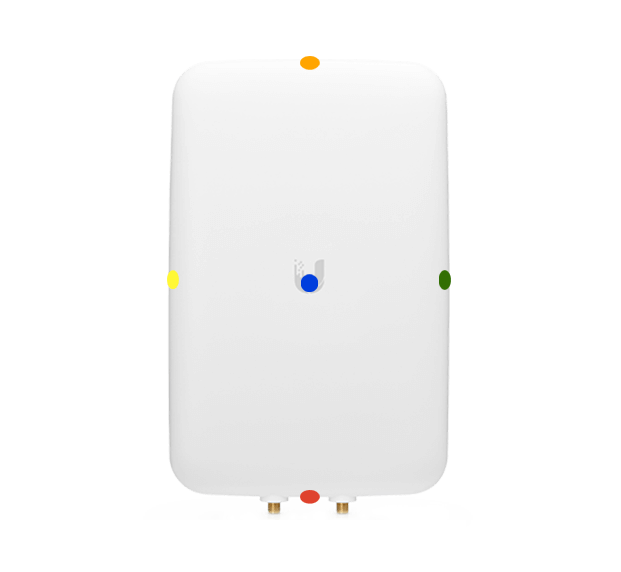

UMA-D

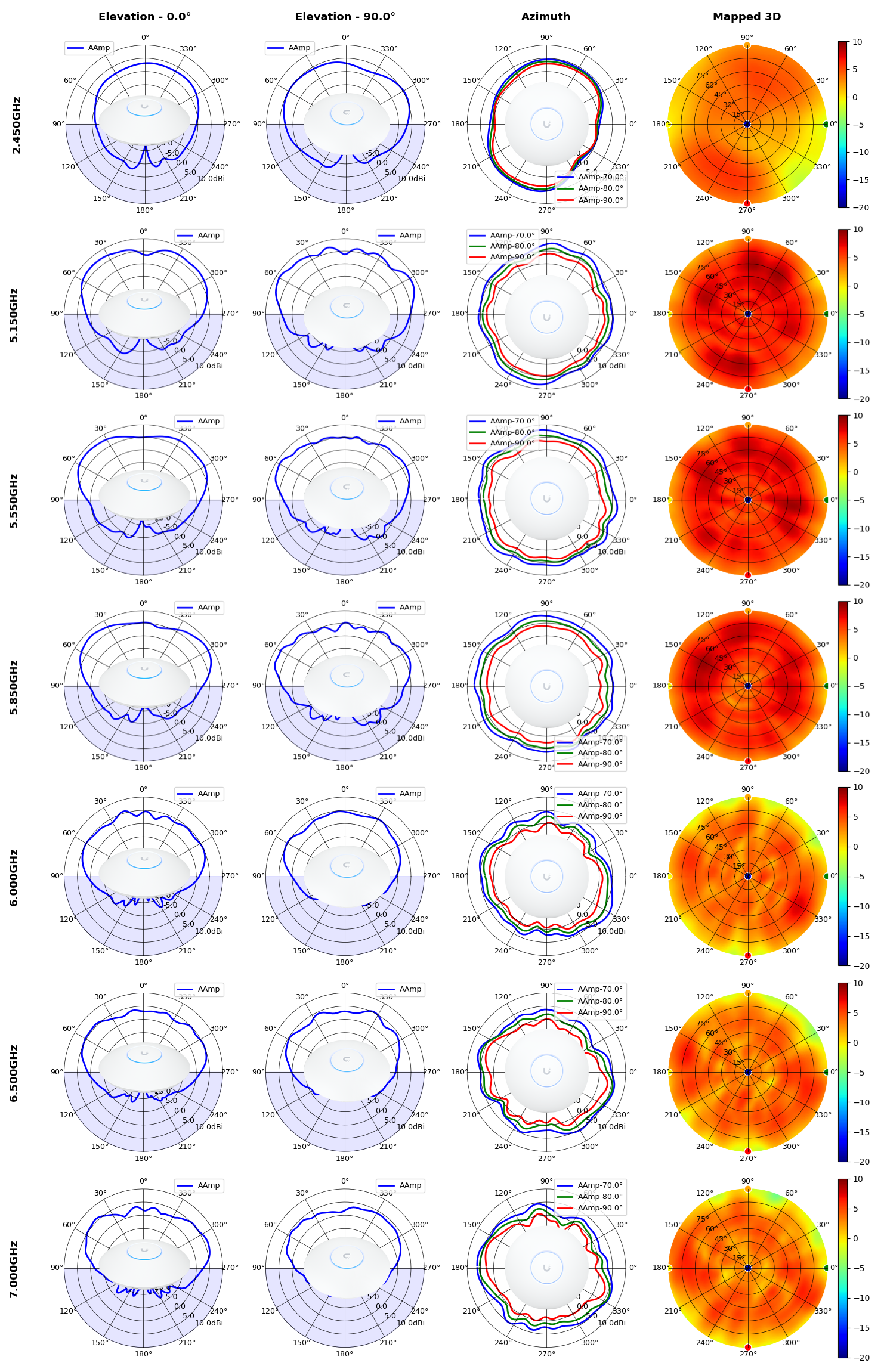

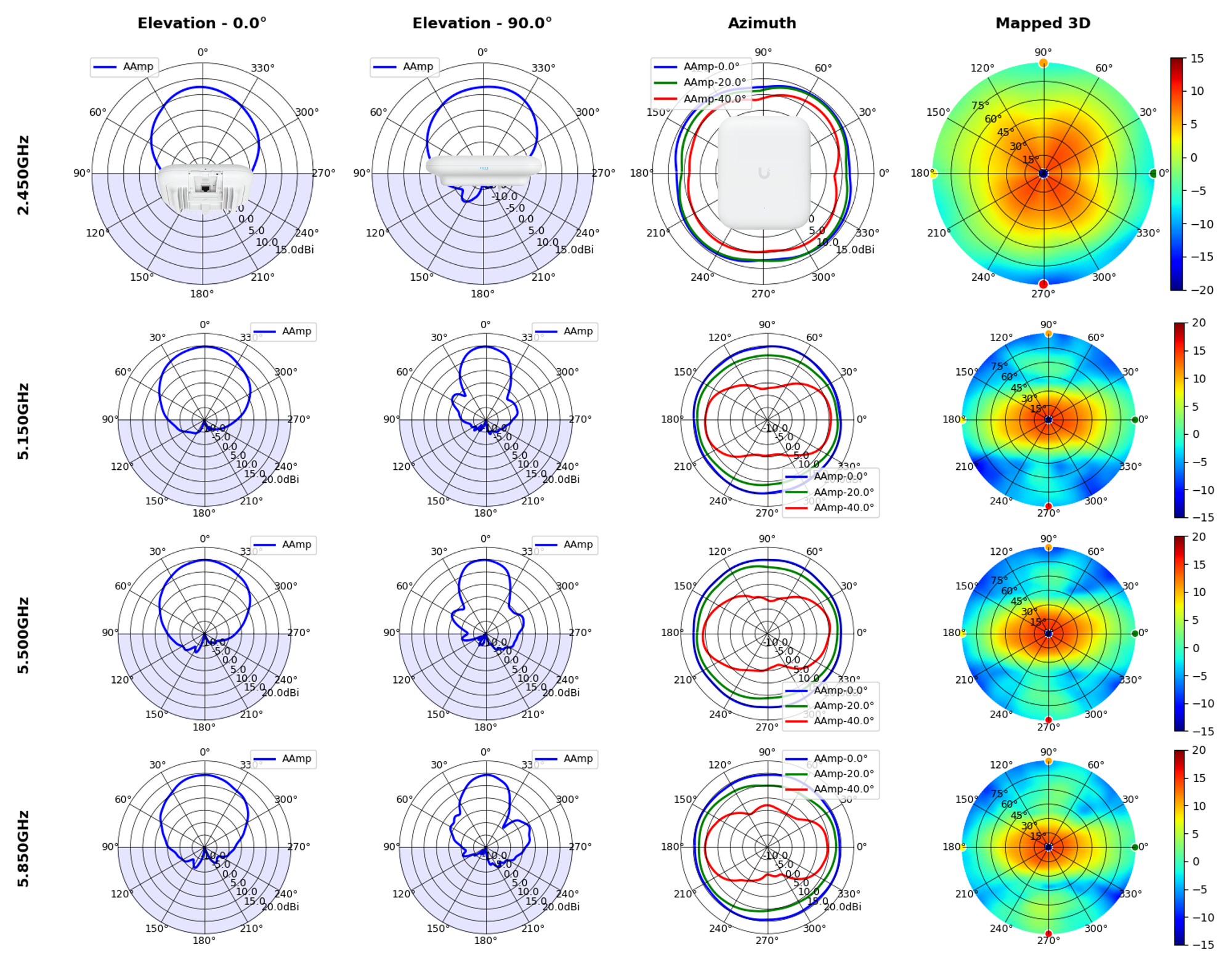

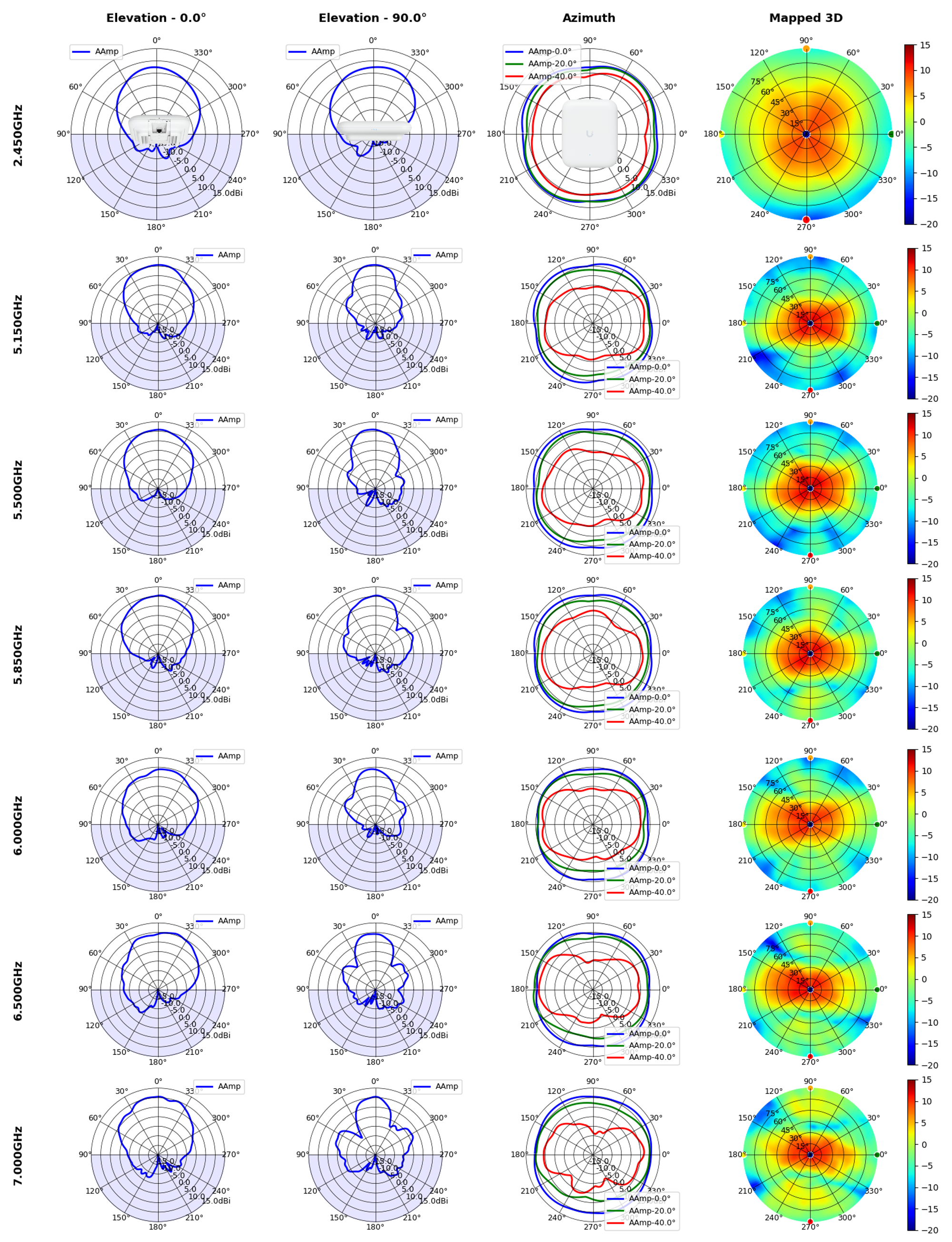

型号摘要图

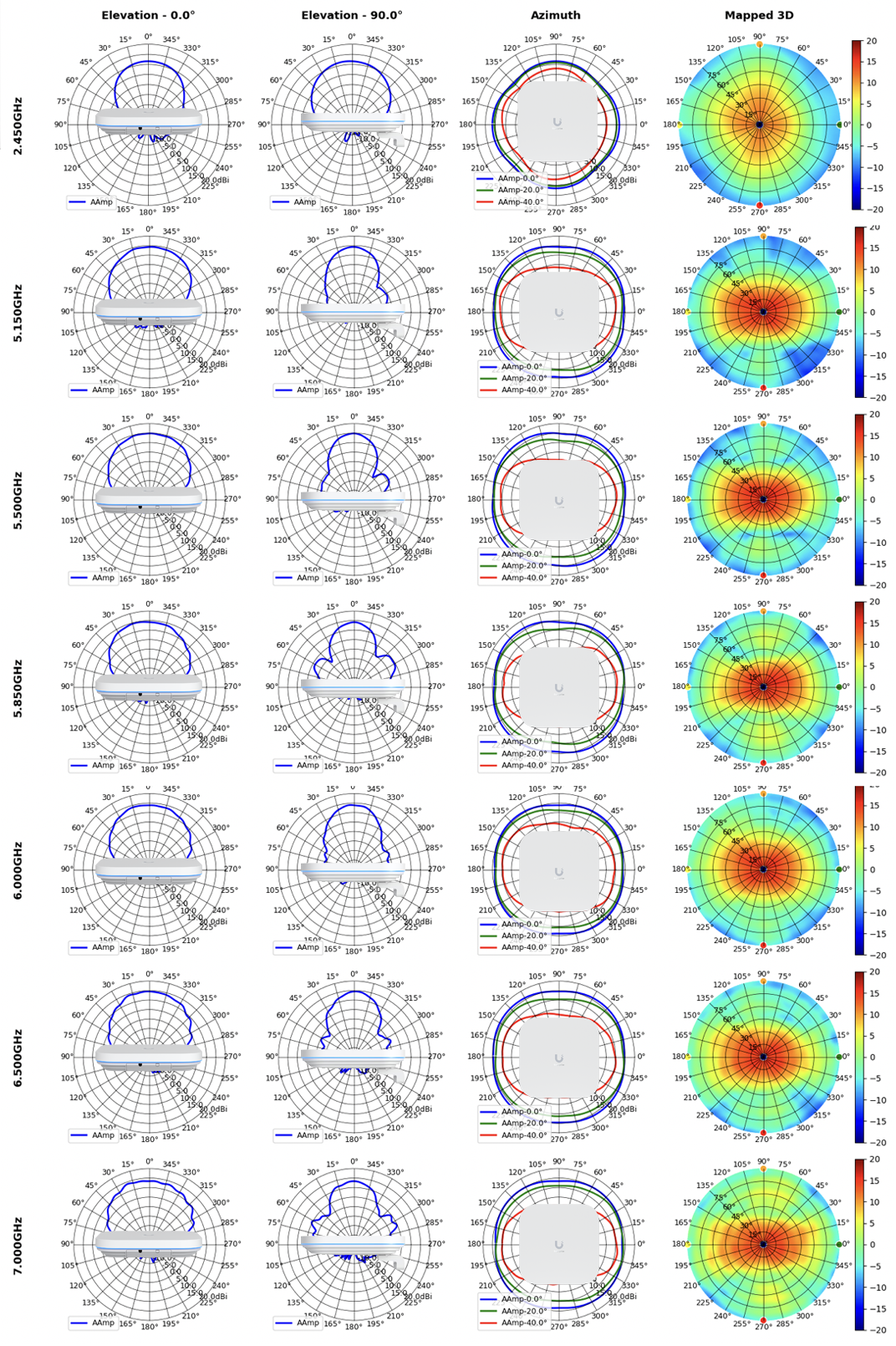

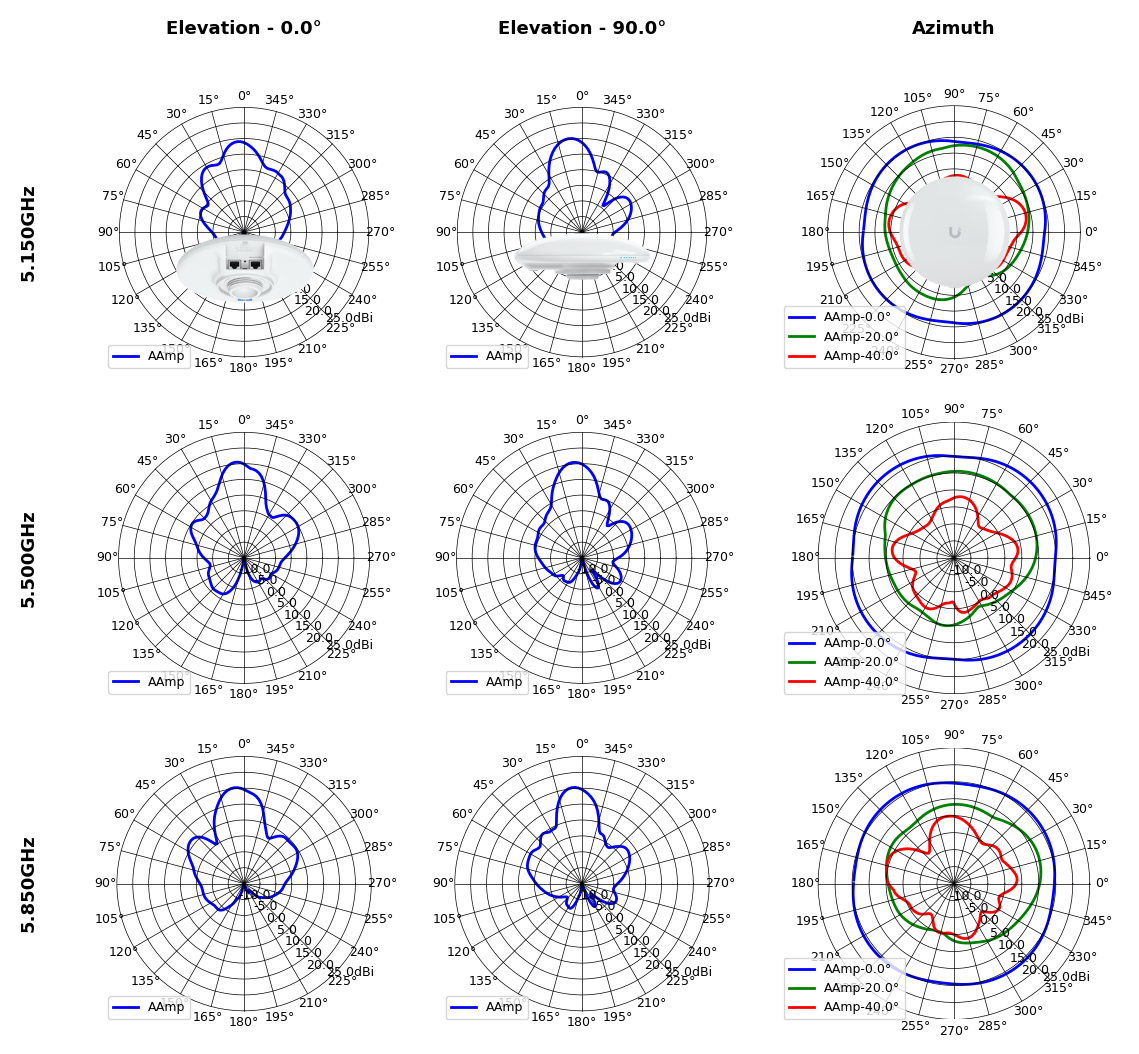

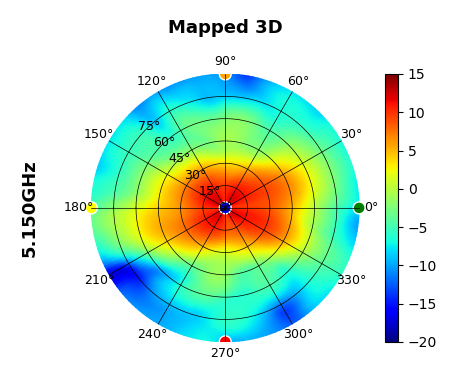

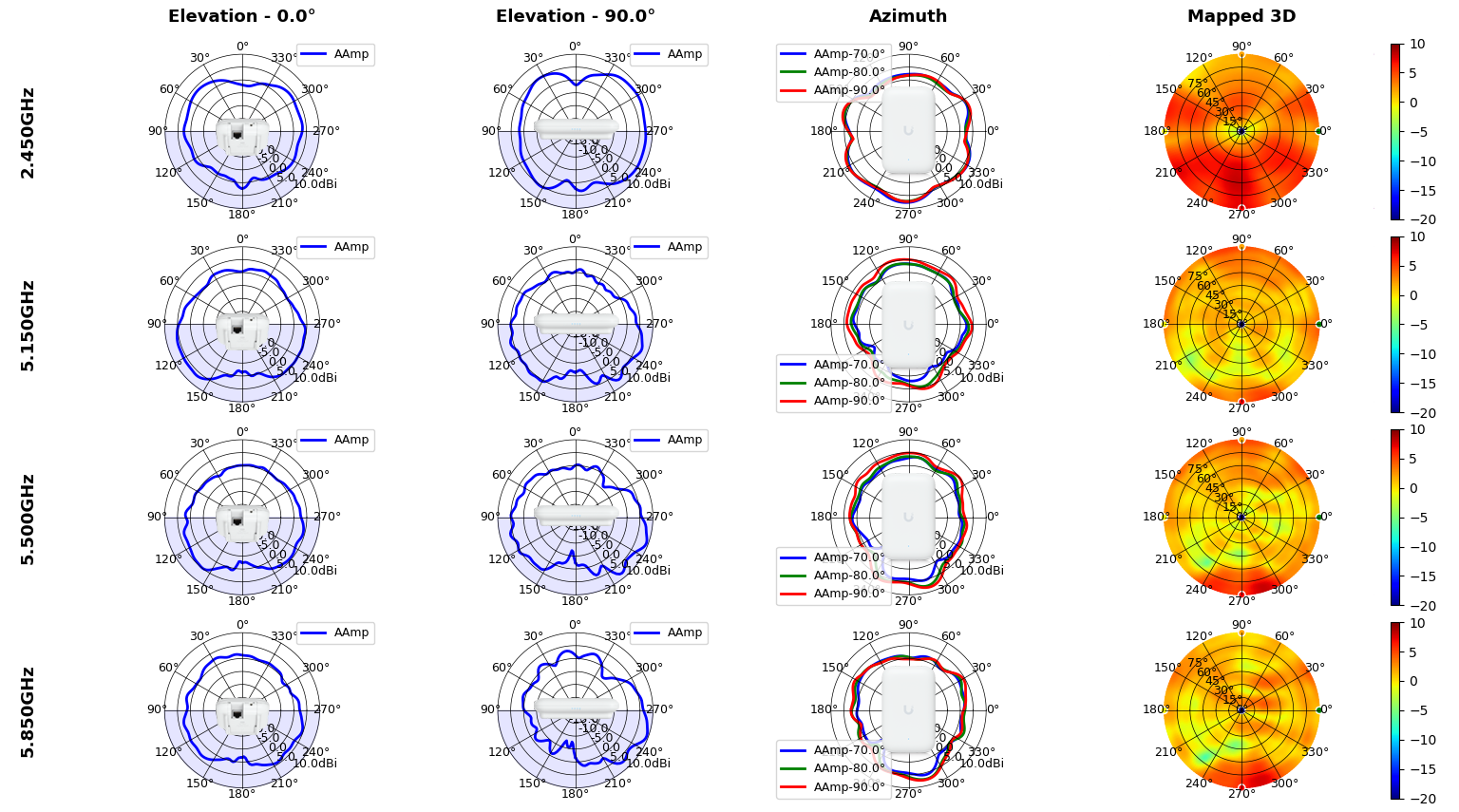

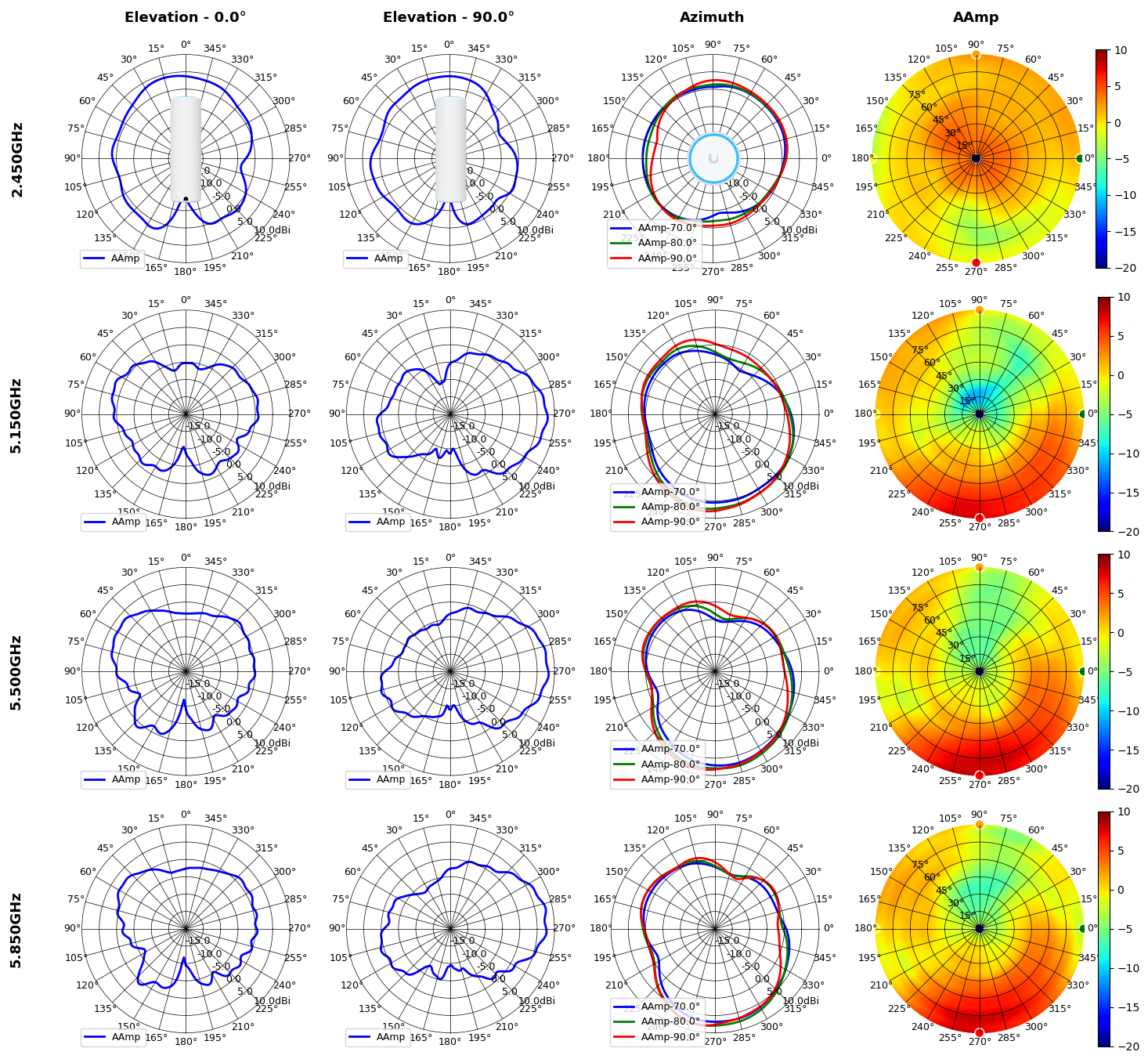

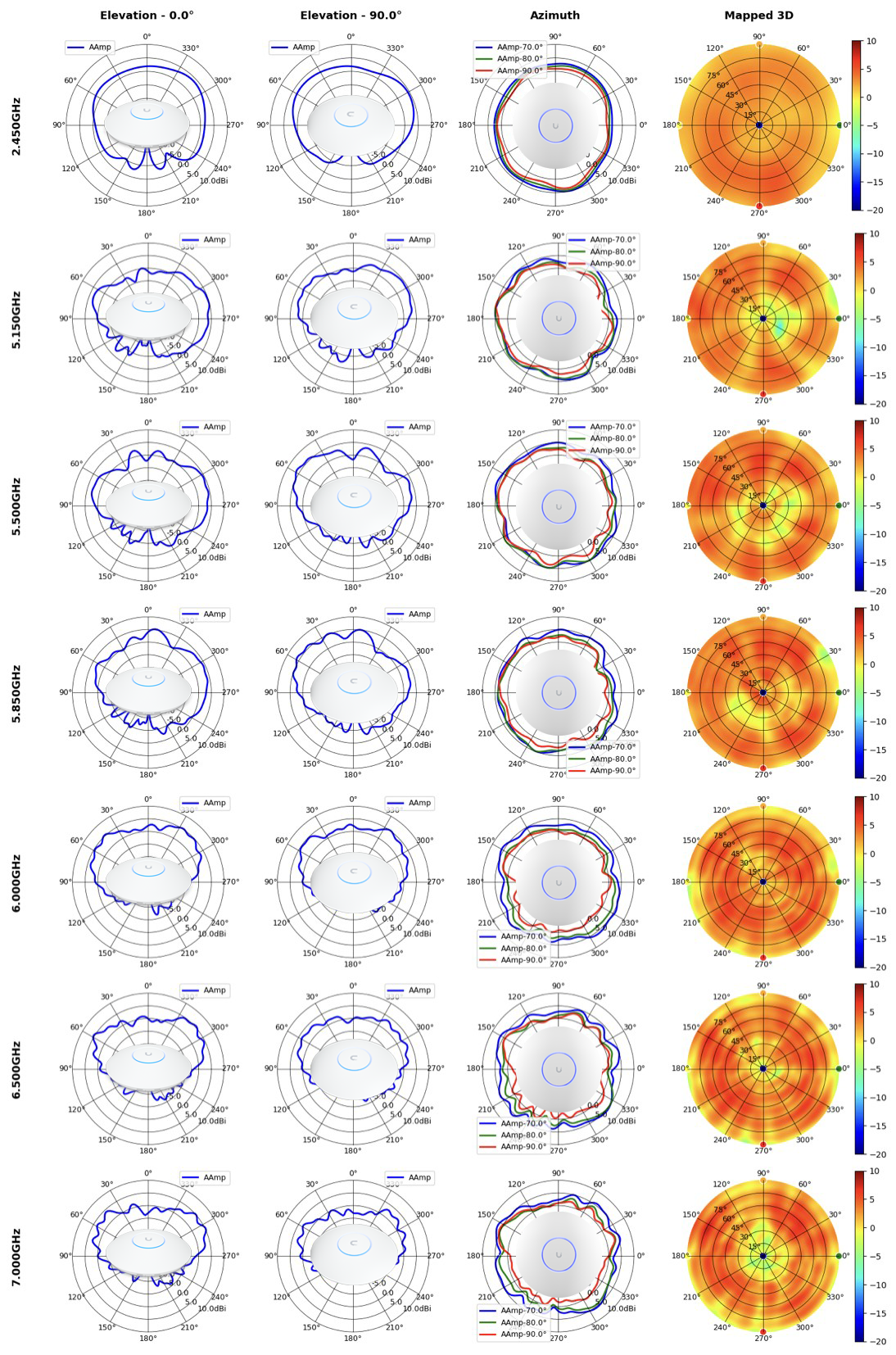

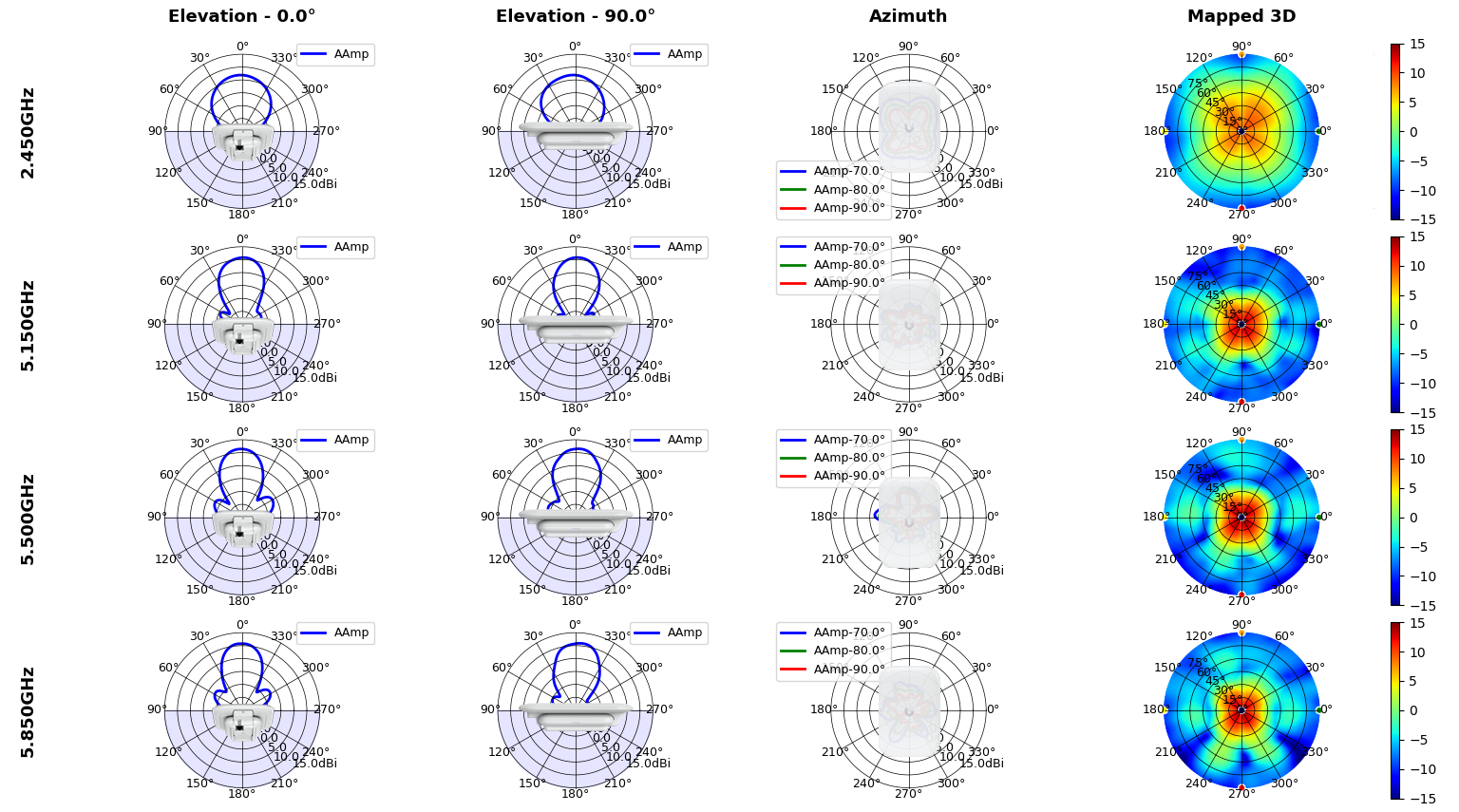

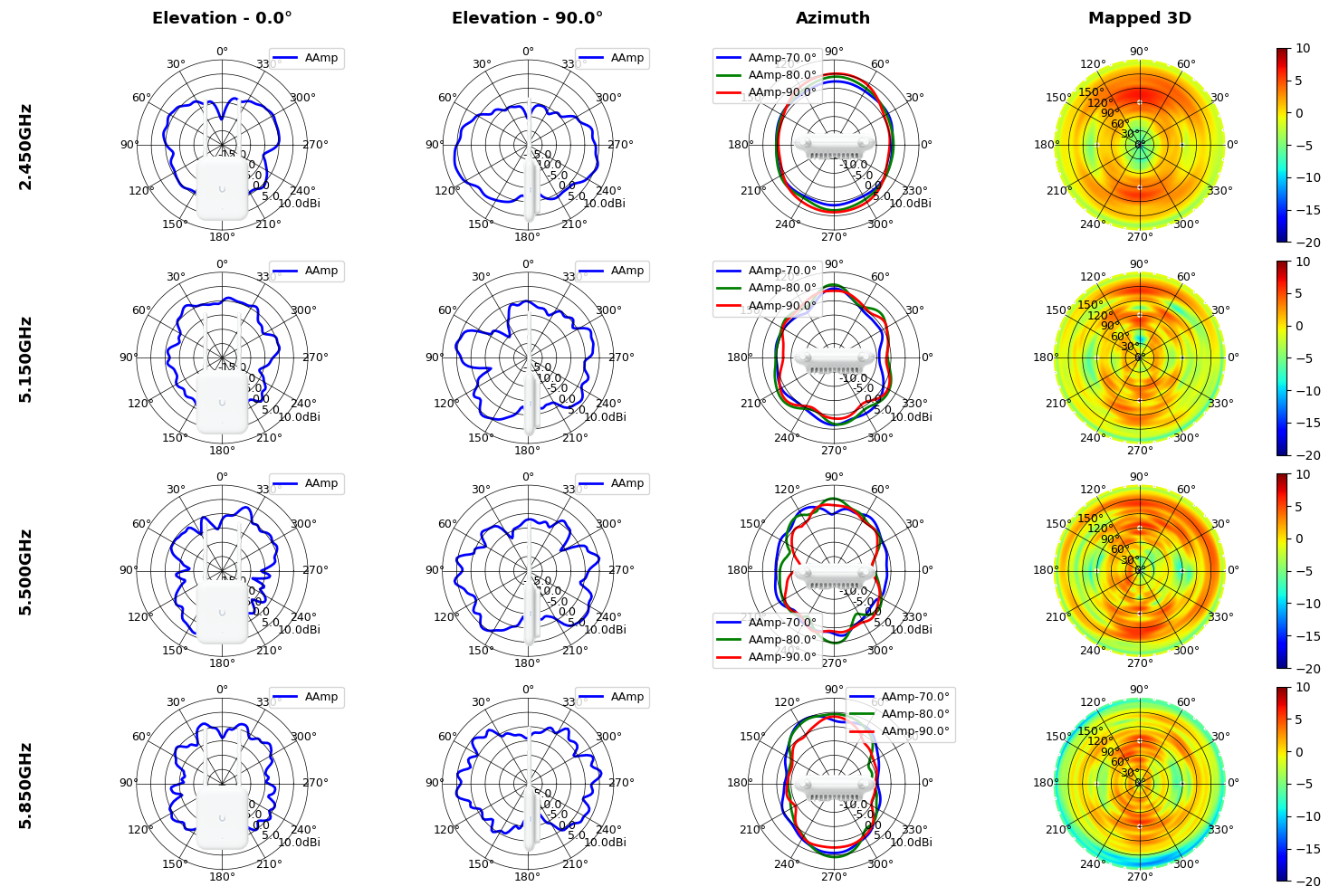

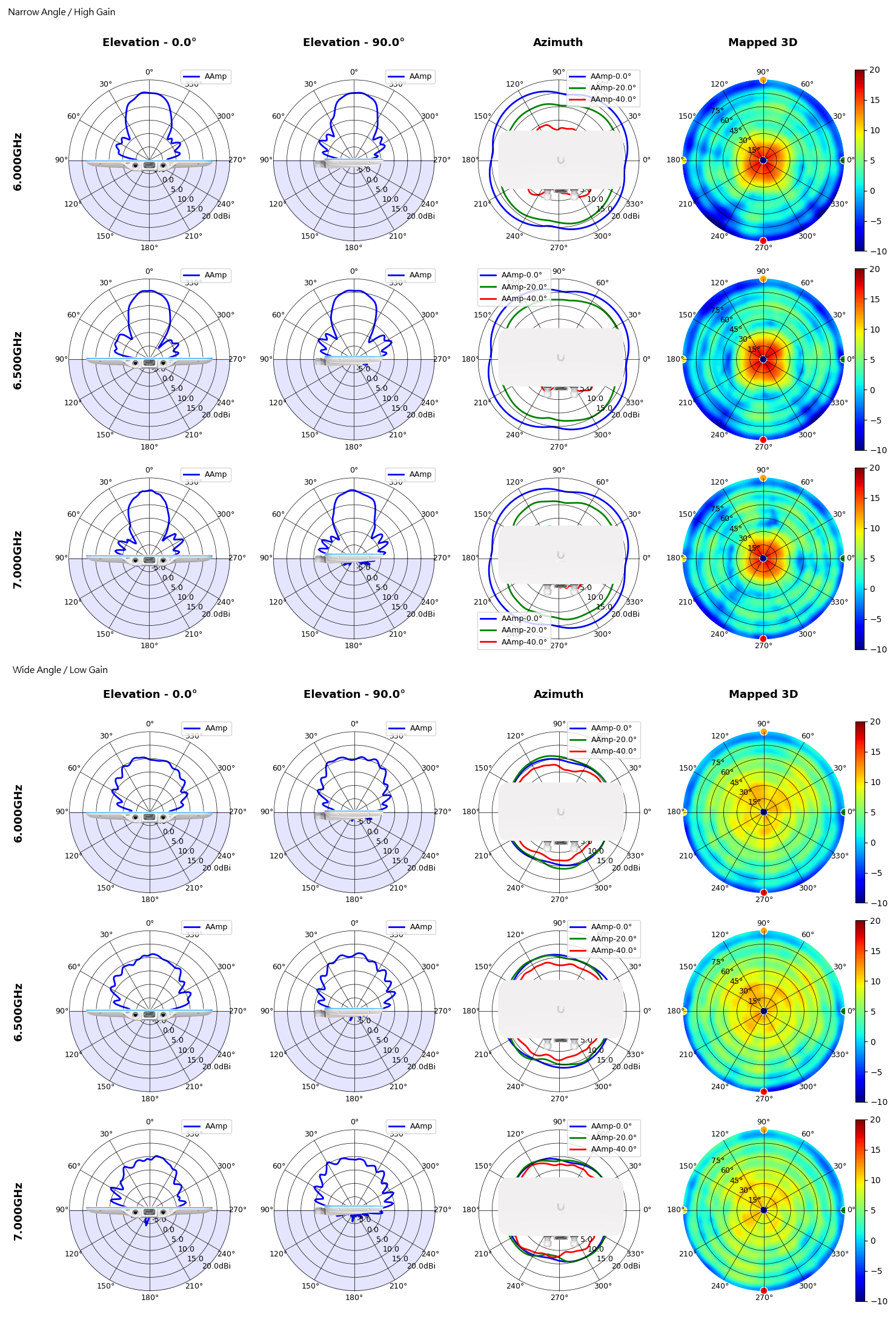

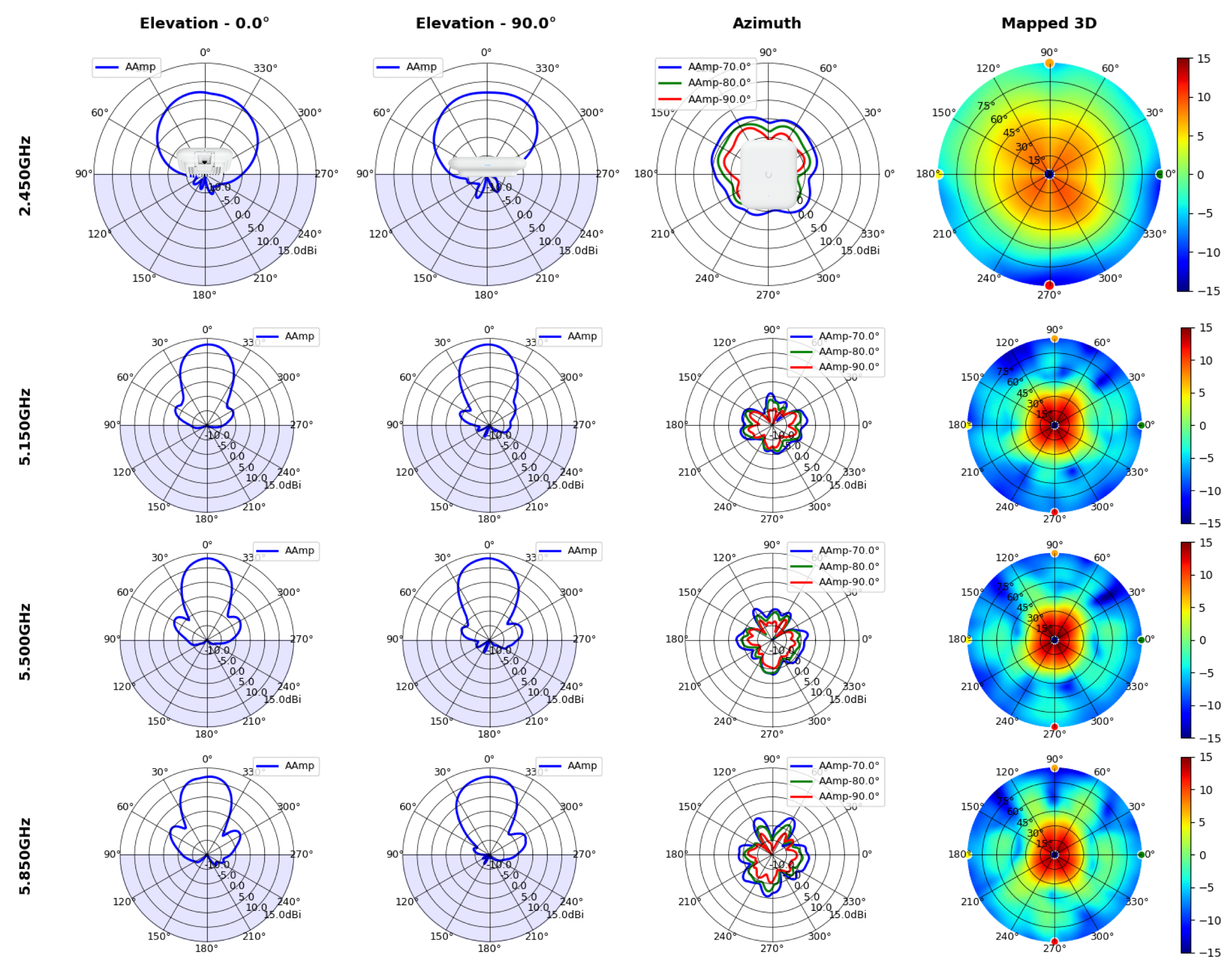

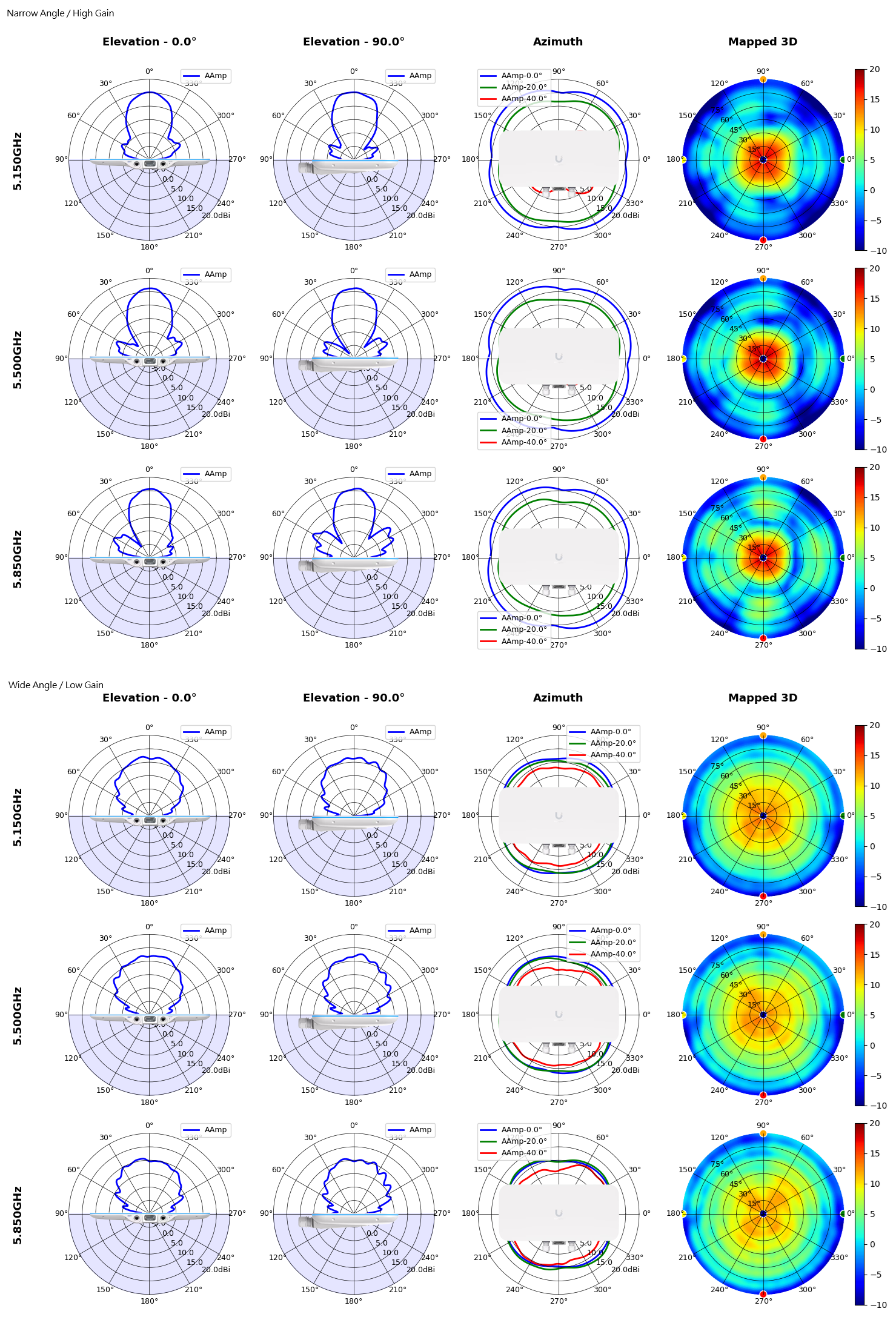

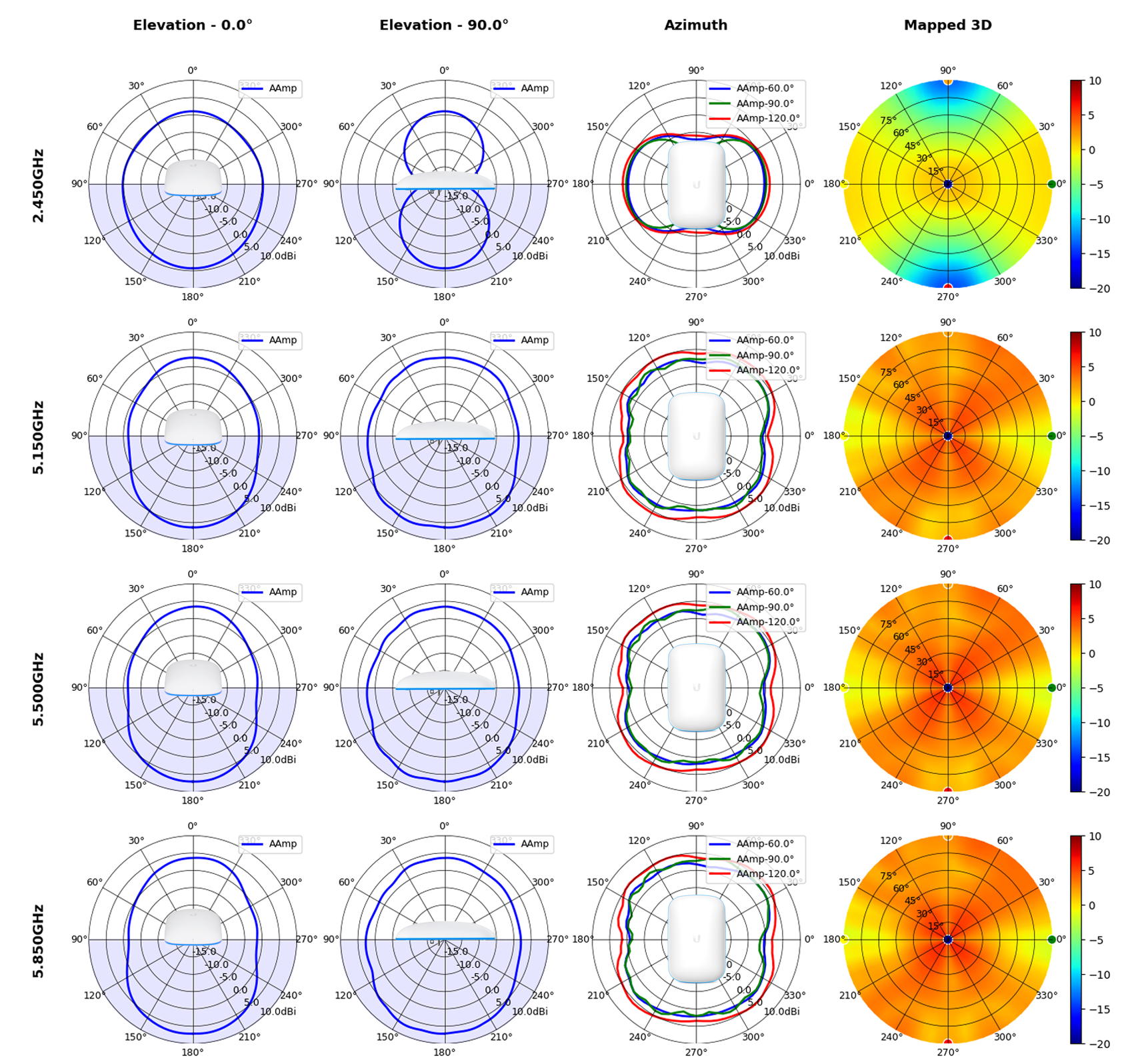

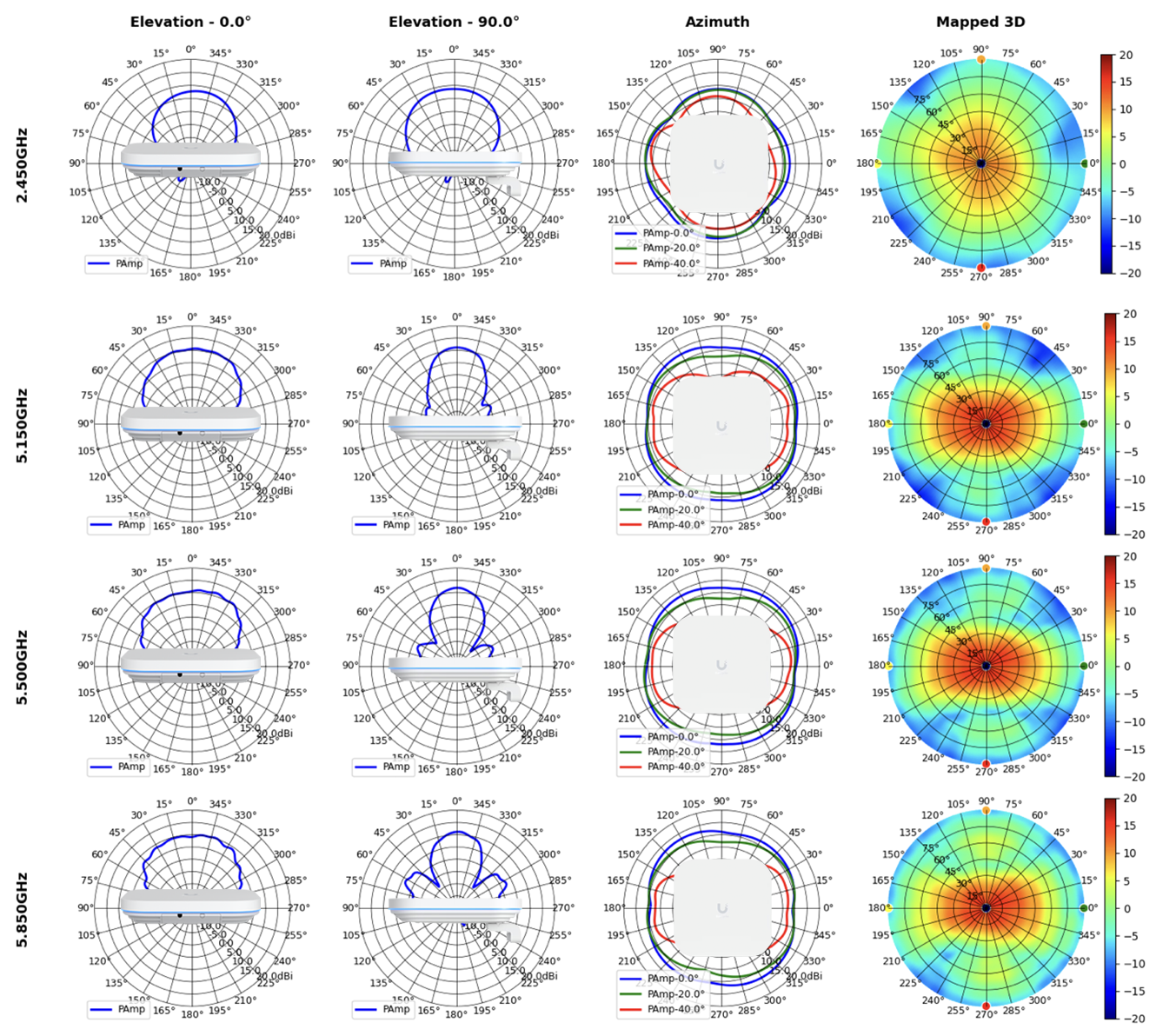

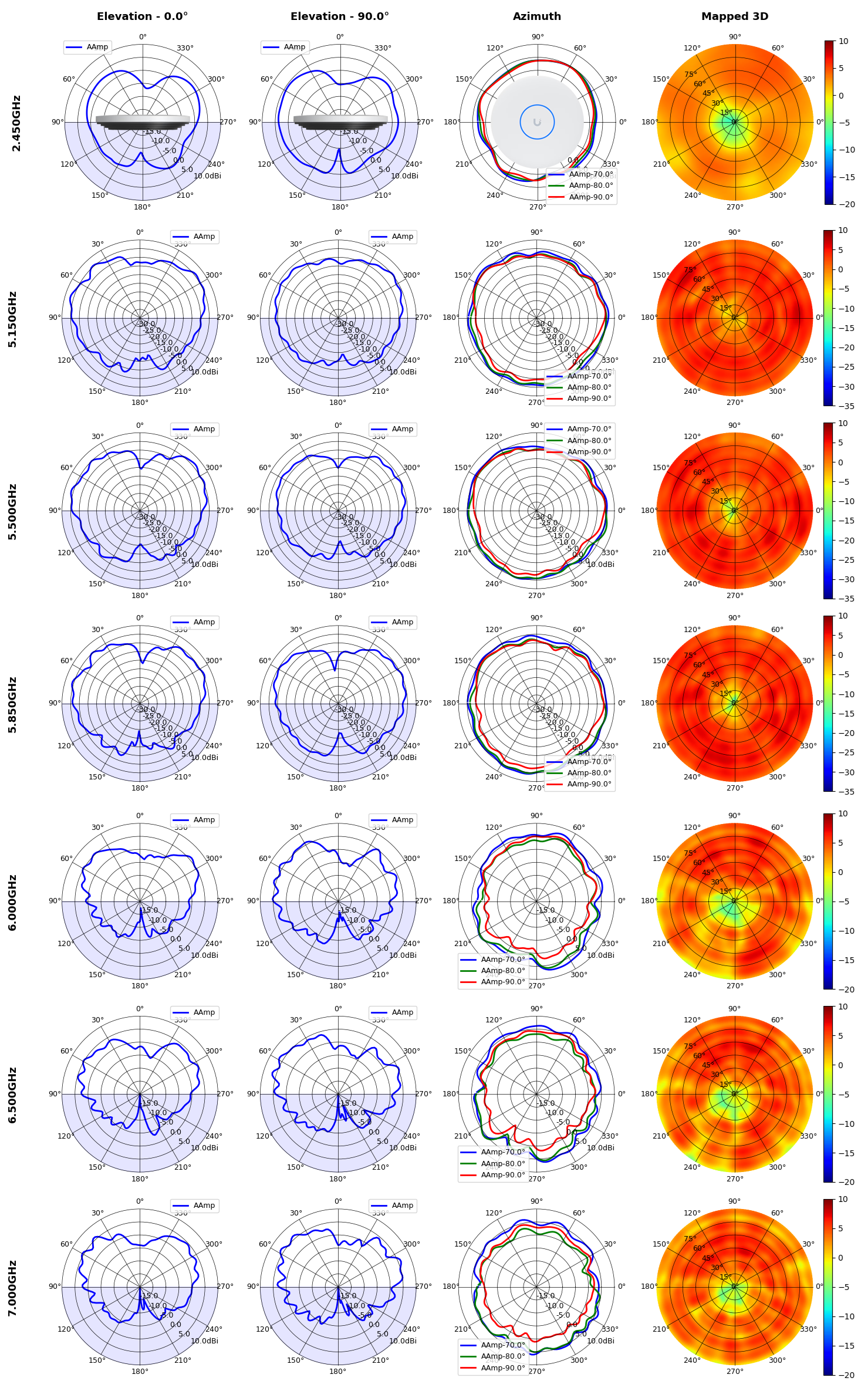

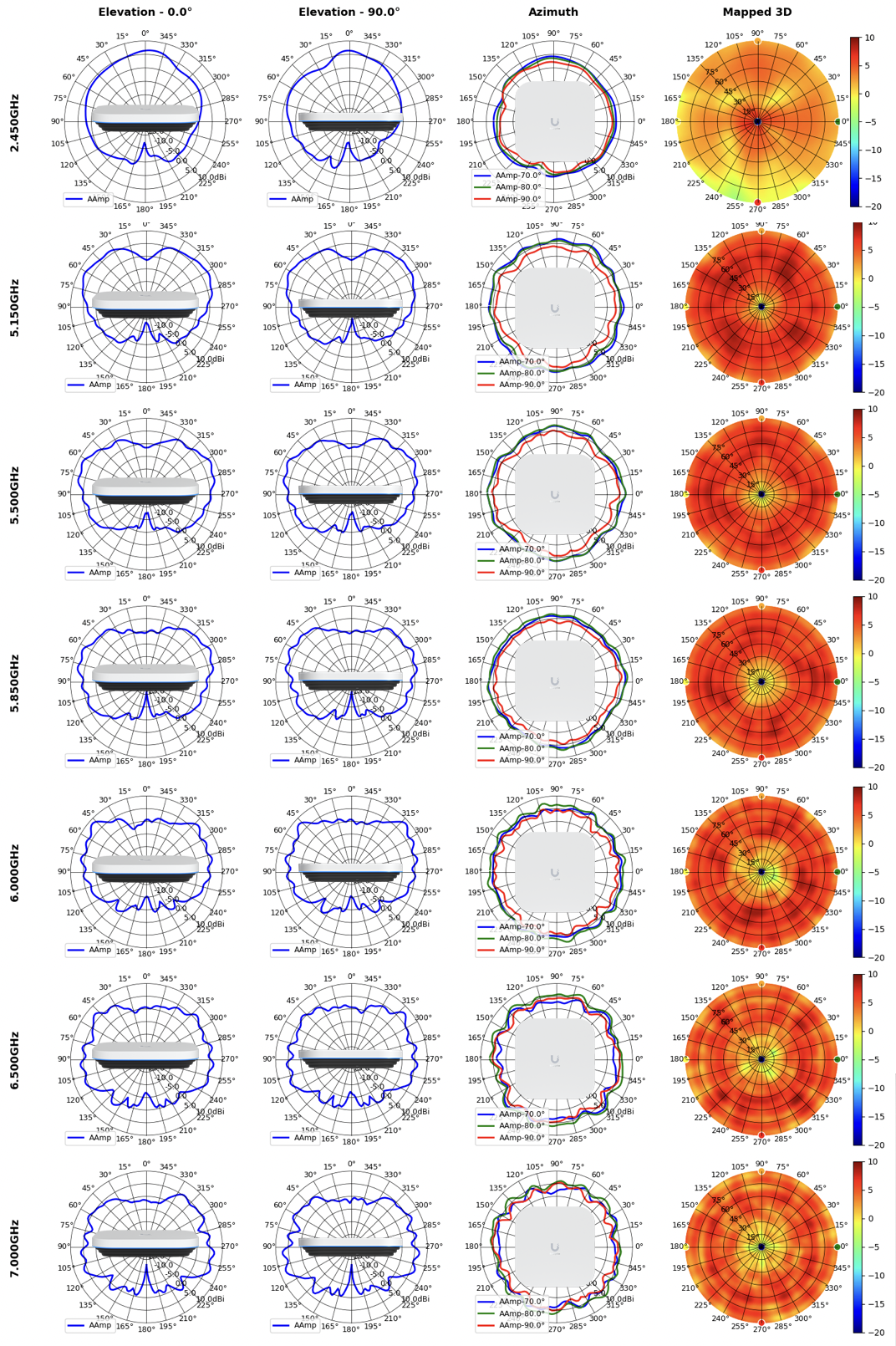

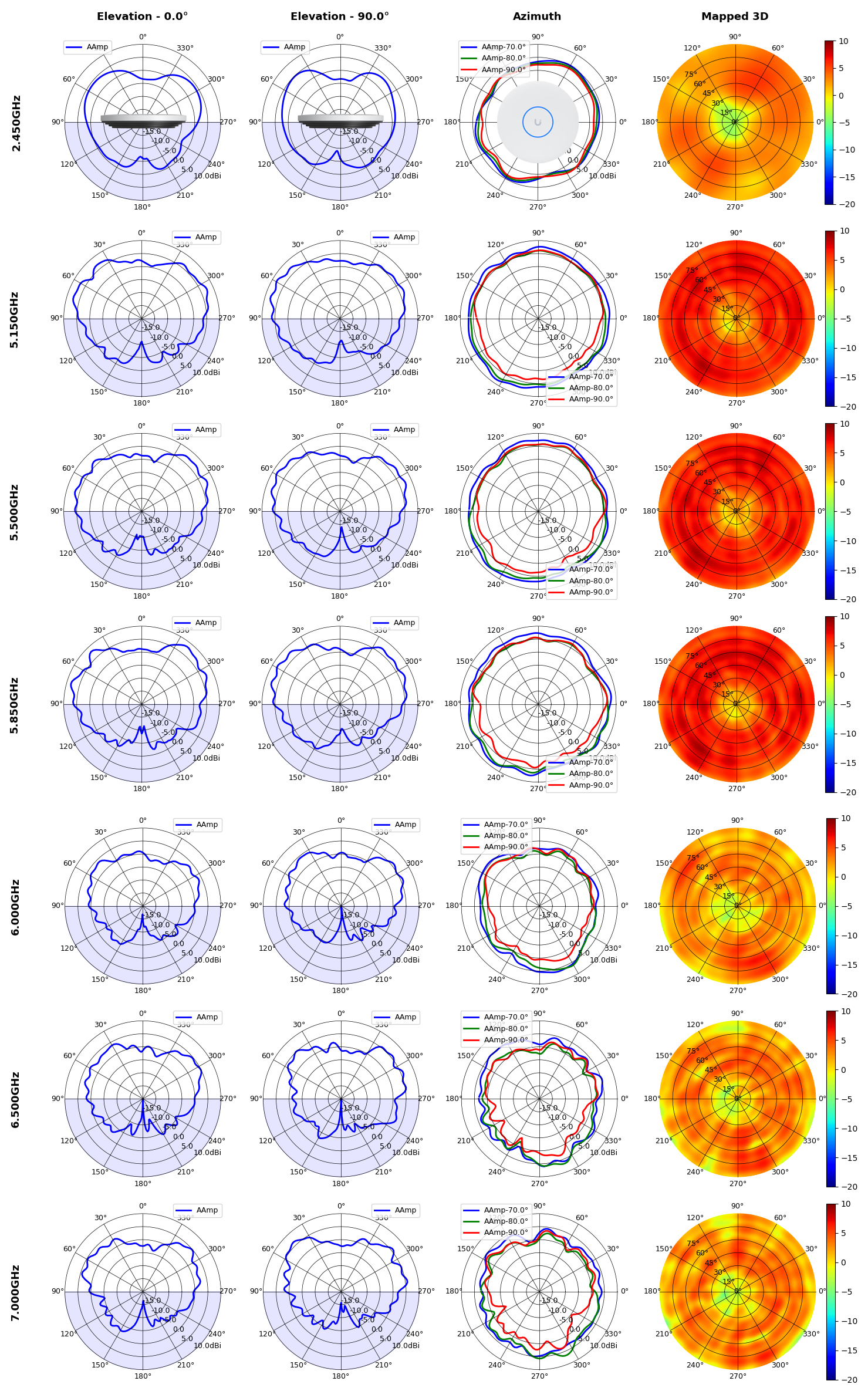

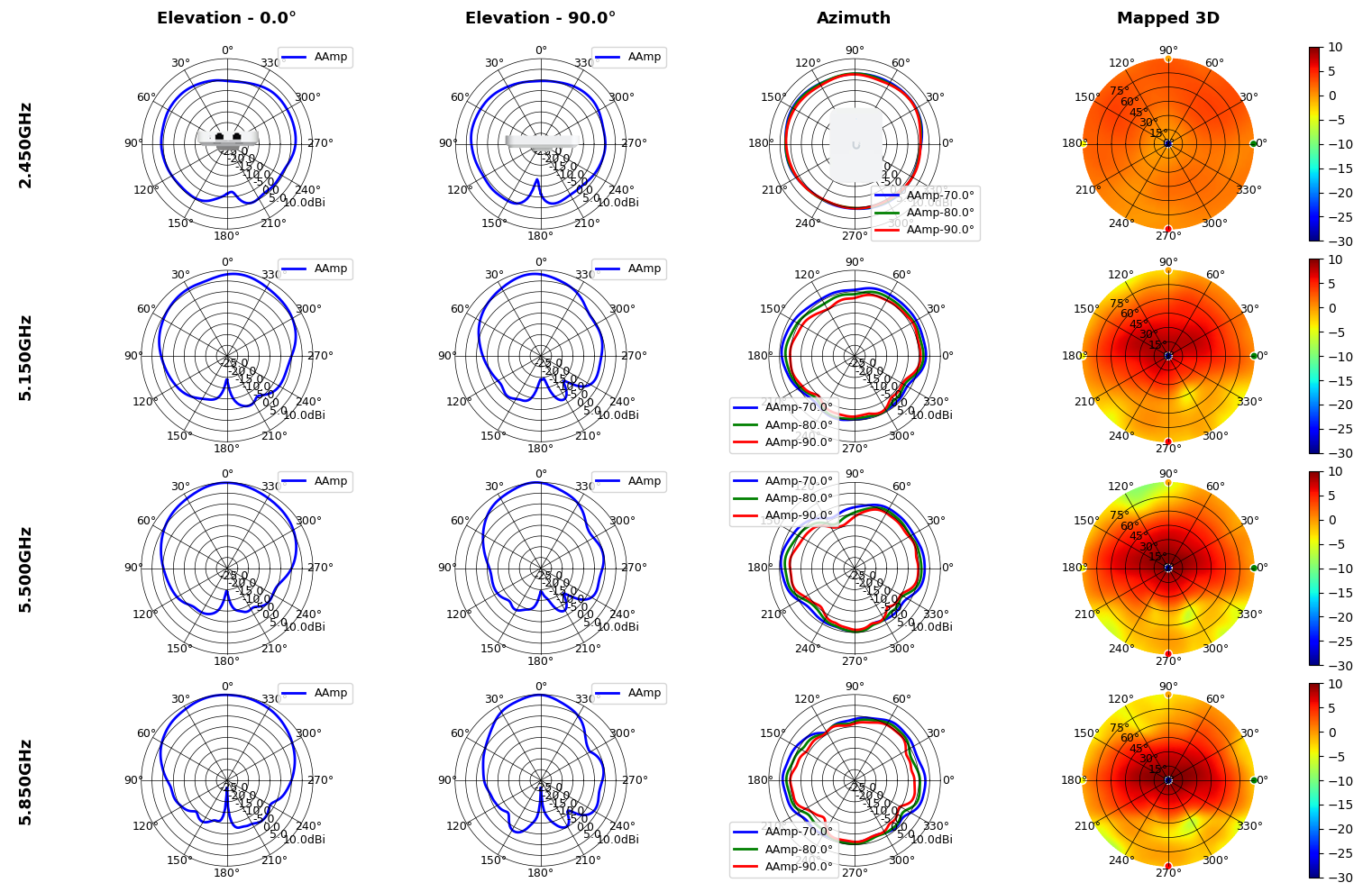

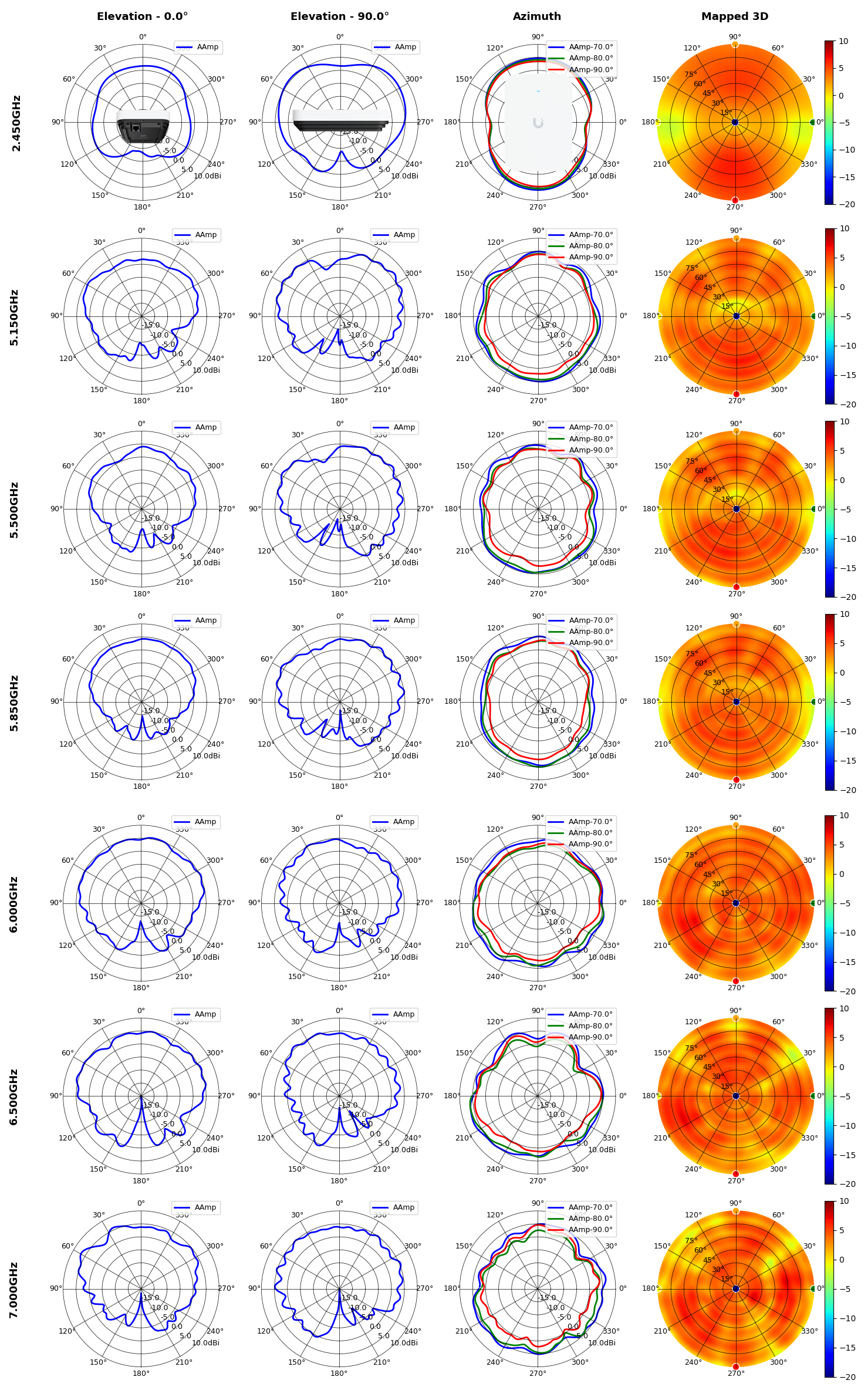

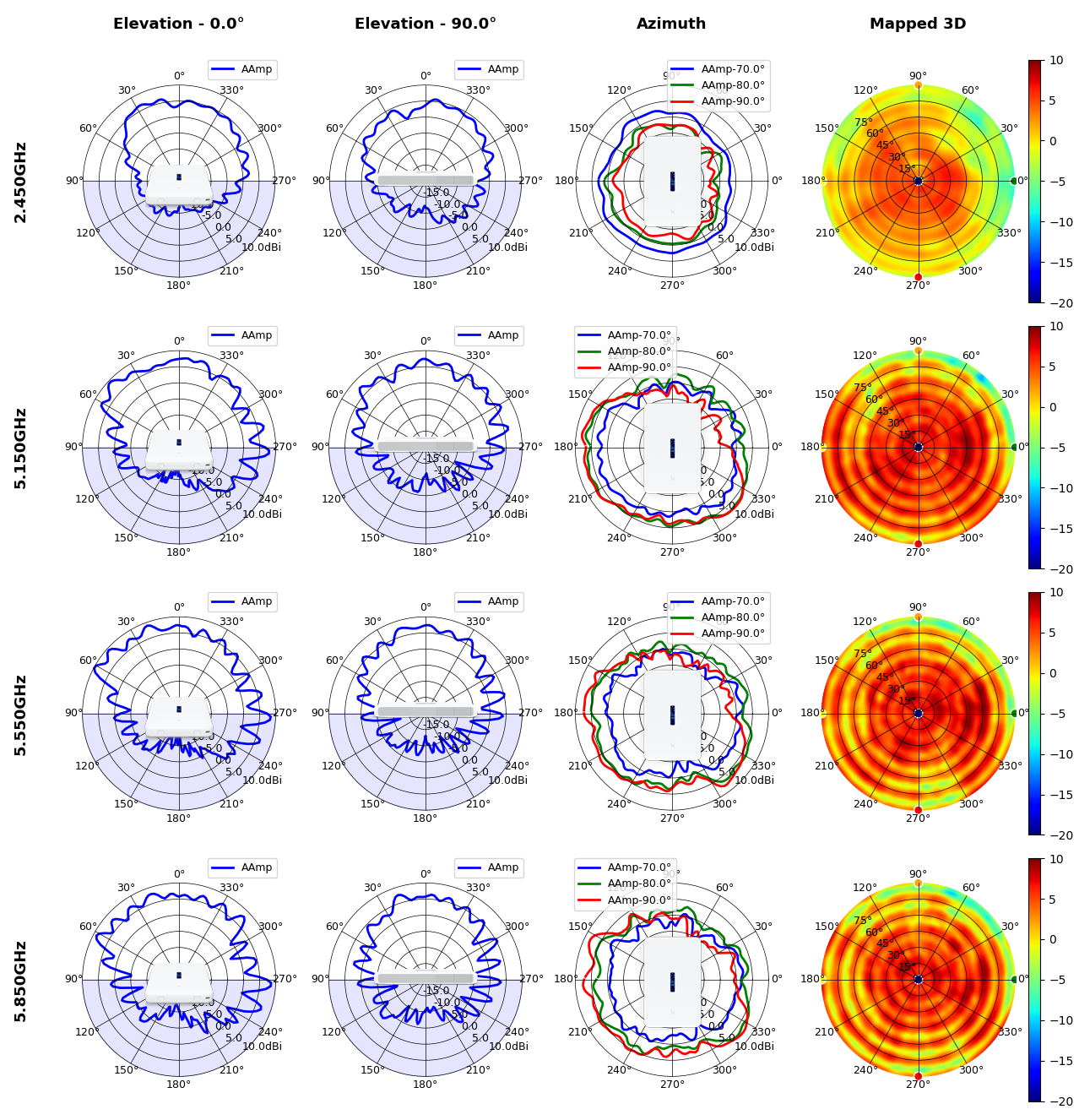

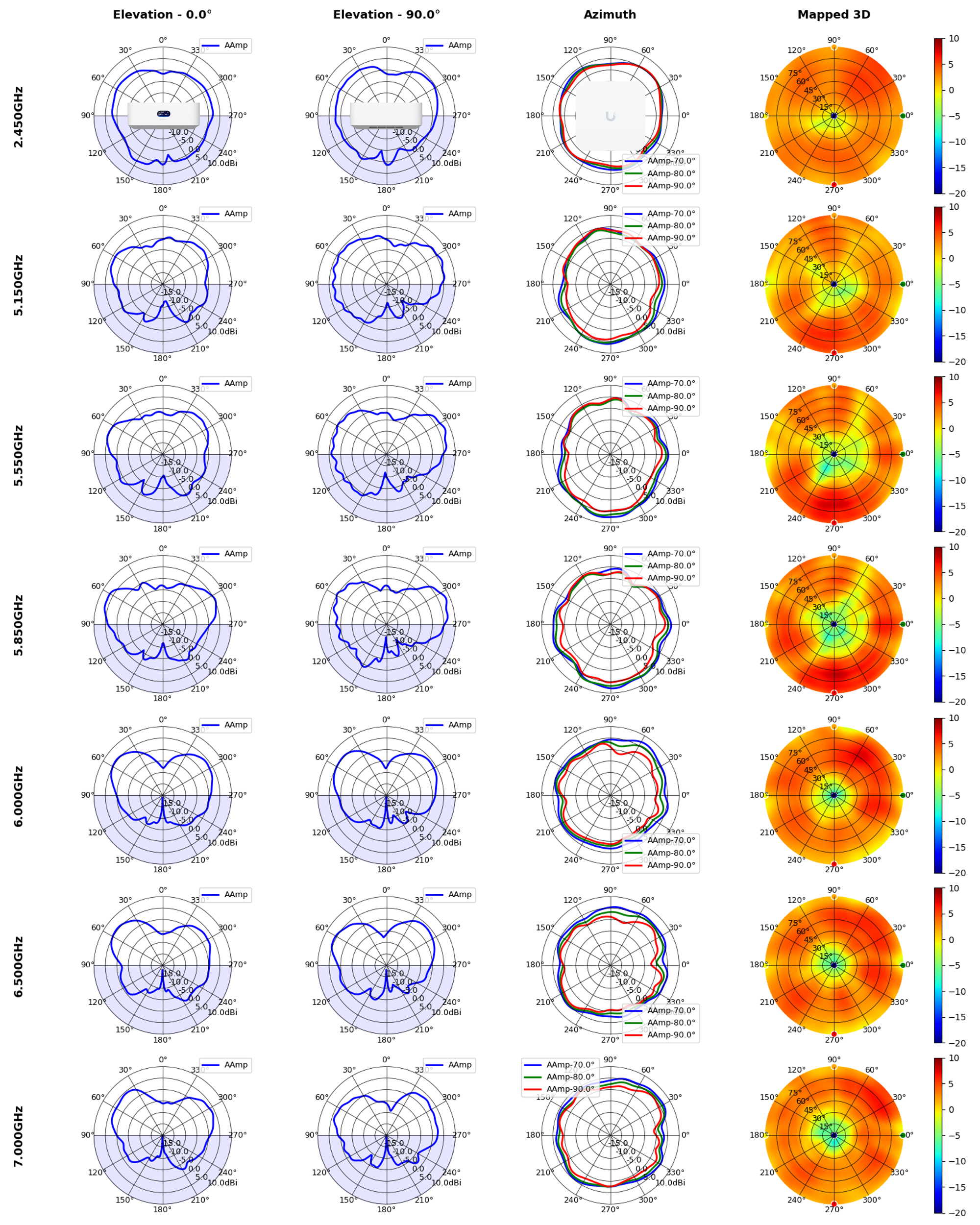

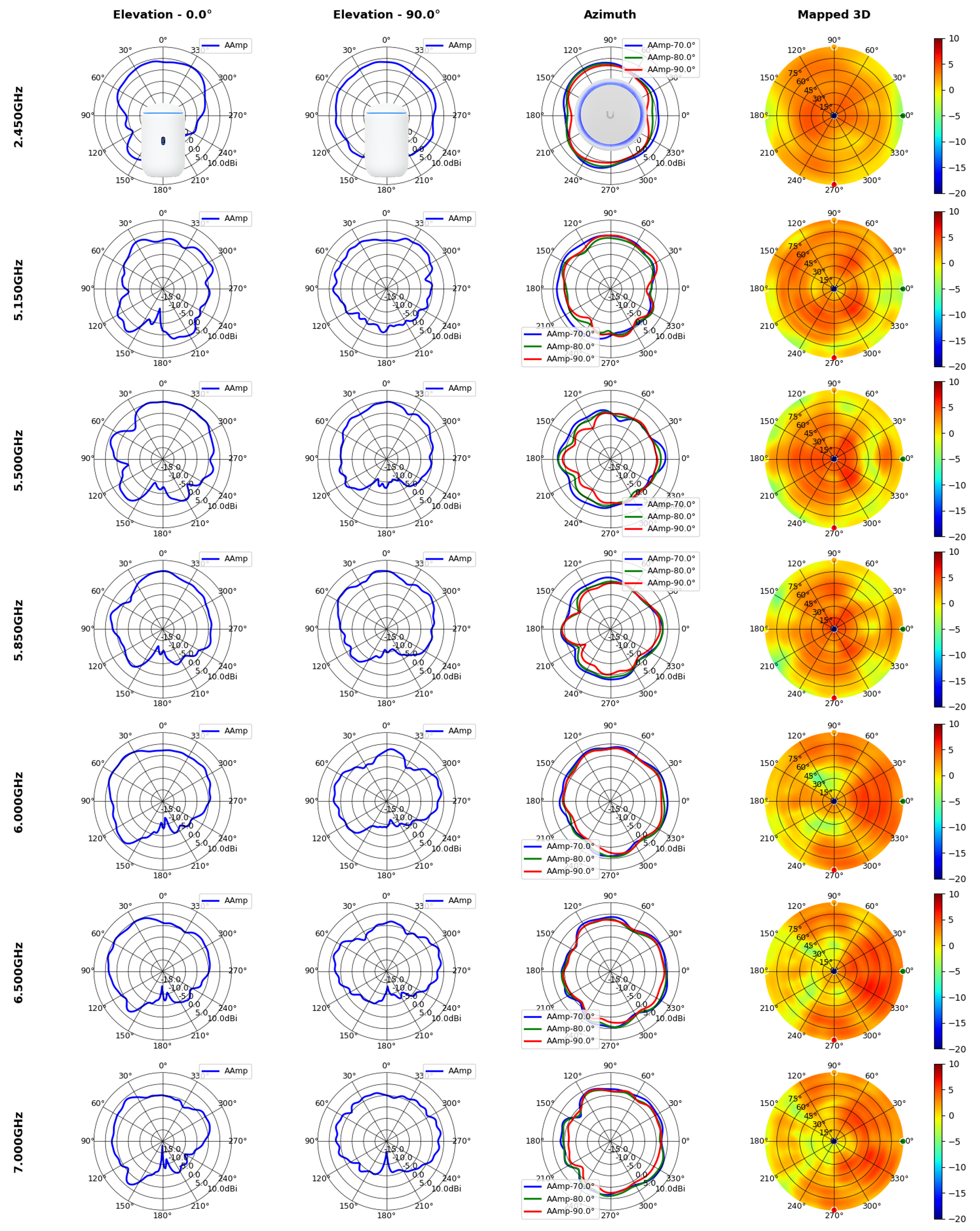

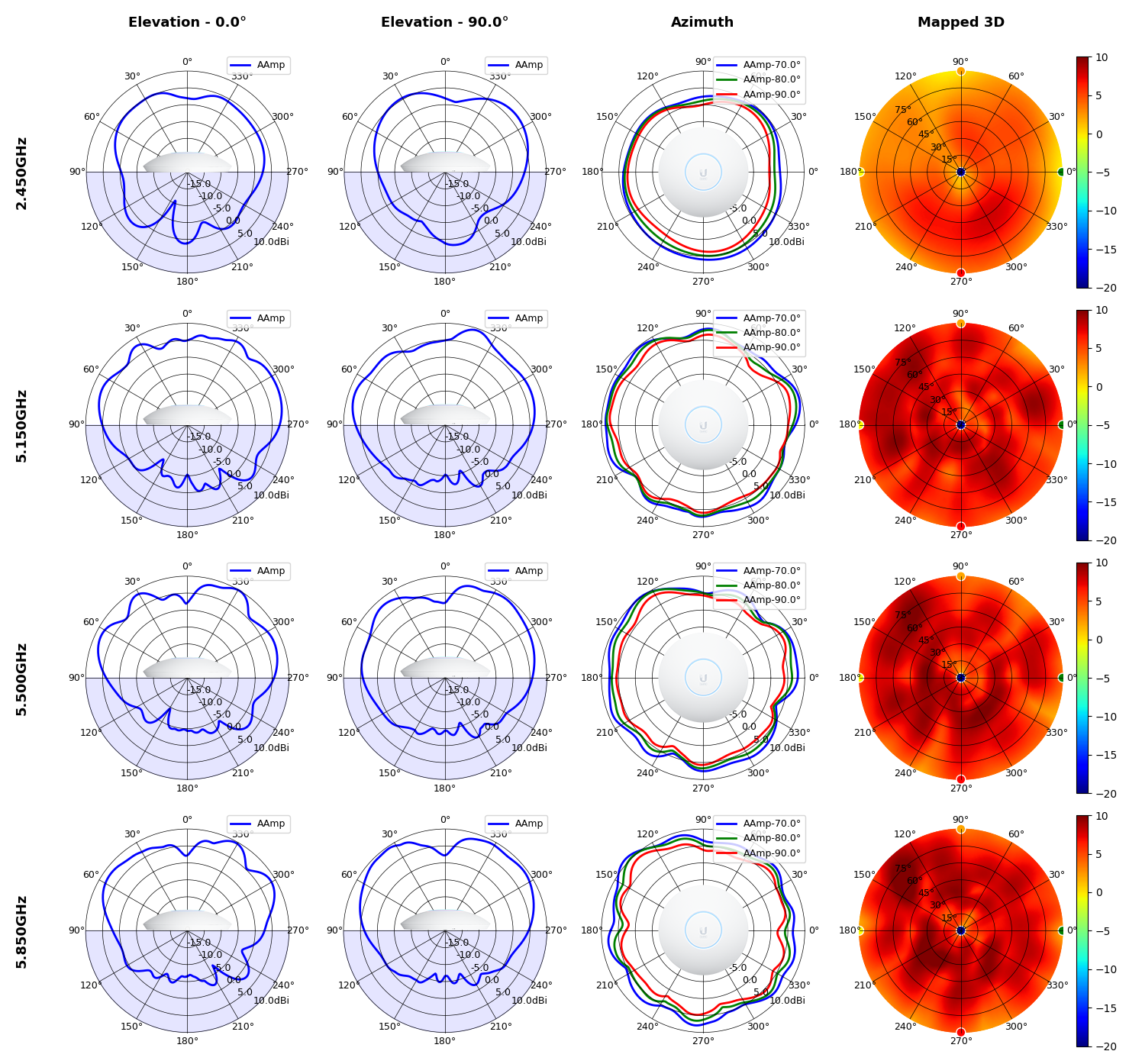

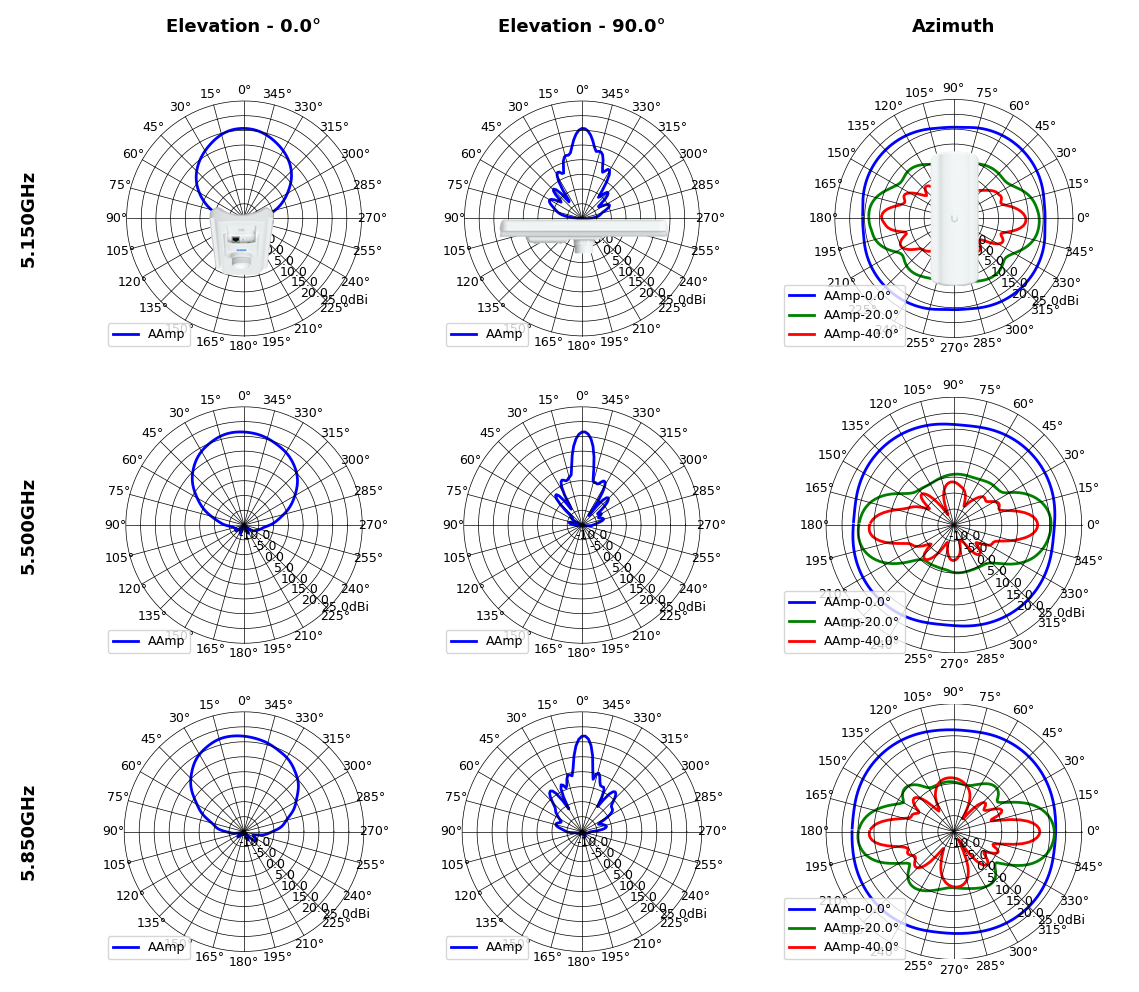

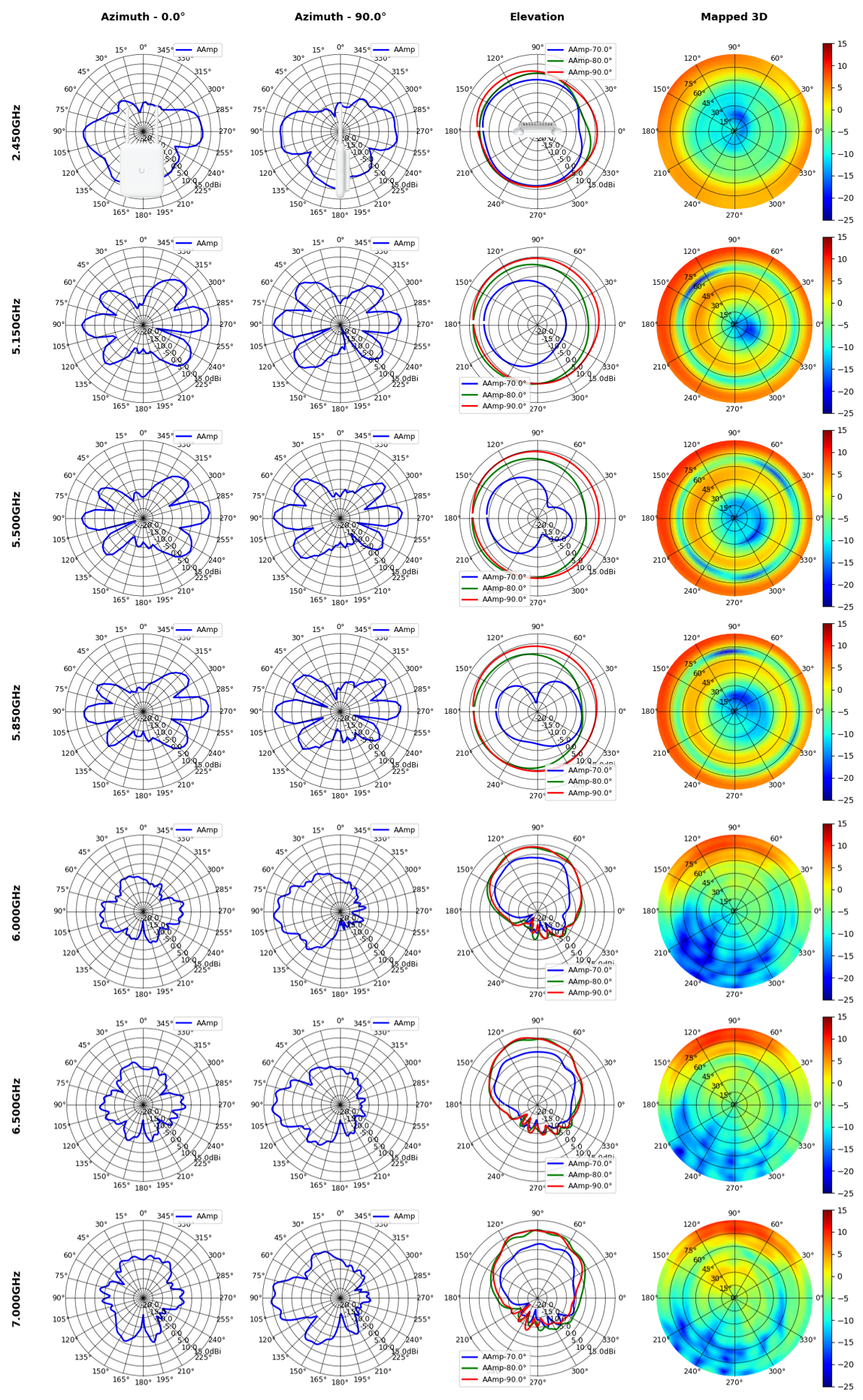

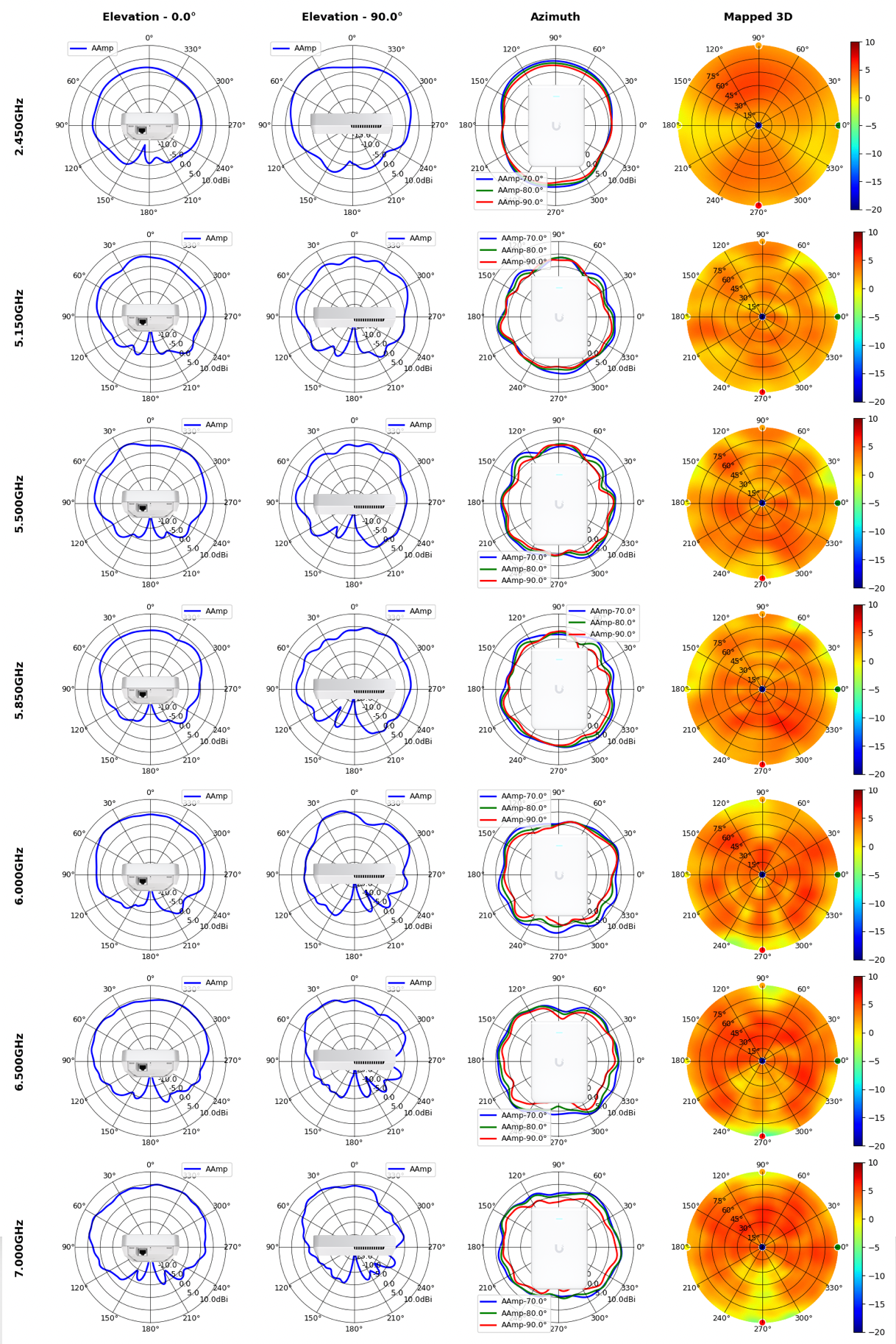

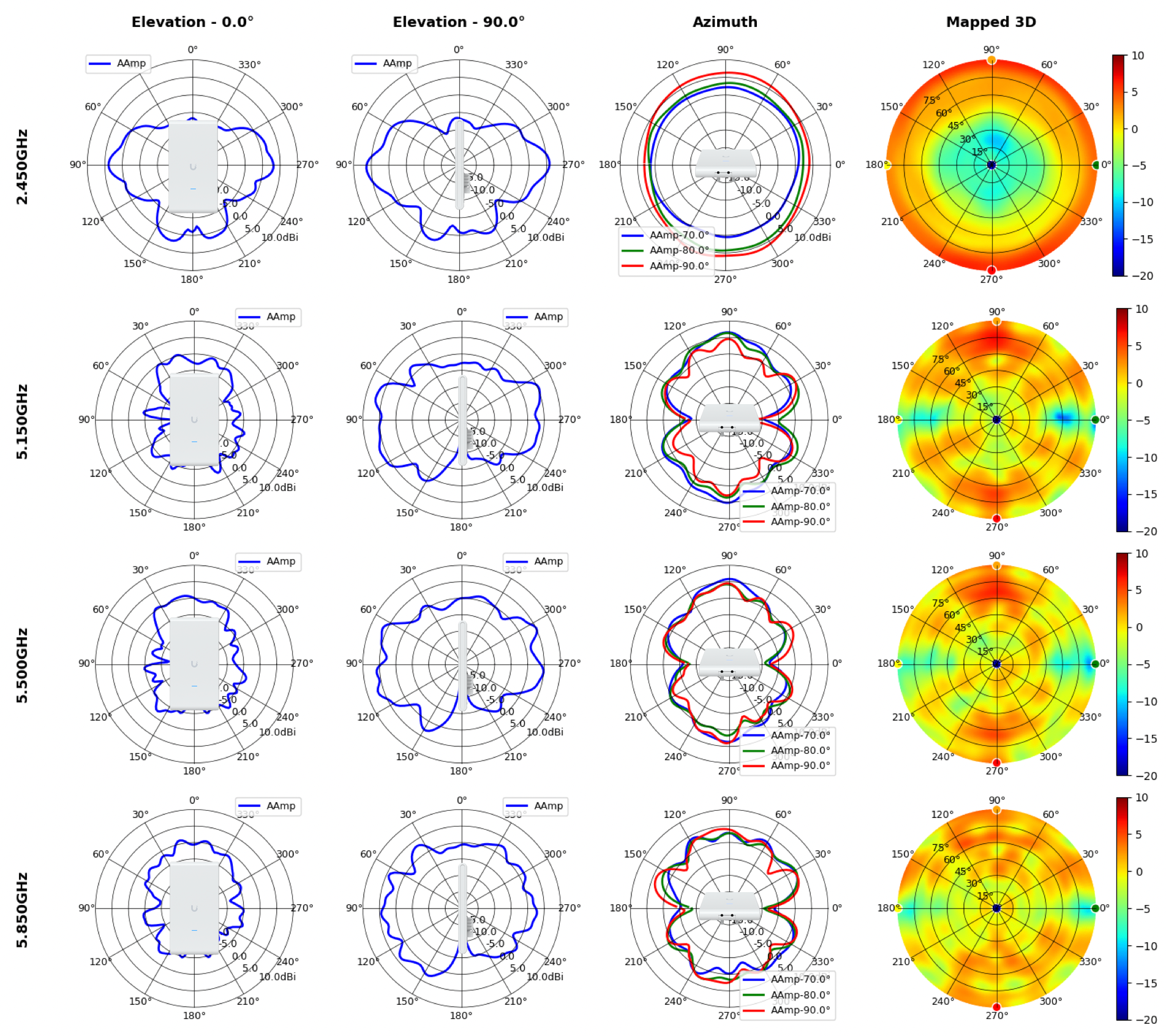

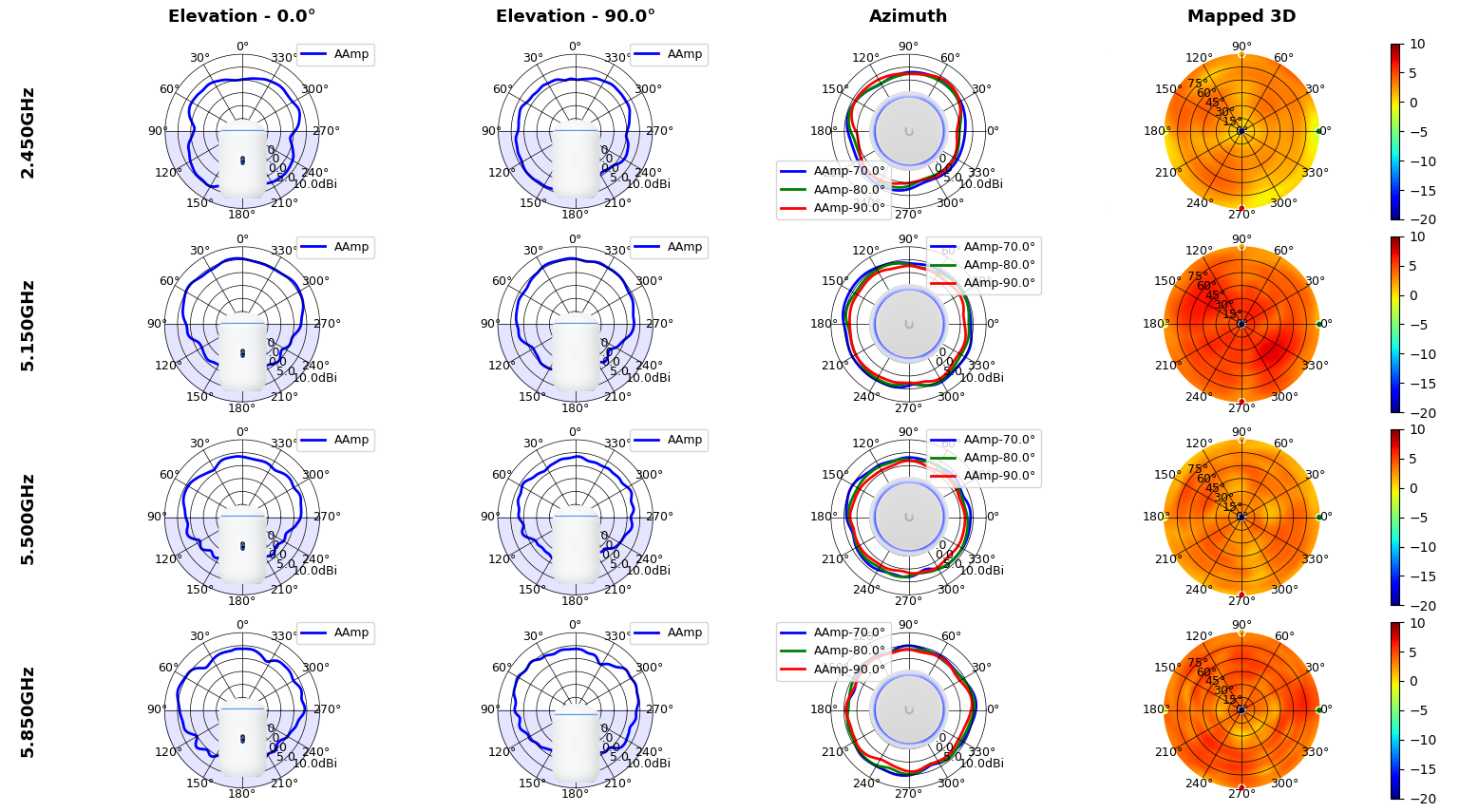

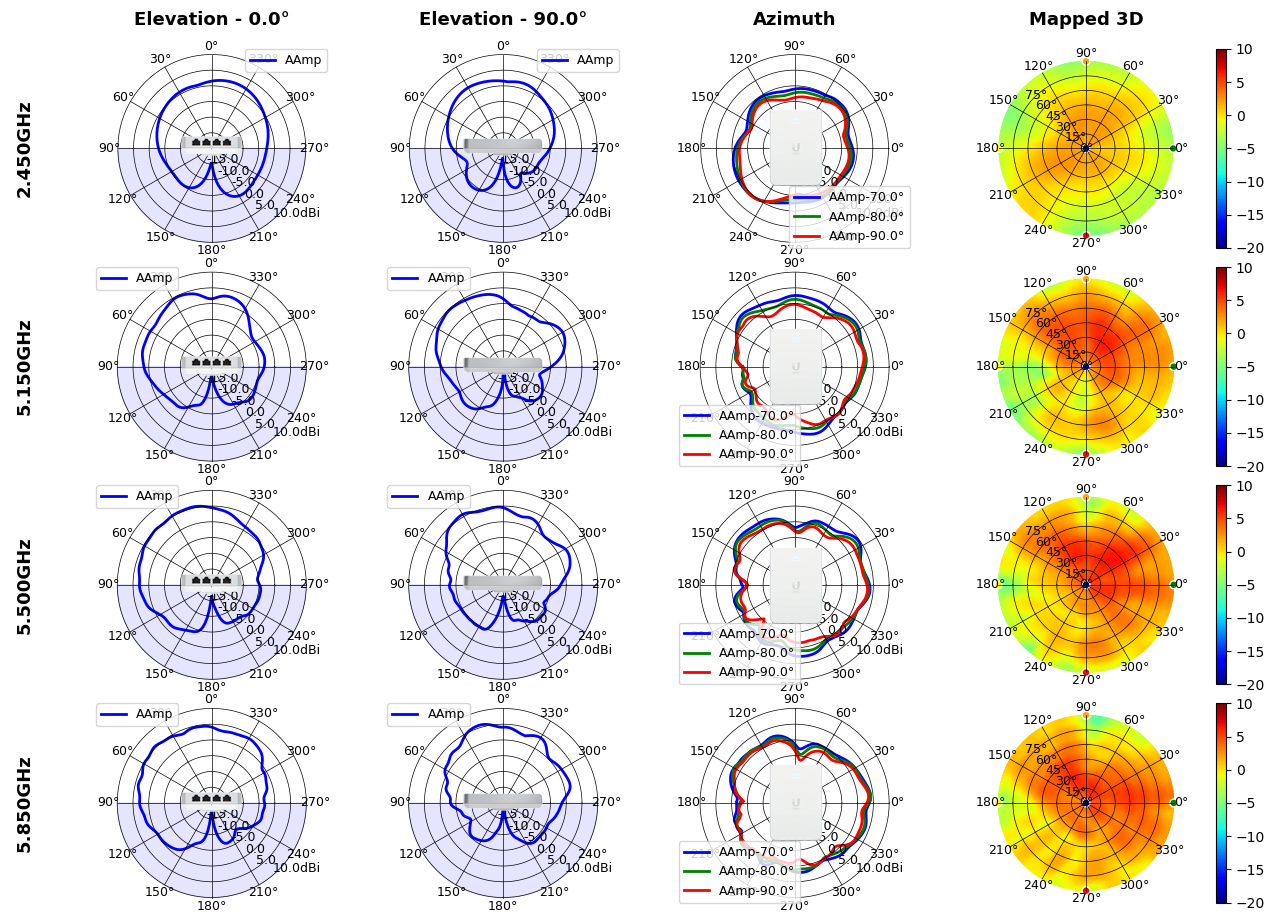

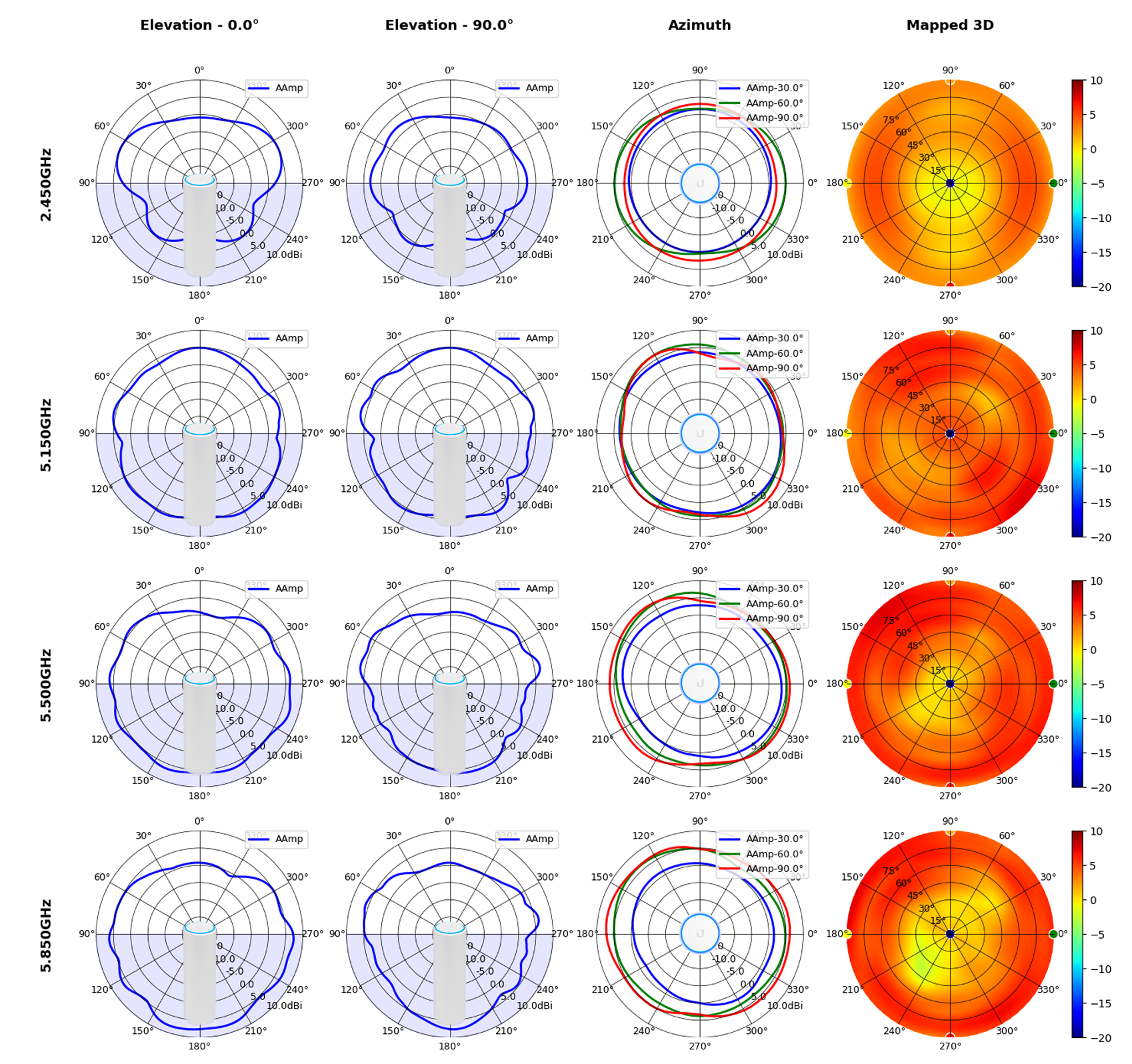

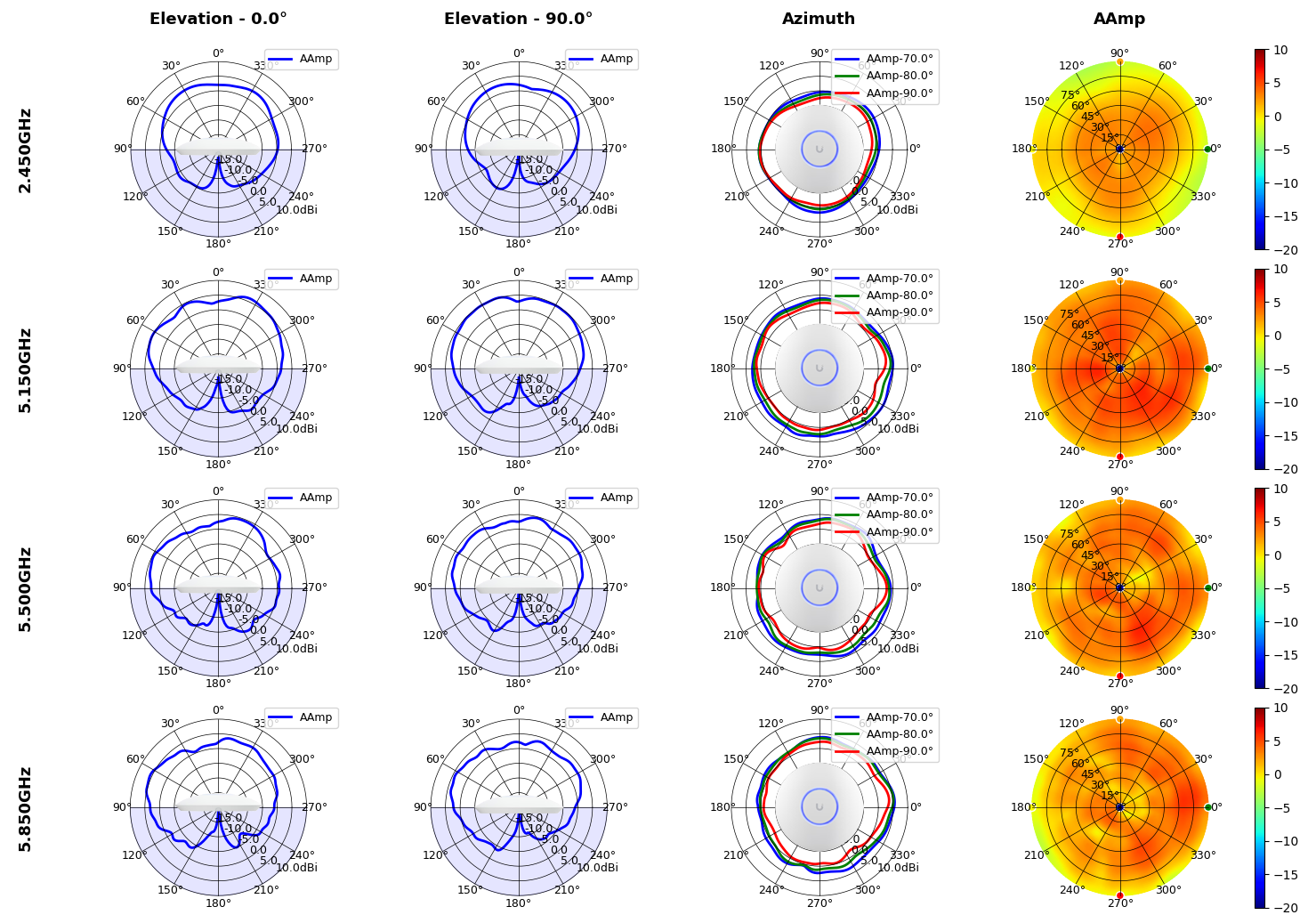

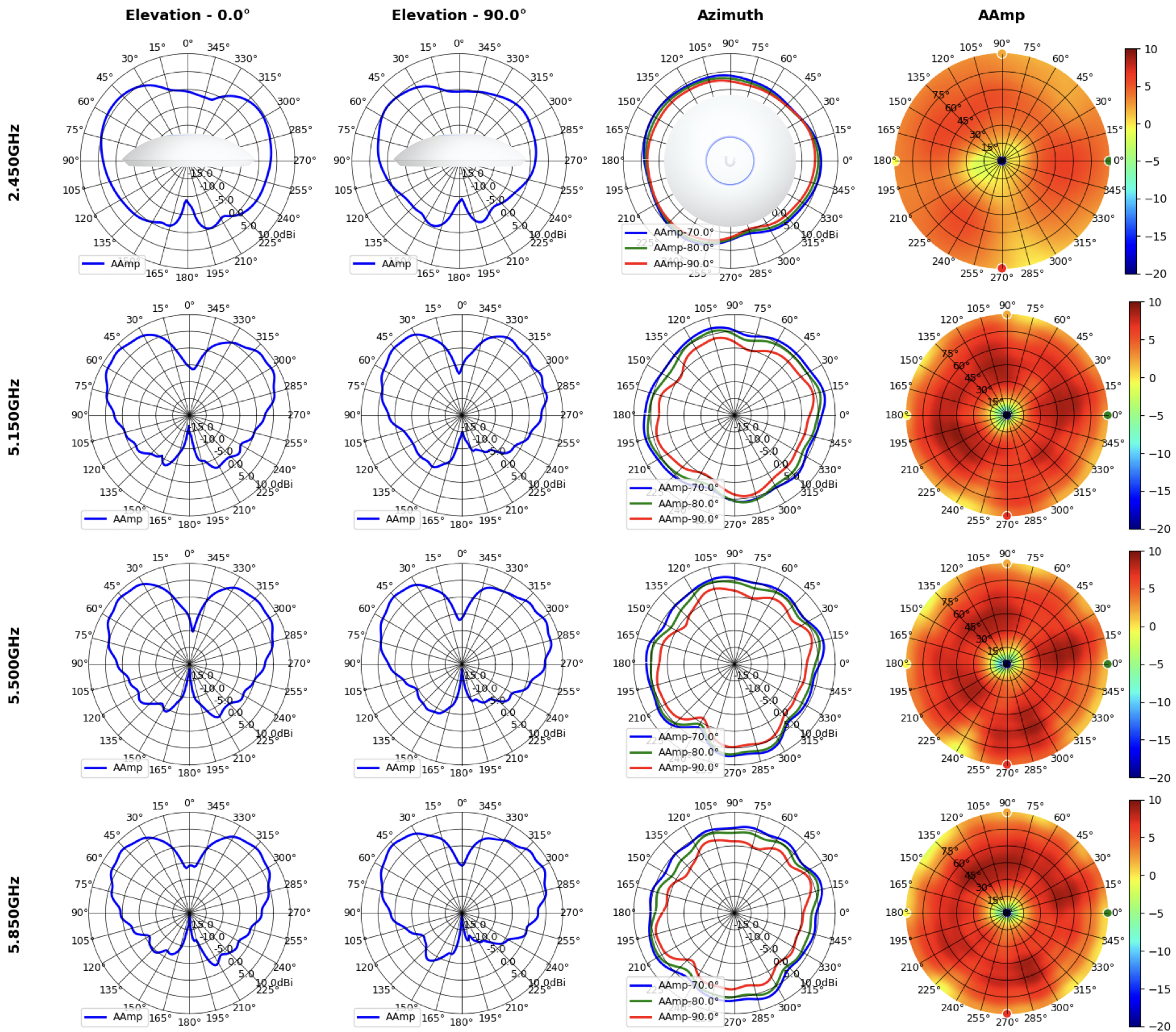

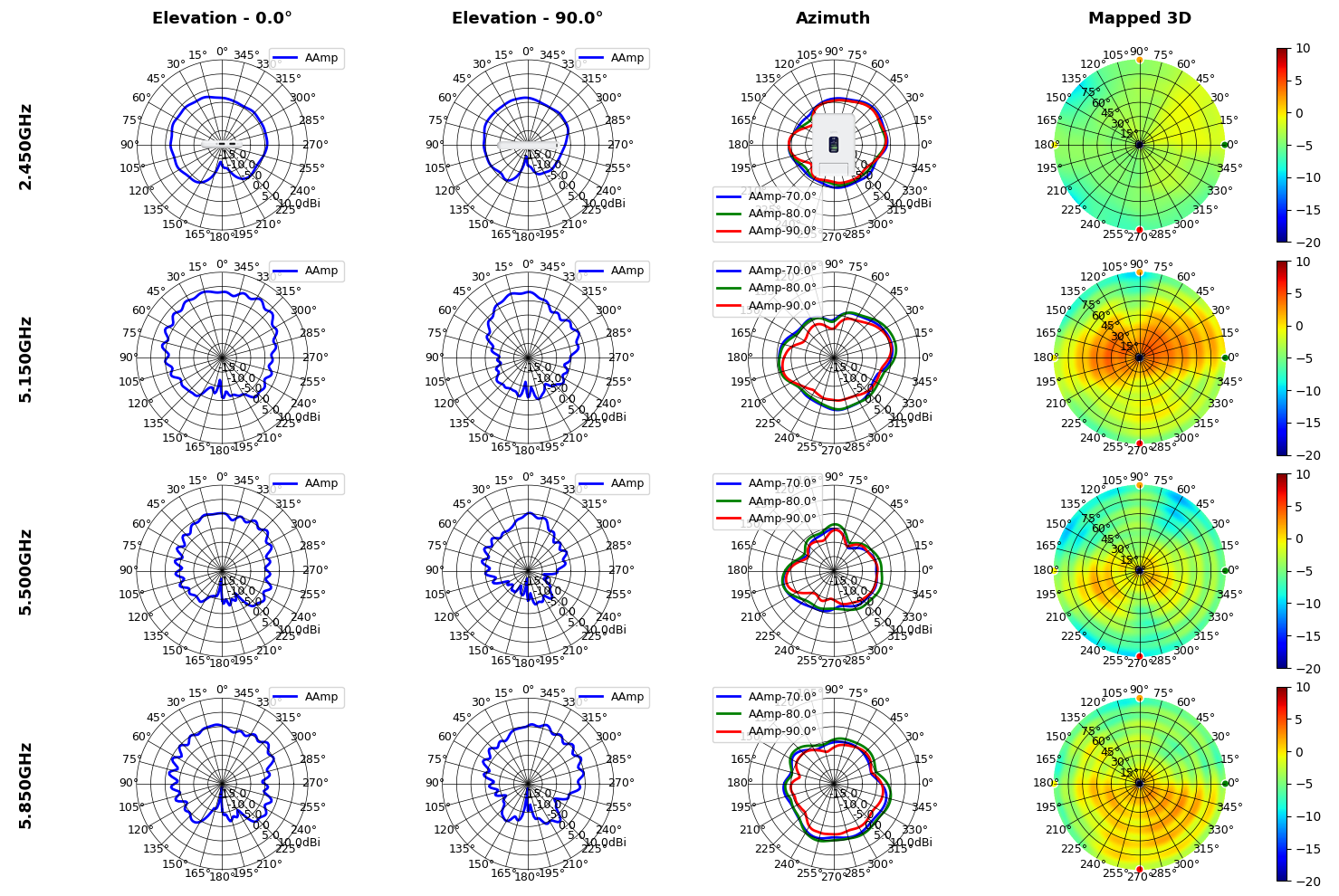

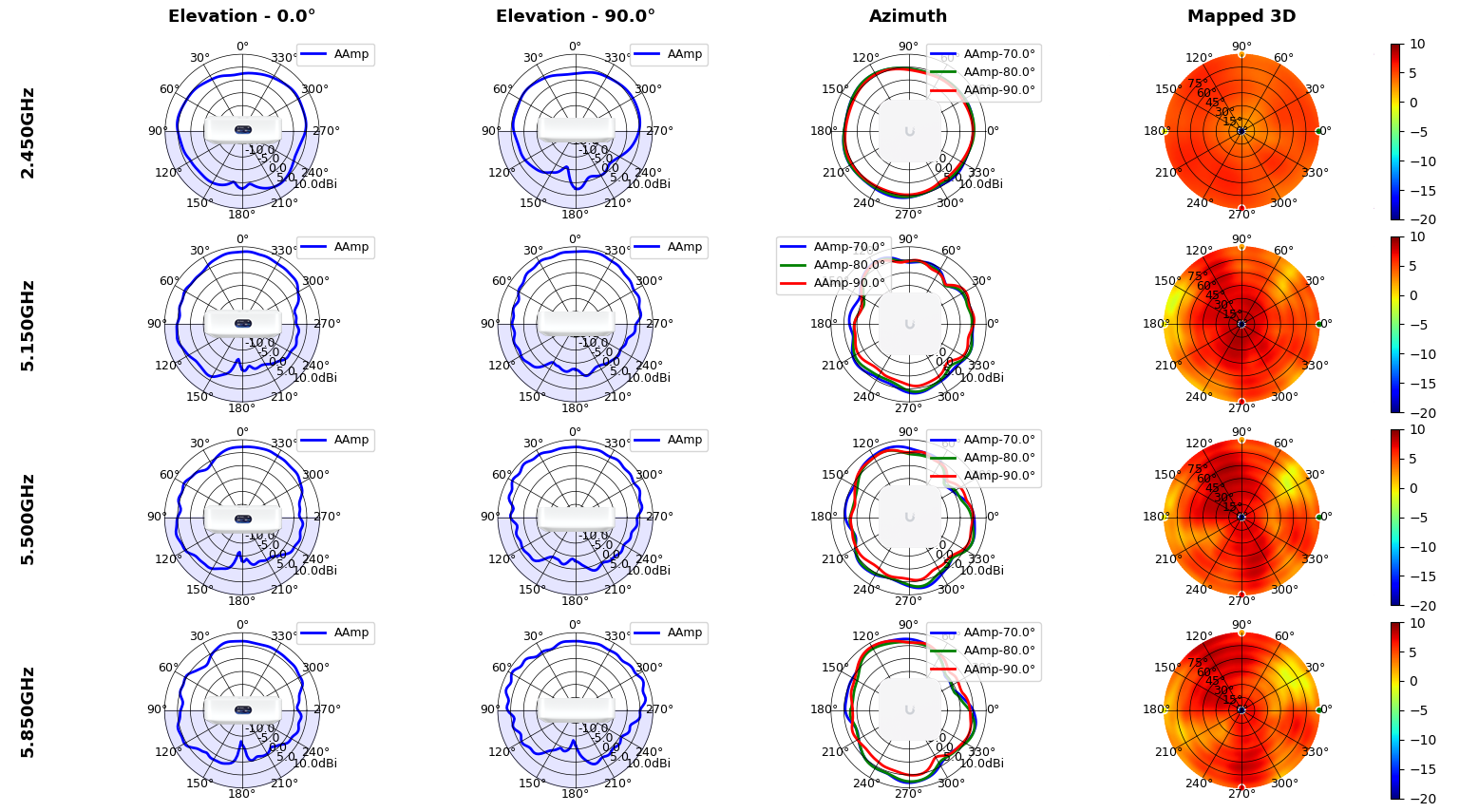

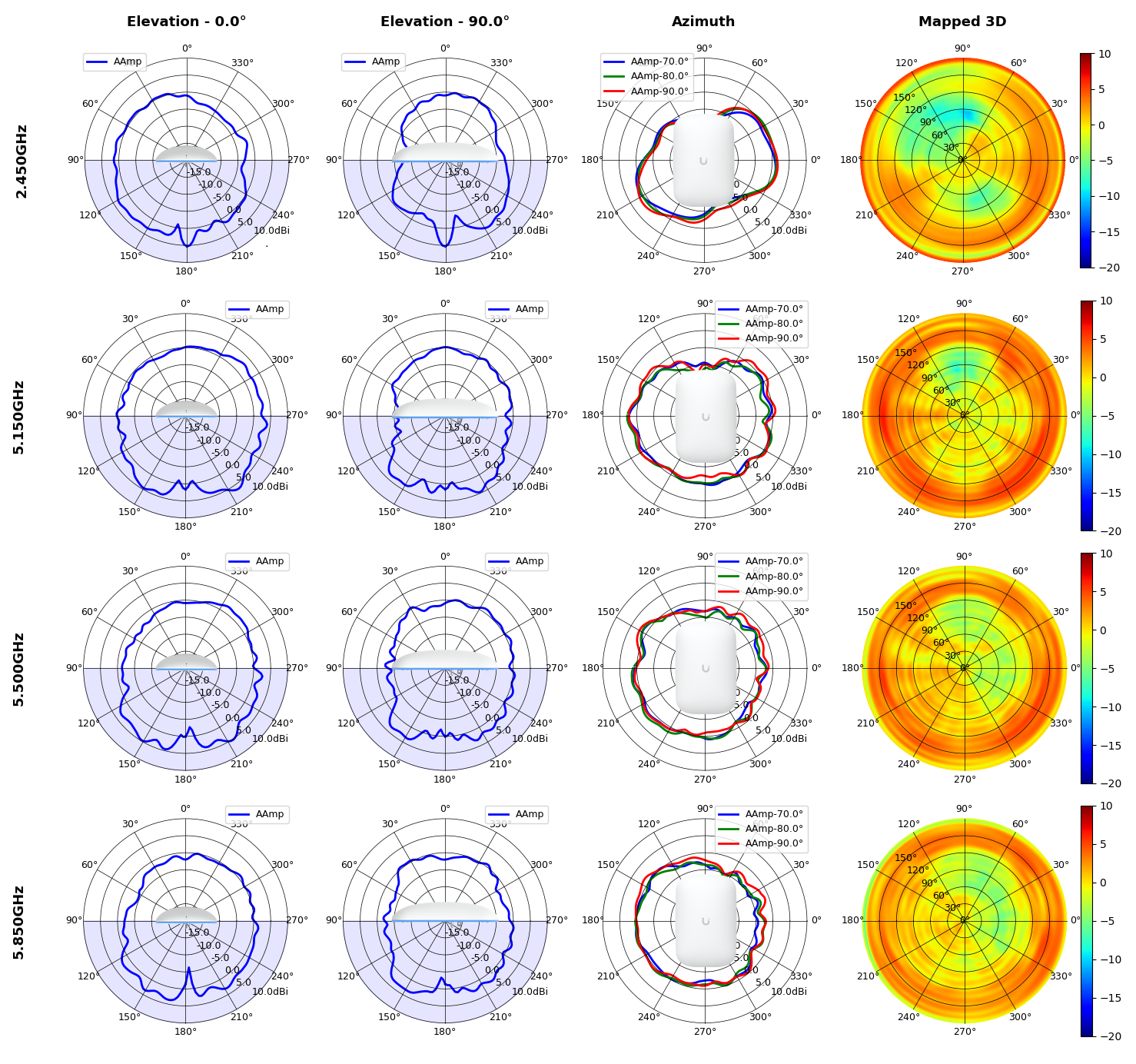

本部分包括上表所示的每个 UniFi AP 的图形摘要，描绘了方位角、仰角 0°、仰角 90° 和映射 3D 的辐射图。

Elevation 0°  仰角 0°
Elevation 90° 仰角 90°
Azimuth 方位角

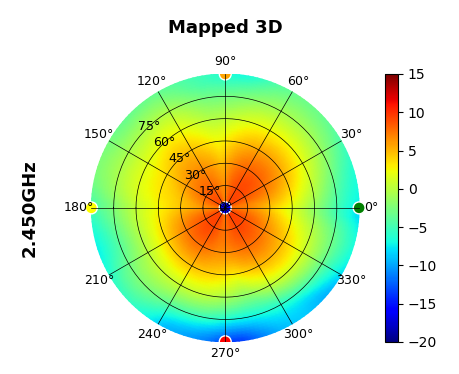

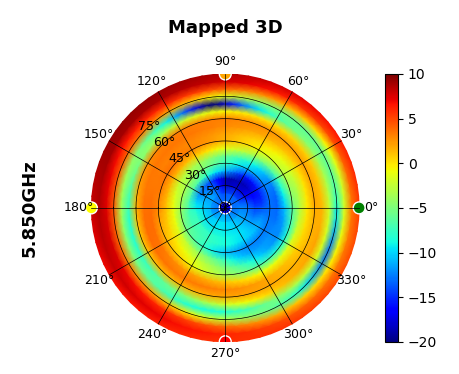

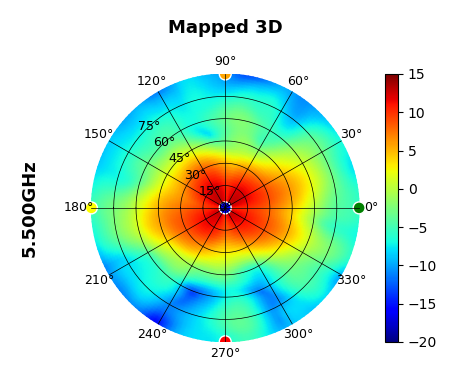

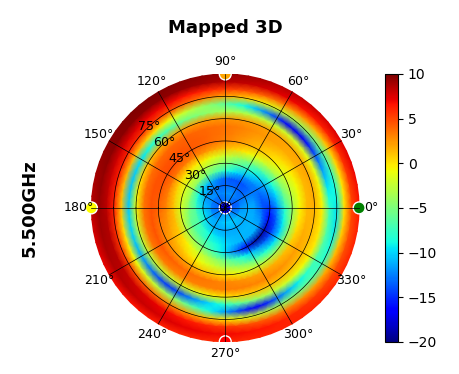

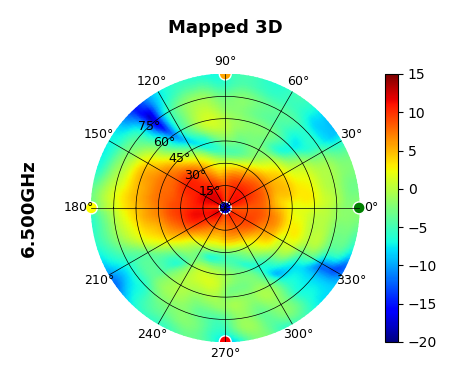

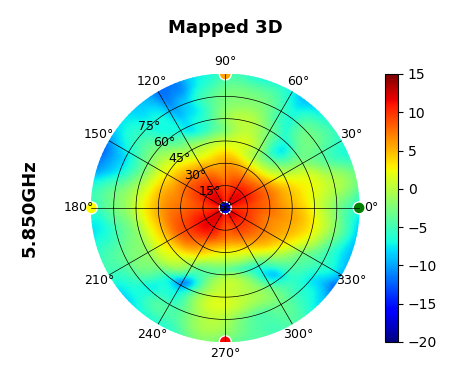

Mapped 3D 映射 3D

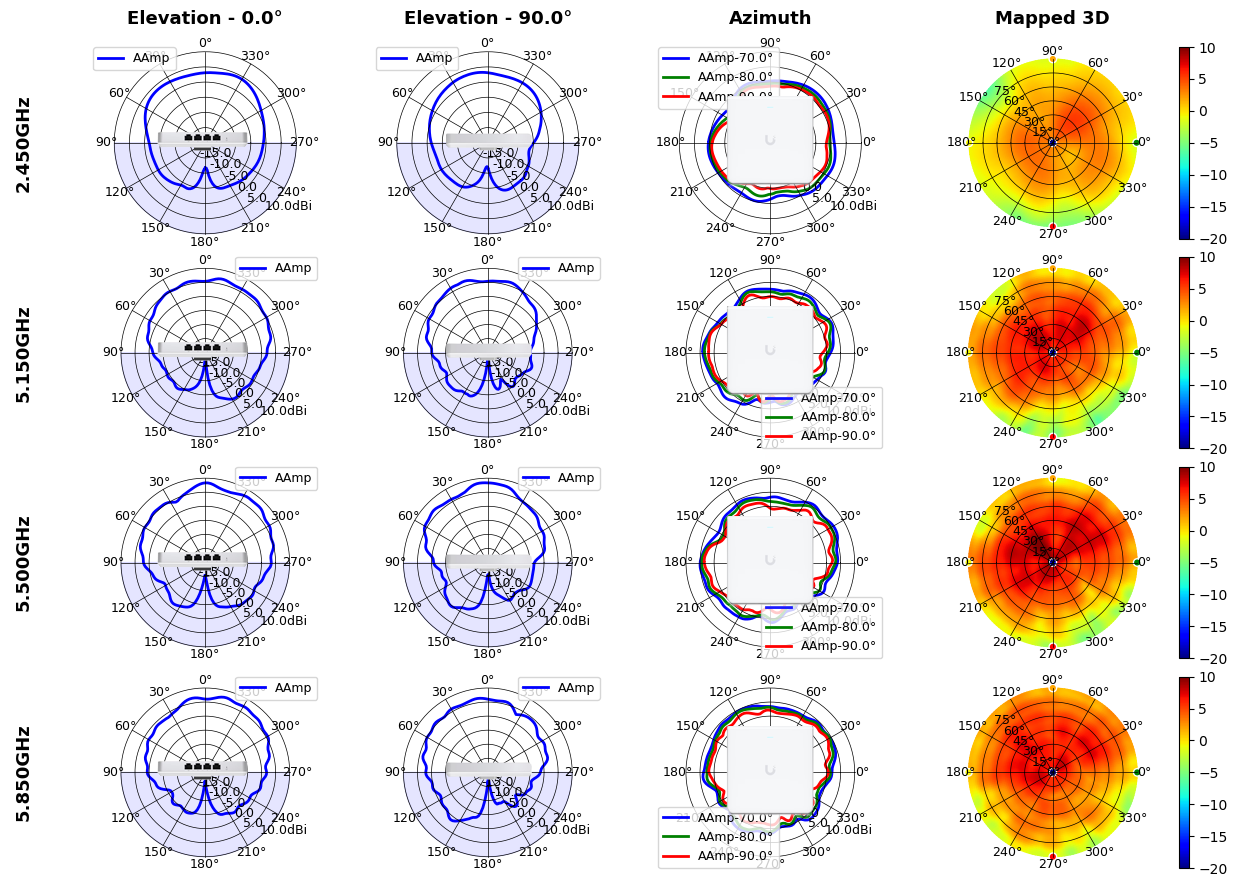

1. U6 Enterprise

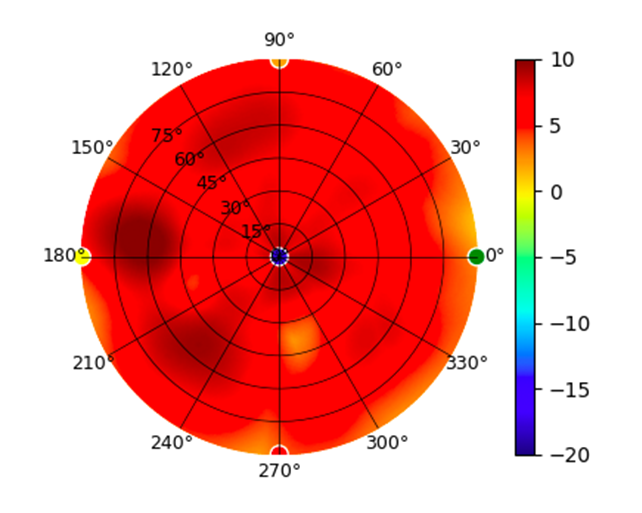

2. U6 Lite

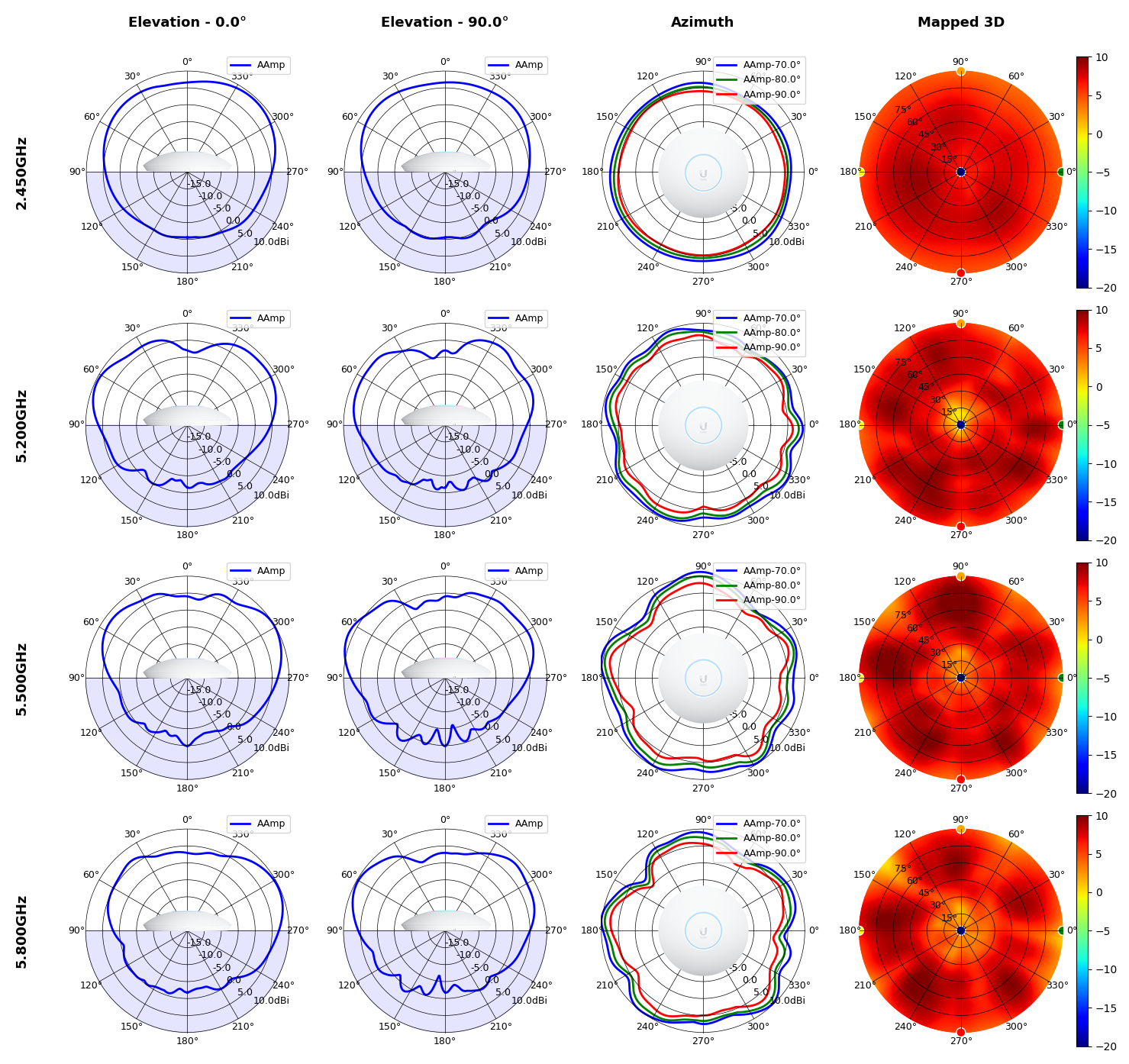

3. U6 LR

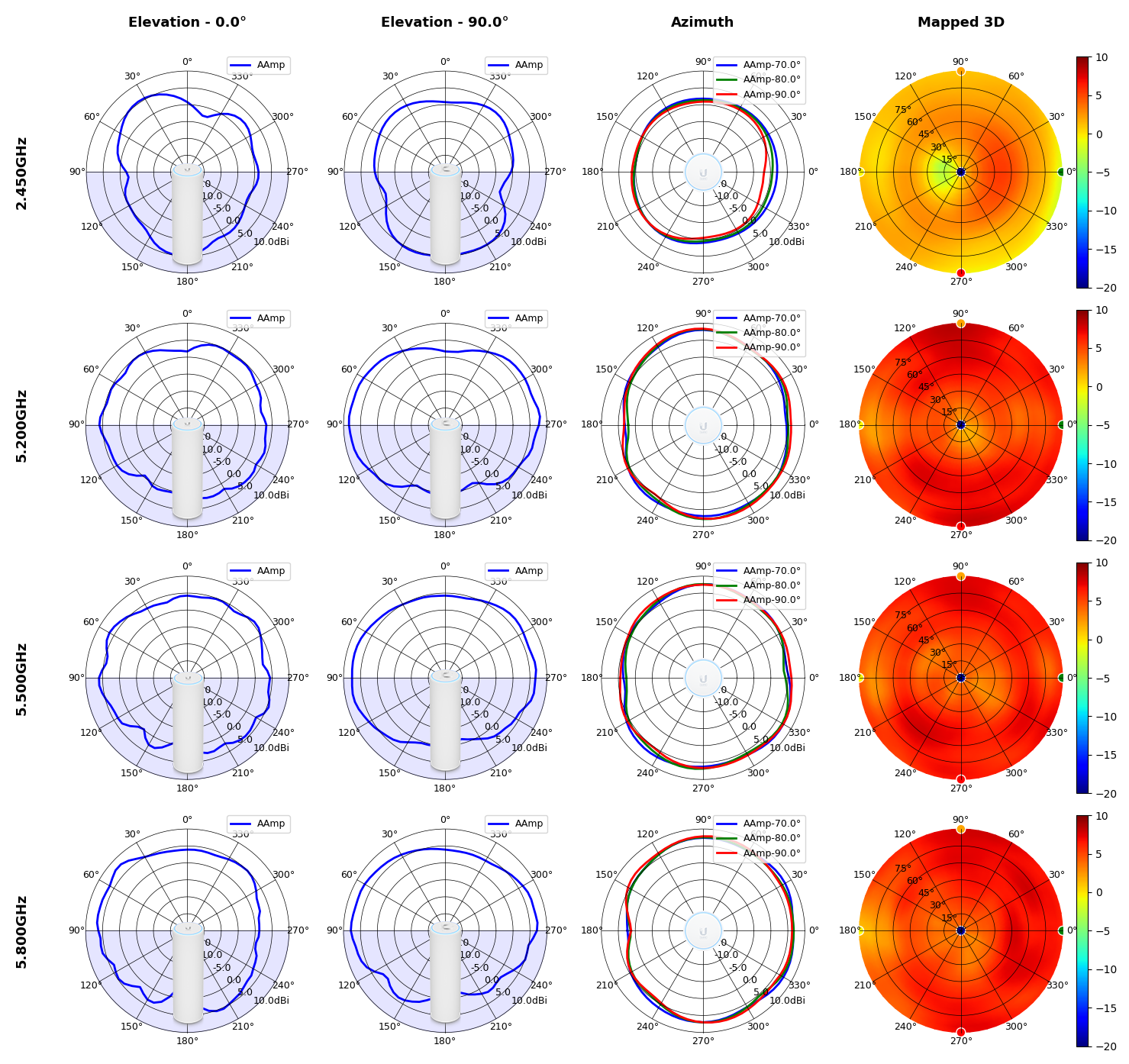

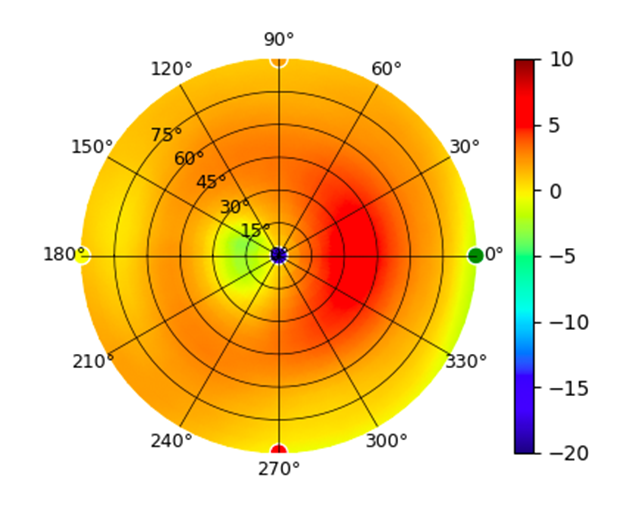

4. U6 Mesh

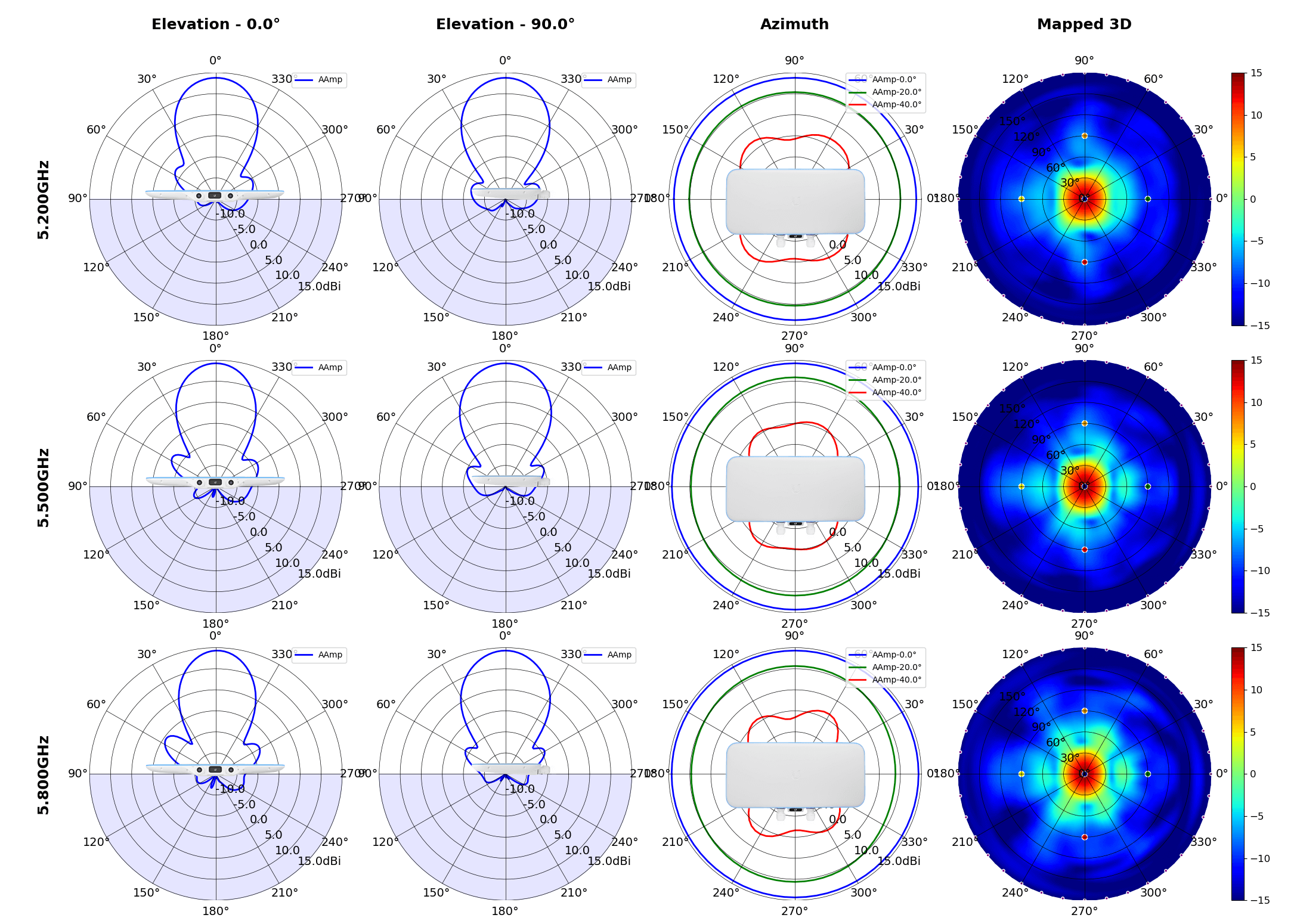

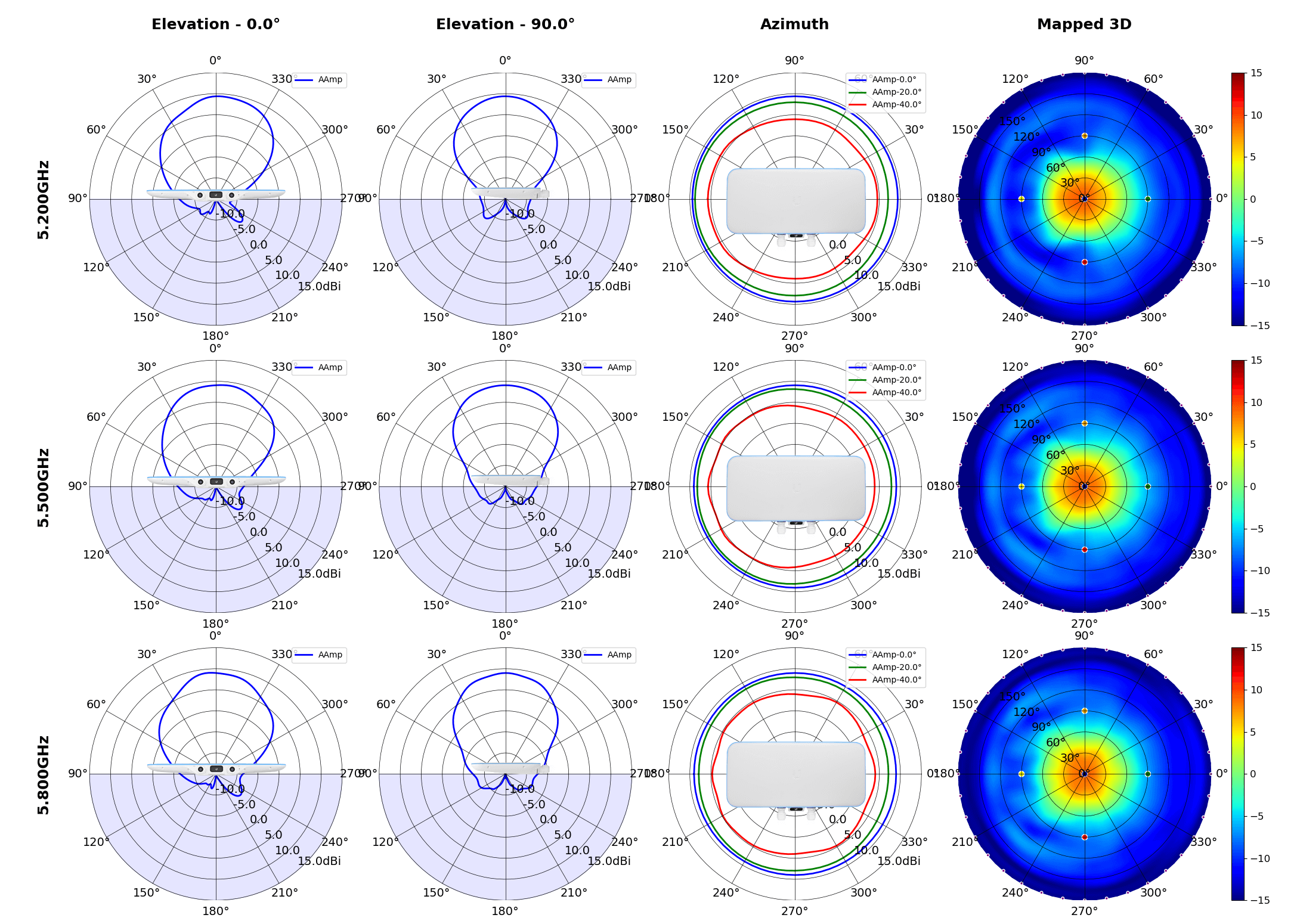

5. UWB-XG

   高增益



   低增益

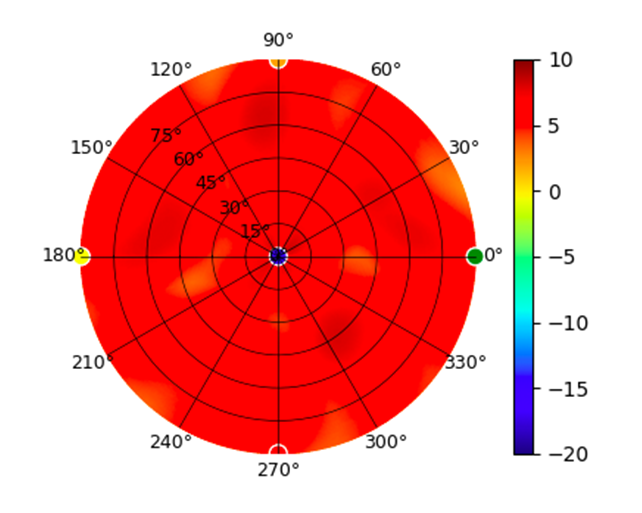

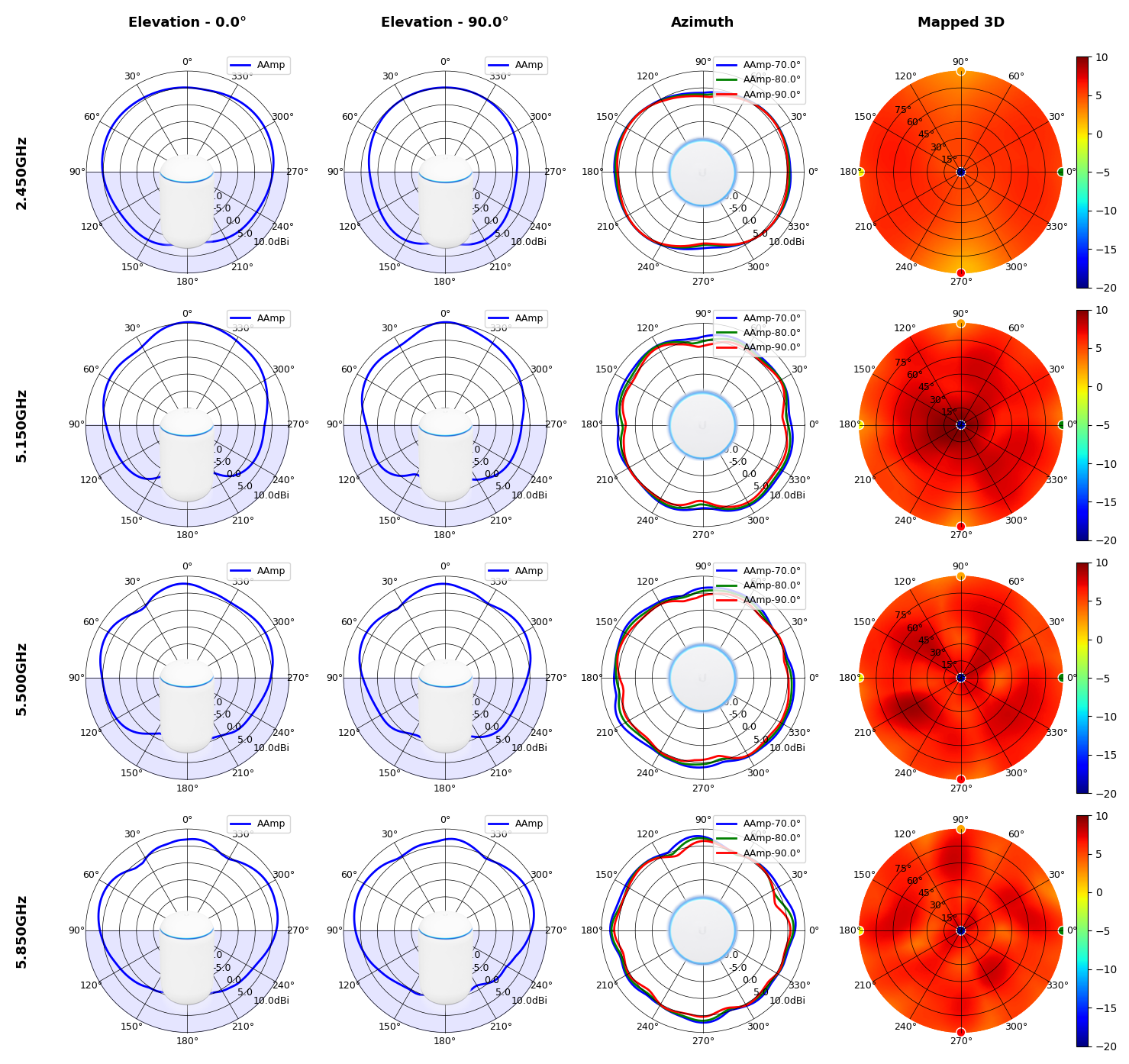

6. UDM

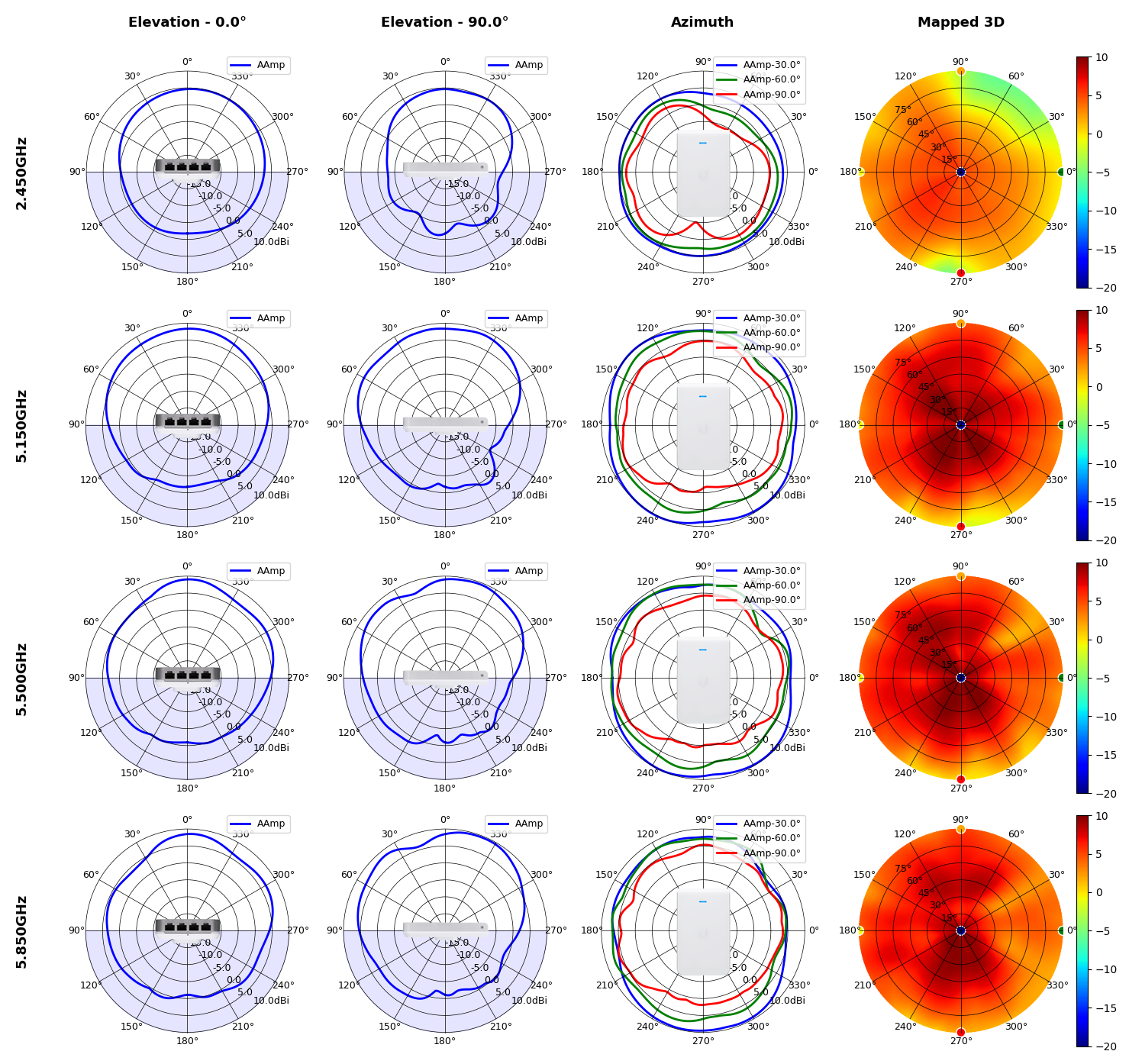

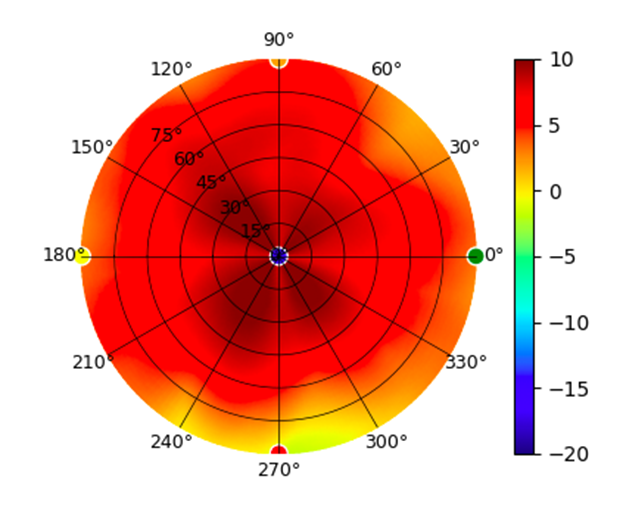

7. UAP-IW-HD

8. UAP-FlexHD

9. UAP-BeaconHD

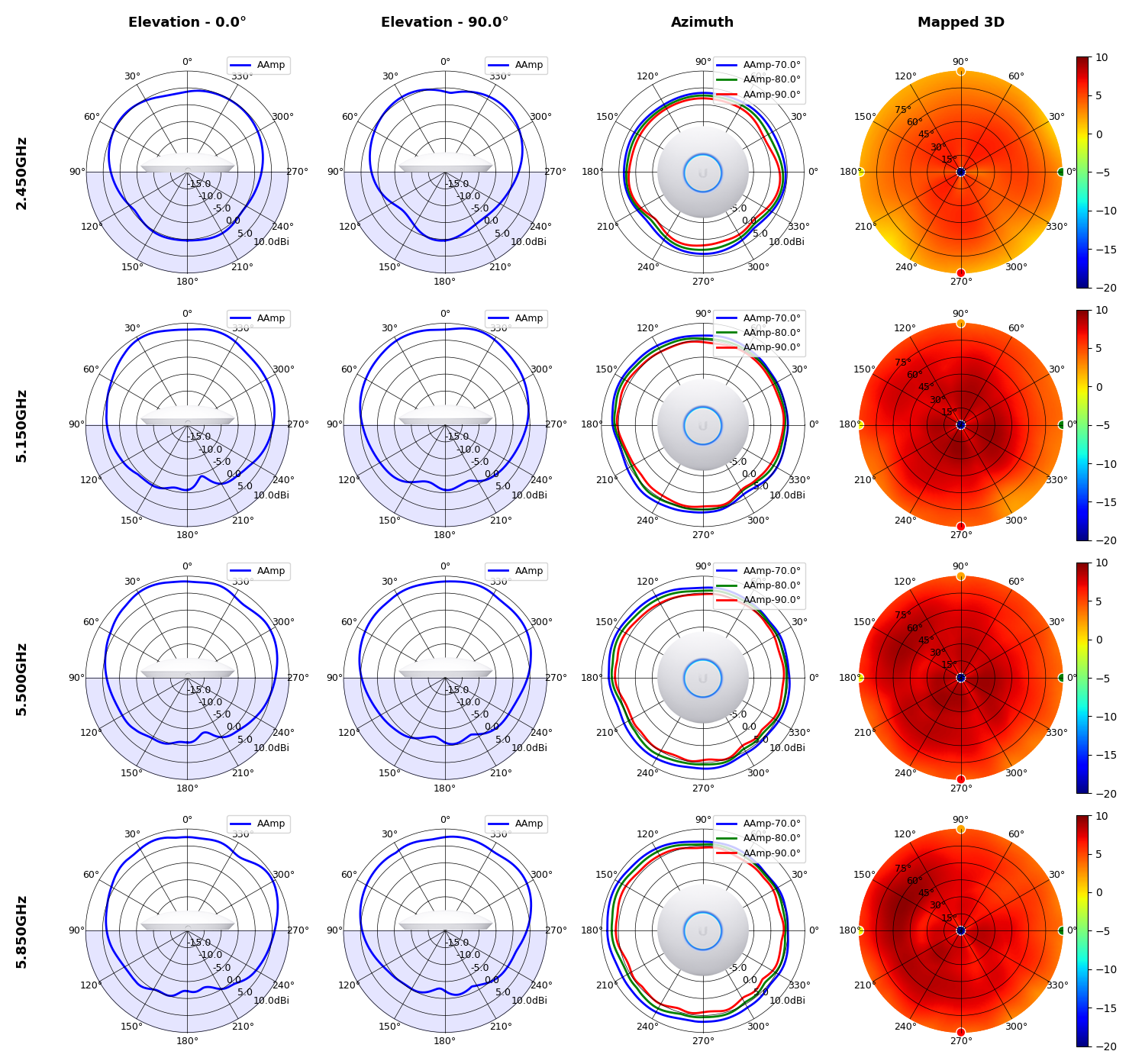

10. UAP-nanoHD

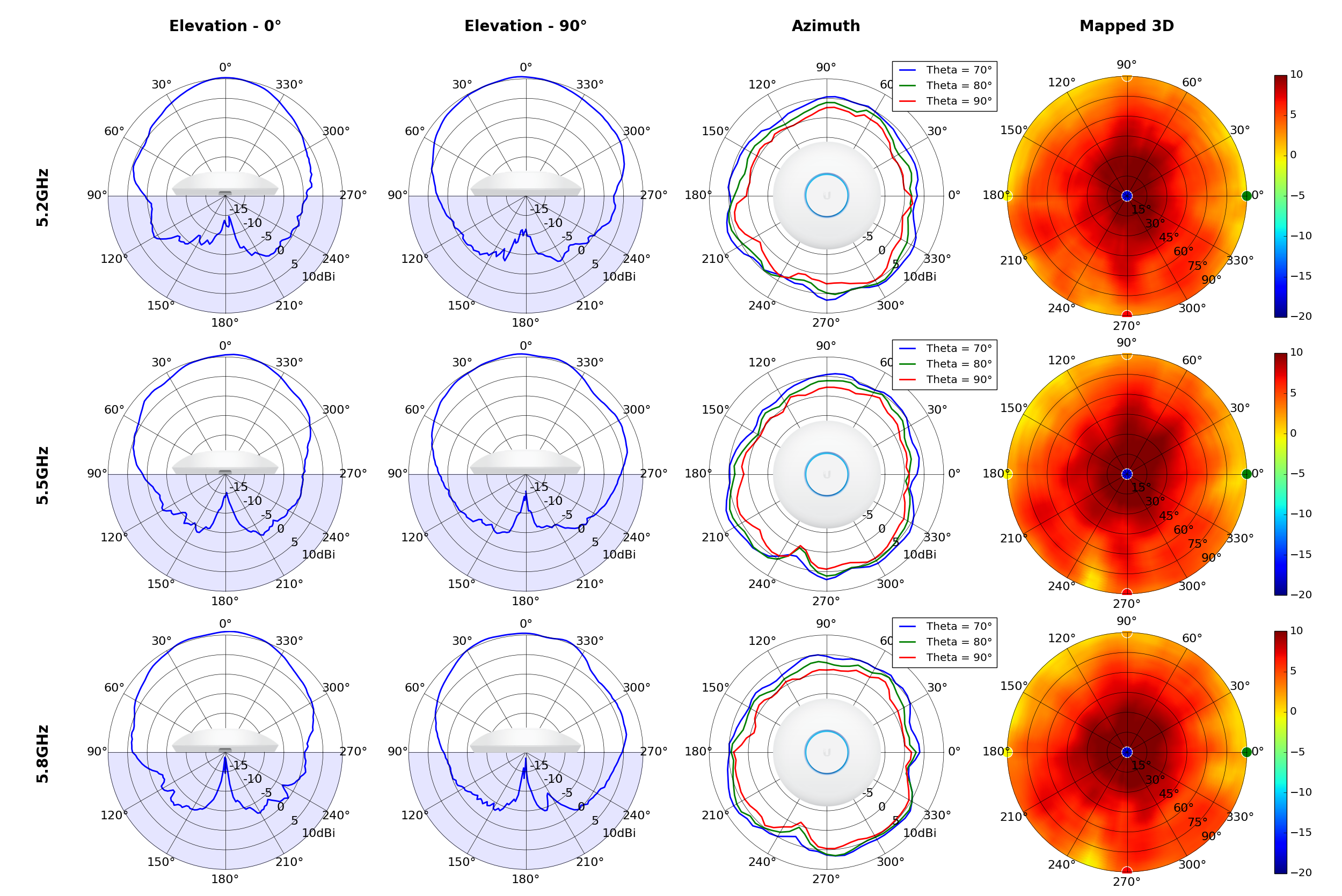

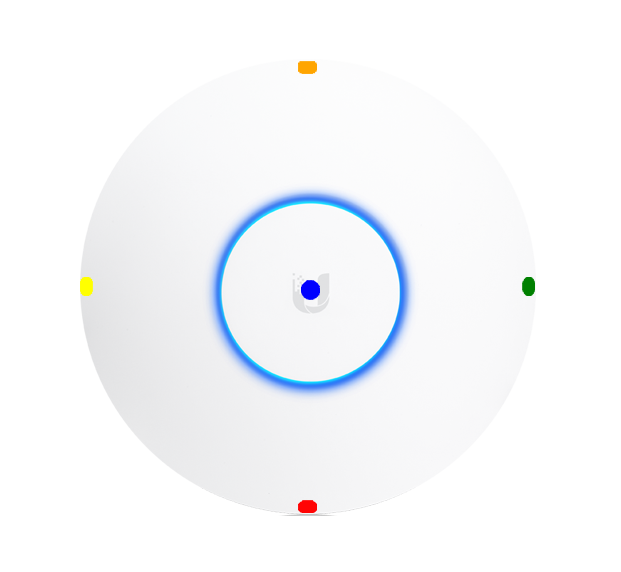

11. UAP-HD

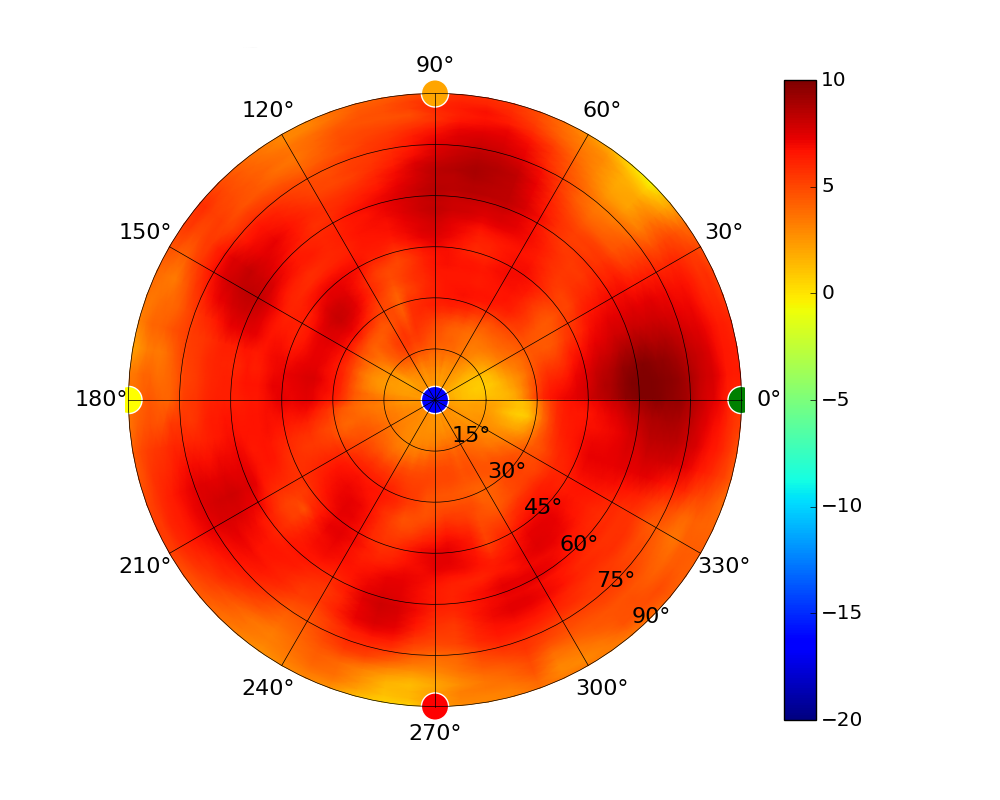

12. UAP-SHD

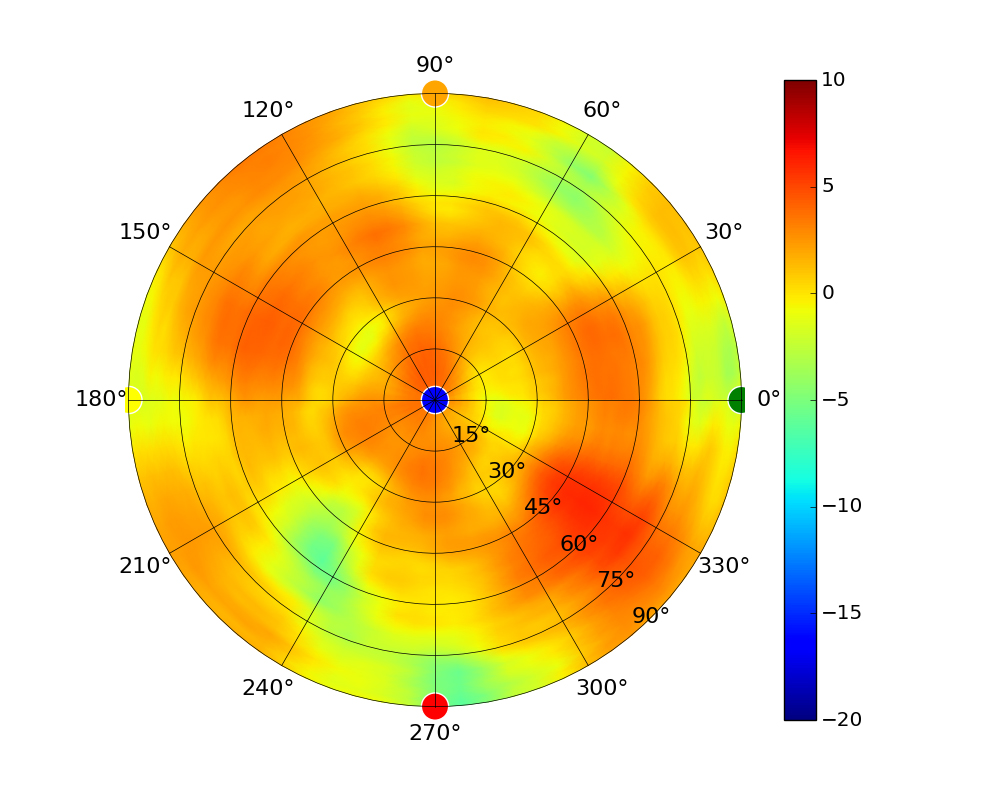

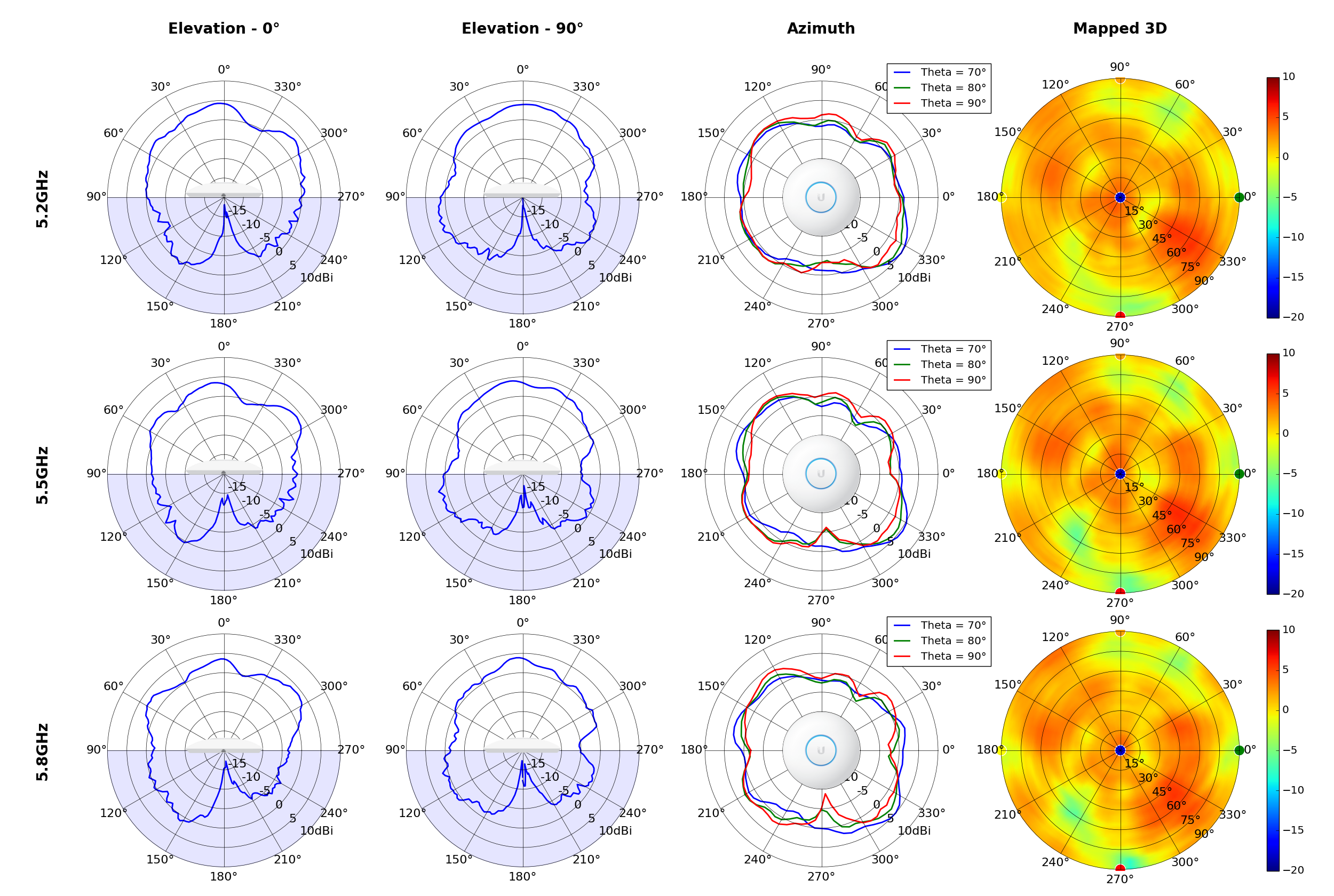

13. UAP-AC-Lite

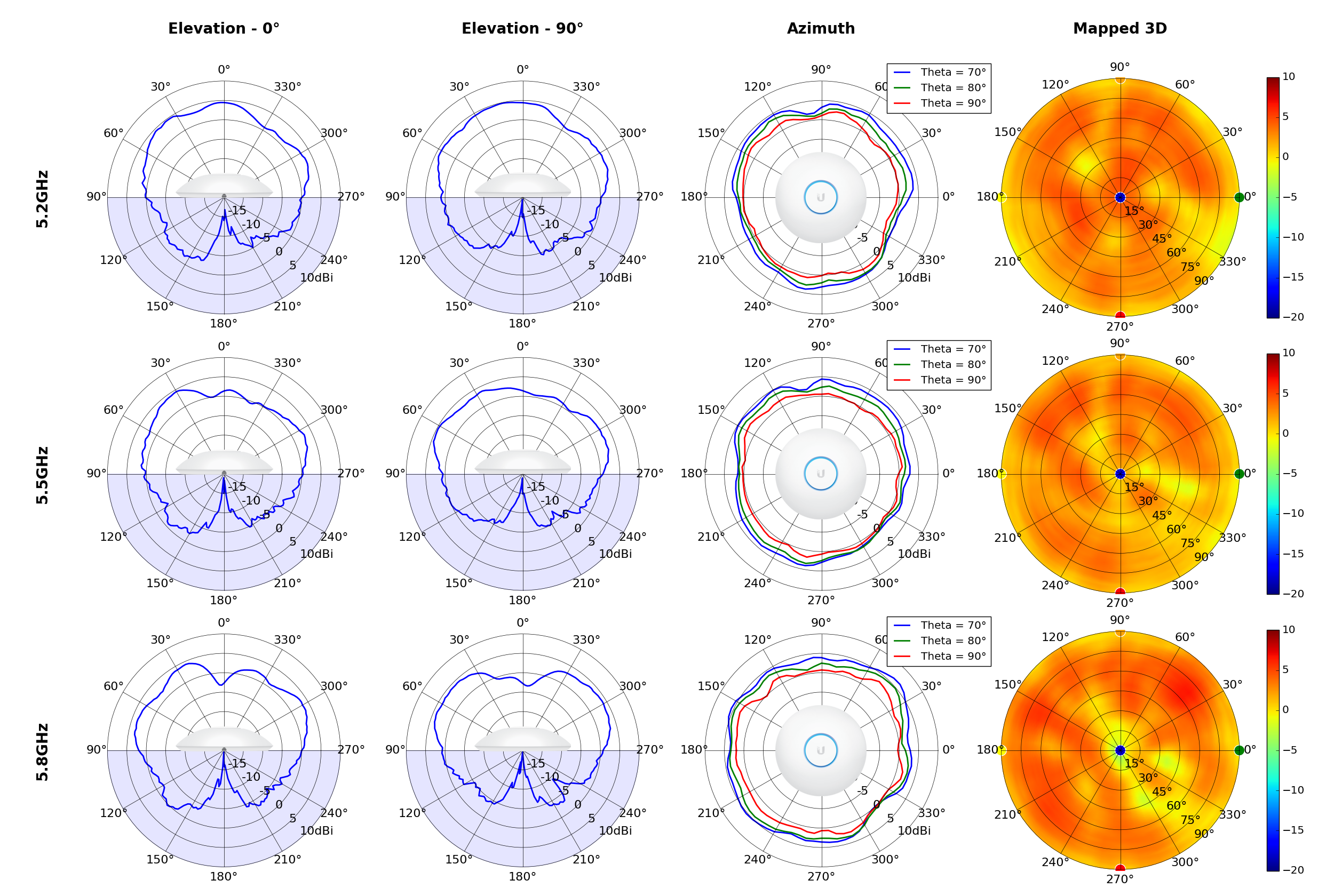

14. UAP-AC-LR

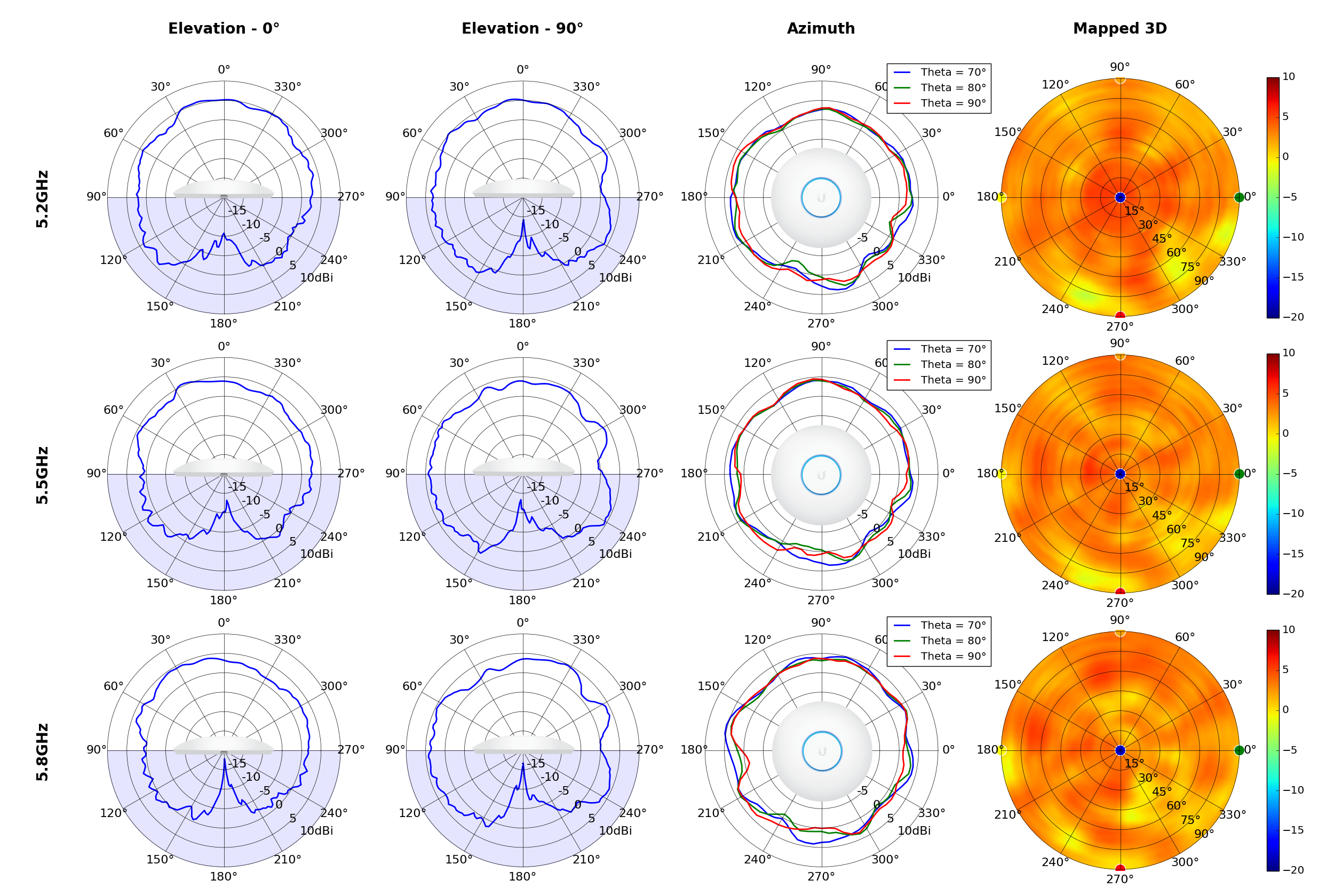

15. UAP-AC-PRO

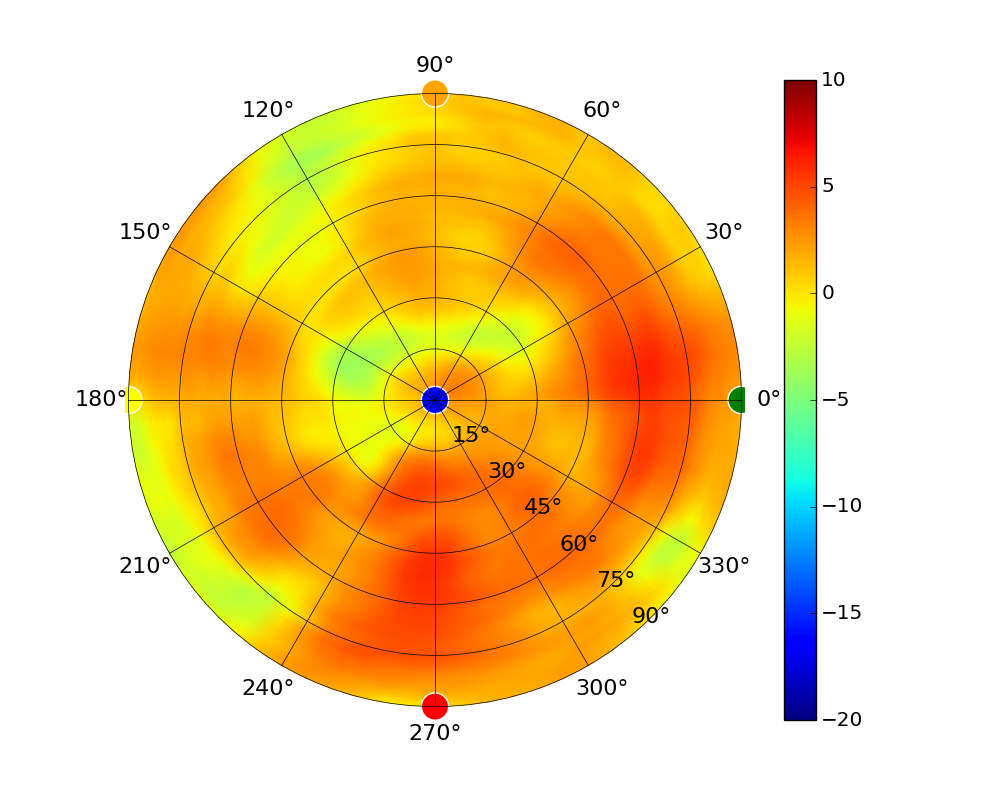

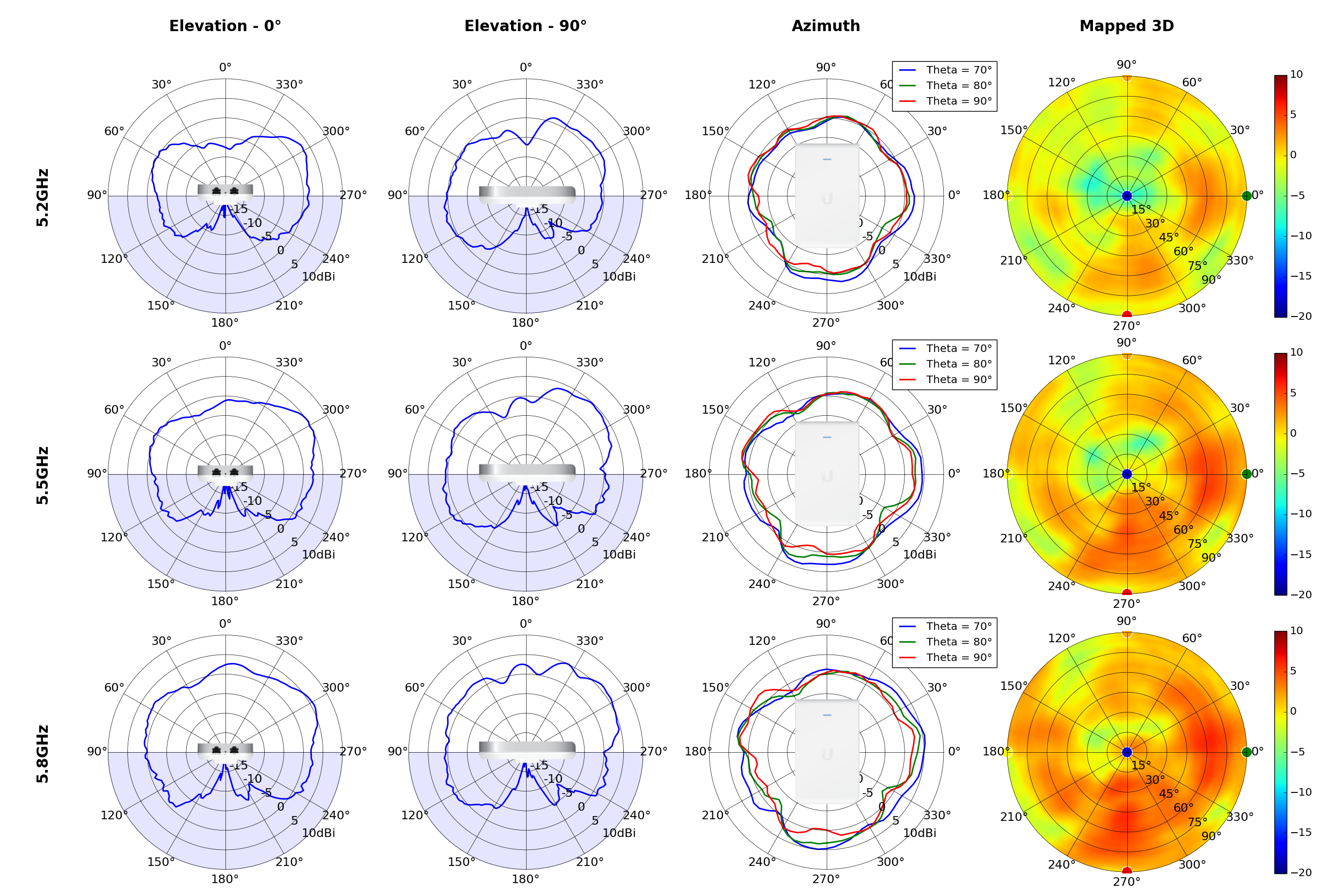

16. UAP-AC-IW

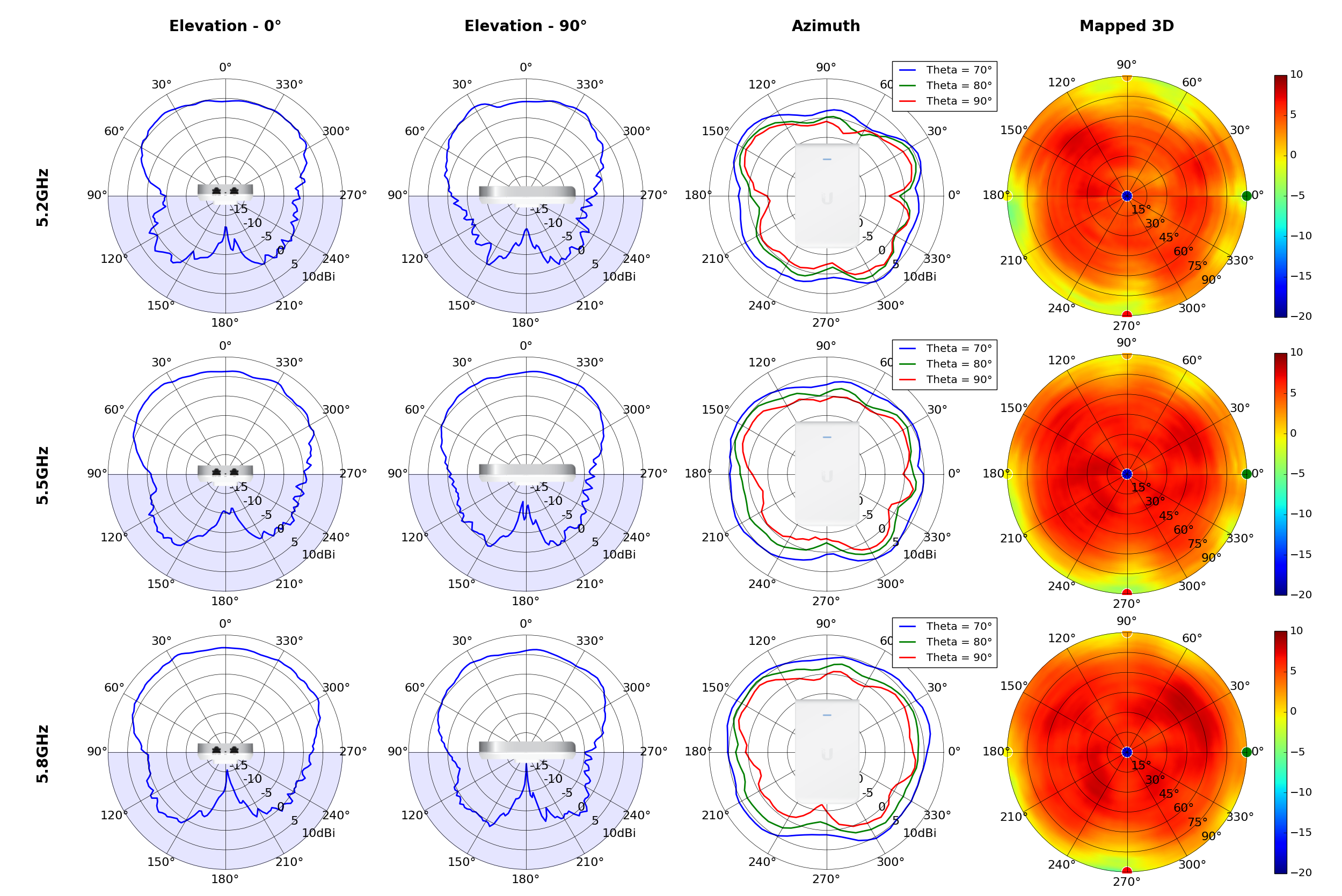

17. UAP-AC-IW-PRO

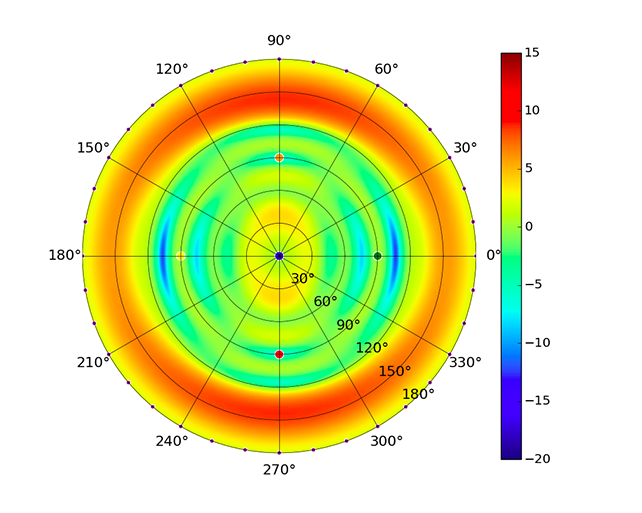

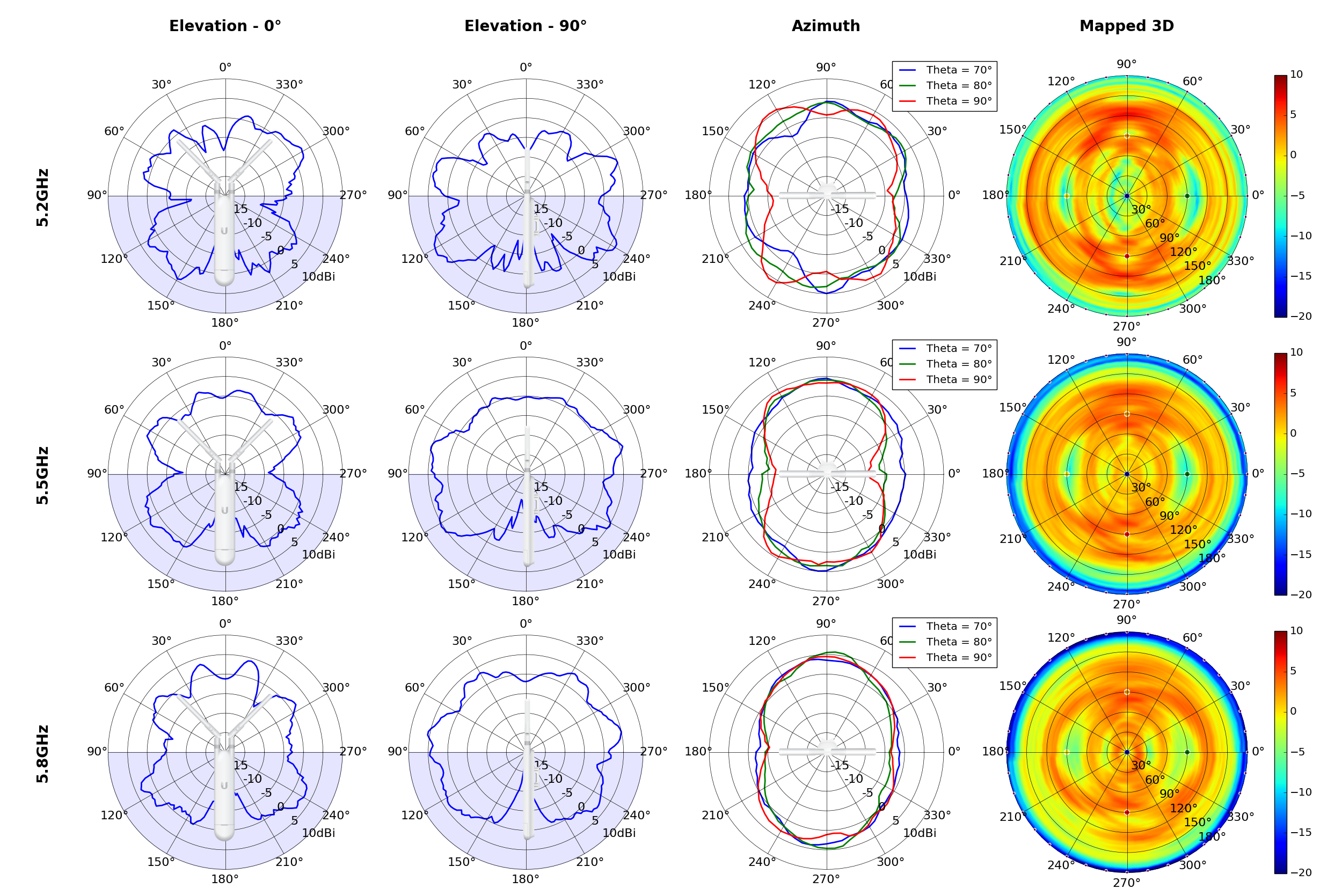

18. UAP-AC-M


    注意：UAP-AC-M 的天线角度为 45° 时生成上图。

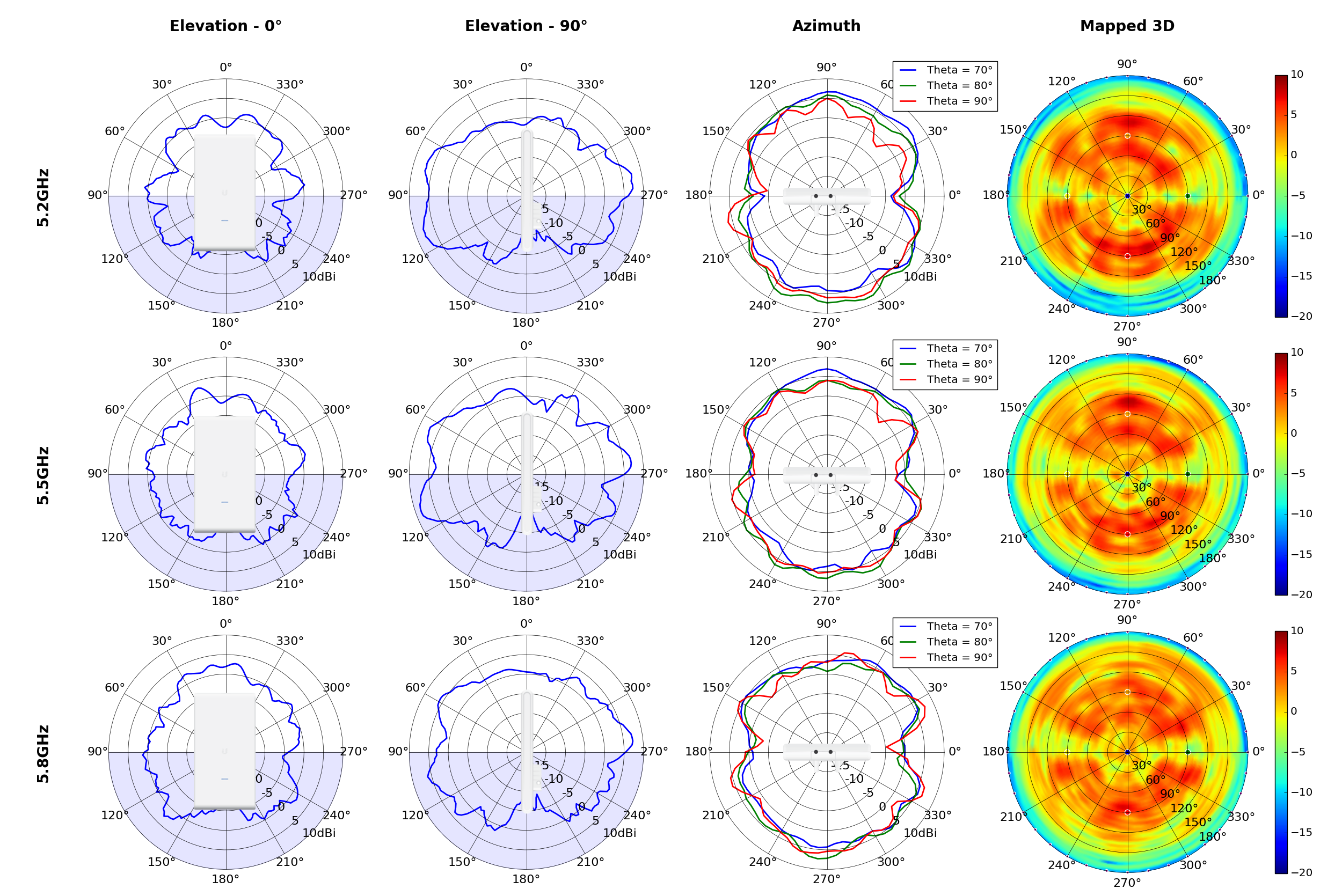

19. UAP-AC-M-PRO

20. UMA-D

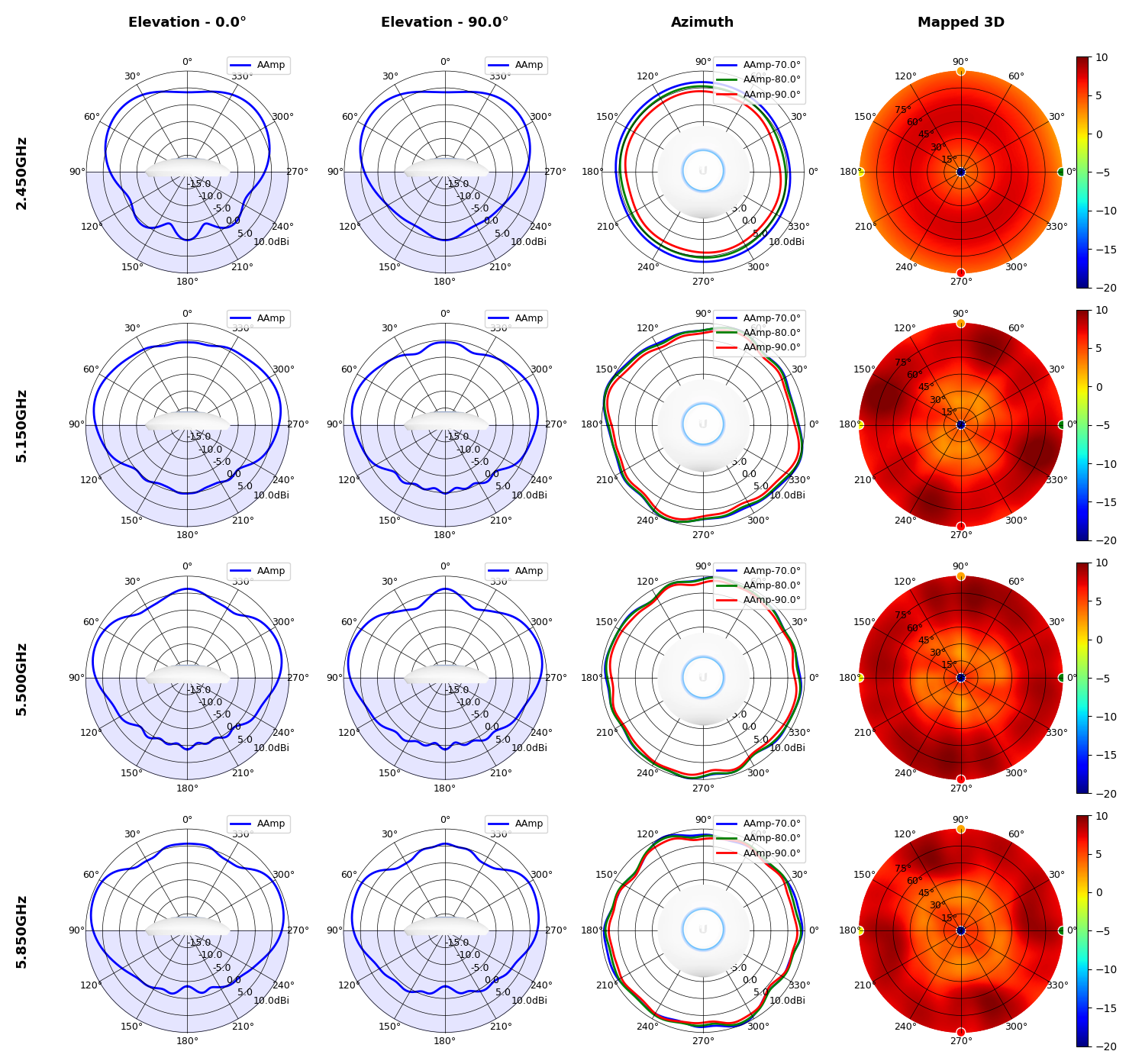

21. UAP-XG


天线相关文件（.ant）

请注意，下面 .ant 文件中的数据是从完整型号模拟中提取的。 单击下表中的链接，将提示立即下载.ant 文件。
