使用网络设备时,了解每台设备的电源要求及其支持的以太网供电 (PoE) 类型非常重要。本指南提供有关 PoE 模式、功耗和设备兼容性的介绍。

PoE 模式

特征 以太网供电 (PoE) 以太网供电 (PoE+) 以太网供电++ PoE+++
IEEE 标准 IEEE 802.3af IEEE 802.3at IEEE 802.3bt IEEE 802.3bt
PoE 类型 类型 1 类型 2 类型 3 类型 4
每个端口的最大功率 15.4瓦 30 瓦 60 瓦 100 瓦
端口电压范围 44–57 伏 50-57伏 50-57伏 52-57伏
设备最大功率 12.95 瓦 25.5 瓦 51 瓦 71 瓦
设备电压范围 37-57伏 42.5-57伏 42.5-57伏 41.1-57伏
使用的双绞线 2对 2对 4对 4对
支持的电缆 Cat3 或更高 Cat5 或更高 Cat5 或更高 Cat5 或更高


有关更多详细信息,请参阅技术规格中特定型号的数据表。

功耗

  1. APs

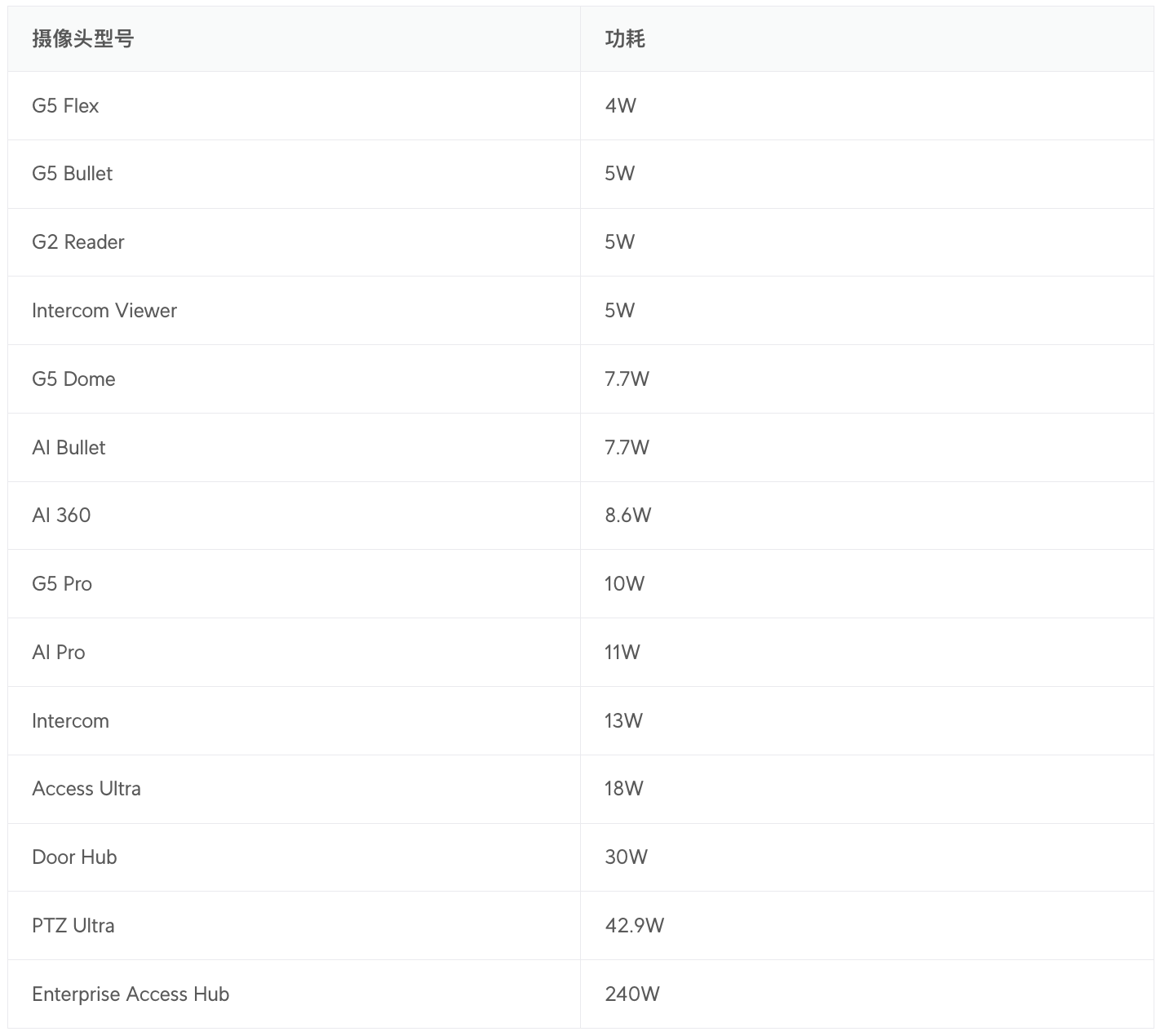

  2. 物理安全

PoE 可用性和电源要求

PoE 可用性是交换机可分配给所有连接客户端的总功率(W瓦)。您的 PoE 可用性 必须大于所有设备功率要求的总和,以防止不稳定或故障。

交换机型号 PoE 可用性
Lite 45-52W
Standard 42-195W
Professional 120-600W
Pro Max 180-720W
Enterprise 120-720W
Enterprise Campus 950-1,050W

注意:请参阅技术规格中特定型号规格表,获取更多信息。

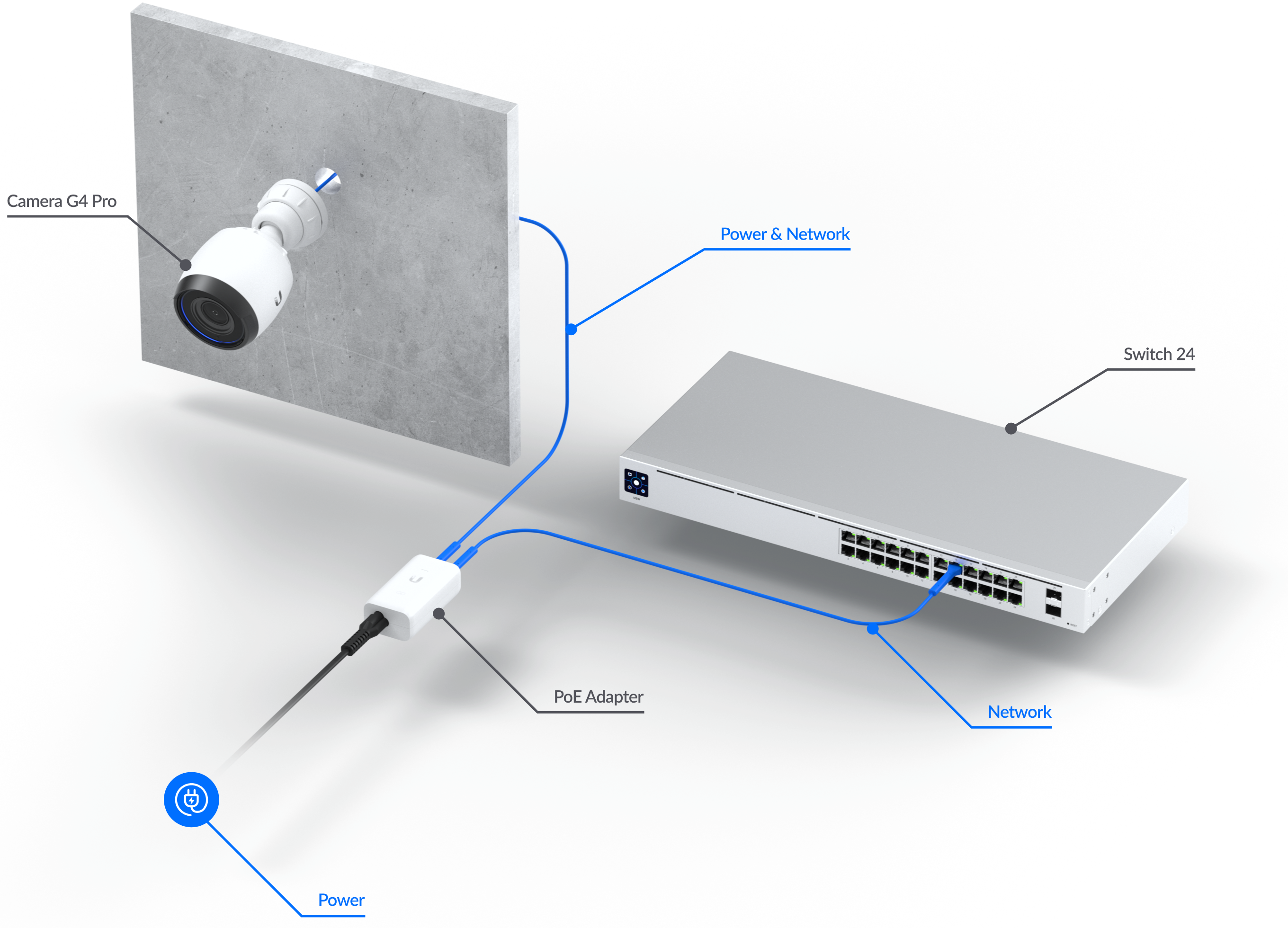

PoE 适配器

如果您没有 PoE 交换机,PoE 适配器可以作为替代电源。当超出交换机的 PoE 可用性后,它还可用于负载超出设备的供电。


更多资源

如需了解详细的技术规格和设备比较,请访问 techspecs.ui.com
