UniFi Dream Machine Pro(UDM-Pro)是一款多功能的企业级路由器和安全网关,能够通过UniFi Network ,UniFi Protect和UniFi Access控制器来管理网络设备,摄像机和门禁系统。

本文介绍首次使用该如何设置 UniFi Dream Machine Pro,以及如何解决和修复常见的网络连接问题。



UDM-Pro 如何连接到您的设备


您可以混合使用 UniFi 和第三方网络设备,但是全 UniFi 设备组成的拓扑结构可让您体验到更多的高级功能。

这是一个由 UniFi camers,UniFi AP 和 USW Pro 交换机组成的网络系统,他们被 UDM-PRO 统一管理。



设置 UniFi Dream Machine Pro


在开始设置过程之前,请确保根据 《快速入门指南》 连接 UDM-Pro,并等待设备启动

UDM-Pro 装有 UniFi Network 网络控制器软件来管理您的网络,您可以通过两种不同的方式进行设置:

  1. 使用电脑网线连接至设备,通过浏览器 Web UI 进行设置 (推荐)
  2. 使用 UniFi Network 手机应用

视频简易教程如下,详细内容可参考后续图文说明


使用电脑浏览器 Web UI 进行设置

要使用 Web UI 设置 UDM-Pro,请执行以下操作:

  1. 将计算机的 LAN 端口直接连接到 UDM-Pro 上的 RJ45 LAN 端口之一(端口 1-4)。
  2. 将光猫/外网网线接到UDM-Pro上的 WAN端口之一(端口9)。
  3. UDM Pro 默认为 DHCP 模式,设置前请尽量保持光猫拨号有网状态,如光猫处于桥接模式,也可使用 UDM Pro 拨号。
  4. 在浏览器中访问 https://setup.ui.com(我们建议使用谷歌浏览器)。

注意:在访问设置页面时看到你的连接不是私密连接等安全提示是正常的-请继点击左下角高级,并点击继续前往(其余浏览器操作类似 “信任此网站” “继续前往等”)

1.使用谷歌浏览器打开 https://setup.ui.com 网址后,点击高级,继续前往,连接等字样进入 UDM PRO 初始化设置界面。

![

2.点击 Setup UDM-PRO 进入初始化设置界面。

3.点击 Agree 同意服务条款和最终用户许可协议,并点击右下角 Next 进入下一步。

  1. 选择您的 UDM PRO 设置模式,绝大部分点击 Personal 个人模式即可,并点击右下角 Next 进入下一步。

  1. 如果您曾注册并拥有 UI 账号,直接登录,将设备与您的账号绑定即可。如果没有相关账号,请点击 Create Account 创建一个新账号。

6.按照提示填入对应信息,并点击右下角 Next 进入下一步。

!!!请一定牢记注册的用户名和密码,丢失会导致后期无法在登录管理设备!!!

Email:填入个人邮箱
First Name:填入个人名      Last Name:填入个人姓氏
Password:填入密码          Re-Enter Password:再次输入确认密码
Choose a Username:设置账号用户名

  1. 可根据自身需求设置设备自动更新频率和时间,默认为每天凌辰 3 点,检测更新设备固件。继续点击右下角 Next 进入下一步。

8.建议关闭 Auto-Optimize 自动优化功能(避免部分智能家居,老旧终端使用受到影响),并点击右下角 Next 进入下一步。

9.UDM PRO 默认为 DHCP 模式,会自动从上行光猫/网络获得 IP 地址,并测试网络连通性和速度,等待测试完毕即可。

如果无法自动从上行光猫/网络获得 IP 地址,需要 UDM PRO 拨号或者静态上网,设备测速结果会显示无网络连接,参考尾部教程切换 UDM PRO 默认联网方式。

10.测试结束 UDM PRO 会自动填入宽带速度测试结果,请点击右下角 Next 进入下一步。

  1. 最后请审核相关信息,无误后请点击右下角 Finish 结束配置。

12.配置完毕进入 UDM PRO 管理页面,左侧 Network 网络图标是,路由器,交换机,AP 等设备管理系统,点击进入进行其他设备的相关配置即可。

  1. 更多交换机,无线AP设备采用及配置请参见此 教程

使用 UniFi Network 手机应用进行设置

要使用 UniFi Network 手机应用设置 UDM-Pro,请执行以下操作:

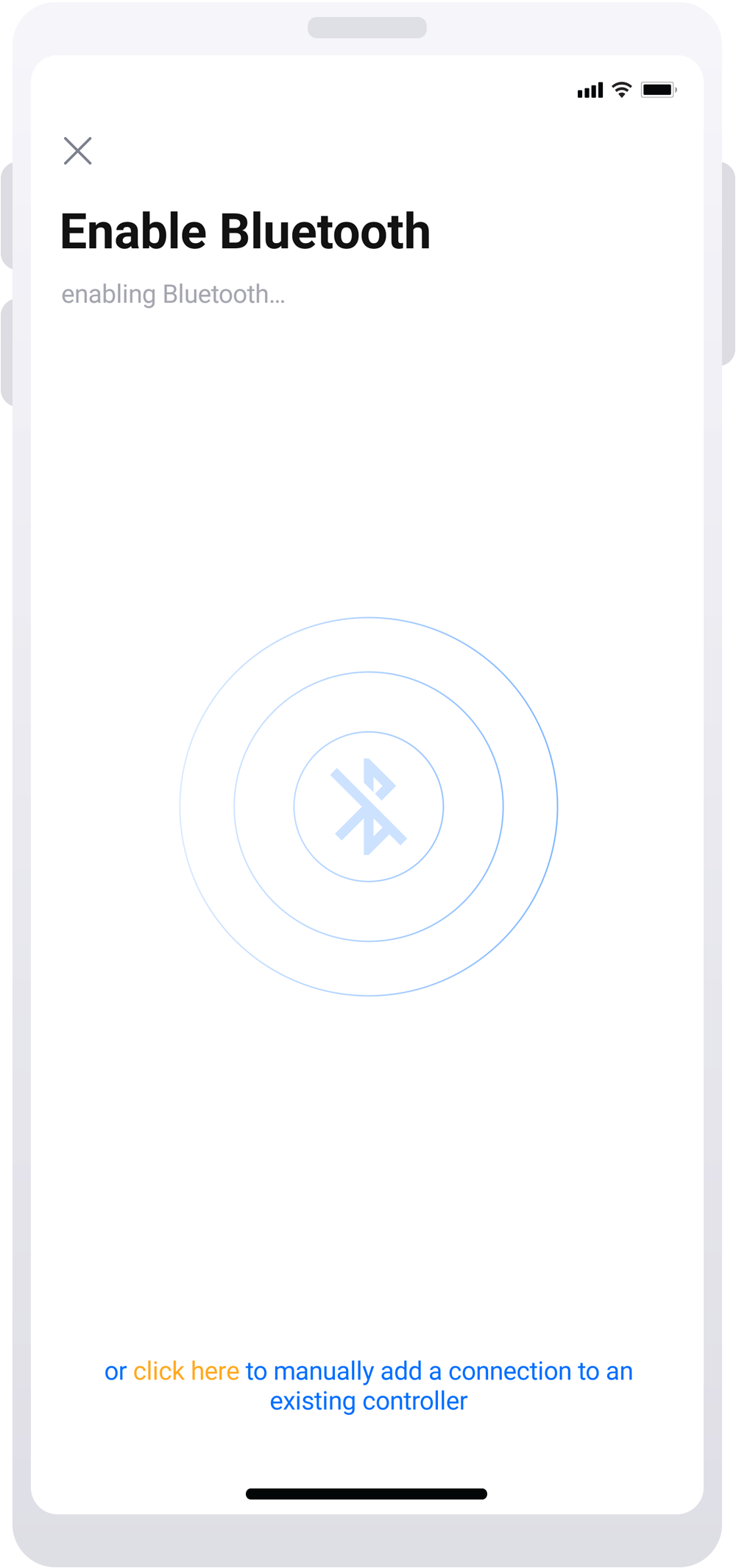

  • 在您的移动设备上启用蓝牙
  • 安装 UniFi 网络应用(App Store/安卓APP/Google Play)并启用必要的权限
  • 确保您的移动设备位于 UDM-Pro 的 1.5m 之内

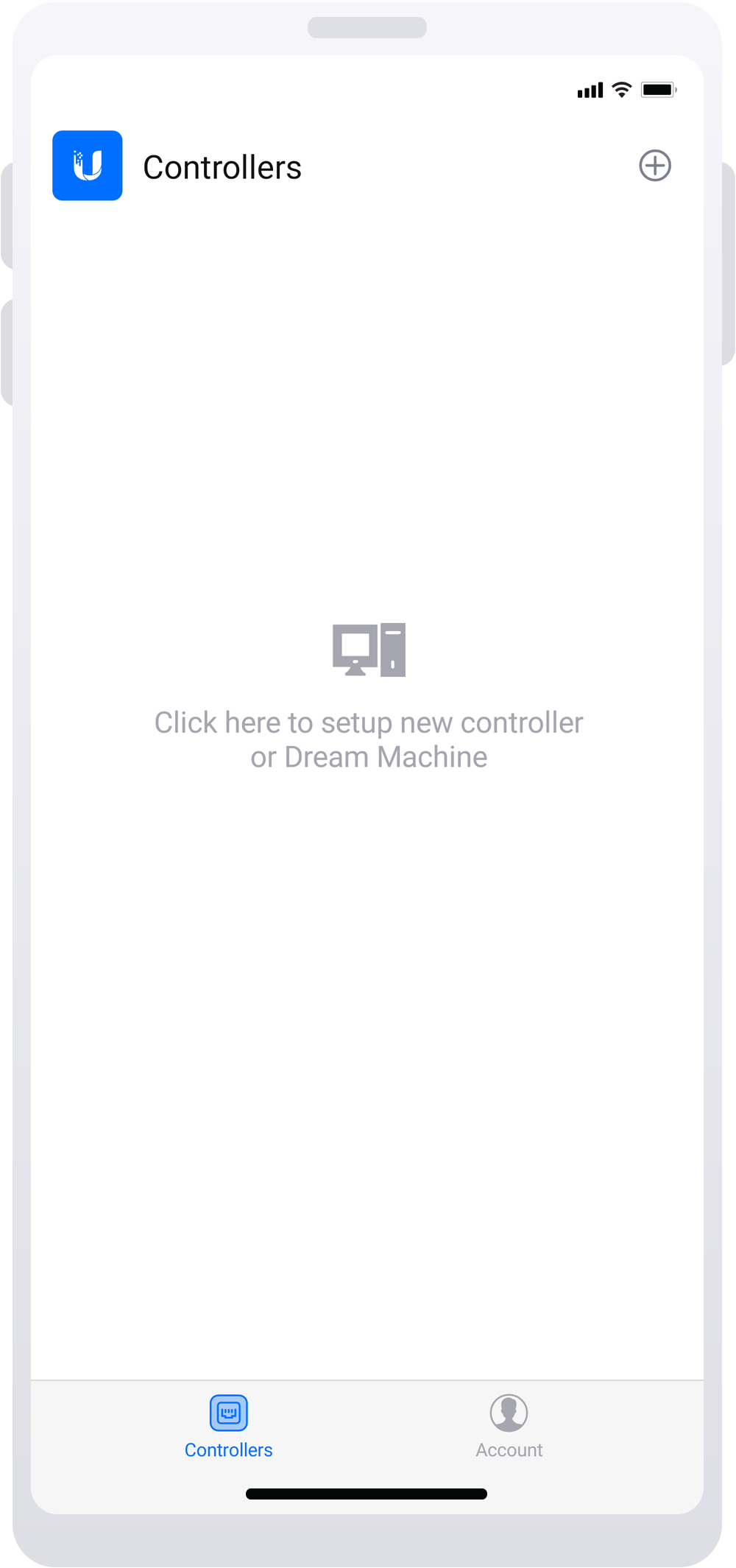

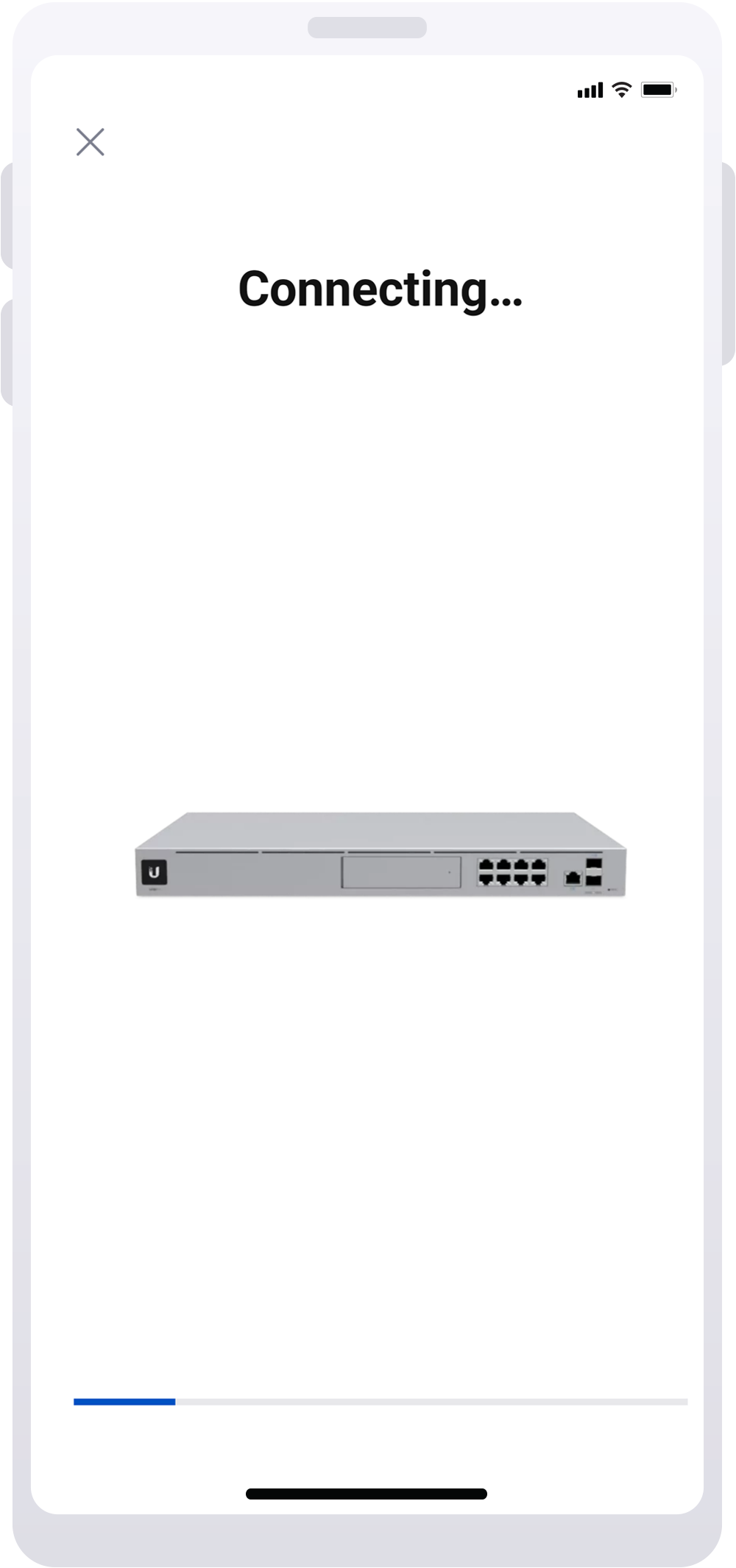

1.启动 UniFi Network 移动应用程序,然后等待 UDM-Pro 被发现

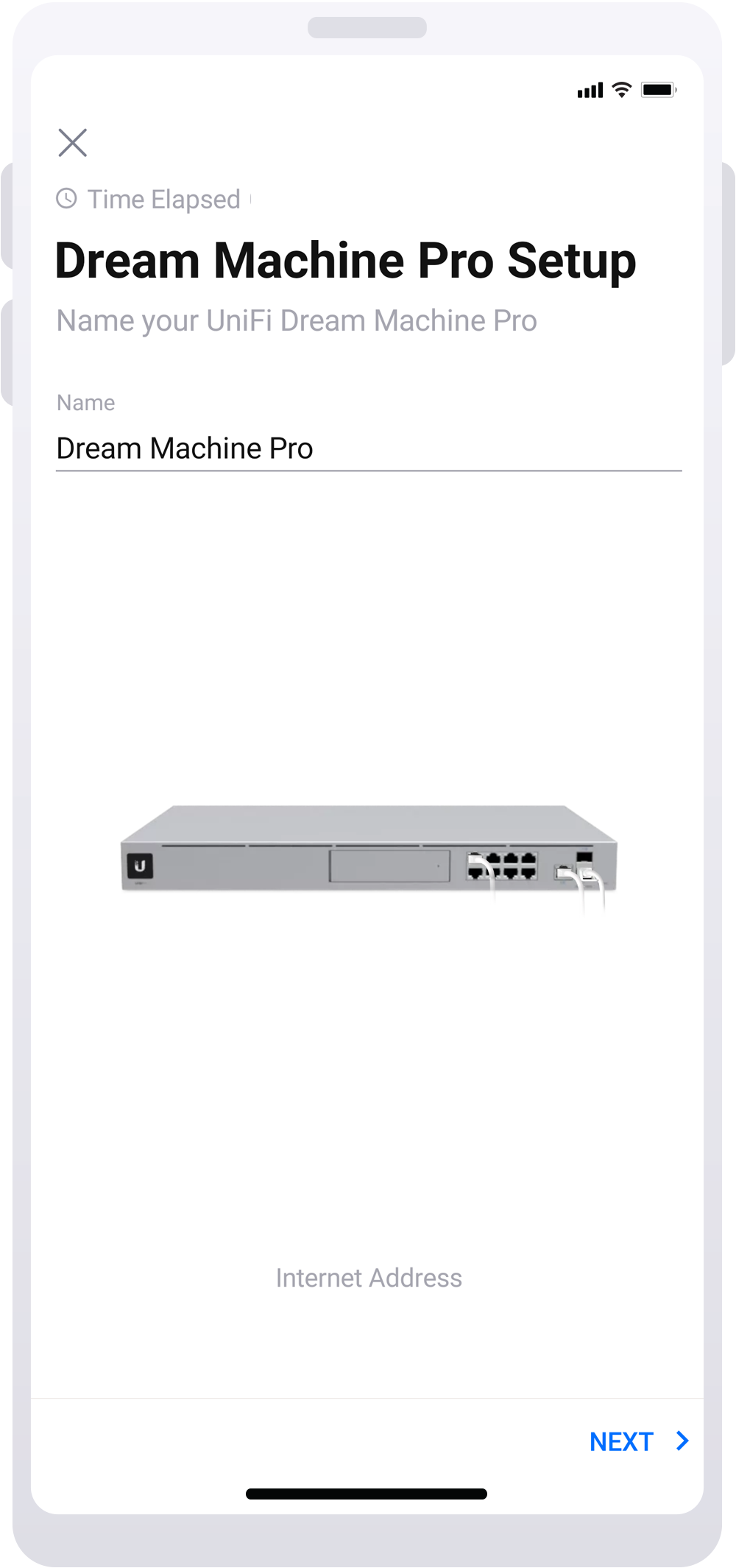

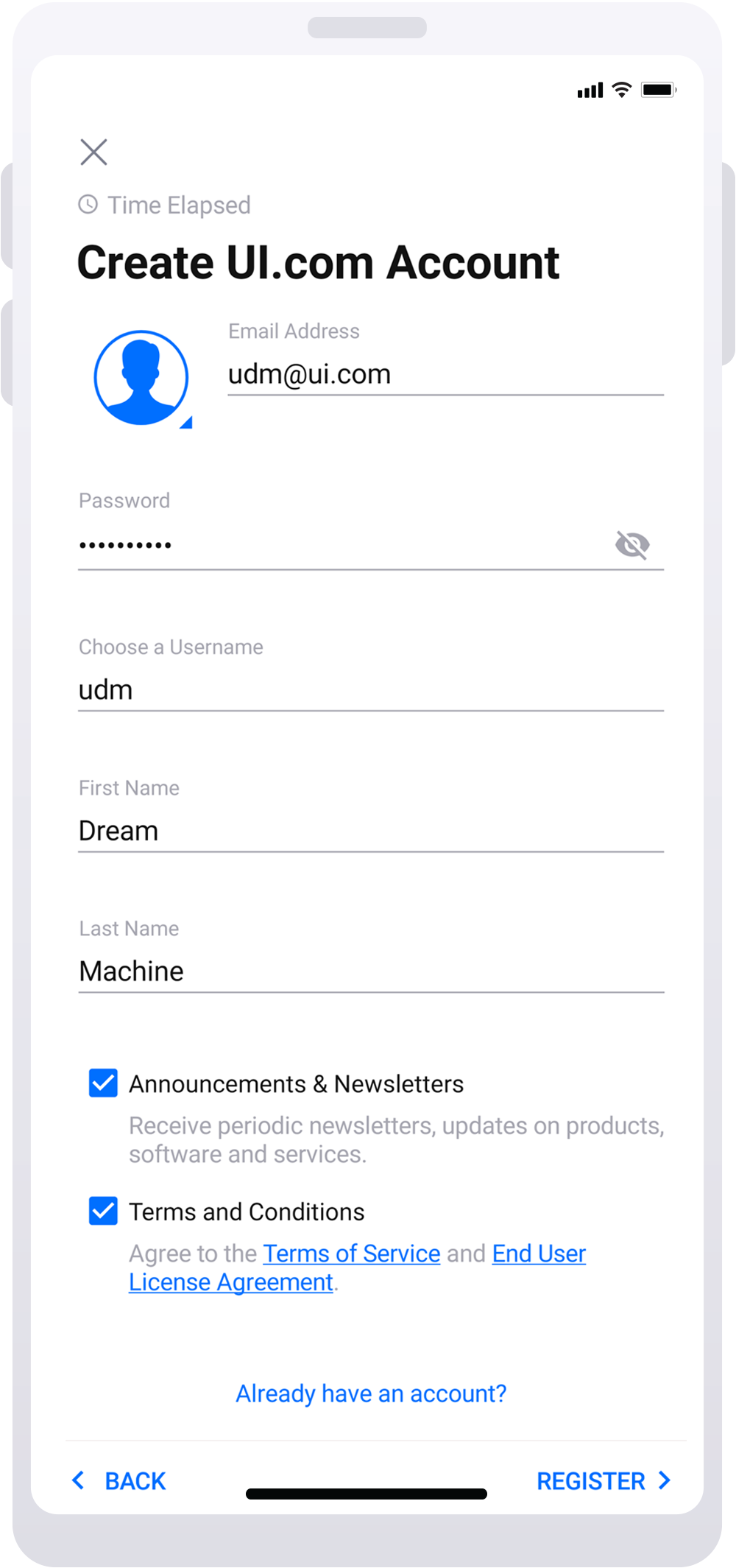

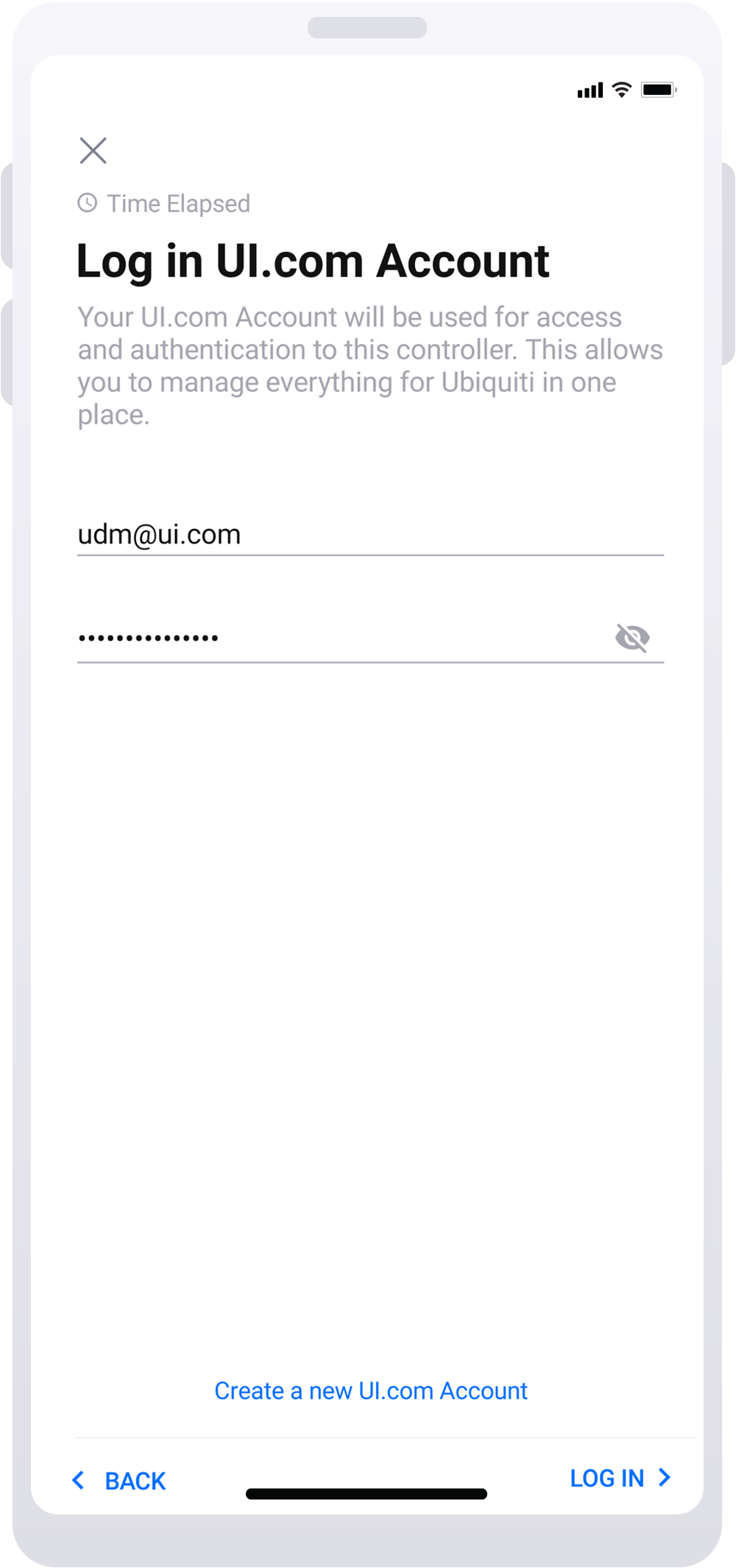

2.命名您的 UDM-Pro 并登录到 UI.com 帐户,或创建一个新帐户

如果未找到您的 UDM-Pro,请禁用并重新启用蓝牙,然后尝试重新安装 UniFi Network 应用程序以再次尝试设置过程。

如果看到“未检测到互联网”消息,请禁用并重新启用蓝牙,重新安装 UniFi Network 应用程序,然后单击 重试(Try again)。

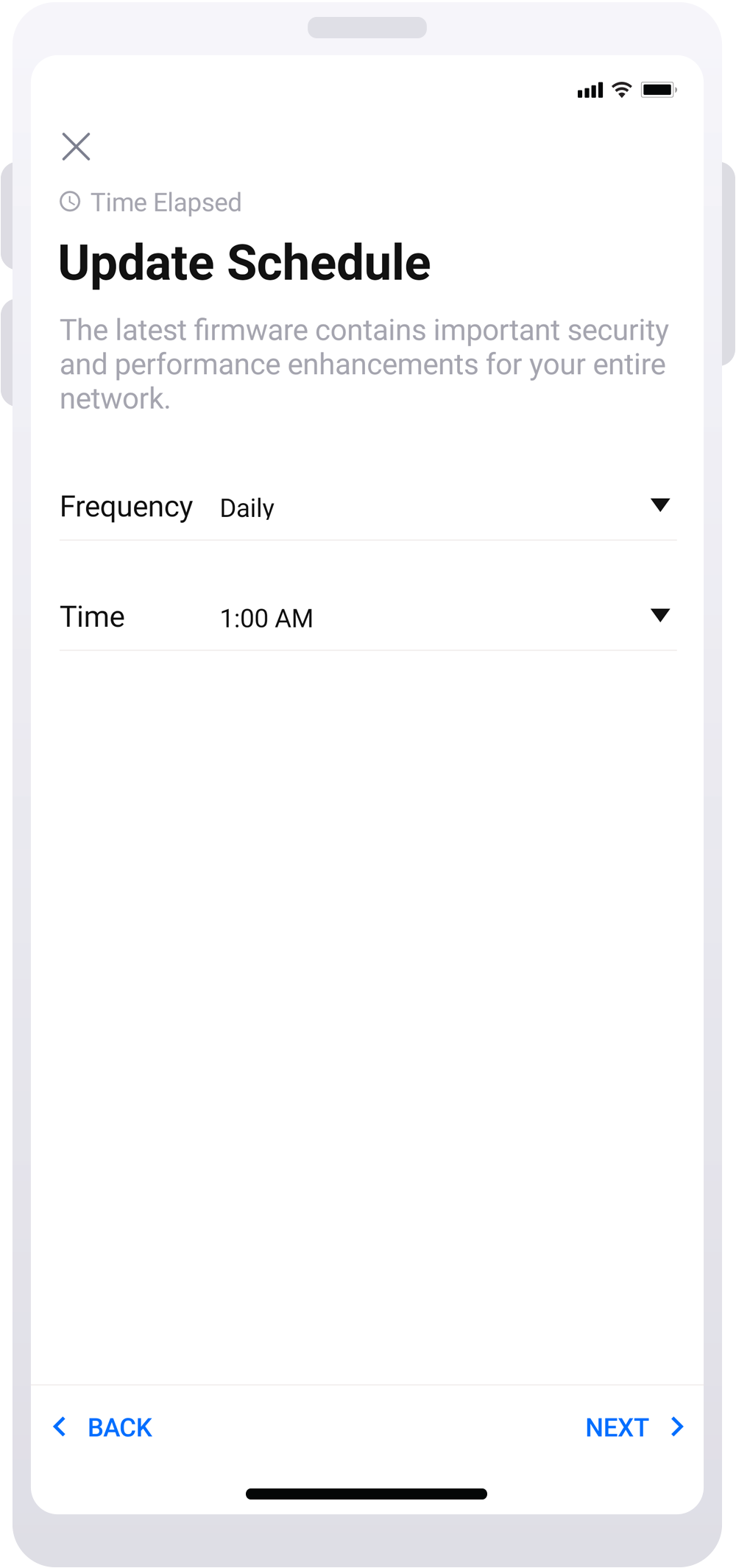

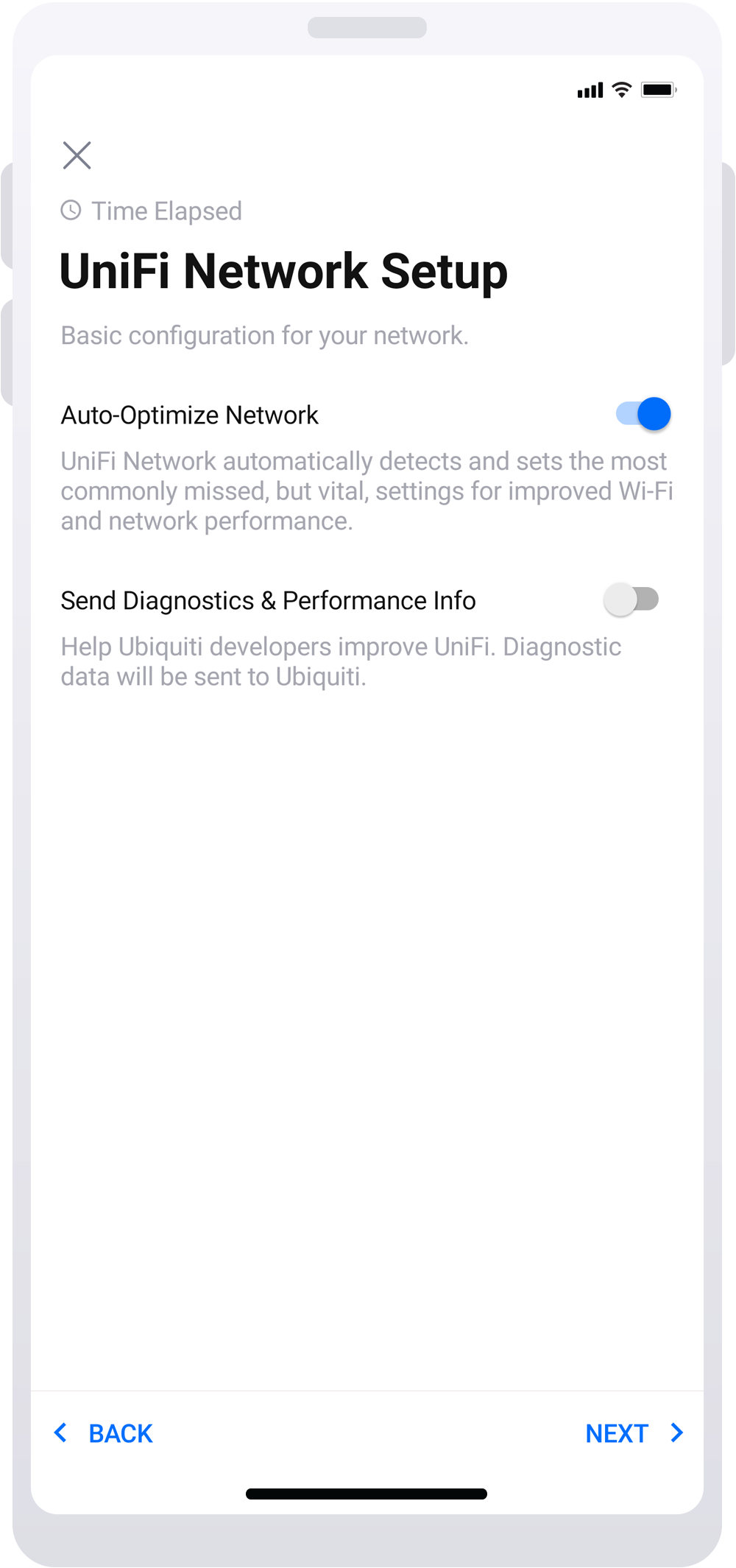

3.配置自动优化和诊断并设置更新计划时间,建议关闭 Auto-Optimize 自动优化功能。

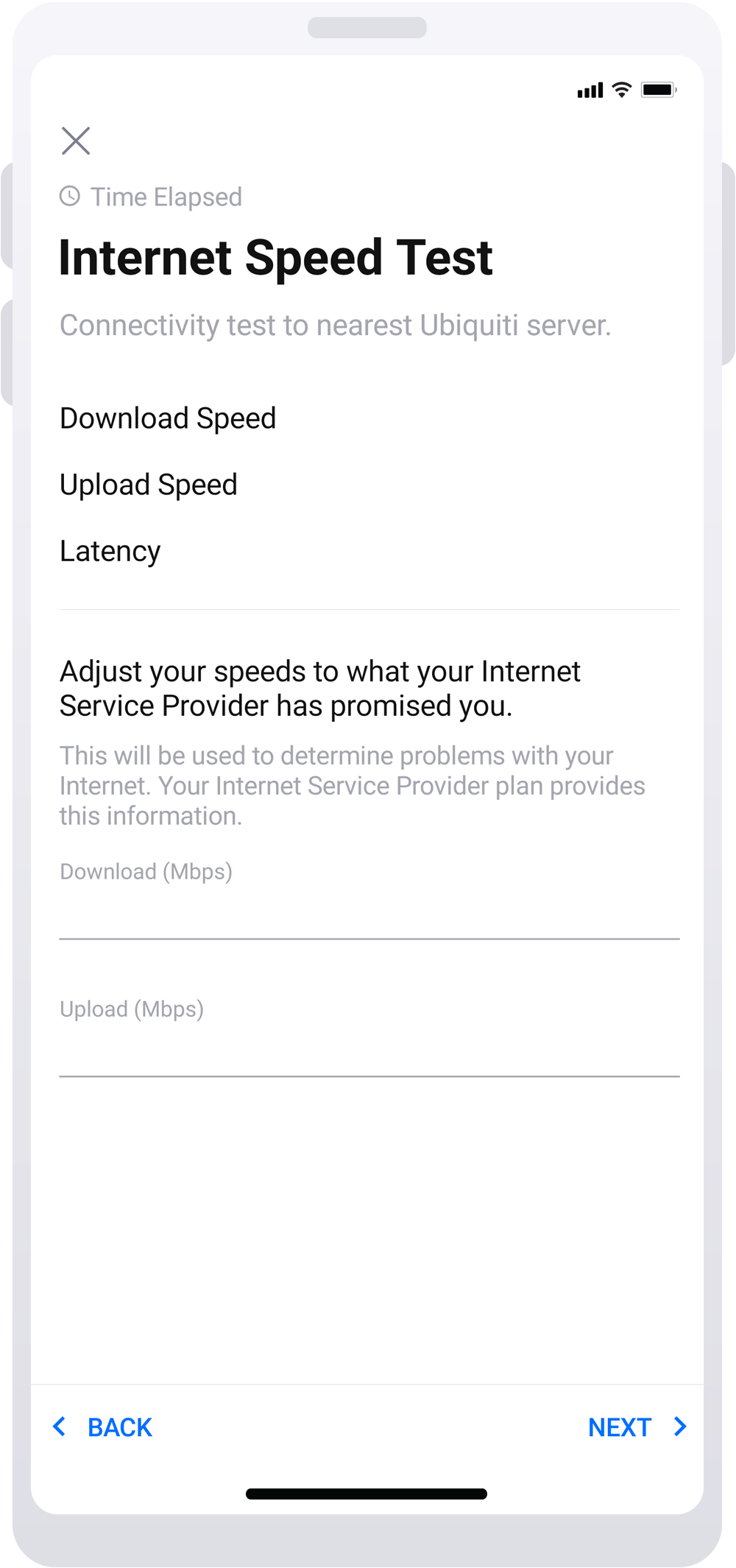

4.等待速度测试完成后,设备会自动填入测试结果。

测试完成后,您可以根据需要调整下载和上传速度。

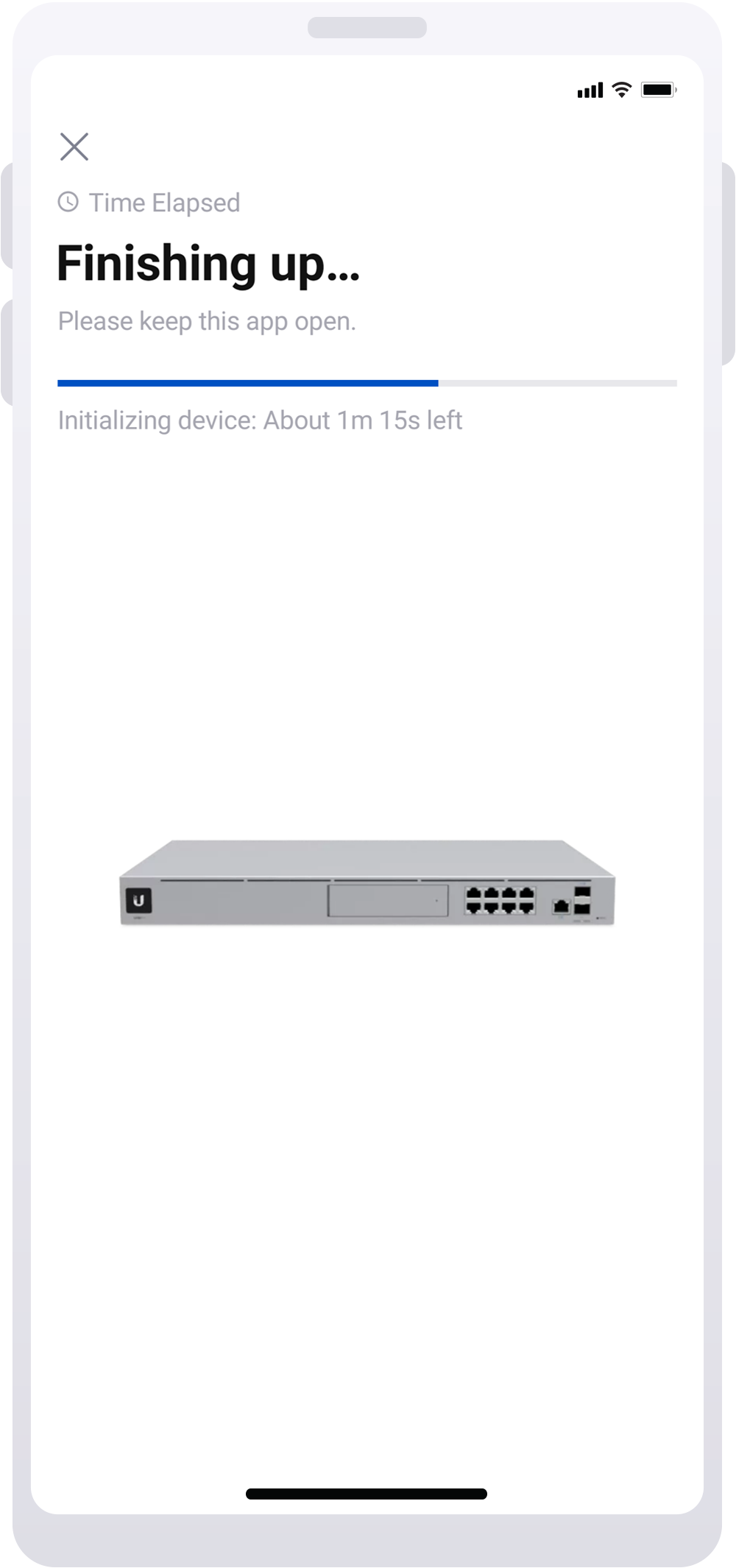

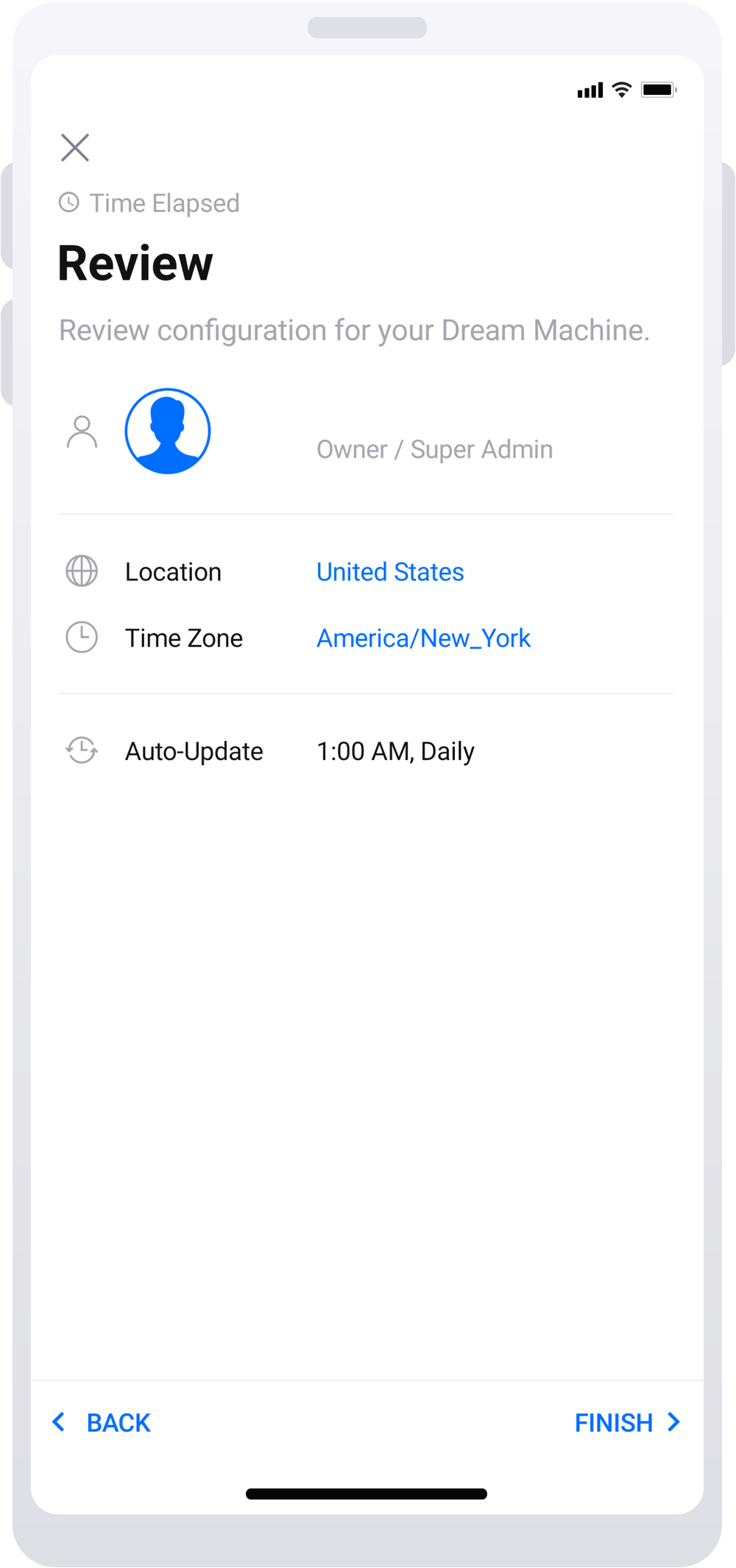

5.查看您的设置更改,然后单击完成(Finish)以完成设置过程

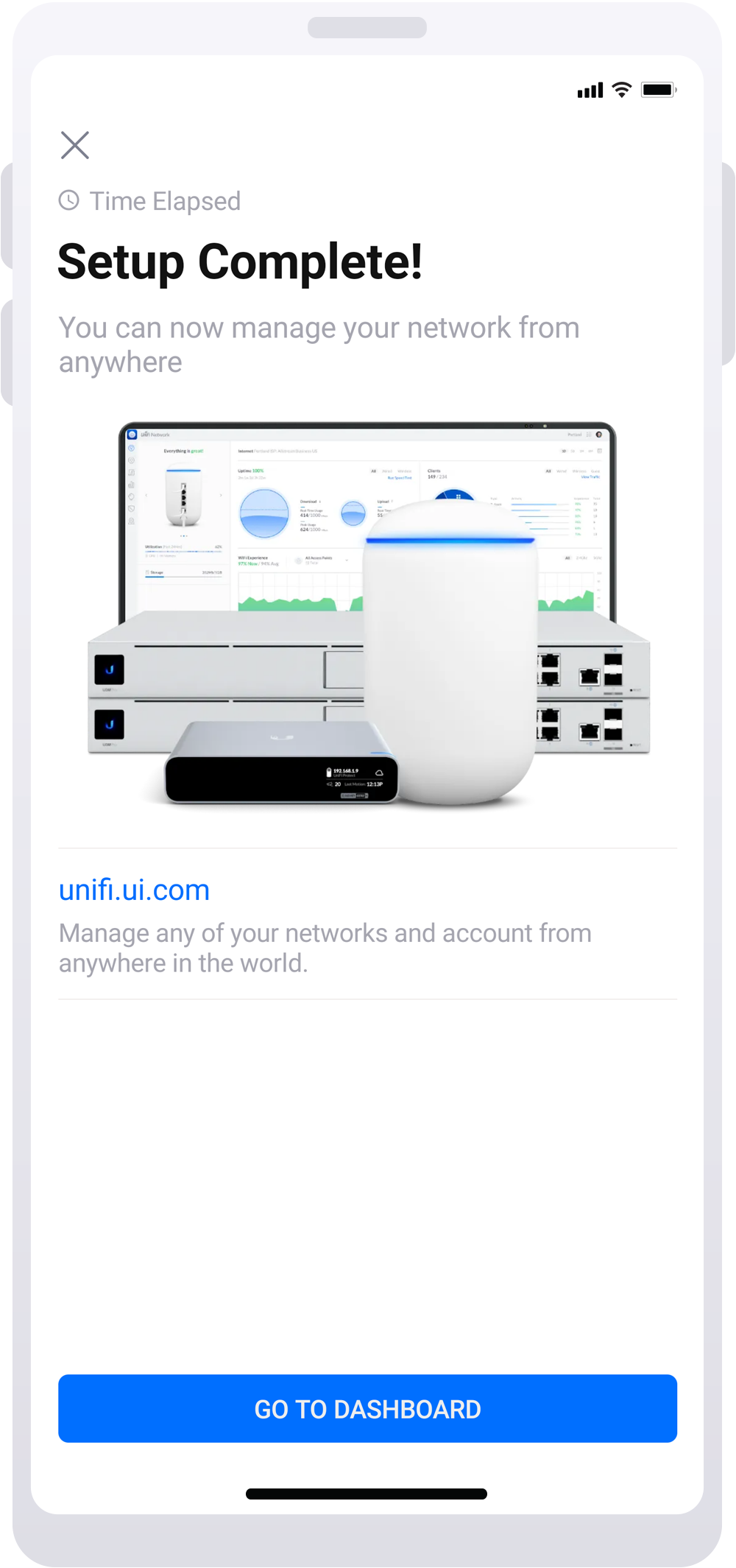

6.设置完成后,使用电脑连接 UDM-PRO 访问管理页面,继续设置其他设备。详细方式请参照此教程。

对您的 UniFi Dream Machine Pro 或者其余设备进行设置


您将使用 UniFi Network 网络控制器来管理 UDM-Pro 网络或将其他 UniFi 设备添加到您的管理中。

更多教程内容,请参考:


故障排除和高级设置


在安装过程中看到“No Internet Detected”未检测到互联网提示


设置过程中的“No Internet Detected”消息可能是由几种不同的原因引起的:

  • 您的光猫 / 路由器无法提供可用网络,请对其进行检测
  • 您的光猫 / 路由器 DHCP 无法下发 IP 地址等相关信息
  • 您的光猫 / 路由器连接类型与 UDM PRO 上默认配置不匹配(UDM PRO 默认为 DHCP 模式上网)
  • 您的光猫 / 路由器要求在 WAN 接口上配置 VLAN

要解决此问题,请尝试以下步骤:

  1. 确保由运营商提供的光猫 / 路由器网络可用,点击 Try Again 多次尝试连接。
  2. 请与您的运营商联系,以了解光猫是否已经完成拨号,或者 UDM PRO 路由器是否需要 PPPoE 或静态 IP 等上网模式而不是 DHCP。如果是这种情况,请参阅 适用于 PPPoE 或静态 IP 分配连接类型的自定义设置 的部分。
  3. 联系产品购买商家或者运营商寻求相关帮助

为 PPPoE 或静态 IP 分配连接类型应用自定义设置

如果 ISP 使用其他连接类型,即 PPPoE 或静态 IP 分配而不是 DHCP,则在 UDM-Pro 设置过程中可能会看到“未检测到网络”消息。

要在设置过程中应用自定义连接设置( Web UI 或移动应用程序),请执行以下操作:

  1. 在 UDM-Pro 设置过程中选择 高级 Internet 选项(Advanced Internet Options)
  2. 从您的 ISP 提供的下拉列表中选择正确的 连接类型(Connection Type)。
  3. 使用您的 ISP 提供的信息填写其余字段,然后单击 应用(Apply)。
