简介
本文介绍如何通过命令行配置 ospf。
配置
1.ospf 配置方式 1
指定 ospf 的区域号（可以用十进制或点分十进制方式表示)并宣告本地网段
set protocols ospf area <区域号> network <x.x.x.x/x>
指定 ospf 的 router-id
set protocols ospf parameters router-id <x.x.x.x>
2.ospf 配置方式 2
指定 ospf 区域号
set protocols ospf area <区域号>
指定 ospf router-id
set protocols ospf parameters router-id <x.x.x.x>
指定 ospf 的邻居
set protocols ospf neighbor <邻居的 ip 地址>
3.ospf 下发默认路由
ospf 下发默认路由，加上 always 为强制下发
set protocols ospf default-information originate
指定下发的默认路由的 metric 值
set protocols ospf default-information originate metric <0-16777214>
指定 ospf 的下发的默认路由的类型为 OE1 还是 OE2
set protocols ospf default-information originate metric-type <1/2>
案例
1.网络拓扑及说明
- ER3 路由器 eth0 口 IP 地址：168.1.1，接在一台 TS8 交换机上面配置一个 lo0，IP 地址：10.10.1.1 用于本地网段测试。
- TS8 接 ER3,和 ER5，下接一台电脑
- ER5-A 路由器 eth0 口 IP 地址：168.1.2，接在 TS8 上，eth1 口 IP 地址：192.168.2.1 连接 ER5-B 路由器的 eth0
- ER5-B 路由器 eth0 口 IP 地址：168.2.2，配置一个 lo0 口 IP 地址：10.10.2.1 用于本地网段测试。
2.配置
ER3 :
set interfaces ethernet eth0 address 192.168.1.1 set interfaces ethernet eth0 vif 10 description lo0 set interfaces ethernet eth0 vif 10 address 10.10.1.1/32 set protocols ospf area 0 network 192.168.1.0/24 set protocols ospf area 0 network 10.10.1.1/32
ER5-A:
set interfaces ethernet eth0 address 192.168.1.2 set protocols ospf area 0 network 192.168.1.0/24 set interfaces ethernet eth1 address 192.168.2.1 set protocols ospf area 0 network 192.168.2.0/24
ER5-B:
set interfaces ethernet eth0 address 192.168.2.2 set interfaces ethernet eth0 vif 10 description lo0 set interfaces ethernet eth0 vif 10 address 10.10.2.1/32 set protocols ospf area 0 network 192.168.2.0/24 set protocols ospf area 0 network 10.10.2.1/32
3.查看路由表

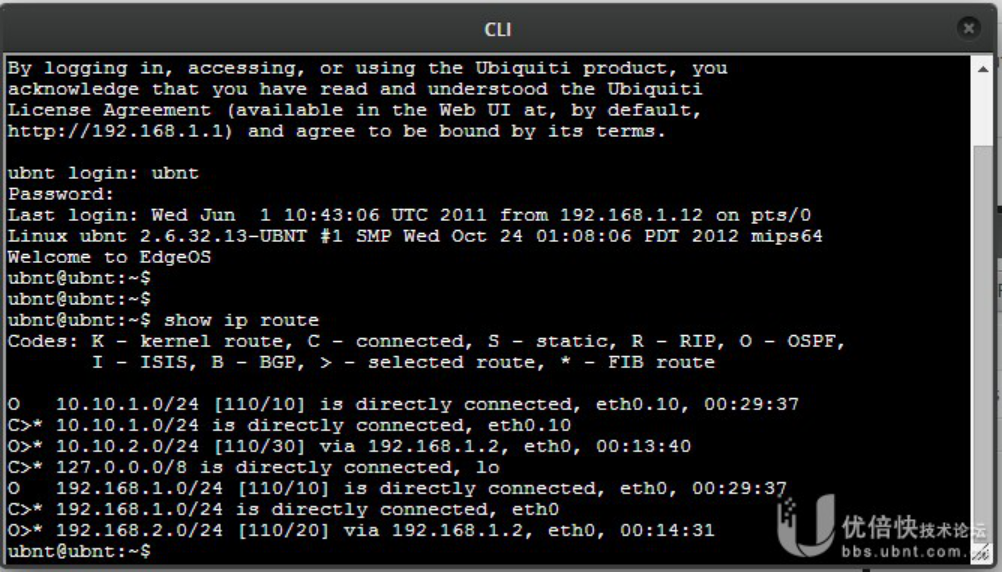

ER3：ER3 上面已经学习到了 192.168.2.0/24 和 10.10.2.0/24 的网段。

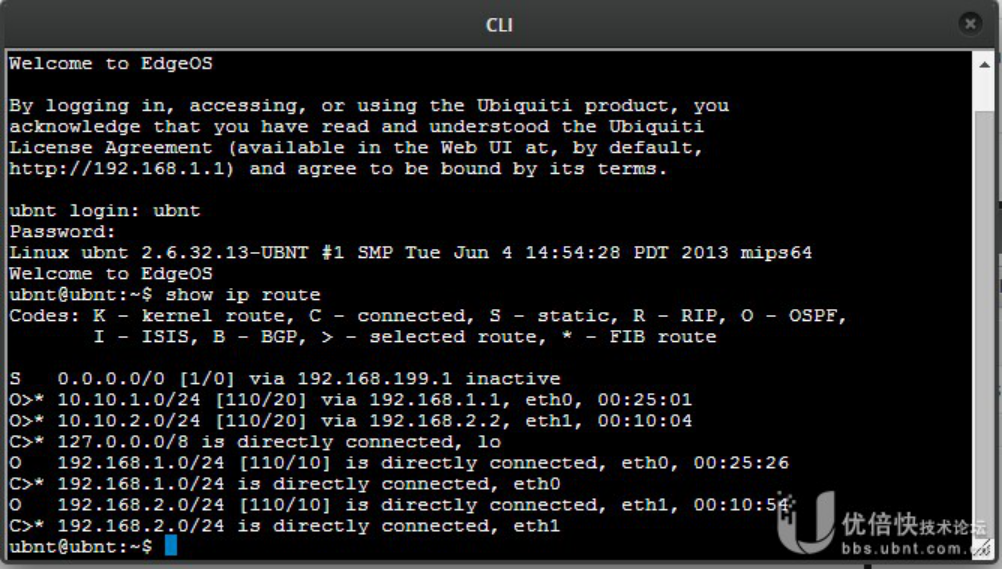

ER5-A：在 ER5-A 上面已经通过 OSPF 学习到了 10.10.1.0/24 和 10.10.2.0/24 网段。
ER5-B：ER5-B 已经通过 OSPF 协议学习到了 10.10.1.0/24 和 192.168.1.0/24 网段
4.测试连通性
ER3：在 ER3 上面 ping192.168.2.2 和 10.10.2.1，可以 ping 通，证明 ER3 以到达这两个网段。

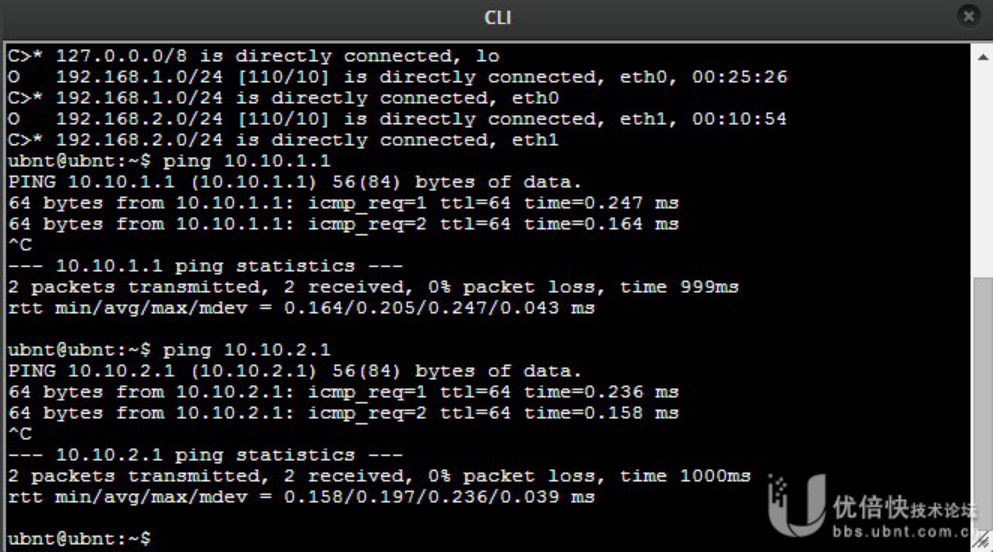

ER5-A：ping 10.10.1.1 和 10.10.2.1，可以 ping 通，证明 ER5-A 可以到达这两个网段

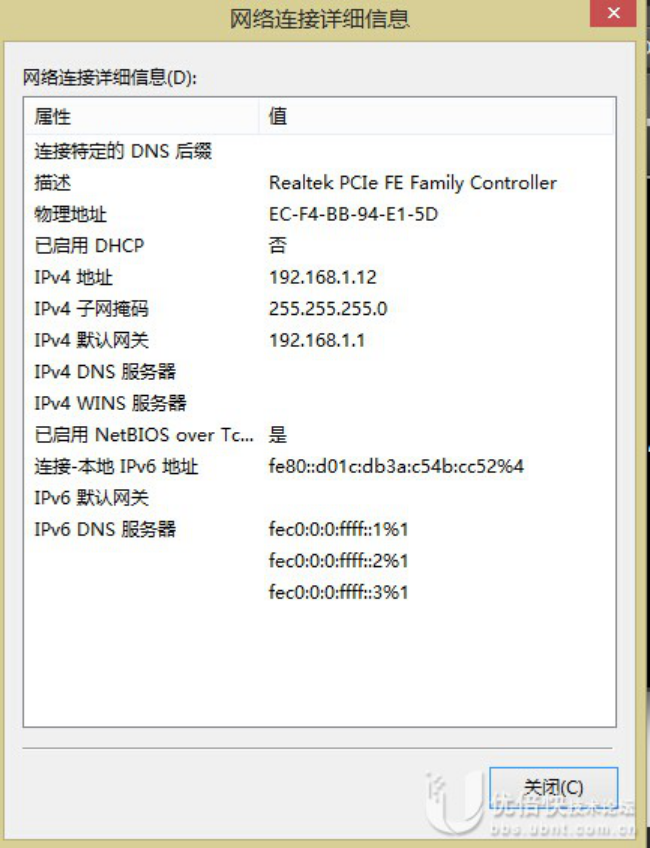

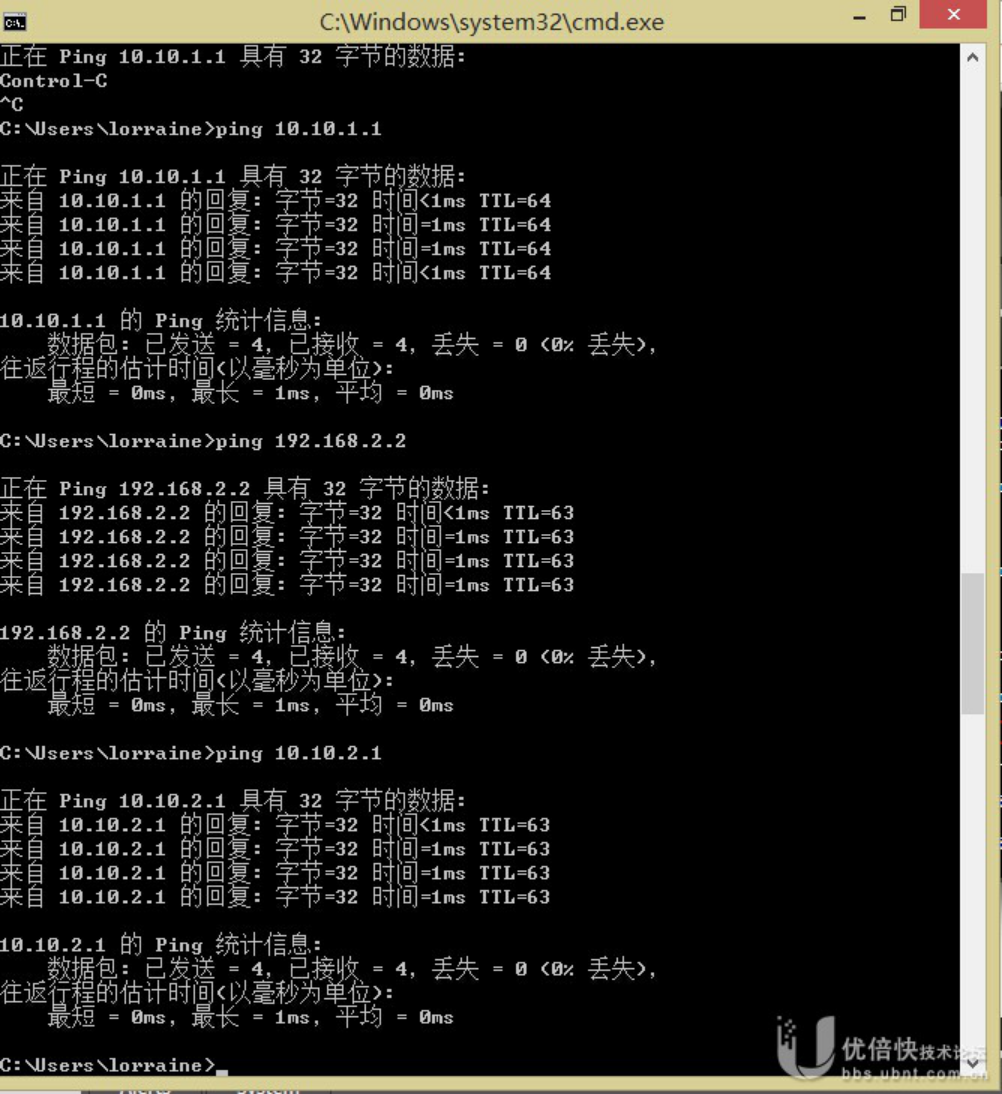

PC：
