网络连接图

网络说明

1. ER 路由器 eth2/3/4 桥接为同一个 LAN,其管理 IP 地址为 192.168.2.1/24 且配置为 LAN
2. ER 路由器的 eth0 配置为 WAN 并作 NAT
3. 网桥设备 1 管理 IP 地址为 192.168.2.200,开启无线接入点模式,有线接口直接与 ER 路由器的 eth2 口相连
4. 网桥设备 2 管理 IP 地址为 192.168.2.201,开启无线站模式,有线接口直接与 TS8 交换机的的端口 1 相连
5. PC1 连接到 TS8 的端口 8，并可获得 ER 路由器分配的 Lan IP 地址 192.168.2.12/24
6. PC2 连接 ER 路由器 eth4 获得 Lan-IP 地址 192.168.2.14/24

实验目的

PC1 与 PC2 处于同一 LAN,但是彼此不能互相访问,但它们都可正常访问 Intenet,访问 2 个网桥

网桥 1 基础配置

1.配置网桥 1 管理 IP 地址为 192.168.2.200

2.配置网桥 1 的无线模式为接入点

网桥 2 基础配置

1. 配置网桥 2 管理 IP 地址为 192.168.2.201

2. 配置网桥 2 的无线模式为站

网桥 2 进行防火墙限制配置

1. 在网桥 2 的管理界面选择点击 network,并启用进阶模式配置

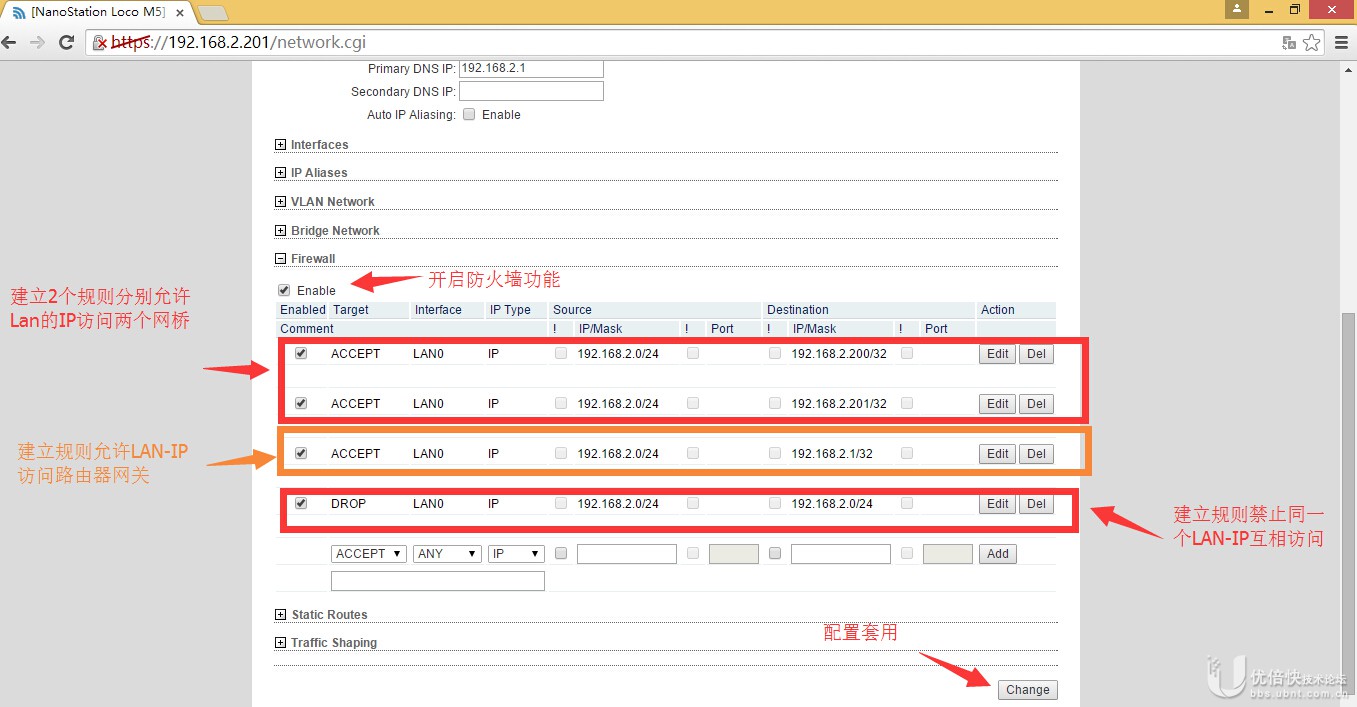

2. 按图示开启防火墙功能并依次建立 4 个规则

规则 1/2 允许 LAN-IP 192.168.2.0/24 访问两个网桥

规则 3 允许 LAN-IP192.168.2.0/24 可以访问网关进行数据传输

规则 4 禁止 LAN-IP192.168.2.0/24 互相访问

3. 配置保存并生效

实验测试结果

PC1 与 PC2 处于同一 LAN,但是彼此不能互相访问,但它们都可正常访问 Intenet,访问 2 个网桥
