测试环境

1.网络设备连接拓扑图

2.网络设备连接说明

(1)Internet 外网 IP 地址为 112.X.X.X/28,网关为 112.X.X.X,DNS 为 210.22.84.3

(2)EdgeRouter 端口 eth0 用于连接 Internet 外网

(3)EdgeRouter eth2 设定为 192.168.2.1/24

实验目的

周一到周日晚上 18 点到 20 点 LAN 用户端 192.168.2.X/24 无法上网

参考本文进行配置

1.通过 chrome 或 FireFox 访问 EdgeRouter 管理 IP 地址 192.168.2.1

2.输入路由器的管理员账号密码

3.选择 Firewall 进行规则配置

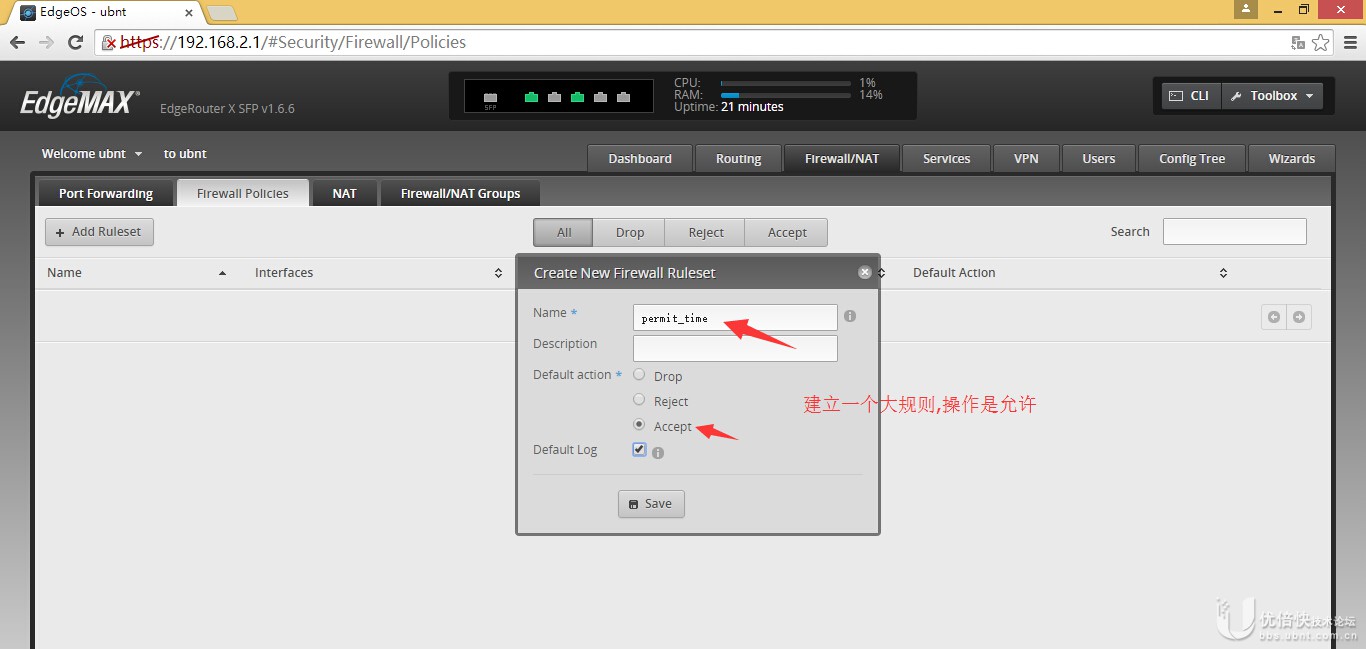

4.建立一个大规则，规则默认操作是允许

5.选择该规则再建立子规则

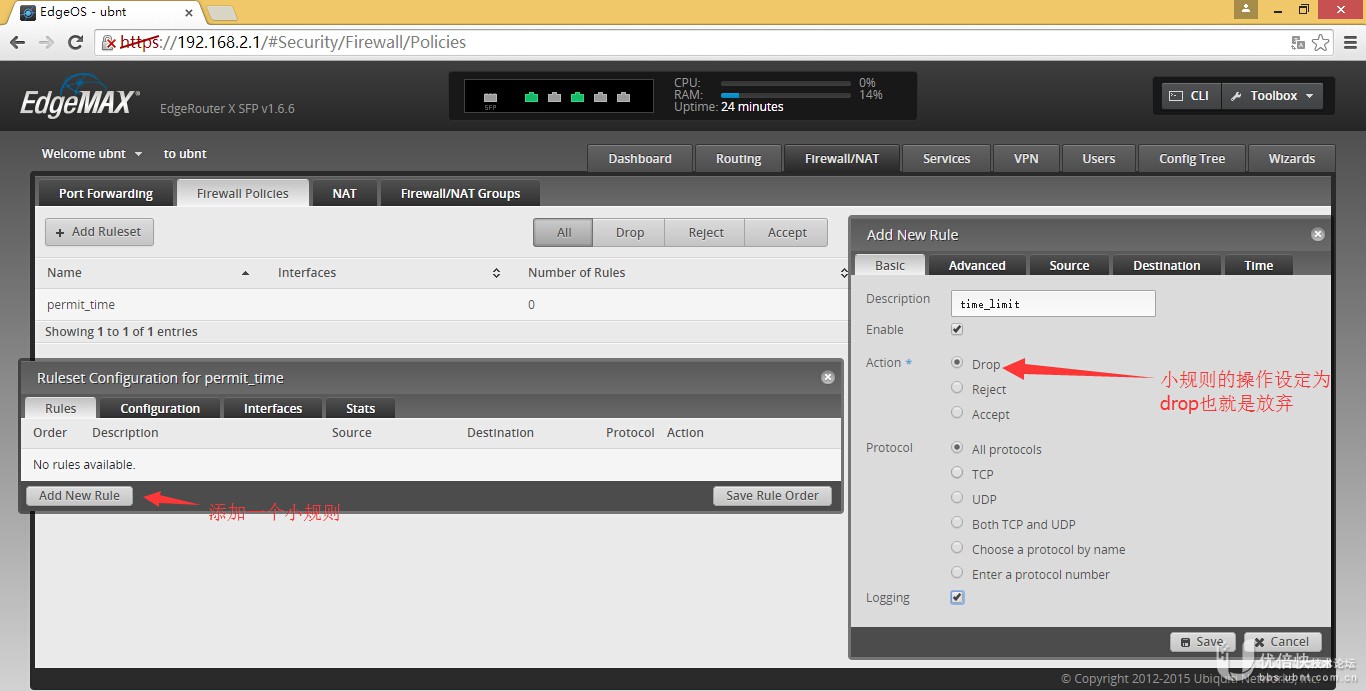

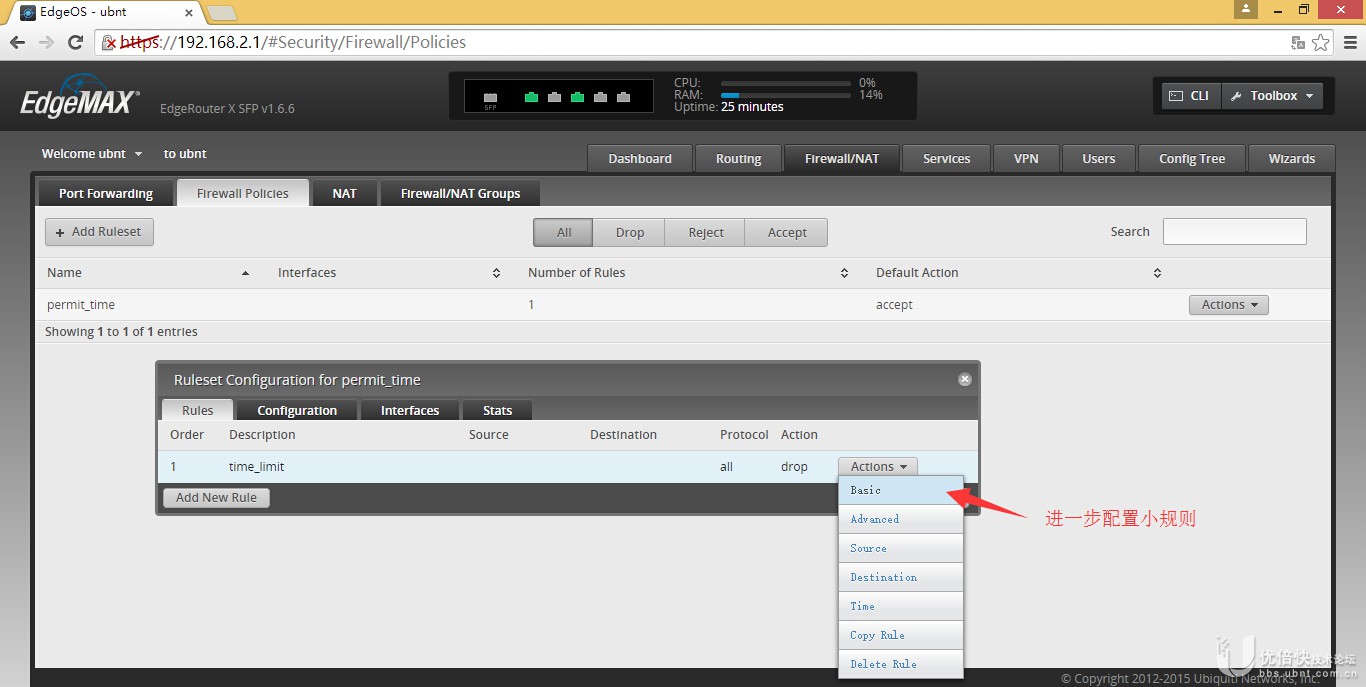

6.进一步进行子规则的配置，子规则默认操作为放弃

7.配置子规则的源地址和目的地址

8.配置限制的时间为周一到周日,每天 18 点到 20 点

9.配置规则套用的端口为 eth2.in

10.规则生效后,LAN 用户端在设定的时间段内已无法访问 Internet
