前言

UPnP 简介

UPnP 是因特网及 LAN 中使用的以 TCP/IP 协议为基础的技术。通过无线网络上网的用户都是处于内网，为了保证像 BT 这样的 P2P 软件正常工作，就需要在路由器上开启 UPnP 功能。

UPnP 工作原理

一些软件可以通过upnp映射自己的端口，比如迅雷，假设他是 192.168.1.3 这台机子上，端口 88，路由器的公网 ip 是 22.22.22.22 的话，开启 upnp 之后，迅雷就会利用 upnp 功能，将 88 端口映射到公网的 22.22.22.22 这个 ip，假如别的机子要共享文件，直接连接 22.22.22.22：88 即可提高下载速度，否则只能靠主动连接别人才能共享资源。

EdgeRouter 通过 WEB-UI 界面配置 UPnP

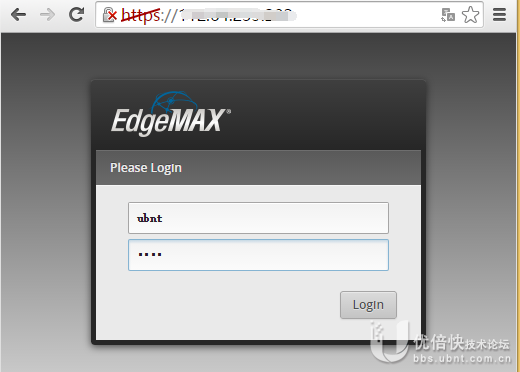

1.电脑通过 chrome 或 firefox 浏览器访问 EdgeRouter 的管理 IP 地址 X.X.X.X,然后输入管理账号和密码登陆 EdgeOS。


2.在 EdgeOS 主界面下点击 wizards 进行进阶向导功能配置


3.点击 UPnP 后再点击 add new 进行 UPnP 具体参数配置

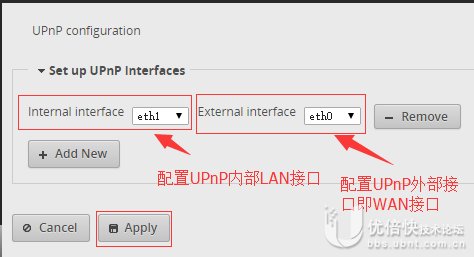

4.依次配置 UPnP 的内部和外部接口并保存配置(图中网络环境设定 eth0 为 WAN,eth1 为 LAN)


EdgeRouter 通过 CLI 界面配置 UPnP

  1. 进入 EdgeOS 界面并点击 CLI


  1. 输入 configure 进入配置模式，然后输入命令 set service upnp listen-on LAN 接口 outbound-interface WAN 接口 假设 eth0 为 WAN，eth1 为 LAN,这里的命令应该为 set service upnp listen-on eth1 outbound-interface eth0
  2. 输入 commit 进行配置生效，输入 save 进行配置保存。

查看 UPnP 配置

(1)在 CLI 界面下输入 configure 进入配置模式

(2)输入 show service upnp 查看 UPnP 配置


(3) upnp 自动映射端口情况指令 sudo iptables -nL -t nat
