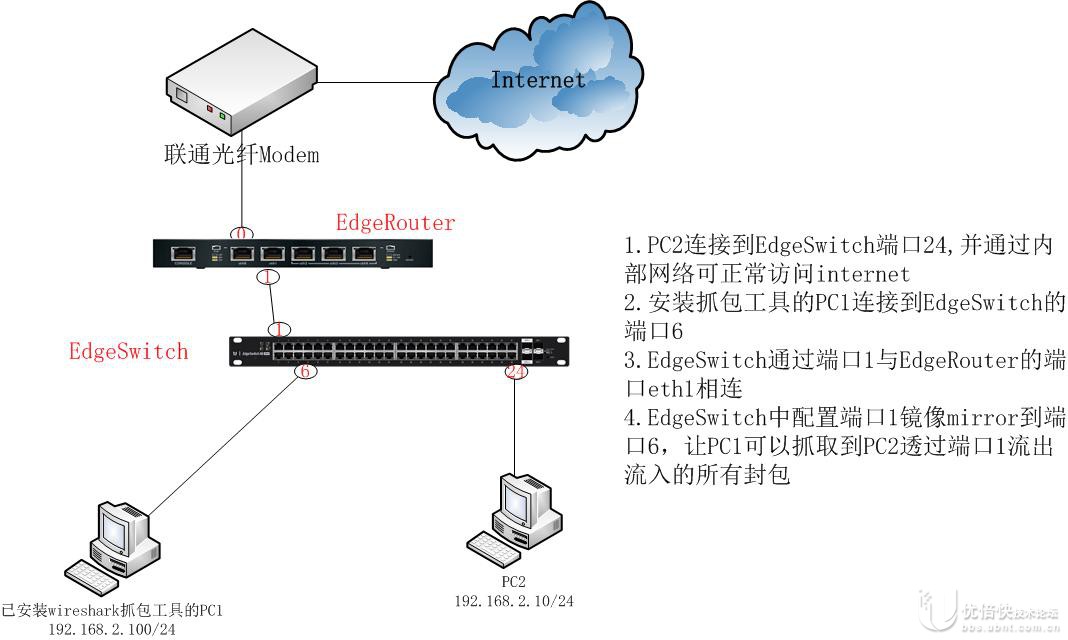

网络设备连接拓扑图


网络设备连接说明

  • Internet 外网 IP 地址为 112.X.X.X/X,网关为 112.X.X.X,DNS 为 210.22.84.3
  • EdgeRouter 的端口 eth0 用于连接 Internet 外网
  • EdgeRouter 的 eth1 设定为 192.168.2.1/24
  • EdgeSwitch 的端口 1 与 EdgeRouter 的 eth1 相连
  • 配置 EdgeSwitch 的管理 IP 地址为 192.168.2.50/24
  • PC1 的 IP 地址为 192.168.2.100/24 并且安装抓包工具 wireshark,连接到 ES 交换机端口 6
  • PC2 的 IP 地址为 192.168.2.10/24,连接到 ES 交换机端口 24 访问 internet(8)EdgeSwitch 的管理 IP 地址设定为 192.168.2.50/24

EdgeSwitch 配置

1.通过 firefox 或 chrome 浏览器访问 ES 交换机的管理 IP 地址 192.168.2.50


2.点击主菜单 system 并选择子菜单 port 点击


3.点击 mirror 进行配置,先配置源头镜像端口



4.配置要镜像到的目的端口


5.查看配置好的端口镜像并且点击 save configuration 进行保存配置操作
