网络连接图

网络说明

1. ER 路由器 eth2 的管理 IP 地址为 192.168.2.1/24 且配置为 LAN2.ER 路由器的 eth0 配置为 WAN 并作 NAT
2. airMax 网桥设备 1 管理 IP 地址为 192.168.2.200,开启无线接入点模式,有线接口直接与 ER 路由器的 eth2 口相连
3. airMax 网桥设备 2 管理 IP 地址为 192.168.2.201,开启无线站模式,有线接口直接与 TS8 交换机的的端口 1 相连
4. PC1 连接到 TS8 的端口 8，并可获得 ER 路由器分配的 Lan IP 地址 192.168.2.X/24

实验目的

1. 与 TS8 相连的 PC1 可正常获得 EdgeRouter 分发的 DHCP-IP 地址 192.168.2.X/24
2. 在网桥 2 上限制 PC1 的上传速度为 512Kb/s，下载速度为 2048Kb/s

网桥 1 基础配置

1.配置网桥 1 管理 IP 地址为 192.168.2.200

2.配置网桥 1 的无线模式为接入点

网桥 2 基础配置

1.配置网桥 2 管理 IP 地址为 192.168.2.201

2.配置网桥 2 的无线模式为站

网桥 2 针对 IP 限速配置

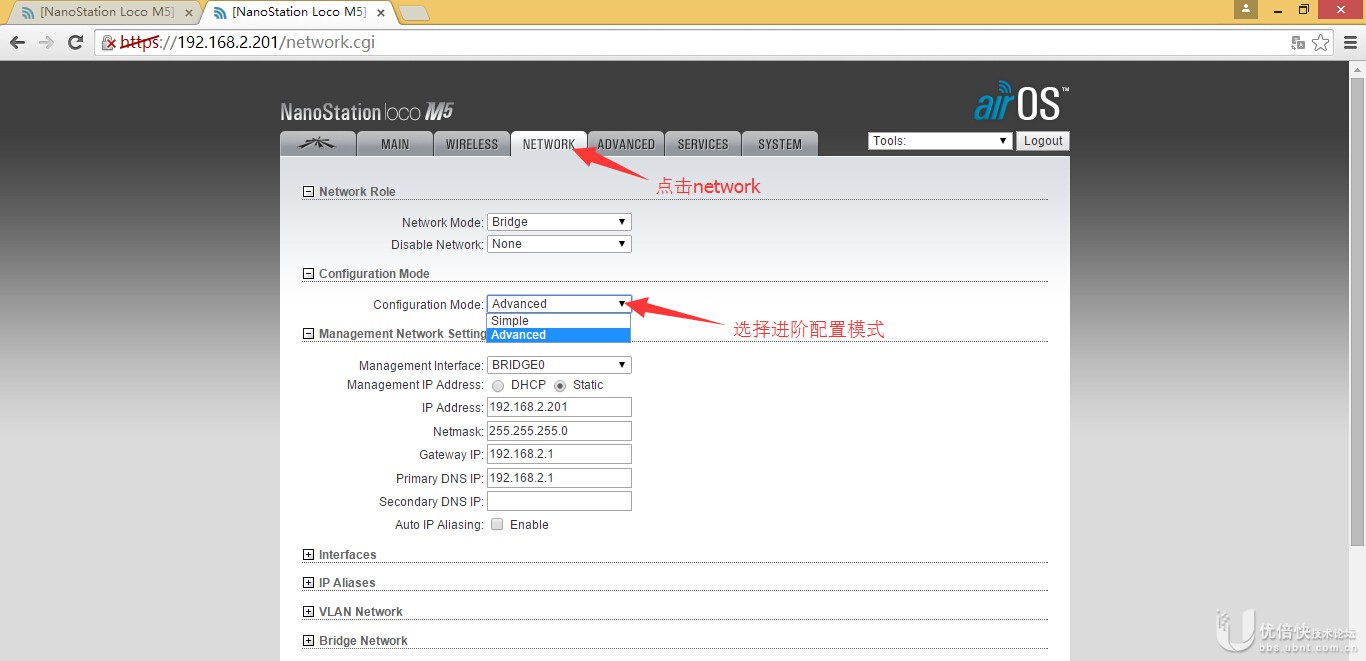

1.在网桥 2 的管理界面选择点击 network,并启用进阶模式配置

2.按照图示画面对 LAN 口进行上传速度限速 512Kb/s,下载速度限速为 2048Kb/s

3.配置保存并生效

PC 测试

1.PC1 连接到 TS8 端口 8 上获得 192.168.2.X/24 并可访问 intenet,同时可正常访问 2 个网桥

2.PC1 下载速度测试为 2Mb/s

3.PC1 上传速度测试为 512Kb/s
