简介

  • NETWORK 有三种模式，分别为 Bridge(桥接)/Router(路由)/SOHO Router(SOHO 路由)
  • 启用 Router 模式后，默认将 Wireless 接口配置为 WAN,将内建的 Ethernet 接口配置为 LAN

网络拓扑及说明


操作说明

1.配置 airMAX 网桥

(1) 访问网桥设备默认管理地址 192.168.1.20,选择相应国家和语言输入默认管理帐号 ubnt 密码 ubnt 登入


(2)如图可查看当前网桥配置信息和固件版本


(3)点击 NETWORK 选择配置 Router 路由器模式


(4)配置路由模式 WAN 口网络参数


(5)配置路由模式 LAN 口网络参数

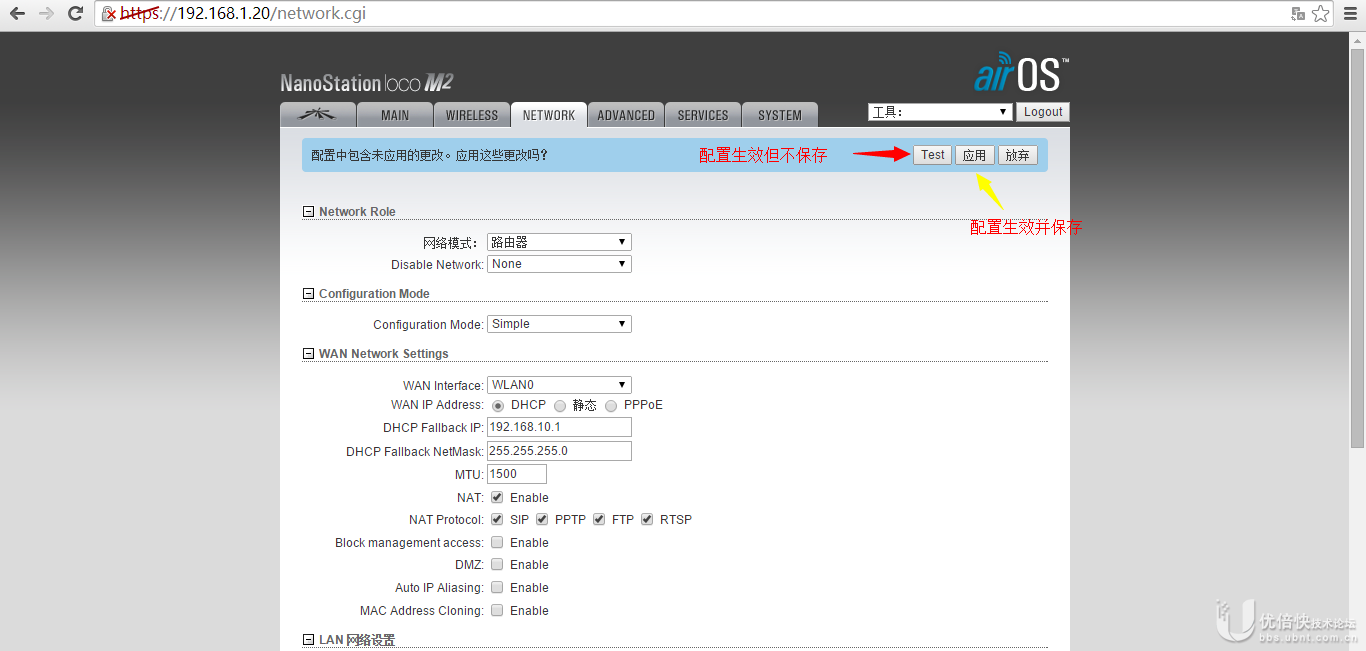

(6)点击应用配置生效并保存设定


(7)生效后有线 Ethernet 接口地址变更为 192.168.1.1


2.进阶配置 airMAX Router 模式

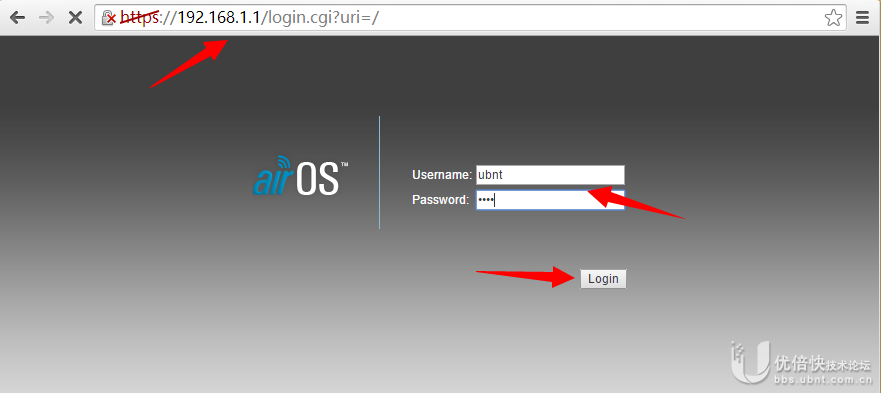

(1) 访问 airMAX 管理 IP 地址 192.168.1.1


(2)Wireless 端口已经配置为 WAN，我们现在针对 WAN 口配置 Wireless 连接

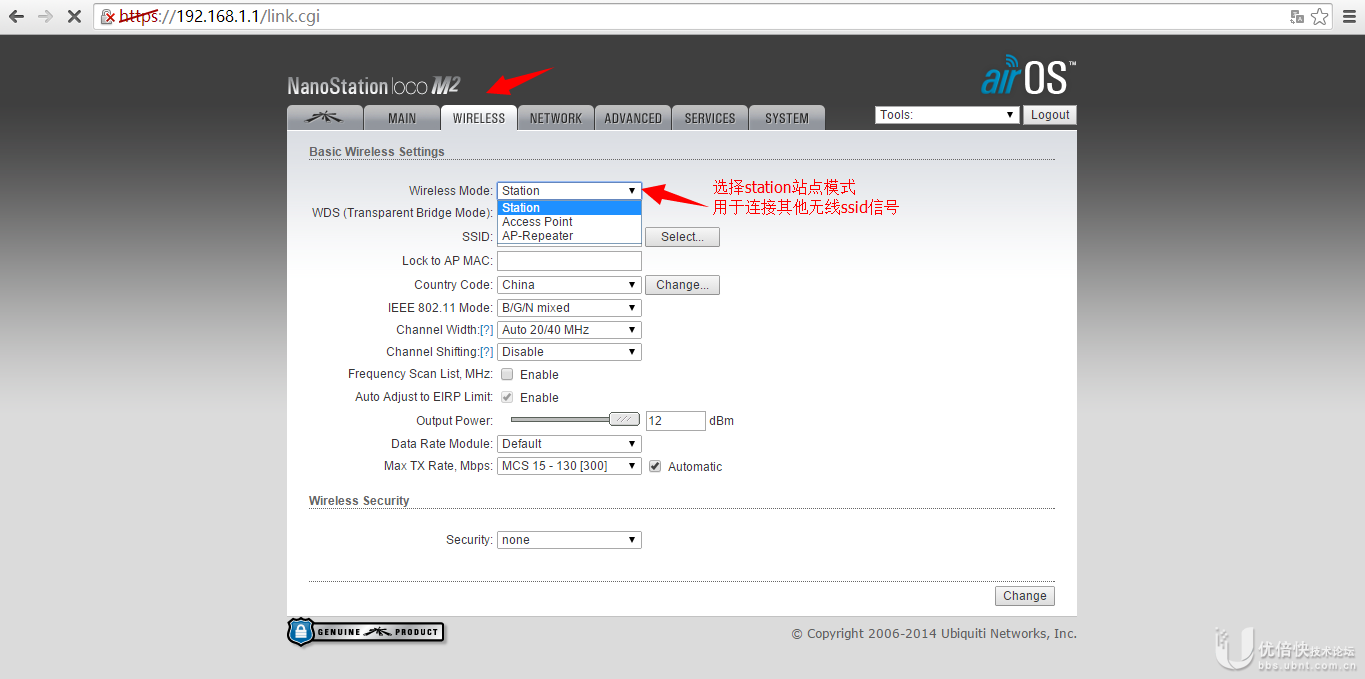

Wireless 模式选择为 Station(站点)，用于接收其他 AP 发送出来的 SSID 并连接


(3)选择 Scan 扫描当前无线信号


(4)选中要连接的 AP 和 SSID

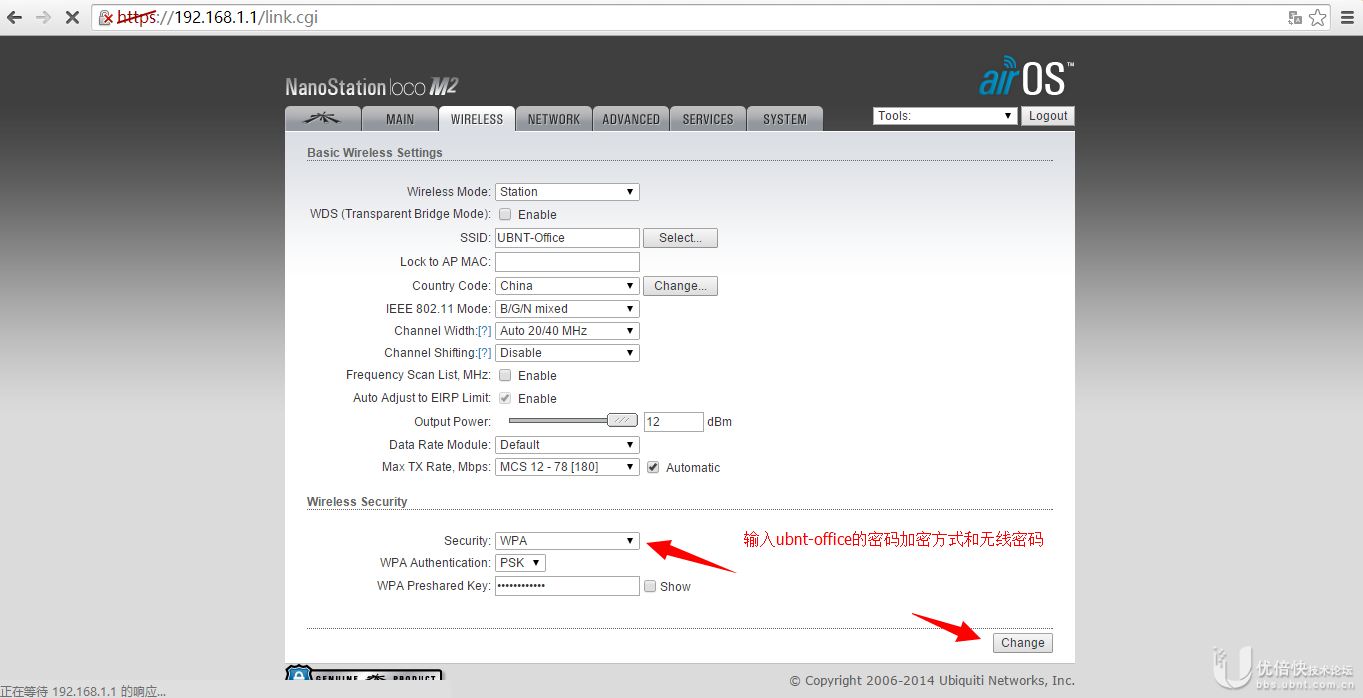

(5)选择要连入的 SSID 加密方式和输入对应的无线密码


(6)保存设定


(7)将电脑固定 IP 地址释放,可获得 192.168.1.X/24 的 IP 且可以正常访问 Internet


(8)访问 192.168.1.1,按图示查看当前端口网络配置信息及连接状态


(9)查看 LAN 的当前 DHCP 分配信息
